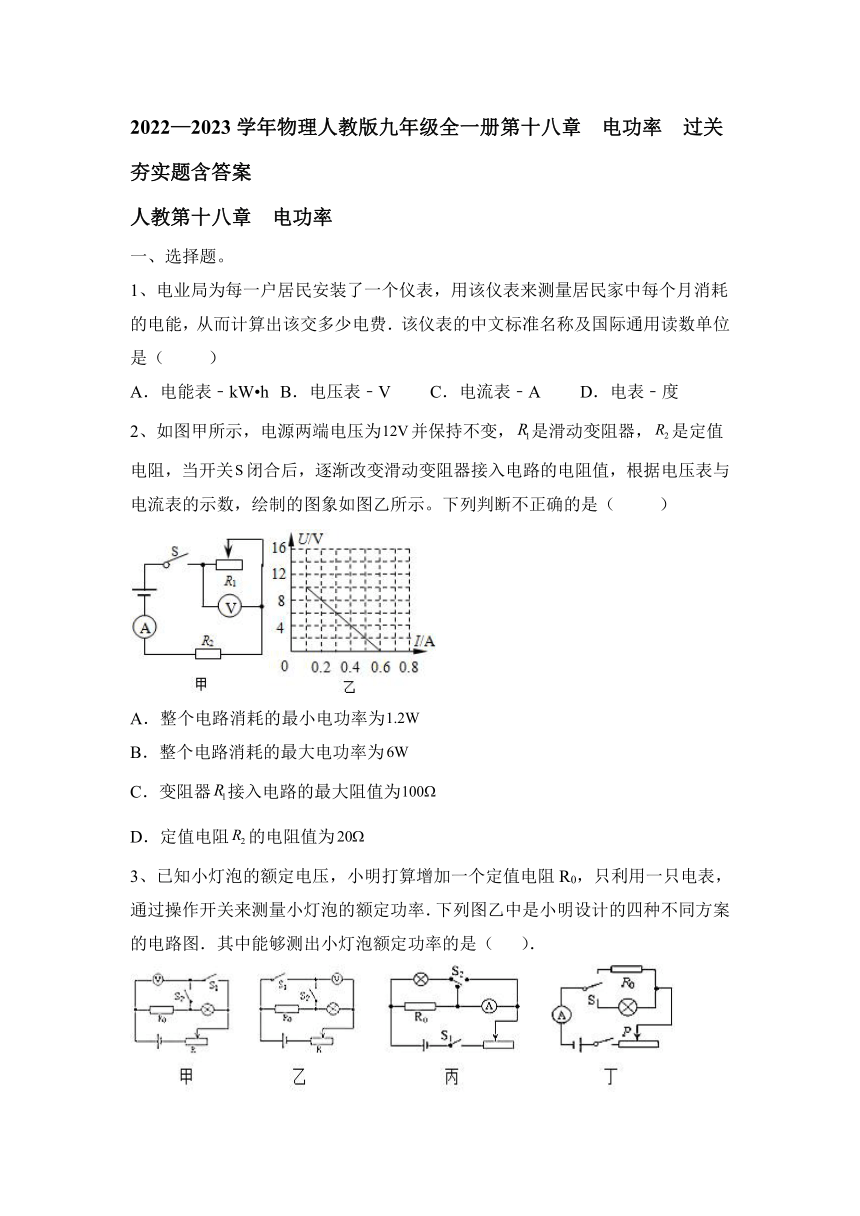

2022—2023学年物理人教版九年级全一册第十八章 电功率 过关夯实题含答案（含答案）

2022—2023学年物理人教版九年级全一册第十八章 电功率 过关夯实题含答案
人教第十八章 电功率
一、选择题。
1、电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（ ）
A．电能表﹣kW h B．电压表﹣V C．电流表﹣A D．电表﹣度
2、如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为
3、已知小灯泡的额定电压，小明打算增加一个定值电阻R0，只利用一只电表，通过操作开关来测量小灯泡的额定功率．下列图乙中是小明设计的四种不同方案的电路图．其中能够测出小灯泡额定功率的是（ ）．
A.甲和丙 B.乙和丙 C.乙和丁 D.丙和丁

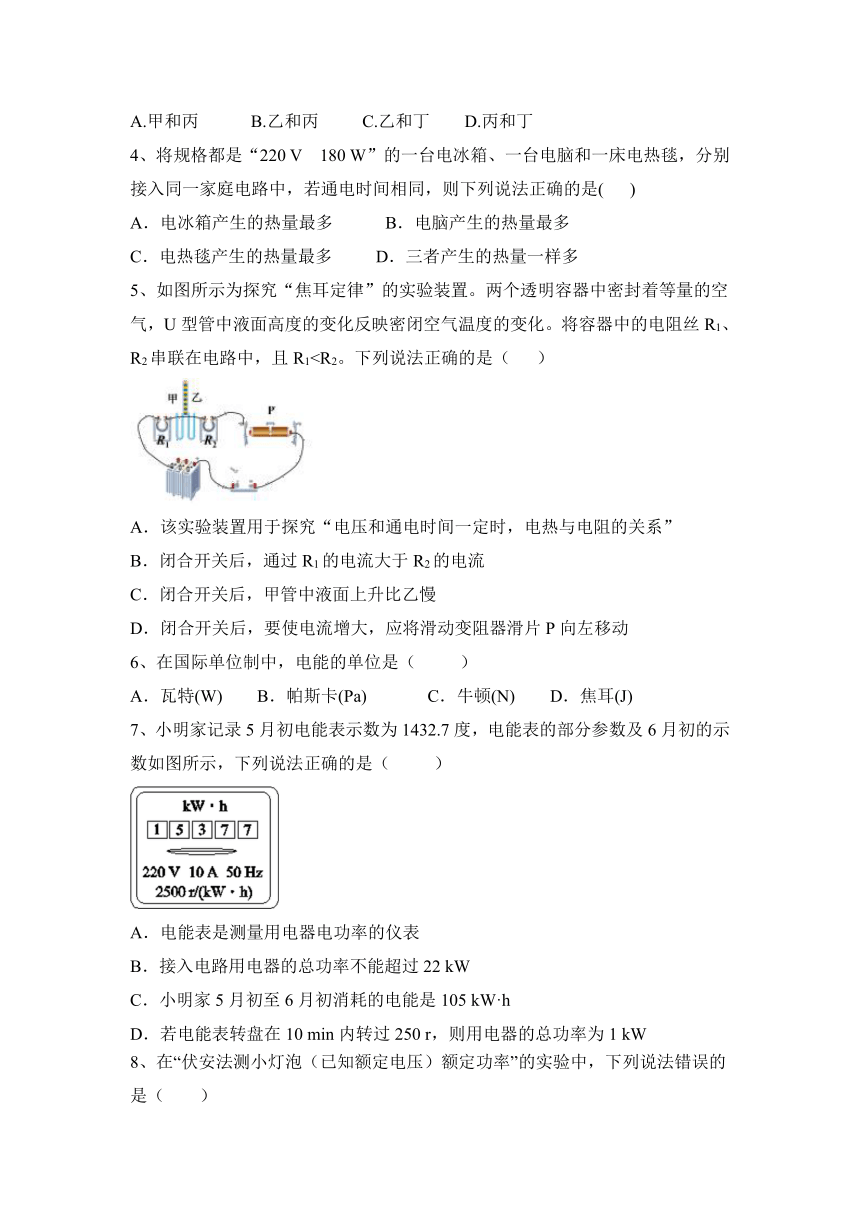

4、将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
5、如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
6、在国际单位制中，电能的单位是（ ）
A．瓦特(W) B．帕斯卡(Pa) C．牛顿(N) D．焦耳(J)
7、小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW
8、在“伏安法测小灯泡（已知额定电压）额定功率”的实验中，下列说法错误的是（　　）
A.当手移动滑动变阻器滑片时，眼睛应观察电压表的示数
B.在实验中，滑动变阻器的作用是改变被测灯泡的额定功率
C.在实验中，滑动变阻器的作用是改变被测灯泡两端的电压、保护电路
D.小灯泡的额定功率是指小灯泡正常发光时的功率

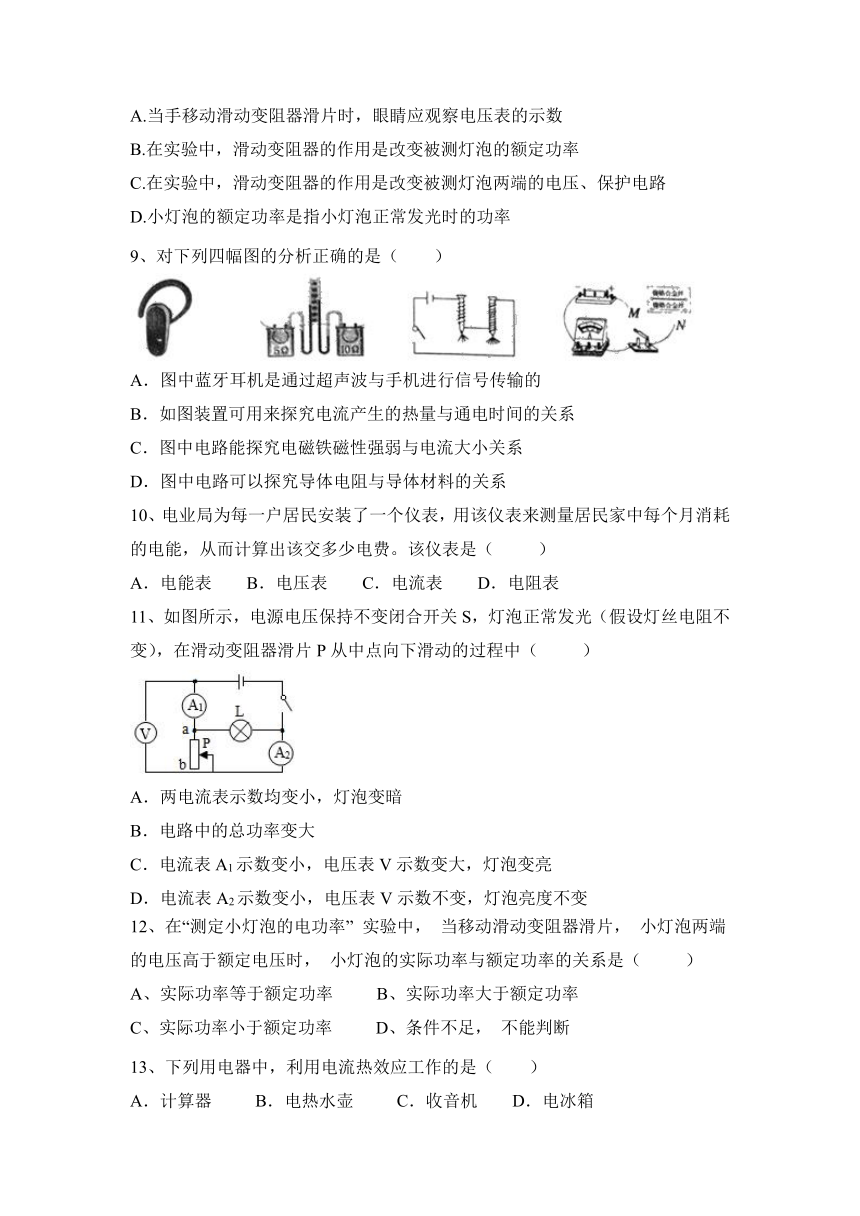

9、对下列四幅图的分析正确的是（　　）
A．图中蓝牙耳机是通过超声波与手机进行信号传输的
B．如图装置可用来探究电流产生的热量与通电时间的关系
C．图中电路能探究电磁铁磁性强弱与电流大小关系
D．图中电路可以探究导体电阻与导体材料的关系
10、电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费。该仪表是（ ）
A．电能表 B．电压表 C．电流表 D．电阻表
11、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变
12、在“测定小灯泡的电功率” 实验中， 当移动滑动变阻器滑片， 小灯泡两端的电压高于额定电压时， 小灯泡的实际功率与额定功率的关系是（　　 ）
A、实际功率等于额定功率 B、实际功率大于额定功率
C、实际功率小于额定功率 D、条件不足， 不能判断
13、下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱

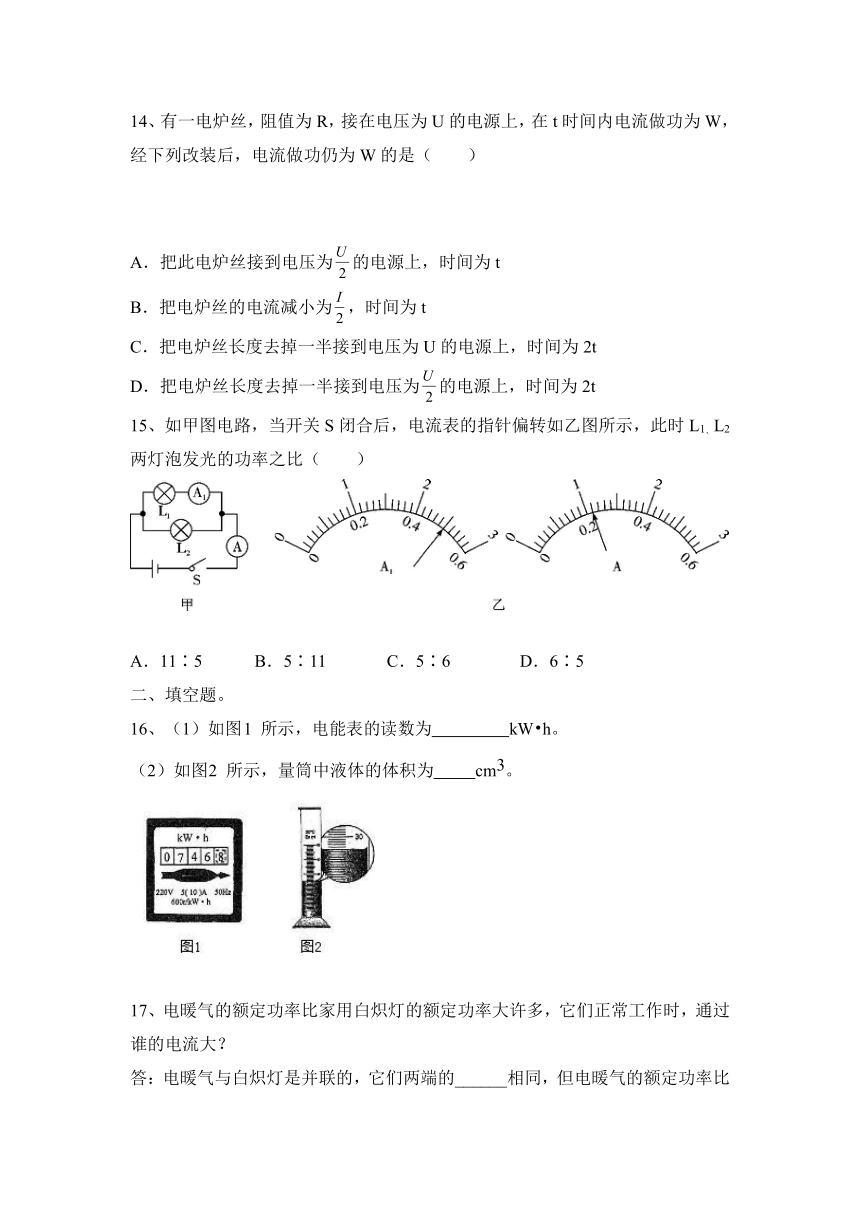

14、有一电炉丝，阻值为R，接在电压为U的电源上，在t时间内电流做功为W，经下列改装后，电流做功仍为W的是（ ）
A．把此电炉丝接到电压为的电源上，时间为t
B．把电炉丝的电流减小为，时间为t
C．把电炉丝长度去掉一半接到电压为U的电源上，时间为2t
D．把电炉丝长度去掉一半接到电压为的电源上，时间为2t
15、如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，此时L1、L2两灯泡发光的功率之比（ ）
A．11∶5 B．5∶11 C．5∶6 D．6∶5
二、填空题。
16、（1）如图 1 所示，电能表的读数为 kW h。
（2）如图 2 所示，量筒中液体的体积为 cm3。
17、电暖气的额定功率比家用白炽灯的额定功率大许多，它们正常工作时，通过谁的电流大？
答：电暖气与白炽灯是并联的，它们两端的______相同，但电暖气的额定功率比白炽灯的额定功率______，根据公式______可知，在______一定时，用电器的电功率跟通过它的电流成______，所以，通过的______电流大．

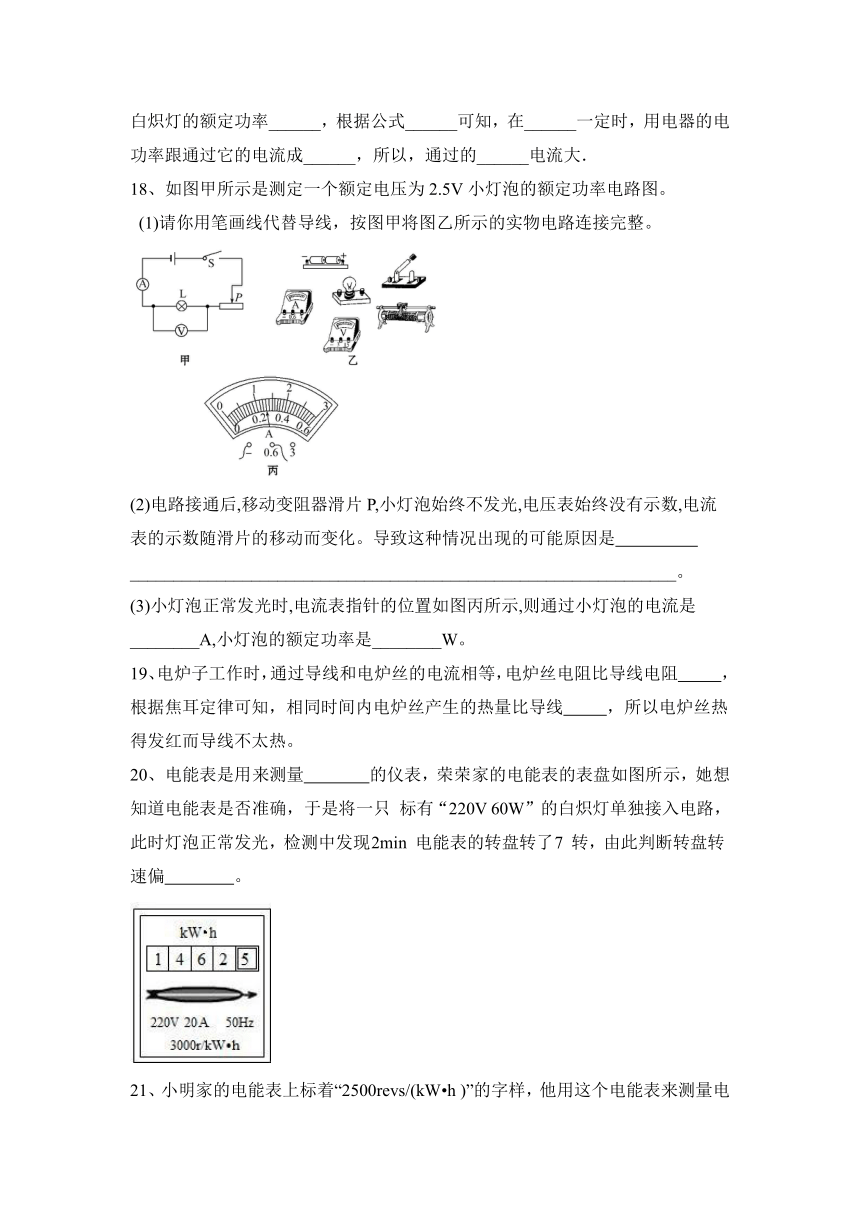

18、如图甲所示是测定一个额定电压为2.5V小灯泡的额定功率电路图。
(1)请你用笔画线代替导线，按图甲将图乙所示的实物电路连接完整。
(2)电路接通后,移动变阻器滑片P,小灯泡始终不发光,电压表始终没有示数,电流表的示数随滑片的移动而变化。导致这种情况出现的可能原因是
_______________________________________________________________。
(3)小灯泡正常发光时,电流表指针的位置如图丙所示,则通过小灯泡的电流是________A,小灯泡的额定功率是________W。
19、电炉子工作时，通过导线和电炉丝的电流相等，电炉丝电阻比导线电阻 ，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线 ，所以电炉丝热得发红而导线不太热。
20、电能表是用来测量 的仪表，荣荣家的电能表的表盘如图所示，她想知道电能表是否准确，于是将一只 标有“220V 60W”的白炽灯单独接入电路，此时灯泡正常发光，检测中发现 2min 电能表的转盘转了 7 转，由此判断转盘转速偏 。
21、小明家的电能表上标着“2500revs/(kW h )”的字样，他用这个电能表来测量电水壶的电功率．他把家中的其他用电器都与电源断开，只让电水壶工作，10min内电表的转盘转了500转，消耗的电能为_____kW h，电水壶的电功率为_____W．
22、测量小灯泡的电功率的实验中，依据的原理是 。
23、实验表明，电流通过导体产生的热量跟 成正比，跟导体的
成正比，跟 成正比，这个规律叫焦耳定律。可以用公式 表示。
三、实验探究题。
24、在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V。
本实验中应选择规格为 的滑动变阻器；图中已有部分电路连好，请用笔画线代替导线将电路连接完整。
次数 1 2 3 4
电阻/Ω 5 10 15 20
电流/A 0.6 0.3 0.2 0.15
某同学闭合开关后，移动滑动变阻器的滑片，发现灯泡的亮度很暗且不变，可能的原因是 。
排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图所示为 A，实验中多次测量的目的是 。
完成实验后，该组同学又找来了几个不同阻值的电阻代替小灯泡炒买继续“探究电压不度时，电流与电阻的关系”，得到的实验数据如上表。该组同学做完第2次实验后，用15Ω的电阻替换10Ω的电阻，闭合开关后，应将滑动变阻器的滑片P向 端移动，使电压表的示数为 V，完成第三次实验。
25、如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与
　 　大小是否有关的装置。
（3）实验中通过观察　 　的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　。
A．探究电流与电压、电阻的关系B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线”D．扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　。
四、计算类综合题。
26、电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A．问：
（1）每分钟该电动机消耗的电能是多少？
（2）已知电流通过导体产生的热量Q=I2R t（其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω，则线圈每分钟产生多少热量？
（3）这台电动机每分钟所做的机械功是多少？
27、教室里有一台饮水机，它的铭牌如表，工作电路如图所示，S0是温控开关，可以自动控制饮水机的加热或保温状态。问：
热水箱容量 1.5L
额定电压 220V
加热功率 550W
（1）将1.5kg的水从20℃加热到90℃，水吸收的热量是多少？
【c水＝4.2×103J/（kg ℃）】
（2）饮水机在加热状态下正常工作15min，消耗的电能是多少？
（3）若在保温状态下，饮水机消耗的功率是44W，则R2的阻值是多少？
2022—2023学年物理人教版九年级全一册第十八章 电功率 过关夯实题含答案
人教第十八章 电功率
一、选择题。
1、电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（ ）
A．电能表﹣kW h B．电压表﹣V C．电流表﹣A D．电表﹣度
【答案】A
2、如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为
【答案】B
3、已知小灯泡的额定电压，小明打算增加一个定值电阻R0，只利用一只电表，通过操作开关来测量小灯泡的额定功率．下列图乙中是小明设计的四种不同方案的电路图．其中能够测出小灯泡额定功率的是（ ）．
A.甲和丙 B.乙和丙 C.乙和丁 D.丙和丁
【答案】B
4、将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是( )
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【答案】C
5、如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
【答案】C
6、在国际单位制中，电能的单位是（ ）
A．瓦特(W) B．帕斯卡(Pa) C．牛顿(N) D．焦耳(J)
【答案】B
7、小明家记录5月初电能表示数为1432.7度，电能表的部分参数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．接入电路用电器的总功率不能超过22 kW
C．小明家5月初至6月初消耗的电能是105 kW·h
D．若电能表转盘在10 min内转过250 r，则用电器的总功率为1 kW
【答案】C
8、在“伏安法测小灯泡（已知额定电压）额定功率”的实验中，下列说法错误的是（　　）
A.当手移动滑动变阻器滑片时，眼睛应观察电压表的示数
B.在实验中，滑动变阻器的作用是改变被测灯泡的额定功率
C.在实验中，滑动变阻器的作用是改变被测灯泡两端的电压、保护电路
D.小灯泡的额定功率是指小灯泡正常发光时的功率
【答案】B
9、对下列四幅图的分析正确的是（　　）
A．图中蓝牙耳机是通过超声波与手机进行信号传输的
B．如图装置可用来探究电流产生的热量与通电时间的关系
C．图中电路能探究电磁铁磁性强弱与电流大小关系
D．图中电路可以探究导体电阻与导体材料的关系
【答案】B
10、电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费。该仪表是（ ）
A．电能表 B．电压表 C．电流表 D．电阻表
【答案】A
11、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变
【答案】D
12、在“测定小灯泡的电功率” 实验中， 当移动滑动变阻器滑片， 小灯泡两端的电压高于额定电压时， 小灯泡的实际功率与额定功率的关系是（　　 ）
A、实际功率等于额定功率 B、实际功率大于额定功率
C、实际功率小于额定功率 D、条件不足， 不能判断
【答案】B
13、下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱
【答案】B
14、有一电炉丝，阻值为R，接在电压为U的电源上，在t时间内电流做功为W，经下列改装后，电流做功仍为W的是（ ）
A．把此电炉丝接到电压为的电源上，时间为t
B．把电炉丝的电流减小为，时间为t
C．把电炉丝长度去掉一半接到电压为U的电源上，时间为2t
D．把电炉丝长度去掉一半接到电压为的电源上，时间为2t
【答案】D
15、如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，此时L1、L2两灯泡发光的功率之比（ ）
A．11∶5 B．5∶11 C．5∶6 D．6∶5
【答案】C
二、填空题。
16、（1）如图 1 所示，电能表的读数为 kW h。
（2）如图 2 所示，量筒中液体的体积为 cm3。
【答案】746.8；25。
17、电暖气的额定功率比家用白炽灯的额定功率大许多，它们正常工作时，通过谁的电流大？
答：电暖气与白炽灯是并联的，它们两端的______相同，但电暖气的额定功率比白炽灯的额定功率______，根据公式______可知，在______一定时，用电器的电功率跟通过它的电流成______，所以，通过的______电流大．
【答案】电压 大 P=UI 电压 正比 电暖气
18、如图甲所示是测定一个额定电压为2.5V小灯泡的额定功率电路图。
(1)请你用笔画线代替导线，按图甲将图乙所示的实物电路连接完整。
(2)电路接通后,移动变阻器滑片P,小灯泡始终不发光,电压表始终没有示数,电流表的示数随滑片的移动而变化。导致这种情况出现的可能原因是
_______________________________________________________________。
(3)小灯泡正常发光时,电流表指针的位置如图丙所示,则通过小灯泡的电流是________A,小灯泡的额定功率是________W。
【答案】(1)如图所示：
(2)灯座短路(或灯泡短路)　 (3)0.26　0.65
19、电炉子工作时，通过导线和电炉丝的电流相等，电炉丝电阻比导线电阻 ，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线 ，所以电炉丝热得发红而导线不太热。
【答案】大 多
20、电能表是用来测量 的仪表，荣荣家的电能表的表盘如图所示，她想知道电能表是否准确，于是将一只 标有“220V 60W”的白炽灯单独接入电路，此时灯泡正常发光，检测中发现 2min 电能表的转盘转了 7 转，由此判断转盘转速偏 。
【答案】电功；快。
21、小明家的电能表上标着“2500revs/(kW h )”的字样，他用这个电能表来测量电水壶的电功率．他把家中的其他用电器都与电源断开，只让电水壶工作，10min内电表的转盘转了500转，消耗的电能为_____kW h，电水壶的电功率为_____W．
【答案】0.2 1200
22、测量小灯泡的电功率的实验中，依据的原理是 。
【答案】P＝UI
23、实验表明，电流通过导体产生的热量跟 成正比，跟导体的 成正比，跟 成正比，这个规律叫焦耳定律。可以用公式 表示。
【答案】电流的二次方 电阻 通电时间 Q=I2Rt
三、实验探究题。
24、在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，电阻大约为10Ω，有两个规格分别为“10Ω 1A”、“50Ω 2A”的滑动变阻器，电源电压为6V。
本实验中应选择规格为 的滑动变阻器；图中已有部分电路连好，请用笔画线代替导线将电路连接完整。
次数 1 2 3 4
电阻/Ω 5 10 15 20
电流/A 0.6 0.3 0.2 0.15
某同学闭合开关后，移动滑动变阻器的滑片，发现灯泡的亮度很暗且不变，可能的原因是 。
排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图所示为 A，实验中多次测量的目的是 。
完成实验后，该组同学又找来了几个不同阻值的电阻代替小灯泡炒买继续“探究电压不度时，电流与电阻的关系”，得到的实验数据如上表。该组同学做完第2次实验后，用15Ω的电阻替换10Ω的电阻，闭合开关后，应将滑动变阻器的滑片P向 端移动，使电压表的示数为 V，完成第三次实验。
【答案】 “50Ω 2A” 如图所示：
把滑动变阻器的下面两接线柱接入电路
0.24 测量不同电压下小灯泡的实际功率 B 3
25、如图所示，物理实验小组探究“电流通过导体产生热的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与
　 　大小是否有关的装置。
（3）实验中通过观察　 　的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　。
A．探究电流与电压、电阻的关系B．用铁屑显示磁体周围磁场分布 C．研究光的传播时，引入“光线”D．扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　。
【答案】（1）属于； （2）电流；电阻；
（3）U形管液面高度；BD； （4）2；400；
（5）透明容器密闭性不好（透明容器漏气、对应电阻丝短路）。
四、计算类综合题。
26、电动机是一种使用广泛的动力机械，从能量转化的角度看，它主要是把电能转化为机械能，还有一部分在线圈中以热量的形式散失掉．现有一台电动机，当电动机两端加220V电压时，通过电动机线圈的电流为50A．问：
（1）每分钟该电动机消耗的电能是多少？
（2）已知电流通过导体产生的热量Q=I2R t（其中I、R和t分别表示通过导体的电流、导体的电阻和通电时间），若该电动机线圈的电阻是0.4Ω，则线圈每分钟产生多少热量？
（3）这台电动机每分钟所做的机械功是多少？
【答案】（1）消耗的电能：W=UIt=220V×50A×60s=6.6×105J．
答：每分钟该电动机消耗的电能是6.6×105J．
（2）产生的热量：Q=I2Rt=（50A）2×0.4Ω×60s=6.0×104J．
答：线圈每分钟产生6.0×104J的热量．
（3）所做的机械功：W机=W﹣Q=6.6×105J﹣6.0×104J=6.0×105J．
答：这台电动机每分钟所做的机械功是6.0×105J．
27、教室里有一台饮水机，它的铭牌如表，工作电路如图所示，S0是温控开关，可以自动控制饮水机的加热或保温状态。问：
热水箱容量 1.5L
额定电压 220V
加热功率 550W
（1）将1.5kg的水从20℃加热到90℃，水吸收的热量是多少？
【c水＝4.2×103J/（kg ℃）】
（2）饮水机在加热状态下正常工作15min，消耗的电能是多少？
（3）若在保温状态下，饮水机消耗的功率是44W，则R2的阻值是多少？
【答案】（1）将1.5kg的水从20℃加热到90℃，水吸收的热量是4.41×l05J；
（2）饮水机在加热状态下正常工作15min，消耗的电能是4.95×105J；
（3）R2的阻值是1100Ω。
【解析】（1）水吸收的热量：
Q吸＝c水m△t＝4.2×103J/（kg ℃）×1.5kg×（90℃﹣20℃）
＝4.41×l05J；
（2）饮水机加热时消耗的电能：
W＝Pt＝550W×15×60s＝4.95×105J；
（3）当S0断开时，电路中只有R2，总功率较小，为保温状态，
R2＝＝＝1100Ω。
答：（1）将1.5kg的水从20℃加热到90℃，水吸收的热量是4.41×l05J；
（2）饮水机在加热状态下正常工作15min，消耗的电能是4.95×105J；
（3）R2的阻值是1100Ω。
