2022—2023学年物理人教版九年级全一册第15章 电流和电路 期末复习作业（含答案）

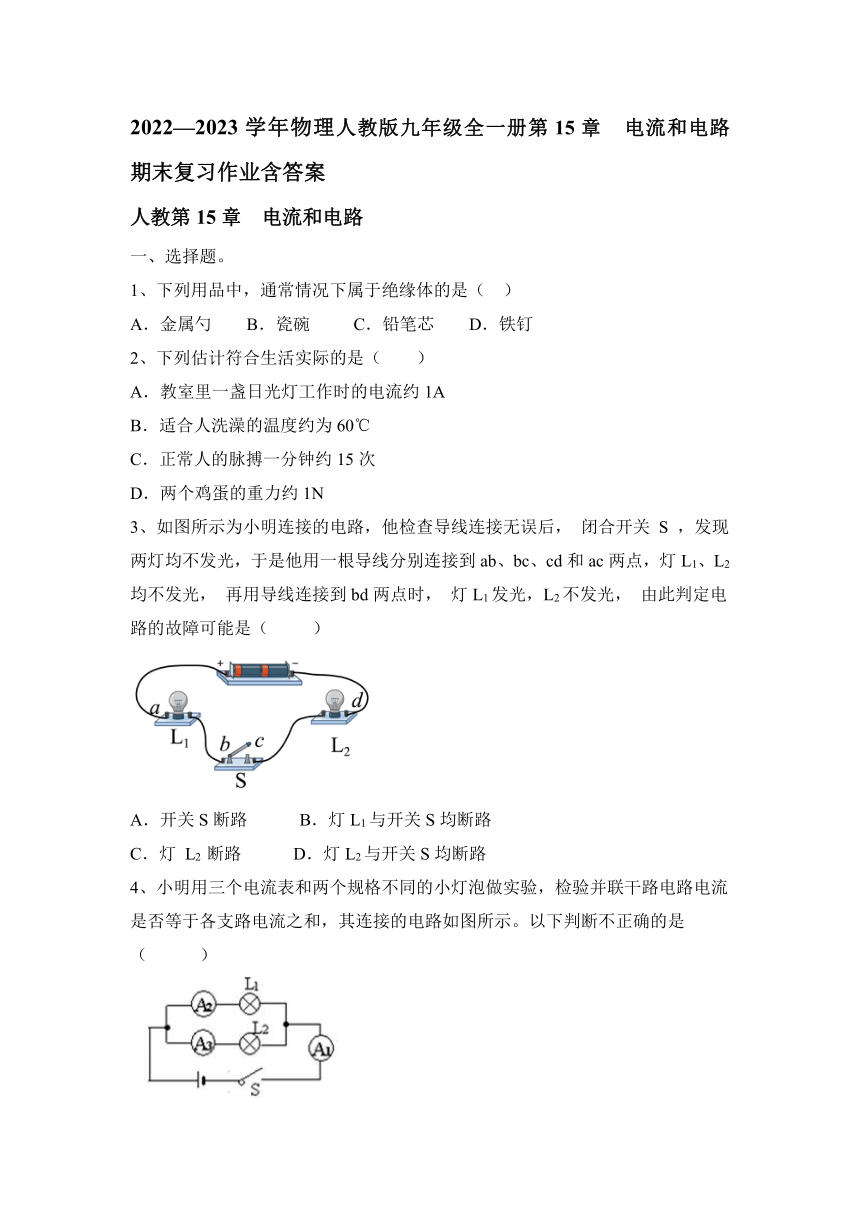

2022—2023学年物理人教版九年级全一册第15章 电流和电路 期末复习作业含答案
人教第15章 电流和电路
一、选择题。
1、下列用品中，通常情况下属于绝缘体的是（ ）
A．金属勺 B．瓷碗 C．铅笔芯 D．铁钉
2、下列估计符合生活实际的是（　　）
A．教室里一盏日光灯工作时的电流约1A
B．适合人洗澡的温度约为60℃
C．正常人的脉搏一分钟约15次
D．两个鸡蛋的重力约1N
3、如图所示为小明连接的电路，他检查导线连接无误后， 闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光， 再用导线连接到bd两点时， 灯L1发光，L2不发光， 由此判定电路的故障可能是（ ）
A．开关S断路 B．灯L1与开关S均断路
C．灯 L2 断路 D．灯L2与开关S均断路
4、小明用三个电流表和两个规格不同的小灯泡做实验，检验并联干路电路电流是否等于各支路电流之和，其连接的电路如图所示。以下判断不正确的是（ ）
A.电流表测量干路电流 B.电流表测量灯的电流
C.电流表测量灯的电流 D.电流表的电流等于电流表的电流

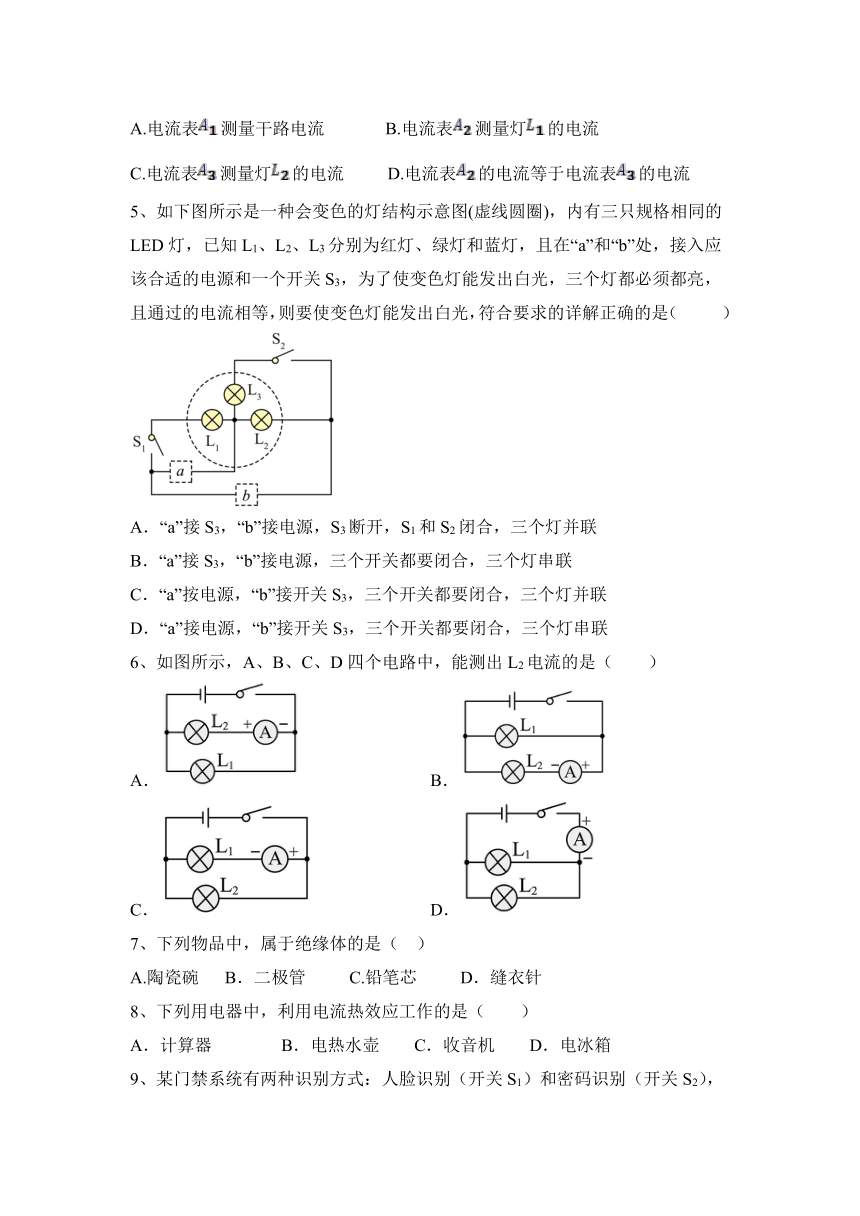

5、如下图所示是一种会变色的灯结构示意图(虚线圆圈)，内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯，且在“a”和“b”处，接入应该合适的电源和一个开关S3，为了使变色灯能发出白光，三个灯都必须都亮，且通过的电流相等，则要使变色灯能发出白光，符合要求的详解正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”按电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
6、如图所示，A、B、C、D四个电路中，能测出L2电流的是（　　）
A． B．
C． D．
7、下列物品中，属于绝缘体的是（ ）
A.陶瓷碗 B．二极管 C.铅笔芯 D．缝衣针
8、下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱

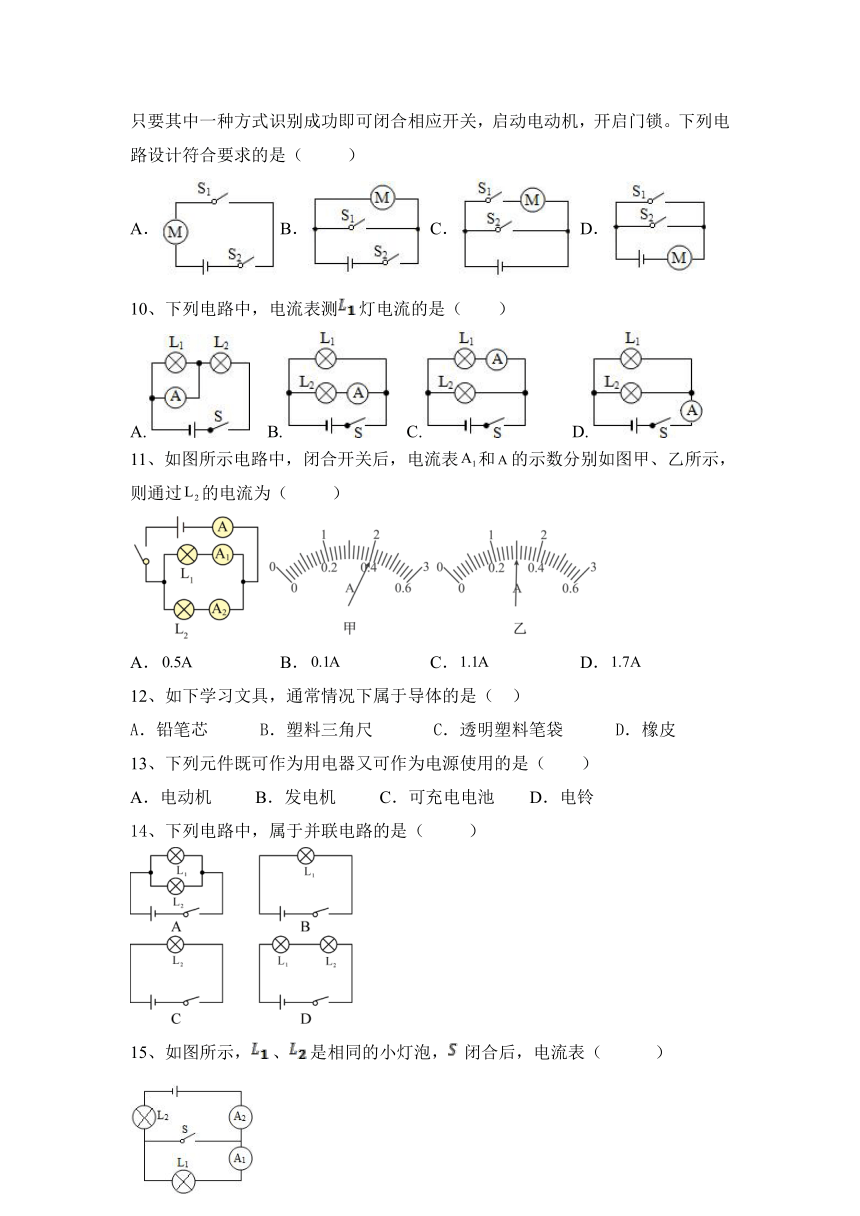

9、某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动电动机，开启门锁。下列电路设计符合要求的是（ ）
A． B． C． D．
10、下列电路中，电流表测灯电流的是（ ）
A. B. C. D.
11、如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
12、如下学习文具，通常情况下属于导体的是（ ）
A．铅笔芯 B．塑料三角尺 C．透明塑料笔袋 D．橡皮
13、下列元件既可作为用电器又可作为电源使用的是（　　）
A．电动机 B．发电机 C．可充电电池 D．电铃
14、下列电路中，属于并联电路的是（ ）
15、如图所示，、是相同的小灯泡，闭合后，电流表（ ）
A.与的示数仍然相等 B.示数是示数的倍
C.的示数为零，的示数变大 D.的示数不变，的示数变大

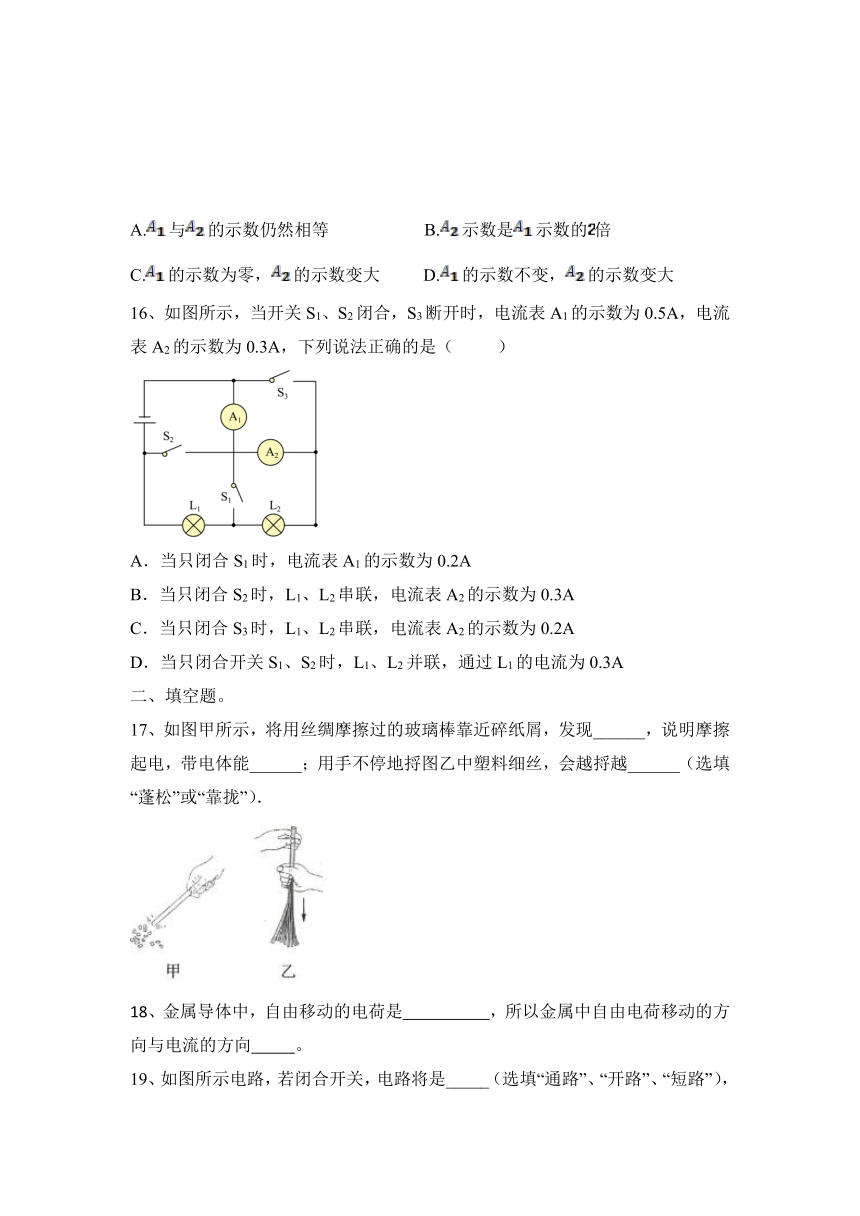

16、如图所示，当开关S1、S2闭合，S3断开时，电流表A1的示数为0.5A，电流表A2的示数为0.3A，下列说法正确的是（ ）
A．当只闭合S1时，电流表A1的示数为0.2A
B．当只闭合S2时，L1、L2串联，电流表A2的示数为0.3A
C．当只闭合S3时，L1、L2串联，电流表A2的示数为0.2A
D．当只闭合开关S1、S2时，L1、L2并联，通过L1的电流为0.3A
二、填空题。
17、如图甲所示，将用丝绸摩擦过的玻璃棒靠近碎纸屑，发现______，说明摩擦起电，带电体能______；用手不停地捋图乙中塑料细丝，会越捋越______（选填“蓬松”或“靠拢”）．
18、金属导体中，自由移动的电荷是 ，所以金属中自由电荷移动的方向与电流的方向 。

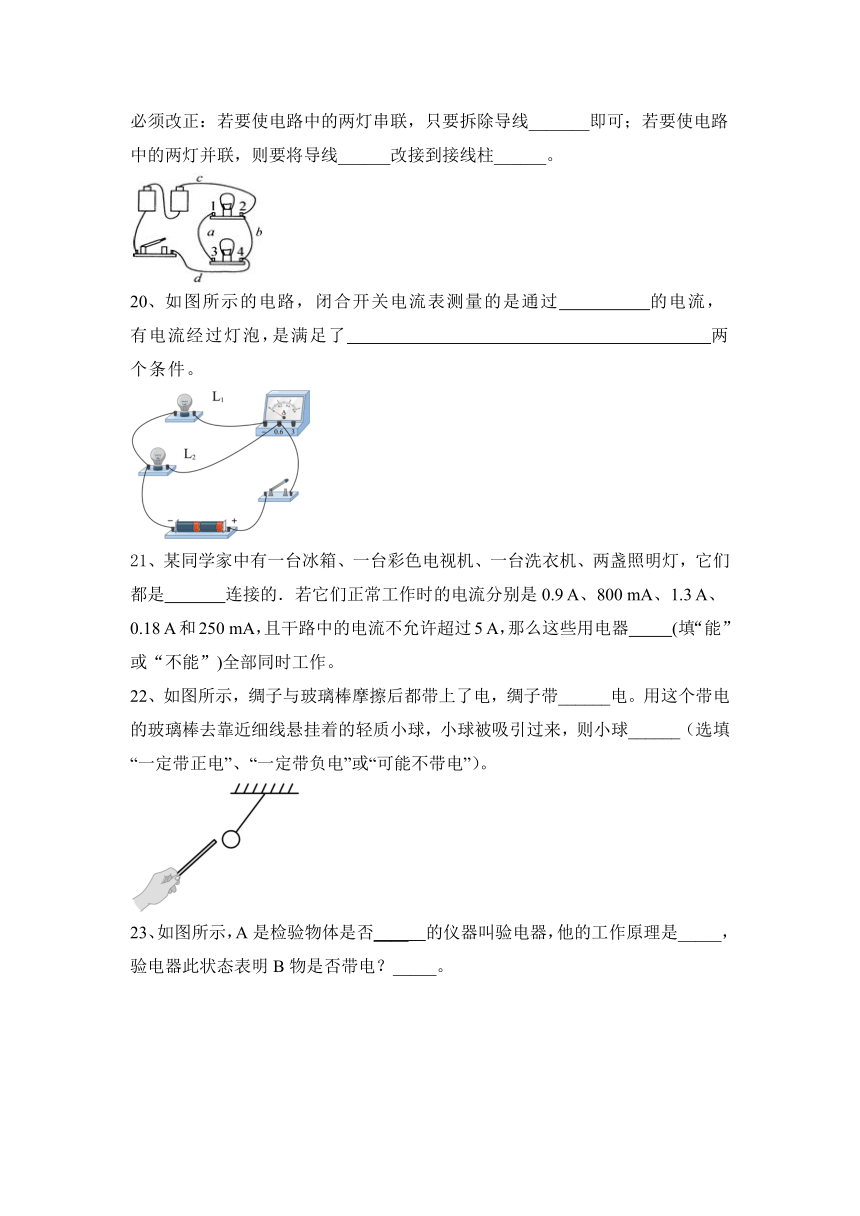

19、如图所示电路，若闭合开关，电路将是_____（选填“通路”、“开路”、“短路”），必须改正：若要使电路中的两灯串联，只要拆除导线_______即可；若要使电路中的两灯并联，则要将导线______改接到接线柱______。
20、如图所示的电路，闭合开关电流表测量的是通过 的电流，有电流经过灯泡，是满足了 两个条件。
21、某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是 连接的．若它们正常工作时的电流分别是0.9 A、800 mA、1.3 A、0.18 A和250 mA，且干路中的电流不允许超过5 A，那么这些用电器 (填“能”或“不能”)全部同时工作。
22、如图所示，绸子与玻璃棒摩擦后都带上了电，绸子带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”）。
23、如图所示，A是检验物体是否____ 的仪器叫验电器，他的工作原理是_____，验电器此状态表明B物是否带电？_____。
24、干电池是人们日常生活中使用最多的直流电源，其中间的碳棒为 _____极，锌筒为______极，干电池报废后，里面的化学物质会 ，因此不要随便抛弃废电池。
25、如图所示，要使L1、L2串联，应闭合________，断开________；要使L1、L2并联，应闭合________，断开________；开关________和________不能同时闭合。
三、作图题。
26、医院的病床上方都有一个呼叫器，病人按下床头开关，值班室的铃会响，对应病床的灯就会亮，用来提醒护士哪位病人需要护理，假如有一个双人病房，请设计一个符合要求的电路，并将电路图画在虚线框中。(电铃用“”表示)
四、实验题。
27、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
28、小张在“探究并联电路中电流规律”的实验中，设计的电路如图所示：
把电流表分别接入到电路中的a、b、c处，测出a、b、c处的电流数据记录如表。
实验次数 a点/A b点/A c点/A
1 0.22 0.22 0.44
2 0.24 0.24 0.48
3 0.28 0.28 0.56
（1）在连接电路的过程中，开关应该处于______状态。
（2）在进行实验时，灯泡L1突然熄灭，L2仍发光，则电路故障可能是______（选填“L1短路”或“L1开路”）。
（3）小张根据如表实验数据断定“并联电路中各支路的电流一定相等”，你认为这一结论是______（选填“正确”或“错误”）的，造成这一现象的原因是两个小灯泡的规格______（选填“相同”或“不同”）。
五、计算类综合题。
29、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
2022—2023学年物理人教版九年级全一册第15章 电流和电路 期末复习作业含答案
人教第15章 电流和电路
一、选择题。
1、下列用品中，通常情况下属于绝缘体的是（ ）
A．金属勺 B．瓷碗 C．铅笔芯 D．铁钉
【答案】B
2、下列估计符合生活实际的是（　　）
A．教室里一盏日光灯工作时的电流约1A
B．适合人洗澡的温度约为60℃
C．正常人的脉搏一分钟约15次
D．两个鸡蛋的重力约1N
【答案】D。
3、如图所示为小明连接的电路，他检查导线连接无误后， 闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光， 再用导线连接到bd两点时， 灯L1发光，L2不发光， 由此判定电路的故障可能是（ ）
A．开关S断路 B．灯L1与开关S均断路
C．灯 L2 断路 D．灯L2与开关S均断路
【答案】D
4、小明用三个电流表和两个规格不同的小灯泡做实验，检验并联干路电路电流是否等于各支路电流之和，其连接的电路如图所示。以下判断不正确的是（ ）
A.电流表测量干路电流 B.电流表测量灯的电流
C.电流表测量灯的电流 D.电流表的电流等于电流表的电流
【答案】D
5、如下图所示是一种会变色的灯结构示意图(虚线圆圈)，内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯，且在“a”和“b”处，接入应该合适的电源和一个开关S3，为了使变色灯能发出白光，三个灯都必须都亮，且通过的电流相等，则要使变色灯能发出白光，符合要求的详解正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”按电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
【答案】C
6、如图所示，A、B、C、D四个电路中，能测出L2电流的是（　　）
A． B．
C． D．
【答案】B
7、下列物品中，属于绝缘体的是（ ）
A.陶瓷碗 B．二极管 C.铅笔芯 D．缝衣针
【答案】A
8、下列用电器中，利用电流热效应工作的是（　　）
A．计算器 B．电热水壶 C．收音机 D．电冰箱
【答案】B。
9、某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动电动机，开启门锁。下列电路设计符合要求的是（ ）
A． B． C． D．
【答案】D
10、下列电路中，电流表测灯电流的是（ ）
A. B. C. D.
【答案】C
11、如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
【答案】C
12、如下学习文具，通常情况下属于导体的是（ ）
A．铅笔芯 B．塑料三角尺 C．透明塑料笔袋 D．橡皮
【答案】A
13、下列元件既可作为用电器又可作为电源使用的是（　　）
A．电动机 B．发电机 C．可充电电池 D．电铃
【答案】C。
14、下列电路中，属于并联电路的是（ ）
【答案】A
15、如图所示，、是相同的小灯泡，闭合后，电流表（ ）
A.与的示数仍然相等 B.示数是示数的倍
C.的示数为零，的示数变大 D.的示数不变，的示数变大
【答案】C
16、如图所示，当开关S1、S2闭合，S3断开时，电流表A1的示数为0.5A，电流表A2的示数为0.3A，下列说法正确的是（ ）
A．当只闭合S1时，电流表A1的示数为0.2A
B．当只闭合S2时，L1、L2串联，电流表A2的示数为0.3A
C．当只闭合S3时，L1、L2串联，电流表A2的示数为0.2A
D．当只闭合开关S1、S2时，L1、L2并联，通过L1的电流为0.3A
【答案】A
二、填空题。
17、如图甲所示，将用丝绸摩擦过的玻璃棒靠近碎纸屑，发现______，说明摩擦起电，带电体能______；用手不停地捋图乙中塑料细丝，会越捋越______（选填“蓬松”或“靠拢”）．
【答案】玻璃棒吸引碎纸屑 吸引轻小物体 蓬松
18、金属导体中，自由移动的电荷是 ，所以金属中自由电荷移动的方向与电流的方向 。
【答案】自由电子 相反
19、如图所示电路，若闭合开关，电路将是_____（选填“通路”、“开路”、“短路”），必须改正：若要使电路中的两灯串联，只要拆除导线_______即可；若要使电路中的两灯并联，则要将导线______改接到接线柱______。
【答案】短路 b c（d） 1(3)
20、如图所示的电路，闭合开关电流表测量的是通过 的电流，有电流经过灯泡，是满足了 两个条件。
【答案】 L1； 灯泡两端有电压、电路闭合
21、某同学家中有一台冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是 连接的．若它们正常工作时的电流分别是0.9 A、800 mA、1.3 A、0.18 A和250 mA，且干路中的电流不允许超过5 A，那么这些用电器 (填“能”或“不能”)全部同时工作。
【答案】并联 能
22、如图所示，绸子与玻璃棒摩擦后都带上了电，绸子带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”）。
【答案】负 可能不带电
23、如图所示，A是检验物体是否____ 的仪器叫验电器，他的工作原理是_____，验电器此状态表明B物是否带电？_____。
【答案】带电 同种电荷相互排斥 带电
24、干电池是人们日常生活中使用最多的直流电源，其中间的碳棒为 _____极，锌筒为______极，干电池报废后，里面的化学物质会 ，因此不要随便抛弃废电池。
【答案】正 负 污染环境
25、如图所示，要使L1、L2串联，应闭合________，断开________；要使L1、L2并联，应闭合________，断开________；开关________和________不能同时闭合。
【答案】S1 S2、S3 S2、S3 S1 S1 S3
三、作图题。
26、医院的病床上方都有一个呼叫器，病人按下床头开关，值班室的铃会响，对应病床的灯就会亮，用来提醒护士哪位病人需要护理，假如有一个双人病房，请设计一个符合要求的电路，并将电路图画在虚线框中。(电铃用“”表示)
【答案】如图所示：
四、实验题。
27、小明参观科技馆时，一组静电实验给他留下了深刻的印象．回爱后他把实验情景绘成一幅平面示意图如图所示，图中 为放在绝缘支架上的带正电球体， 为用绝缘丝线悬吊的带正电的小球．先后将小球 悬吊在距离 球远近不同的 、 、 处。
（1）小球 偏离竖直方向的原因是：________ 。
（2）请你根据图中所示情景，提出一个可探究的科学问题：________
________ 。
【答案】（1）B受到A的排斥力
（2）B球偏离竖直方向的角度与B到A的距离是否有关？
28、小张在“探究并联电路中电流规律”的实验中，设计的电路如图所示：
把电流表分别接入到电路中的a、b、c处，测出a、b、c处的电流数据记录如表。
实验次数 a点/A b点/A c点/A
1 0.22 0.22 0.44
2 0.24 0.24 0.48
3 0.28 0.28 0.56
（1）在连接电路的过程中，开关应该处于______状态。
（2）在进行实验时，灯泡L1突然熄灭，L2仍发光，则电路故障可能是______（选填“L1短路”或“L1开路”）。
（3）小张根据如表实验数据断定“并联电路中各支路的电流一定相等”，你认为这一结论是______（选填“正确”或“错误”）的，造成这一现象的原因是两个小灯泡的规格______（选填“相同”或“不同”）。
【答案】断开 L1开路 错误 相同
五、计算类综合题。
29、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
