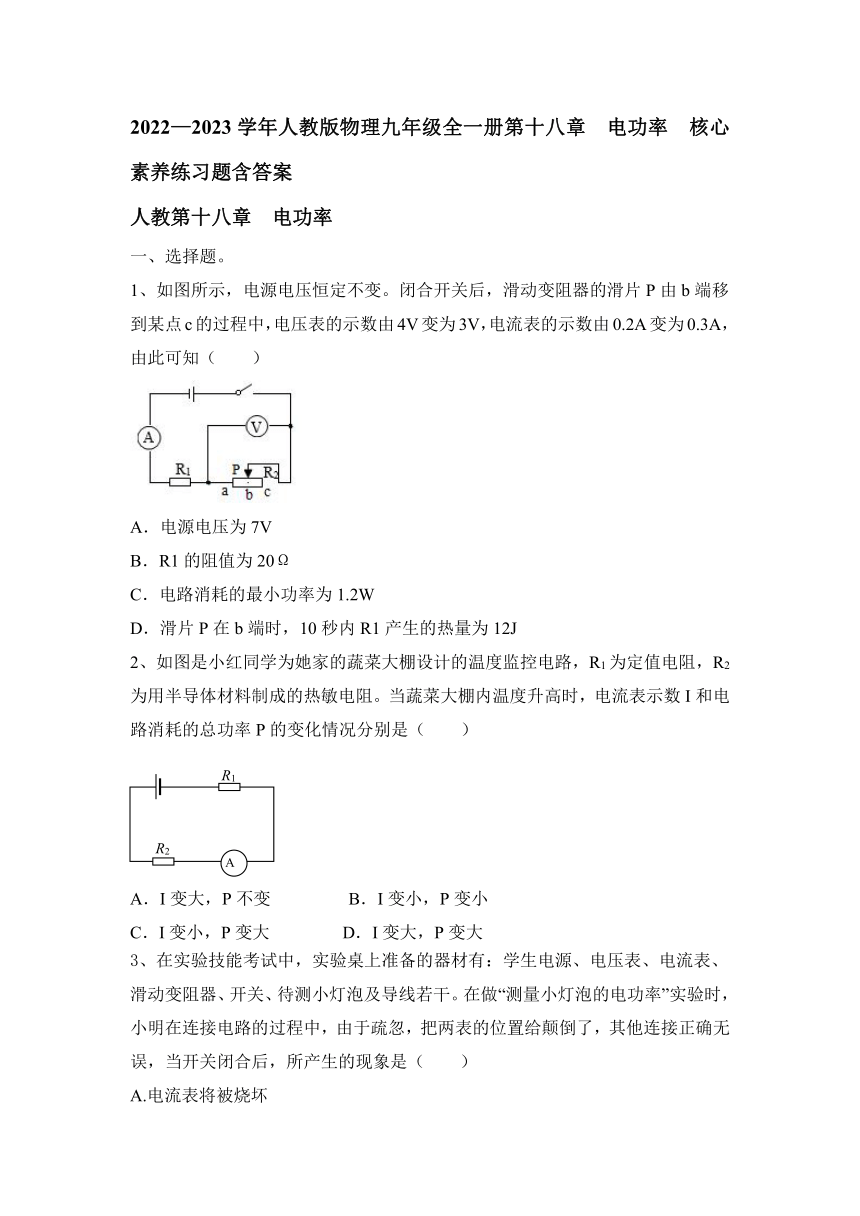

2022—2023学年人教版物理九年级全一册第十八章 电功率 核心素养练习题含答案

2022—2023学年人教版物理九年级全一册第十八章 电功率 核心素养练习题含答案
人教第十八章 电功率
一、选择题。
1、如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（　　）
A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
2、如图是小红同学为她家的蔬菜大棚设计的温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻。当蔬菜大棚内温度升高时，电流表示数I和电路消耗的总功率P的变化情况分别是（ ）
A．I变大，P不变 B．I变小，P变小
C．I变小，P变大 D．I变大，P变大
3、在实验技能考试中，实验桌上准备的器材有：学生电源、电压表、电流表、滑动变阻器、开关、待测小灯泡及导线若干。在做“测量小灯泡的电功率”实验时，小明在连接电路的过程中，由于疏忽，把两表的位置给颠倒了，其他连接正确无误，当开关闭合后，所产生的现象是（　　）
A.电流表将被烧坏
B.电压表将被烧坏
C.电压表有示数、电流表的示数几乎为零
D.电流表有示数、电压表的示数几乎为零

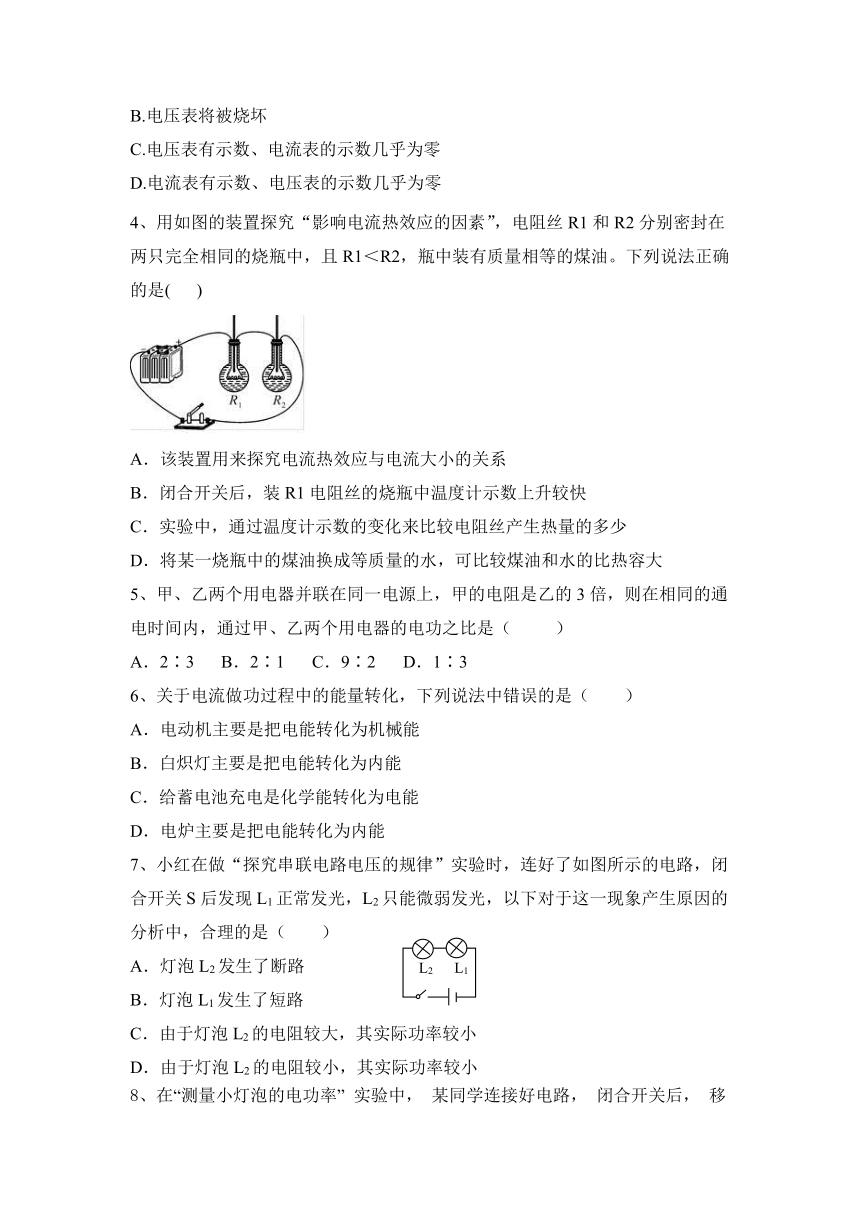

4、用如图的装置探究“影响电流热效应的因素”，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油。下列说法正确的是( )
A．该装置用来探究电流热效应与电流大小的关系
B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快
C．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少
D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大
5、甲、乙两个用电器并联在同一电源上，甲的电阻是乙的3倍，则在相同的通电时间内，通过甲、乙两个用电器的电功之比是（ ）
A．2∶3 B．2∶1 C．9∶2 D．1∶3
6、关于电流做功过程中的能量转化，下列说法中错误的是（ ）
A．电动机主要是把电能转化为机械能
B．白炽灯主要是把电能转化为内能
C．给蓄电池充电是化学能转化为电能
D．电炉主要是把电能转化为内能
7、小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2发生了断路
B．灯泡L1发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
8、在“测量小灯泡的电功率” 实验中， 某同学连接好电路， 闭合开关后， 移动滑动变阻器的滑片， 当滑动变阻器接入电路中的电阻变大时，电压表的示数也随着变大， 反之， 随着变小，则发生这一现象的原因是（　　 ）
A、电压表的正、 负接线柱接反了 B、电压表的量程选择不合适
C、电压表坏了 D、电压表与滑动变阻器并联

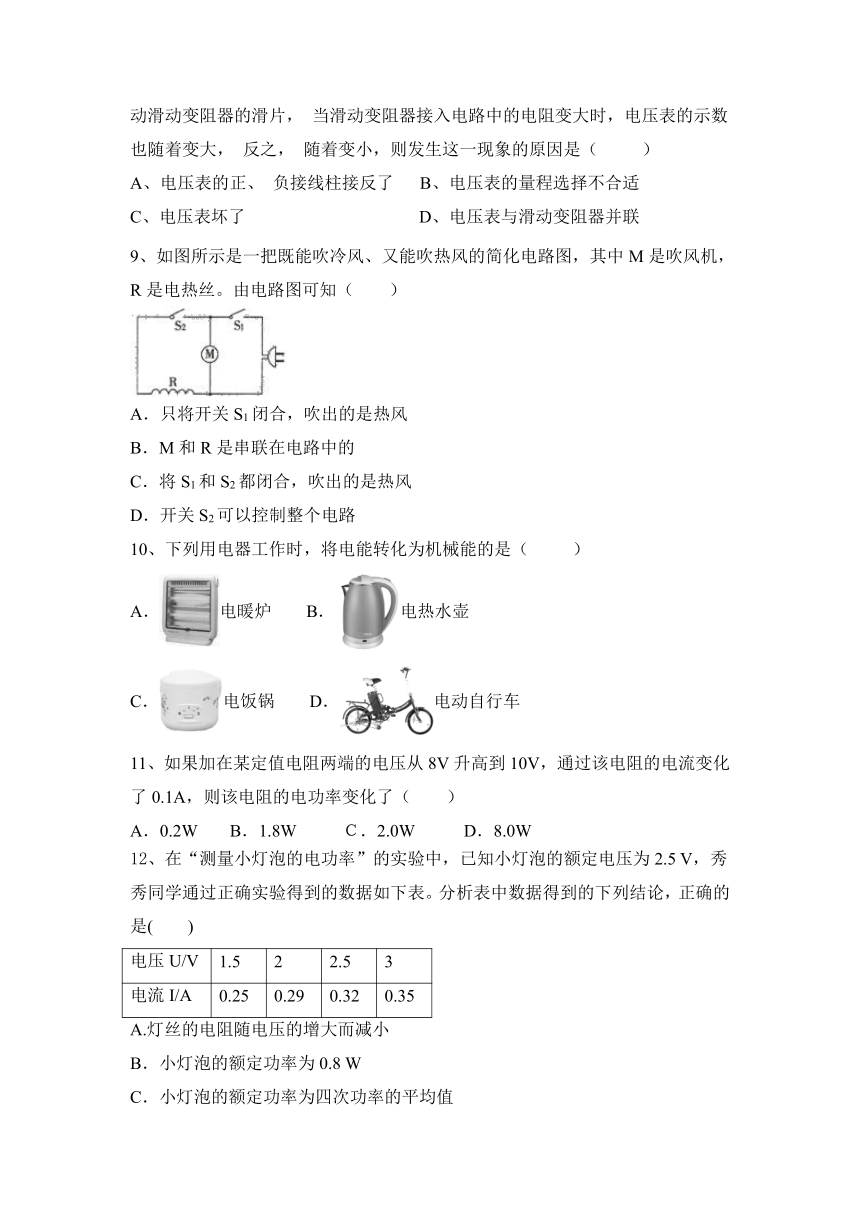

9、如图所示是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）
A．只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
10、下列用电器工作时，将电能转化为机械能的是（ ）
A．电暖炉 B．电热水壶
C．电饭锅 D．电动自行车
11、如果加在某定值电阻两端的电压从8V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（ ）
A．0.2W B．1.8W Ｃ．2.0W D．8.0W
12、在“测量小灯泡的电功率”的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表。分析表中数据得到的下列结论，正确的是(　　)
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝的电阻随电压的增大而减小
B．小灯泡的额定功率为0.8 W
C．小灯泡的额定功率为四次功率的平均值
D．通过小灯泡的电流与它两端的电压成正比

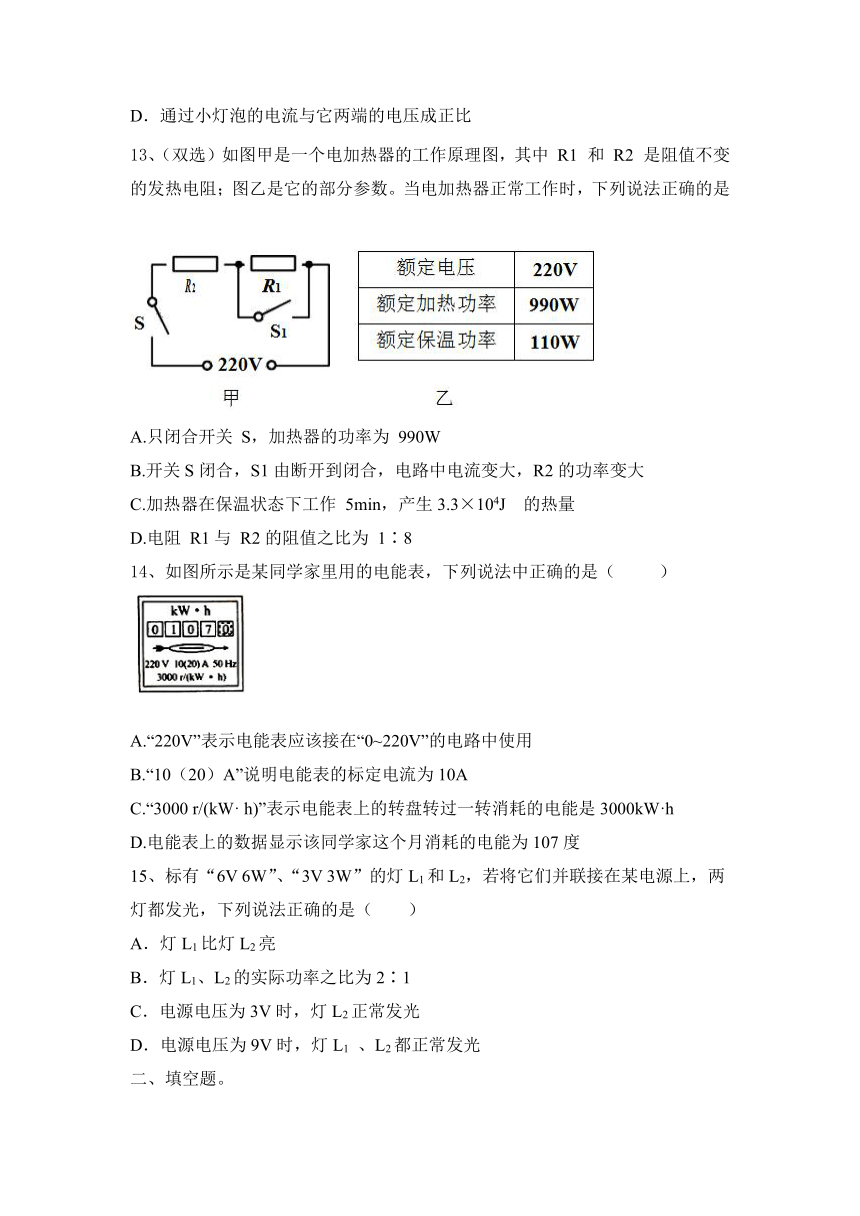

13、（双选）如图甲是一个电加热器的工作原理图，其中 R1 和 R2 是阻值不变的发热电阻；图乙是它的部分参数。当电加热器正常工作时，下列说法正确的是
A.只闭合开关 S，加热器的功率为 990W
B.开关S闭合，S1由断开到闭合，电路中电流变大，R2的功率变大
C.加热器在保温状态下工作 5min，产生3.3×104J 的热量
D.电阻 R1与 R2的阻值之比为 1∶8
14、如图所示是某同学家里用的电能表，下列说法中正确的是（ ）
A.“220V”表示电能表应该接在“0~220V”的电路中使用
B.“10（20）A”说明电能表的标定电流为10A
C.“3000 r/(kW· h)”表示电能表上的转盘转过一转消耗的电能是3000kW·h
D.电能表上的数据显示该同学家这个月消耗的电能为107度
15、标有“6V 6W”、“3V 3W”的灯L1和L2，若将它们并联接在某电源上，两灯都发光，下列说法正确的是（ ）
A．灯L1比灯L2亮
B．灯L1、L2的实际功率之比为2∶1
C．电源电压为3V时，灯L2正常发光
D．电源电压为9V时，灯L1 、L2都正常发光
二、填空题。

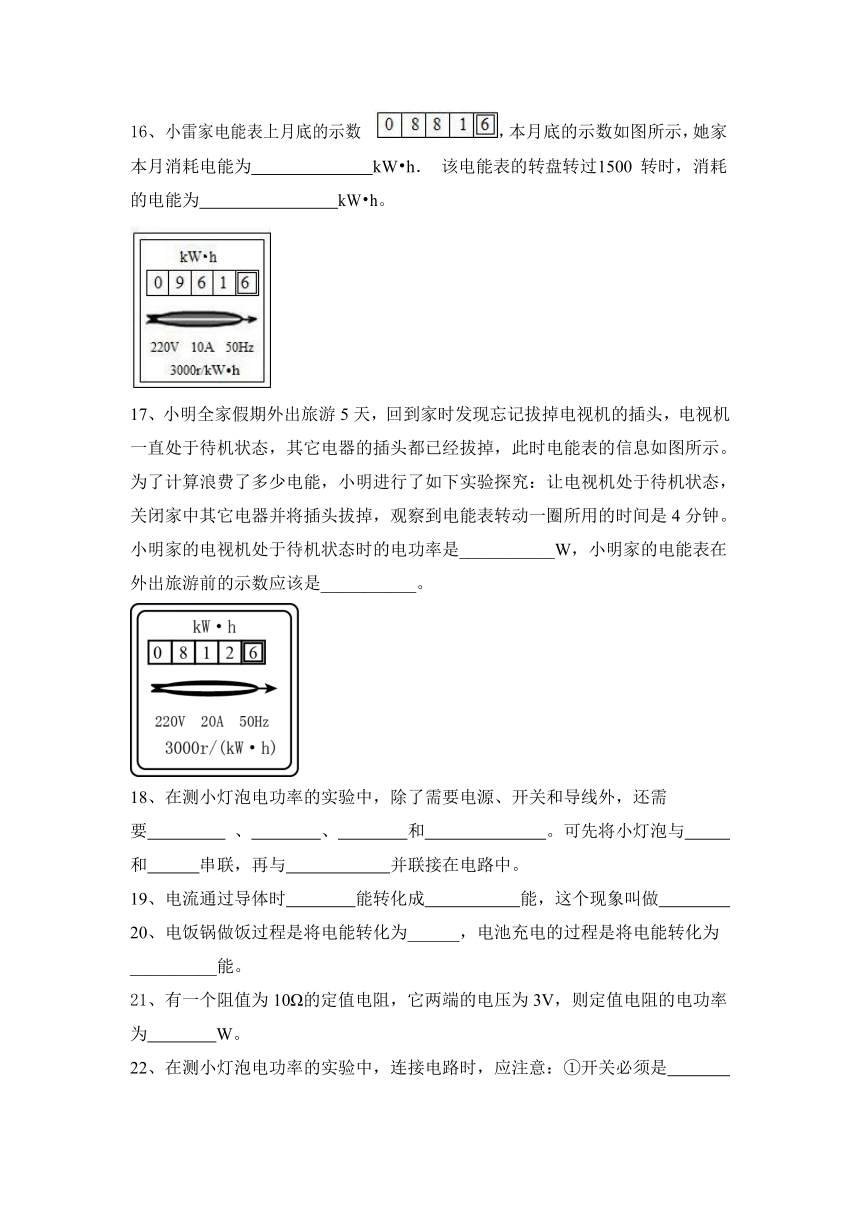

16、小雷家电能表上月底的示数 ，本月底的示数如图所示，她家本月消耗电能为 kW h． 该电能表的转盘转过 1500 转时，消耗的电能为 kW h。
17、小明全家假期外出旅游5天，回到家时发现忘记拔掉电视机的插头，电视机一直处于待机状态，其它电器的插头都已经拔掉，此时电能表的信息如图所示。为了计算浪费了多少电能，小明进行了如下实验探究：让电视机处于待机状态，关闭家中其它电器并将插头拔掉，观察到电能表转动一圈所用的时间是4分钟。小明家的电视机处于待机状态时的电功率是___________W，小明家的电能表在外出旅游前的示数应该是___________。
18、在测小灯泡电功率的实验中，除了需要电源、开关和导线外，还需要 、 、 和 。可先将小灯泡与 和 串联，再与 并联接在电路中。
19、电流通过导体时 能转化成 能，这个现象叫做
20、电饭锅做饭过程是将电能转化为______，电池充电的过程是将电能转化为__________能。
21、有一个阻值为10Ω的定值电阻，它两端的电压为3V，则定值电阻的电功率为 W。
22、在测小灯泡电功率的实验中，连接电路时，应注意：①开关必须是 的；②闭合开关前，滑动变阻器的滑片滑到 位置。
23、一个电热器接在3V的电源上，5m内产生的热量是90J，则这个电热器的电阻是 Ω，通过它的电流是 ， 如果通过这个电热器的电流是原来的2倍，则5mn内它产生的热量是 J。
三、实验题。
24、小明在做“测量小灯泡的电功率”实验时，他按如图所示的电路图选用器材并进行实验．其中电源电压为3V，小灯泡标有“2.5 V”字样，电流表有3A和0.6A两个量程。
在连接电路时，开关应该是________的；选择电流表的_______A量程比较合理。
闭合开关，移动滑动变阻器的滑片至某一位置时，电压表示数为2V，若要测量小灯泡的额定功率，应将滑片P向______端移动，使电压表示数为________V。
下表是小明测得的实验数据．小灯泡的额定功率为___________W。从表中数据还可如道：小灯泡两端电压增大时，灯丝的电阻_____________。
电压U/V 1 2 3 4
电流I/A 0.16 0.26 0.3 0.32
25、如图是探究电流通过导体产生热量的多少跟什么因素有关的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联。
（1）盒内封闭一定量的空气的优点 。是在实验中电流通过电阻产生热量的多少是通过观察 来比较的。
（2）图甲可探究电流产生的热量与 的关系，图乙可探究电流产生的 的关系。
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是
（4）物理研究方法有很多，本实验运用了两种方法：一是 法；二是转换法。
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是
四、计算类综合题。
26、如图是一款冬夏两用风机的工作原理图，工作时可以吹出热风或冷风，其热风档的额定功率为616W。
（1）当开关拨到图中位置“1”时，风机吹出的是________风；
（2）若某次仅将该风机接入电路，风机正常工作并吹出冷风，观察到5min内规格为3000r/（kW h）的电能表转了29转，则风机正常工作电流做功多少焦耳？
（3）求电热丝的阻值。
27、如图甲所示，电源电压保持不变，R0为定值电阻。闭合开关S，将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。求：
（1）电源电压、R0的阻值、滑动变阻器的最大阻值；
（2）当滑片在a端时，通电1min电阻R0产生的热量。
2022—2023学年人教版物理九年级全一册第十八章 电功率 核心素养练习题含答案
人教第十八章 电功率
一、选择题。
1、如图所示，电源电压恒定不变。闭合开关后，滑动变阻器的滑片P由b端移到某点c的过程中，电压表的示数由4V变为3V，电流表的示数由0.2A变为0.3A，由此可知（　　）
A．电源电压为7V
B．R1的阻值为20Ω
C．电路消耗的最小功率为1.2W
D．滑片P在b端时，10秒内R1产生的热量为12J
【答案】C
2、如图是小红同学为她家的蔬菜大棚设计的温度监控电路，R1为定值电阻，R2为用半导体材料制成的热敏电阻。当蔬菜大棚内温度升高时，电流表示数I和电路消耗的总功率P的变化情况分别是（ ）
A．I变大，P不变 B．I变小，P变小
C．I变小，P变大 D．I变大，P变大
【答案】D
3、在实验技能考试中，实验桌上准备的器材有：学生电源、电压表、电流表、滑动变阻器、开关、待测小灯泡及导线若干。在做“测量小灯泡的电功率”实验时，小明在连接电路的过程中，由于疏忽，把两表的位置给颠倒了，其他连接正确无误，当开关闭合后，所产生的现象是（　　）
A.电流表将被烧坏
B.电压表将被烧坏
C.电压表有示数、电流表的示数几乎为零
D.电流表有示数、电压表的示数几乎为零
【答案】C　
4、用如图的装置探究“影响电流热效应的因素”，电阻丝R1和R2分别密封在两只完全相同的烧瓶中，且R1＜R2，瓶中装有质量相等的煤油。下列说法正确的是( )
A．该装置用来探究电流热效应与电流大小的关系
B．闭合开关后，装R1电阻丝的烧瓶中温度计示数上升较快
C．实验中，通过温度计示数的变化来比较电阻丝产生热量的多少
D．将某一烧瓶中的煤油换成等质量的水，可比较煤油和水的比热容大
【答案】C
5、甲、乙两个用电器并联在同一电源上，甲的电阻是乙的3倍，则在相同的通电时间内，通过甲、乙两个用电器的电功之比是（ ）
A．2∶3 B．2∶1 C．9∶2 D．1∶3
【答案】D
6、关于电流做功过程中的能量转化，下列说法中错误的是（ ）
A．电动机主要是把电能转化为机械能
B．白炽灯主要是把电能转化为内能
C．给蓄电池充电是化学能转化为电能
D．电炉主要是把电能转化为内能
【答案】C
7、小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A．灯泡L2发生了断路
B．灯泡L1发生了短路
C．由于灯泡L2的电阻较大，其实际功率较小
D．由于灯泡L2的电阻较小，其实际功率较小
【答案】D
8、在“测量小灯泡的电功率” 实验中， 某同学连接好电路， 闭合开关后， 移动滑动变阻器的滑片， 当滑动变阻器接入电路中的电阻变大时，电压表的示数也随着变大， 反之， 随着变小，则发生这一现象的原因是（　　 ）
A、电压表的正、 负接线柱接反了 B、电压表的量程选择不合适
C、电压表坏了 D、电压表与滑动变阻器并联
【答案】D　
9、如图所示是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。由电路图可知（　　）
A．只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
【答案】C
10、下列用电器工作时，将电能转化为机械能的是（ ）
A．电暖炉 B．电热水壶
C．电饭锅 D．电动自行车
【答案】D
11、如果加在某定值电阻两端的电压从8V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（ ）
A．0.2W B．1.8W Ｃ．2.0W D．8.0W
【答案】B
12、在“测量小灯泡的电功率”的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表。分析表中数据得到的下列结论，正确的是(　　)
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A.灯丝的电阻随电压的增大而减小
B．小灯泡的额定功率为0.8 W
C．小灯泡的额定功率为四次功率的平均值
D．通过小灯泡的电流与它两端的电压成正比
【答案】B　
13、（双选）如图甲是一个电加热器的工作原理图，其中 R1 和 R2 是阻值不变的发热电阻；图乙是它的部分参数。当电加热器正常工作时，下列说法正确的是
A.只闭合开关 S，加热器的功率为 990W
B.开关S闭合，S1由断开到闭合，电路中电流变大，R2的功率变大
C.加热器在保温状态下工作 5min，产生3.3×104J 的热量
D.电阻 R1与 R2的阻值之比为 1∶8
【答案】BC
14、如图所示是某同学家里用的电能表，下列说法中正确的是（ ）
A.“220V”表示电能表应该接在“0~220V”的电路中使用
B.“10（20）A”说明电能表的标定电流为10A
C.“3000 r/(kW· h)”表示电能表上的转盘转过一转消耗的电能是3000kW·h
D.电能表上的数据显示该同学家这个月消耗的电能为107度
【答案】B
15、标有“6V 6W”、“3V 3W”的灯L1和L2，若将它们并联接在某电源上，两灯都发光，下列说法正确的是（ ）
A．灯L1比灯L2亮
B．灯L1、L2的实际功率之比为2∶1
C．电源电压为3V时，灯L2正常发光
D．电源电压为9V时，灯L1 、L2都正常发光
【答案】C
二、填空题。
16、小雷家电能表上月底的示数 ，本月底的示数如图所示，她家本月消耗电能为 kW h． 该电能表的转盘转过 1500 转时，消耗的电能为 kW h。
【答案】80；0.5。
17、小明全家假期外出旅游5天，回到家时发现忘记拔掉电视机的插头，电视机一直处于待机状态，其它电器的插头都已经拔掉，此时电能表的信息如图所示。为了计算浪费了多少电能，小明进行了如下实验探究：让电视机处于待机状态，关闭家中其它电器并将插头拔掉，观察到电能表转动一圈所用的时间是4分钟。小明家的电视机处于待机状态时的电功率是___________W，小明家的电能表在外出旅游前的示数应该是___________。
【答案】5 08120
18、在测小灯泡电功率的实验中，除了需要电源、开关和导线外，还需要 、 、 和 。可先将小灯泡与 和 串联，再与 并联接在电路中。
【答案】电流表 电压表 滑动变阻器 小灯泡 电流表 滑动变阻器 电压表
19、电流通过导体时 能转化成 能，这个现象叫做
【答案】电 内 电流热效应
20、电饭锅做饭过程是将电能转化为______，电池充电的过程是将电能转化为__________能。
【答案】内能 化学
21、有一个阻值为10Ω的定值电阻，它两端的电压为3V，则定值电阻的电功率为 W。
【答案】0.9
22、在测小灯泡电功率的实验中，连接电路时，应注意：①开关必须是 的；②闭合开关前，滑动变阻器的滑片滑到 位置。
【答案】断开 电阻最大
23、一个电热器接在3V的电源上，5m内产生的热量是90J，则这个电热器的电阻是 Ω，通过它的电流是 ， 如果通过这个电热器的电流是原来的2倍，则5mn内它产生的热量是 J。
【答案】30 0.1 360
三、实验题。
24、小明在做“测量小灯泡的电功率”实验时，他按如图所示的电路图选用器材并进行实验．其中电源电压为3V，小灯泡标有“2.5 V”字样，电流表有3A和0.6A两个量程。
在连接电路时，开关应该是________的；选择电流表的_______A量程比较合理。
闭合开关，移动滑动变阻器的滑片至某一位置时，电压表示数为2V，若要测量小灯泡的额定功率，应将滑片P向______端移动，使电压表示数为________V。
下表是小明测得的实验数据．小灯泡的额定功率为___________W。从表中数据还可如道：小灯泡两端电压增大时，灯丝的电阻_____________。
电压U/V 1 2 3 4
电流I/A 0.16 0.26 0.3 0.32
【答案】断开 0.6 a 2.5 0.75 增大
25、如图是探究电流通过导体产生热量的多少跟什么因素有关的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒内，盒内封闭一定量的空气，其中图乙中另取5Ω电阻在盒外与盒内电阻并联。
（1）盒内封闭一定量的空气的优点 。是在实验中电流通过电阻产生热量的多少是通过观察 来比较的。
（2）图甲可探究电流产生的热量与 的关系，图乙可探究电流产生的 的关系。
（3）图乙中右侧盒外连接的5Ω电阻，它的作用是
（4）物理研究方法有很多，本实验运用了两种方法：一是 法；二是转换法。
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是
【答案】
（1）空气受热容易膨胀，便于实验观察&两个U形管中液面的高度差
（2）电阻&热量与电流
（3）使电阻c、d中的电流不相等
（4）控制变量
（5）空气盒气密性不好
四、计算类综合题。
26、如图是一款冬夏两用风机的工作原理图，工作时可以吹出热风或冷风，其热风档的额定功率为616W。
（1）当开关拨到图中位置“1”时，风机吹出的是________风；
（2）若某次仅将该风机接入电路，风机正常工作并吹出冷风，观察到5min内规格为3000r/（kW h）的电能表转了29转，则风机正常工作电流做功多少焦耳？
（3）求电热丝的阻值。
【答案】（1）热
（2）电能表转过29转消耗的电能：
W= kW h= ×3.6×106J=3.48×104J；
风机的功率：
P凉风= = =0.116kW=116W，
答：风机正常工作电流做功3.48×104J；
（3）因电路中的总功率等于各用电器功率之和，
所以，电热丝的功率：
PR=P热风﹣P凉风=616W﹣116W=500W，
由P= 得电热丝的阻值：
R= = =96.8Ω．
答：电热丝的阻值为96.8Ω。
27、如图甲所示，电源电压保持不变，R0为定值电阻。闭合开关S，将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图像如图乙所示。求：
（1）电源电压、R0的阻值、滑动变阻器的最大阻值；
（2）当滑片在a端时，通电1min电阻R0产生的热量。
【答案】（1）12V 10Ω 20Ω （2）96J
