2022—2023学年物理人教版九年级全一册第16章 电压 电阻 能力训练题（含答案）

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 能力训练题含答案
人教第16章 电压 电阻
一、选择题。

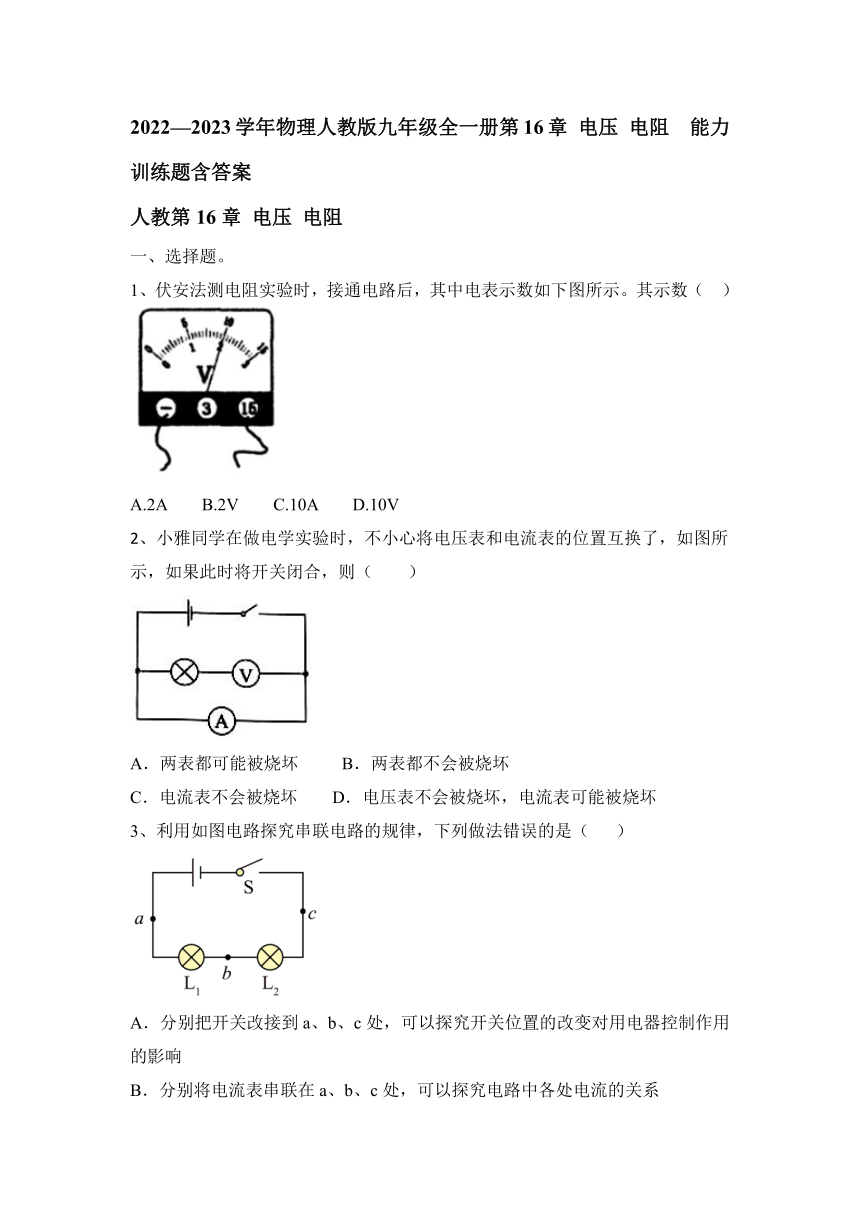

1、伏安法测电阻实验时，接通电路后，其中电表示数如下图所示。其示数（ ）
A.2A B.2V C.10A D.10V
2、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
3、利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
4、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是 ( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
5、将滑动变阻器的滑片向左移动时，图中哪一种连接方法可使滑动变阻器接入电路中电阻减小（　　）
A． B．
C． D．
6、如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。下列接法符合要求的是（ ）
A．M接C，N接D B．M接B，N接B
C．M接A，N接B D．M接A，N接D
7、下列数据中，最符合实际情况的是（ ）
A.厦门夏天最高气温接近40°C B.人体感觉舒适的气温是15°C
C.一节新的干电池电压2V D.对人体的安全电压是36V

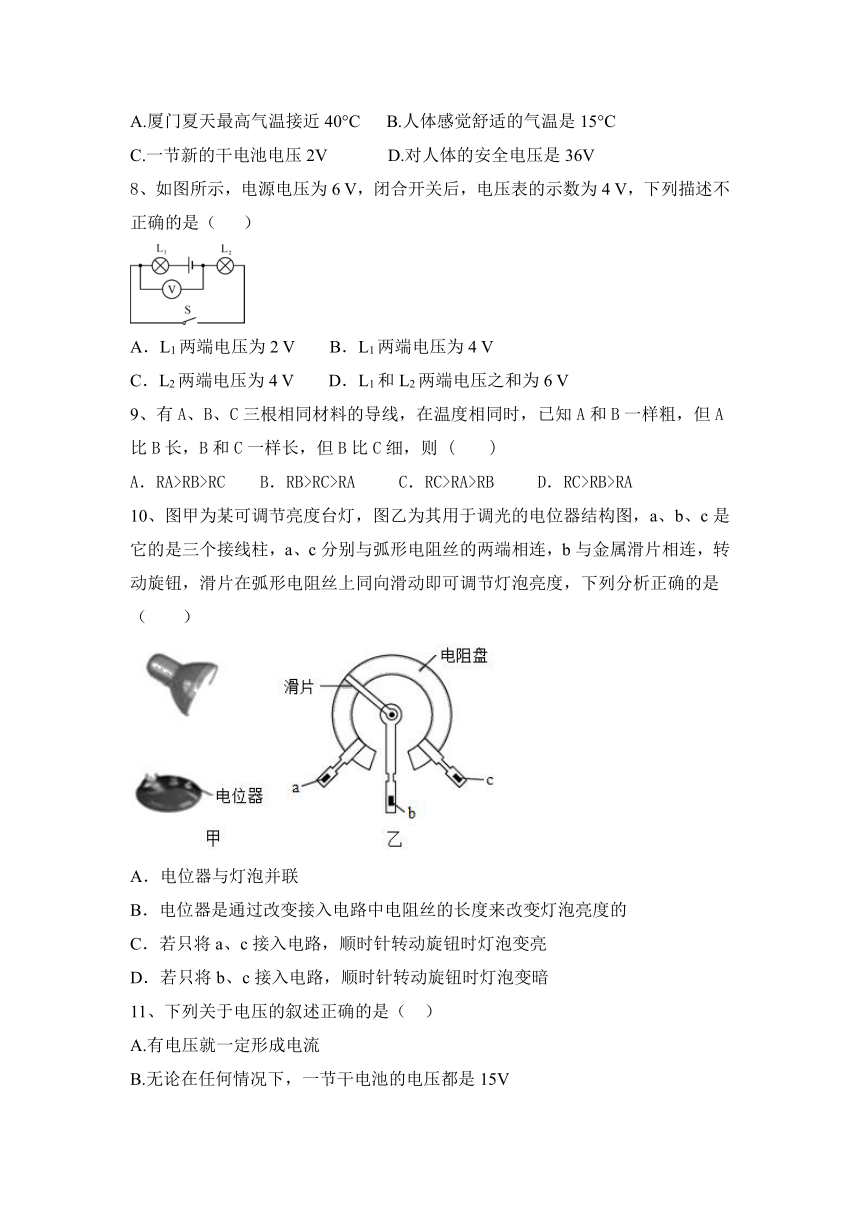

8、如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是（ ）
A．L1两端电压为2 V B．L1两端电压为4 V
C．L2两端电压为4 V D．L1和L2两端电压之和为6 V
9、有A、B、C三根相同材料的导线，在温度相同时，已知A和B一样粗，但A比B长，B和C一样长，但B比C细，则 (　　)
A．RA>RB>RC　　B．RB>RC>RA C．RC>RA>RB D．RC>RB>RA
10、图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
11、下列关于电压的叙述正确的是（ ）
A.有电压就一定形成电流
B.无论在任何情况下，一节干电池的电压都是15V
C.电压只能使自由电子发生定向移动
D.电压是使自由电荷发生定向移动形成电流的原因
12、在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V
*13、如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V B．L1两端的电压为5V
C．L2两端的电压为2V D．L2两端的电压为3V
14、一根长1 m的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻(　　)
A．大于R B．等于R C．小于R D．无法判断其变化
15、生活中常用的可调节亮度的台灯，实际上是通过旋钮调节电路中的变阻器来调节灯的亮度。以下关于这种灯的说法不正确的是（　　）
A．变阻器和灯泡是串联的
B．灯越亮时变阻器接入电路中的电阻值越小
C．台灯上不需要安装开关
D．灯光弱比灯光强时电路中的电流小
二、填空题。
16、在“用电压表测电压”实验中，电压表________直接接在电源两端（选填“能”或“不能”），所测电压不得超过它的________。

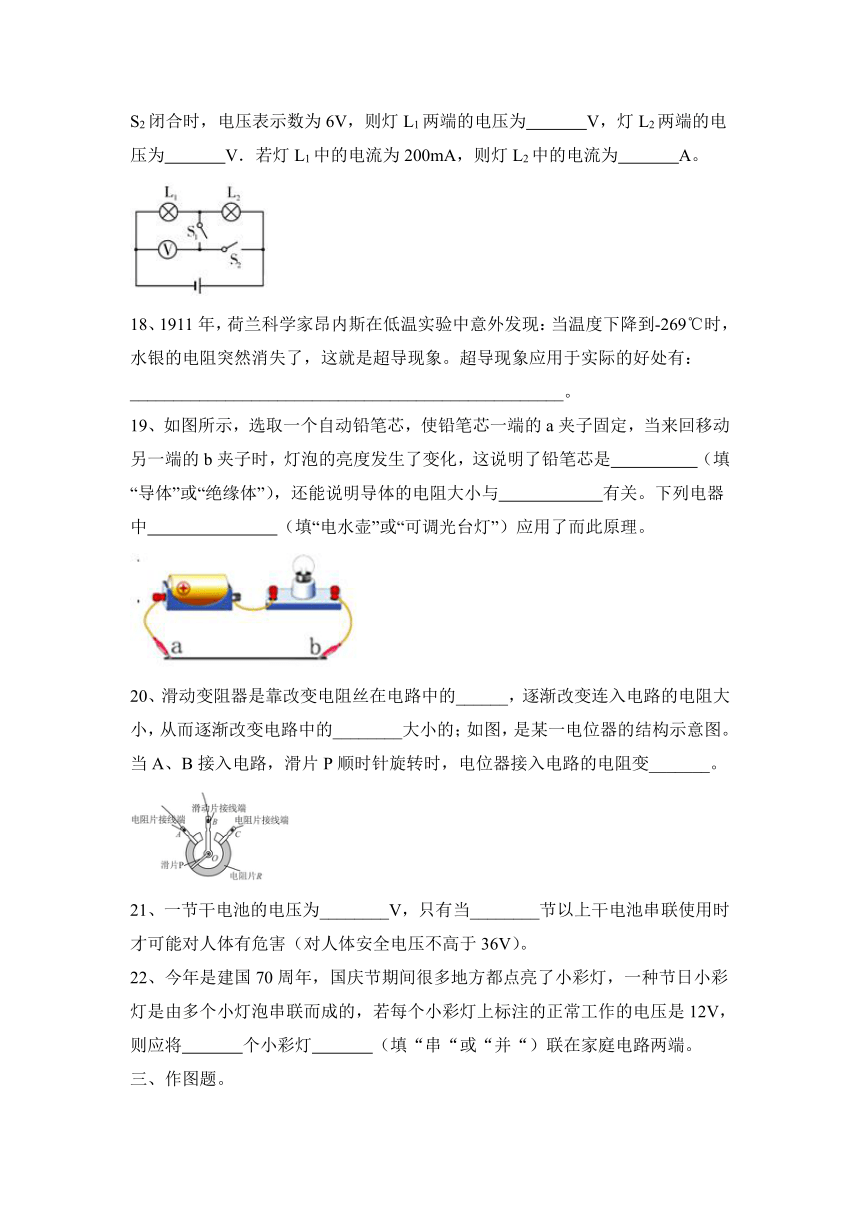

17、如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开，S2闭合时，电压表示数为6V，则灯L1两端的电压为　 　V，灯L2两端的电压为　 　V．若灯L1中的电流为200mA，则灯L2中的电流为　 　A。
18、1911年，荷兰科学家昂内斯在低温实验中意外发现：当温度下降到-269℃时，水银的电阻突然消失了，这就是超导现象。超导现象应用于实际的好处有：__________________________________________________。
19、如图所示，选取一个自动铅笔芯，使铅笔芯一端的a夹子固定，当来回移动另一端的b夹子时，灯泡的亮度发生了变化，这说明了铅笔芯是　 （填“导体”或“绝缘体”），还能说明导体的电阻大小与　 有关。下列电器中　 　（填“电水壶”或“可调光台灯”）应用了而此原理。
20、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
21、一节干电池的电压为________V，只有当________节以上干电池串联使用时才可能对人体有危害（对人体安全电压不高于36V）。
22、今年是建国70周年，国庆节期间很多地方都点亮了小彩灯，一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作的电压是12V，则应将　 　个小彩灯　 　（填“串“或“并“）联在家庭电路两端。
三、作图题。
23、已知通过L1和L2的电流分别是0.2 A和0.3 A，请按下列要求连接实物图，并画出电路图：(1)电压表测量L1的电压；(2)电流表测量通过L1和L2的电流；(3)两节干电池串联起来使用；(4)连线不能交叉。
四、实验题。
24、在“用滑动变阻器改变小灯泡的亮度”的实验中
（1）请你根据实物图，在虚线框内画出对应的电路图。
（2）在实验前，开关应处于　 　状态，滑动变阻器的滑片应移到　 　端（填左或右）。
（3）某小组在实验中发现闭合开关后，无论怎样移动滑片灯泡不亮，电流表无示数，电压表有示数，其原因可能是　 　 。
25、在探究串联电路的电压特点时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个串联起来接在相同电源上，组成如图1所示的电路。然后把一个电压表分别接入电路中AB，BC，AC间测量电压，并记录数据。
（1）小王同学将电压表接在AB之间，闭合开关，电压表指针如图2所示，他应该断开开关，　 　，重新进行试验。
（2）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小明的办法是　 　（选填“正确”或“错误”）的，原因是　 　。
（3）老师收集到几个组的数据如表：
组别 L1规格 L2规格 UAB/V UBC/V UAC/V
1 甲 甲 1.4 1.4 2.9
2 乙 丙 1.3 1.7 3.0
3 甲 丁 1.6 1.5 3.0
4 甲 丁 1.6 1.4 3.0
对于测量数据的相关分析，以下说法正确的两个是　 　。
A．第1组数据没有测量误差 B．分析多组数据是为了减小误差
C．选用不同规格的灯进行实验，可使结论更具普遍性
D．第1、3组数据的偏差可能是电压表未调零引起的。
五、计算题。
26、如图所示的电路中，闭合开关，电压表的示数是，电压表的示数为9V，若电源电压为。求：
（1）L1两端的电压；
（2）L2两端的电压；
（3）L3两端的电压。
27、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 能力训练题含答案
人教第16章 电压 电阻
一、选择题。
1、伏安法测电阻实验时，接通电路后，其中电表示数如下图所示。其示数（ ）
A.2A B.2V C.10A D.10V
【答案】D
2、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
【答案】D
3、利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
【答案】C
4、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A =0.4A、I B =0.2A、I C =0.2A，在表格中记录数据后，下一步应该做的是 ( )
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
【答案】C
5、将滑动变阻器的滑片向左移动时，图中哪一种连接方法可使滑动变阻器接入电路中电阻减小（　　）
A． B．
C． D．
【答案】A
6、如图电路闭合开关后，滑动变阻器的滑片P向左移动，灯泡变亮。下列接法符合要求的是（ ）
A．M接C，N接D B．M接B，N接B
C．M接A，N接B D．M接A，N接D
【答案】D
7、下列数据中，最符合实际情况的是（ ）
A.厦门夏天最高气温接近40°C B.人体感觉舒适的气温是15°C
C.一节新的干电池电压2V D.对人体的安全电压是36V
【答案】A
8、如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，下列描述不正确的是（ ）
A．L1两端电压为2 V B．L1两端电压为4 V
C．L2两端电压为4 V D．L1和L2两端电压之和为6 V
【答案】B
9、有A、B、C三根相同材料的导线，在温度相同时，已知A和B一样粗，但A比B长，B和C一样长，但B比C细，则 (　　)
A．RA>RB>RC　　B．RB>RC>RA C．RC>RA>RB D．RC>RB>RA
【答案】A
10、图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（　　）
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
【答案】B
11、下列关于电压的叙述正确的是（ ）
A.有电压就一定形成电流
B.无论在任何情况下，一节干电池的电压都是15V
C.电压只能使自由电子发生定向移动
D.电压是使自由电荷发生定向移动形成电流的原因
【答案】D
12、在探究串联电路电压关系的实验中，物理实验小组按如图所示的电路测得电压表V的示数是3.8V，电压表V1的示数是2.3V，电压表V2的示数应为（ ）
A．1.5V B．3.8V C．2.3V D．6.1V
【答案】A
*13、如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V B．L1两端的电压为5V
C．L2两端的电压为2V D．L2两端的电压为3V
【答案】D
14、一根长1 m的导线，电阻为R，先把它剪去一半，再将剩下的一半拉长到1 m，此时它的电阻(　　)
A．大于R B．等于R C．小于R D．无法判断其变化
【答案】A
15、生活中常用的可调节亮度的台灯，实际上是通过旋钮调节电路中的变阻器来调节灯的亮度。以下关于这种灯的说法不正确的是（　　）
A．变阻器和灯泡是串联的
B．灯越亮时变阻器接入电路中的电阻值越小
C．台灯上不需要安装开关
D．灯光弱比灯光强时电路中的电流小
【答案】C
二、填空题。
16、在“用电压表测电压”实验中，电压表________直接接在电源两端（选填“能”或“不能”），所测电压不得超过它的________。
【答案】能；量程
17、如图所示的电路中，当S1闭合、S2断开时，电压表示数为2.5V；当S1断开，S2闭合时，电压表示数为6V，则灯L1两端的电压为　 　V，灯L2两端的电压为　 　V．若灯L1中的电流为200mA，则灯L2中的电流为　 　A。
【答案】2.5；3.5；0.2
18、1911年，荷兰科学家昂内斯在低温实验中意外发现：当温度下降到-269℃时，水银的电阻突然消失了，这就是超导现象。超导现象应用于实际的好处有：__________________________________________________。
【答案】电能输送过程降低电能损耗）或“电厂发电过程降低电能损耗”、“储存电力过程降低电能损耗”、 “因不考虑散热问题，可使电子设备微型化”等）
19、如图所示，选取一个自动铅笔芯，使铅笔芯一端的a夹子固定，当来回移动另一端的b夹子时，灯泡的亮度发生了变化，这说明了铅笔芯是　 （填“导体”或“绝缘体”），还能说明导体的电阻大小与　 有关。下列电器中　 　（填“电水壶”或“可调光台灯”）应用了而此原理。
【答案】导体；长度；可调光台灯
20、滑动变阻器是靠改变电阻丝在电路中的______，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变_______。
【答案】长度 电流 小
21、一节干电池的电压为________V，只有当________节以上干电池串联使用时才可能对人体有危害（对人体安全电压不高于36V）。
【答案】1.5；24
22、今年是建国70周年，国庆节期间很多地方都点亮了小彩灯，一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作的电压是12V，则应将　 　个小彩灯　 　（填“串“或“并“）联在家庭电路两端。
【答案】19；串
三、作图题。
23、已知通过L1和L2的电流分别是0.2 A和0.3 A，请按下列要求连接实物图，并画出电路图：(1)电压表测量L1的电压；(2)电流表测量通过L1和L2的电流；(3)两节干电池串联起来使用；(4)连线不能交叉。
【答案】如图所示：
四、实验题。
24、在“用滑动变阻器改变小灯泡的亮度”的实验中
（1）请你根据实物图，在虚线框内画出对应的电路图。
（2）在实验前，开关应处于　 　状态，滑动变阻器的滑片应移到　 　端（填左或右）。
（3）某小组在实验中发现闭合开关后，无论怎样移动滑片灯泡不亮，电流表无示数，电压表有示数，其原因可能是　 　 。
【答案】（1）如图所示：
（2）断开；左； （3）灯泡断路。
25、在探究串联电路的电压特点时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个串联起来接在相同电源上，组成如图1所示的电路。然后把一个电压表分别接入电路中AB，BC，AC间测量电压，并记录数据。
（1）小王同学将电压表接在AB之间，闭合开关，电压表指针如图2所示，他应该断开开关，　 　，重新进行试验。
（2）测出L1两端的电压后，小希断开开关，准备拆下电压表，改接在B、C之间。小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可。小明的办法是　 　（选填“正确”或“错误”）的，原因是　 　。
（3）老师收集到几个组的数据如表：
组别 L1规格 L2规格 UAB/V UBC/V UAC/V
1 甲 甲 1.4 1.4 2.9
2 乙 丙 1.3 1.7 3.0
3 甲 丁 1.6 1.5 3.0
4 甲 丁 1.6 1.4 3.0
对于测量数据的相关分析，以下说法正确的两个是　 　。
A．第1组数据没有测量误差 B．分析多组数据是为了减小误差
C．选用不同规格的灯进行实验，可使结论更具普遍性
D．第1、3组数据的偏差可能是电压表未调零引起的。
【答案】（1）换用电压表0～3V的量程；
（2）错误；电压表正负接线柱接反了； （3）CD。
五、计算题。
26、如图所示的电路中，闭合开关，电压表的示数是，电压表的示数为9V，若电源电压为。求：
（1）L1两端的电压；
（2）L2两端的电压；
（3）L3两端的电压。
【答案】（1）3V；（2）4.5V；（3）4.5V。
【详解】如图电路，开关闭合后，三个灯串联，电压表V1测量L1和L2灯的电压，电压表V2测量L2和L3灯的电压；
（1）电源电压为12V，电压表的示数为9V，根据串联电路电压等于各部分电压之和可得：
L1灯的电压为：；
（2）电压表示数为，根据串联电路电压等于各部分电压之和可得，L2灯的电压为：
；
（3）电压表的示数为9V，根据串联电路电压等于各部分电压之和可得，L3灯的电压为：
。
27、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：
（1）灯泡L1两端的电压．
（2）灯泡L2两端的电压．
【答案】（1）电压表V并联在L1两端，所以是测量灯L1两端的电压：U1=1V；
（2）L1、L2串联，由串联电路电压的规律得：灯L2两端的电压：U2=U-U1=3V-1V=2V；
答：（1）灯泡L1两端的电压为1V；
（2）灯泡L2两端的电压为2V；
