第三章 交变电流
3.2 交变电流的描述
【课标要求】能用公式和图像正弦交变电流
【学习目标】1．知道交变电流的周期、频率的概念，会用图像找出周期频率2．掌握交变电流有效值的概念，并会用“等效”的思想计算有效值3. 会用图像求正弦交流电的峰值、有效值、瞬时值

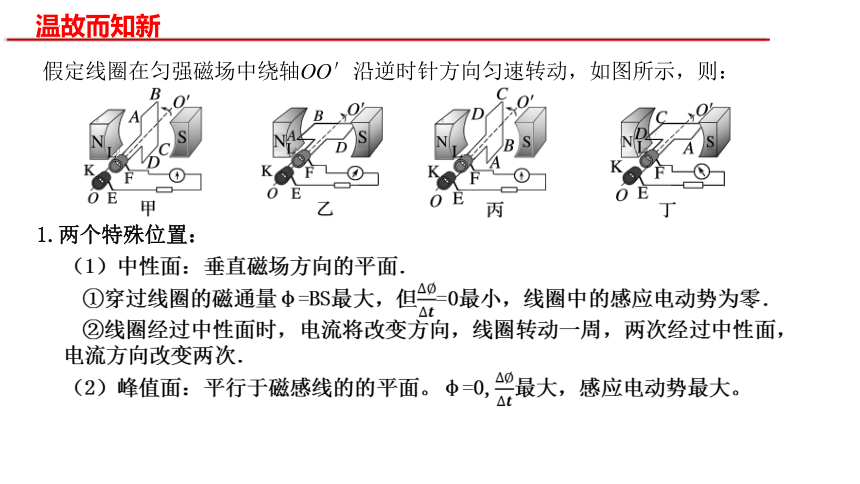

假定线圈在匀强磁场中绕轴OO′沿逆时针方向匀速转动，如图所示，则：
温故而知新
（1）中性面：垂直磁场方向的平面．
①穿过线圈的磁通量φ=BS最大，但=0最小，线圈中的感应电动势为零．
②线圈经过中性面时，电流将改变方向，线圈转动一周，两次经过中性面，电流方向改变两次．
（2）峰值面：平行于磁感线的的平面。φ=0,最大，感应电动势最大。
1.两个特殊位置：

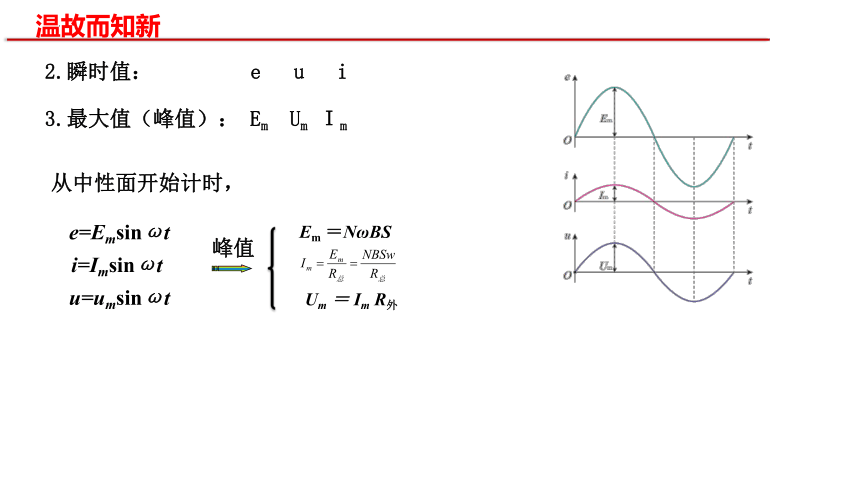

从中性面开始计时，
温故而知新
3.最大值（峰值）： Em Um Ｉm
2.瞬时值： e u i
e=Emsinωt
i=Imsinωt
u=umsinωt
Em ＝NωBS
峰值
Um ＝ Im R外
正弦式交变电流的大小和方向都随时间发生周期性变化，认真观察下面两个交变电流的i-t图像，说出它们有什么不同？
i
O
2
4
6
t/s
8
i
O
2
4
6
t/s
8
i1
i1

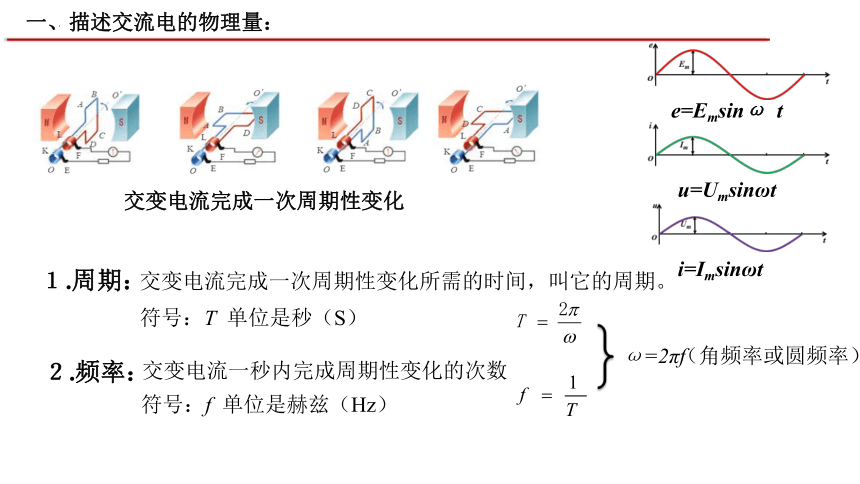

一、描述交流电的物理量：
交变电流完成一次周期性变化所需的时间，叫它的周期。
１.周期：
交变电流完成一次周期性变化
符号：T 单位是秒（S）
２.频率：
交变电流一秒内完成周期性变化的次数
符号：f 单位是赫兹（Hz）
ω=2πf
（角频率或圆频率）
e=Emsinω t
i=Imsinωt
u=Umsinωt
例1.如图所示是我国家庭电路中的交变电流 u-t 图，分析下列问题：
（1）交流电流完成一次周期性变化（线圈转动一圈）所用多少时间？
（2）交流电流在1s内完成多少次周期性变化？
（3）由前2问，可知周期和频率有什么关系？
（4）在1s内电流方向变化多少次？
0.02 s
周期 T
频率 f
u / V
O
1
2
t/ 10-2 s
3
（5）产生交变电流的线圈转动的角速度多大？
甲、乙图中电炉烧水,设壶材料相同、水质量相等、水的初温相同．若恒定直流I=3A的电源用10分钟把水烧开，交流电也用10分钟把水烧开.说明了什么？
情景：
二、描述交变电流大小的物理量
i
i
3
t
t
恒定直流I=3A的电流和这个交流通过相同的电阻，在相同的时间内产生的热量相等，这时我们就把恒定直流电流的数值（I=3A）叫做这个交流电流的有效值。
让交流电和恒定直流电通过相同的电阻，如果它们在相同时间内产生的热量相等，这一交流电的有效值就跟这个直流电的数值相等。
二、描述交变电流大小的物理量
3、有效值：
图3.2-2是通过一个 R 为1 Ω的电阻的电流 i 随时间变化的曲线。这个电流不是恒定电流。
1. 怎样计算通电1 s内电阻 R 中产生的热量？
2. 如果有一个大小、方向都不变的恒定电流
通过这个电阻R，也能在1 s内产生同样的热，这个电流是多大？
解析: 图象反映的交变电流可以分为4段.前半个周期中,0-0.2S内,可看成电流大小为1A的恒定电流,0.2S-0.5S内，可看成电流大小为2A的恒定电流.后半个周期的电流与前半个周期方向相反，但产生热量相同.
让交流电和直流电通过相同的电阻，如果它们在相同时间内产生的热量相等，这一交流电的有效值就跟这个直流电的数值相等。
二、描述交变电流大小的物理量
3、有效值：
正弦（或余弦）交变电流有效值与最大值之间的关系：
有效值的求解方法：Q直=Q交
例2.如图表示交流的电流随时间变化的图像,求它们电流的有效值。
保险丝的熔断电流是指有效值
无特别说明时提到的交变电流的数值是指有效值
交流用电设备上所标的额定电压和额定电流是指有效值
交流电压表、电流表测量的数值是指有效值
×
×
×
×
√
√
例3.小型交流发电机中，矩形金属线圈在匀强磁场中匀速运动，产生的感应电动势与时间呈正弦函数关系，如图所示。该阻值为r=4 Ω的线圈与一个R＝6 Ω的电阻构成闭合电路。
（1）交变电流的周期和频率？
（2）交变电流的电动势的最大值和有效值？
（3）感应电动势的瞬时值表达式？
（4）若改变交流电源的频率，保持其峰值不变，其电动势的有效值是否改变？
（5）交流电流表、电压表的示数？
（6）电阻的热功率？
不变
或
1.观察思考：观察铭牌上用电器的各种参数，回答下面的问题：
1.铭牌上的参数各代表什么意思？
2.如果有一个如下图所示的交变电流加在如图所示的电容器上，该电容器能安全工作吗？
0
t/s
u/V
200V
-200V
0.02
0.04
当堂检测
2.某交流电压随时间的变化规律如图所示，则此交流电的频率是_____Hz。若将该电压加在10uF的电容器上，则电容器的耐压值不应小于______V；若将该电压加在一阻值为1KΩ的纯电阻用电器上，用电器恰能正常工作，为避免意外事故的发生，该电路中保险丝的额定电流不能低于______ A。
200
－200
2
0.25
200
u/V
t/s
当堂检测
3.如图所示交流发电机的矩形线圈边长ab＝cd＝0.4 m，ad＝bc＝0.2 m，线圈匝数N＝100，电阻r＝1 Ω，线圈在磁感应强度B＝0.2 T的匀强磁场中绕垂直于磁场的轴以ω＝100π rad/s的角速度匀速转动，外接电阻R＝9 Ω，以图示时刻开始计时，则
(1)感应电动势的最大值
(2)由图示位置转过60°时的瞬时感应电动势
(3)由图示位置转过60°的过程中产生的平均感应电动势
(4)由图示位置转过60°的过程中通过电阻R的电荷量
(5)交流电压表的示数
(6)线圈转动一周产生的总热量
当堂检测
项目 物理含义 重要关系 适用情况
瞬时值 交变电流某一时刻的值 计算线圈某一时刻的受力（安培力）情况
最大值 最大的瞬时值 确定电容器的耐压值或击穿电压
有效值 跟交变电流的热效应等效的 恒定电流值、电压值 正弦式交变电流 (1)电流热效应相关量(如功、功率、热量)
(2)交流电表（电压表、电流表）的测量值
(3)电气设备铭牌标注额定电压、额定电流
(4)保险丝的熔断电流
平均值 交变电流图象中图线与时间轴所围面积与时间比值 (1)某段时间内产生的平均感应电动势
(2)某段时间内产生感应电流的平均值
(3)某段时间内通过横截面的电荷量
交变电流四值比较：
