苏教版（2019）高中数学必修第二册 13.1.3_直观图的斜二测画法_练习（解析版）

第十三章　立体几何初步
13.1　基本立体图形
13.1.3 直观图的斜二测画法
一、选择题
1.关于斜二测画法所得直观图，以下说法正确的是(　　)
A.等腰三角形的直观图仍是等腰三角形
B.正方形的直观图为平行四边形
C.梯形的直观图不是梯形
D.正三角形的直观图一定为等腰三角形
2.在用斜二测画法画水平放置的△ABC时，若∠A的两边分别平行于x轴、y轴，则在直观图中∠A′等于(　　)
A.45° B.135°
C.90° D.45°或135°
3.已知一个正方形的直观图是一个平行四边形，其中有一边长为4，则此正方形的面积为(　　)
A.16 B.64
C.16或64 D.无法确定
4.如图所示，△A′B′C′是水平放置的△ABC的直观图，则在原△ABC的三边及中线AD中，最长的线段是(　　)
A.AB B.AD
C.BC D.AC
5.下面每个选项的2个边长为1的正△ABC的直观图不是全等三角形的一组是(　　)
二、填空题
6.利用斜二测画法得到：
①三角形的直观图是三角形；
②平行四边形的直观图是平行四边形；
③正方形的直观图是正方形；
④菱形的直观图是菱形.
以上结论中，正确的是________(填序号).
7.水平放置的△ABC的斜二测直观图如图所示，已知A′C′＝3，B′C′＝2，则AB边上的中线的实际长度为________.
8.如图所示，一个水平放置的正方形ABCO，它在直角坐标系xOy中，点B的坐标为(2，2)，则用斜二测画法画出的正方形的直观图中，顶点B′到x′轴的距离为________.
三、解答题
9.一个机器部件，它的下面是一个圆柱，上面是一个圆锥，并且圆锥的底面与圆柱的上底面重合，圆柱的底面直径为3 cm，高为3 cm，圆锥的高为3 cm，画出此机器部件的直观图.
10.如图，四边形O′A′B′C′是梯形OABC的直观图，其直观图面积为S，求梯形OABC的面积S′.
能力提升
11.如图，正方形O′A′B′C′的边长为1 cm，它是水平放置的一个平面图形的直观图，则原图形的周长是________.
12.如图所示，梯形ABCD中，AB∥CD，AB＝4 cm，CD＝2 cm，∠DAB＝30°，AD＝3 cm，试画出它的直观图.
创新猜想

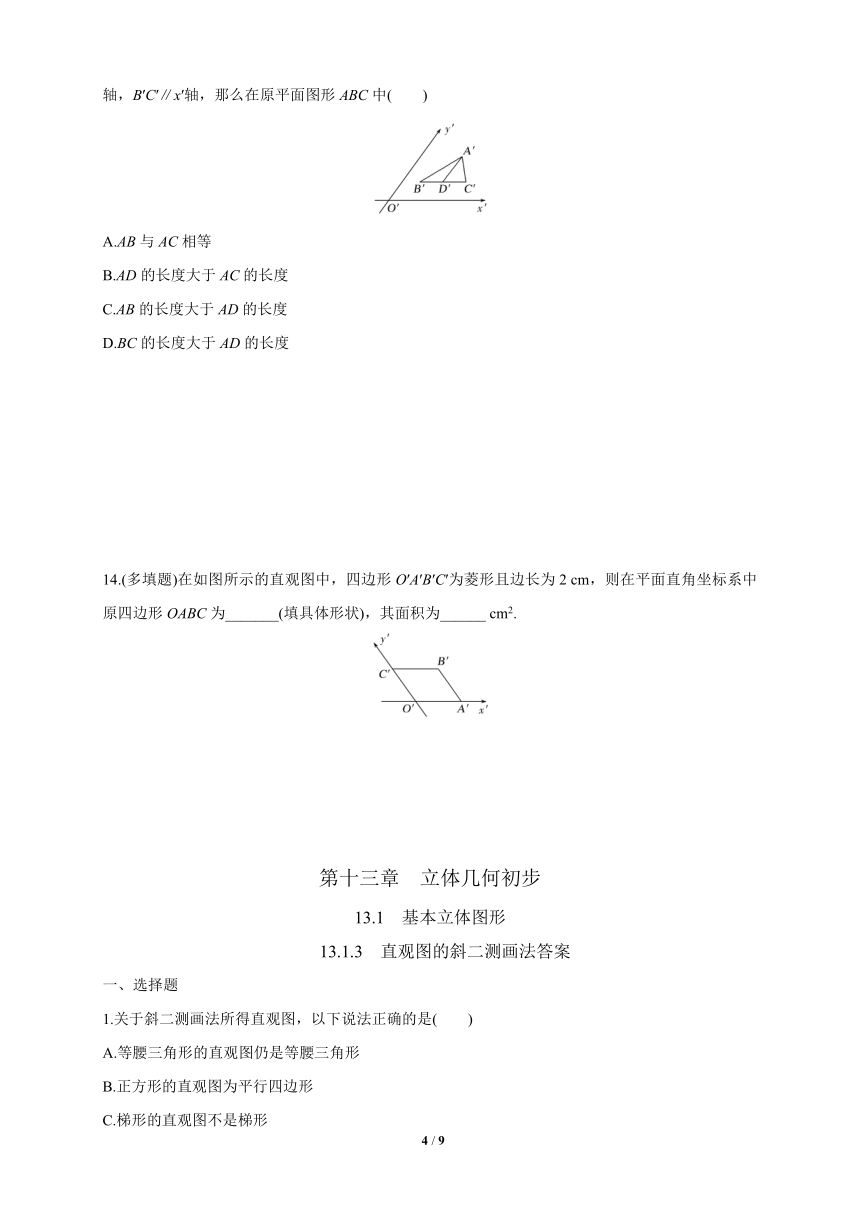

13.(多选题)如图所示是斜二测画法画出的水平放置的三角形的直观图，D′为B′C′的中点，且A′D′∥y′轴，B′C′∥x′轴，那么在原平面图形ABC中(　　)
A.AB与AC相等
B.AD的长度大于AC的长度
C.AB的长度大于AD的长度
D.BC的长度大于AD的长度
14.(多填题)在如图所示的直观图中，四边形O′A′B′C′为菱形且边长为2 cm，则在平面直角坐标系中原四边形OABC为_______(填具体形状)，其面积为______ cm2.
第十三章　立体几何初步
13.1　基本立体图形
13.1.3 直观图的斜二测画法答案
一、选择题
1.关于斜二测画法所得直观图，以下说法正确的是(　　)
A.等腰三角形的直观图仍是等腰三角形
B.正方形的直观图为平行四边形
C.梯形的直观图不是梯形
D.正三角形的直观图一定为等腰三角形
【解析】　由于直角在直观图中有的成为45°，有的成为135°；当线段与x轴平行时，在直观图中长度不变且仍与x轴平行，因此答案为B.
【答案】　B
2.在用斜二测画法画水平放置的△ABC时，若∠A的两边分别平行于x轴、y轴，则在直观图中∠A′等于(　　)
A.45° B.135°
C.90° D.45°或135°
【解析】　因∠A的两边分别平行于x轴、y轴，故∠A＝90°，在直观图中，按斜二测画法规则知∠x′O′y′＝45°或135°，即∠A′＝45°或135°，故选D.
【答案】　D
3.已知一个正方形的直观图是一个平行四边形，其中有一边长为4，则此正方形的面积为(　　)
A.16 B.64
C.16或64 D.无法确定
【解析】　等于4的一边在原图形中可能等于4，也可能等于8，所以正方形的面积为16或64.
【答案】　C
4.如图所示，△A′B′C′是水平放置的△ABC的直观图，则在原△ABC的三边及中线AD中，最长的线段是(　　)
A.AB B.AD
C.BC D.AC
【解析】　还原△ABC，即可看出△ABC为直角三角形，故其斜边AC最长.
【答案】　D
5.下面每个选项的2个边长为1的正△ABC的直观图不是全等三角形的一组是(　　)
【解析】　可分别画出各组图形的直观图，观察可得结论.
【答案】　C
二、填空题
6.利用斜二测画法得到：
①三角形的直观图是三角形；
②平行四边形的直观图是平行四边形；
③正方形的直观图是正方形；
④菱形的直观图是菱形.
以上结论中，正确的是________(填序号).
【解析】　斜二测画法得到的图形与原图形中的线线相交、线线平行关系不会改变，因此三角形的直观图是三角形，平行四边形的直观图是平行四边形.
【答案】　①②
7.水平放置的△ABC的斜二测直观图如图所示，已知A′C′＝3，B′C′＝2，则AB边上的中线的实际长度为________.
【解析】　由直观图知，原平面图形为直角三角形，且AC＝A′C′＝3，BC＝2B′C′＝4，计算得AB＝5，所求中线长为2.5.
【答案】　2.5
8.如图所示，一个水平放置的正方形ABCO，它在直角坐标系xOy中，点B的坐标为(2，2)，则用斜二测画法画出的正方形的直观图中，顶点B′到x′轴的距离为________.
【解析】　画出直观图，则B′到x′轴的距离为·OA＝OA＝.
【答案】　
三、解答题
9.一个机器部件，它的下面是一个圆柱，上面是一个圆锥，并且圆锥的底面与圆柱的上底面重合，圆柱的底面直径为3 cm，高为3 cm，圆锥的高为3 cm，画出此机器部件的直观图.
解　(1)如图①，画x轴、y轴、z轴，三轴相交于点O，使∠xOy＝45°，∠xOz＝90°.
(2)画圆柱的两底面.在xOy平面上画出底面圆O，使直径为3 cm，在z轴上截取OO′，使OO′＝3 cm，过O′作Ox的平行线O′x′，Oy的平行线O′y′，利用O′x′与O′y′画出底面圆O′，使其直径为3 cm.
(3)画圆锥的顶点.在z轴上画出点P，使PO′等于圆锥的高3 cm.
(4)成图.连接A′A，B′B，PA′，PB′，擦去辅助线，将被遮挡的部分改为虚线，得到此几何体(机器部件)的直观图，如图②.
10.如图，四边形O′A′B′C′是梯形OABC的直观图，其直观图面积为S，求梯形OABC的面积S′.
解　设O′C′＝h，则原梯形是一个直角梯形且高为2h.C′B′＝CB，O′A′＝OA.过C′作C′D′⊥O′A′于D′，则C′D′＝h.
由题意知C′D′·(C′B′＋O′A′)＝S，即h(C′B′＋O′A′)＝S.
原直角梯形面积为
S′＝·2h(CB＋OA)＝h(C′B′＋O′A′)＝＝2S.
即梯形OABC的面积为2S.
能力提升
11.如图，正方形O′A′B′C′的边长为1 cm，它是水平放置的一个平面图形的直观图，则原图形的周长是________.
【解析】　由题意正方形O′A′B′C′的边长为1，它是水平放置的一个平面图形的直观图，所以O′B′＝ cm，对应原图形平行四边形OABC的高为2 cm，
所以原图形中，OA＝BC＝1 cm，AB＝OC＝＝3 cm，
故原图形的周长为：2×(1＋3)＝8(cm).
【答案】　8 cm
12.如图所示，梯形ABCD中，AB∥CD，AB＝4 cm，CD＝2 cm，∠DAB＝30°，AD＝3 cm，试画出它的直观图.
解　画法：
(1)如图a所示，在梯形ABCD中，
以边AB所在的直线为x轴，点A为原点，
建立平面直角坐标系xOy.如图b所示，
画出对应的x′轴，y′轴，使∠x′O′y′＝45°.
(2)在图a中，过D点作DE⊥x轴，垂足为E.在图b中，在x′轴上取A′B′＝AB＝4 cm，
A′E′＝AE＝≈2.598 cm；
过点E′过E′D′∥y′轴，
使E′D′＝ED＝×＝0.75 cm；再过点D′作D′C′∥x′轴，且使D′C′＝DC＝2 cm.
(3)连接A′D′，B′C′，并擦去x′轴与y′轴及其他一些辅助线，如图c所示，则四边形A′B′C′D′就是所求作的直观图.
创新猜想
13.(多选题)如图所示是斜二测画法画出的水平放置的三角形的直观图，D′为B′C′的中点，且A′D′∥y′轴，B′C′∥x′轴，那么在原平面图形ABC中(　　)
A.AB与AC相等
B.AD的长度大于AC的长度
C.AB的长度大于AD的长度
D.BC的长度大于AD的长度
【解析】　由直观图易知A′D′∥y′轴，根据斜二测画法规则，在△ABC中有AD⊥BC，又AD为BC边上的中线，所以△ABC为等腰三角形，则AB与AC相等，且长度都大于AD的长度，但BC与AD的长度大小不确定，故选A，C.
【答案】　AC
14.(多填题)在如图所示的直观图中，四边形O′A′B′C′为菱形且边长为2 cm，则在平面直角坐标系中原四边形OABC为_______(填具体形状)，其面积为______ cm2.
【解析】　由斜二测画法规则可知，在四边形OABC中，OA⊥OC，OA＝O′A′＝2 cm，OC＝2O′C′＝4 cm，所以四边形OABC是矩形，其面积为2×4＝8(cm2).
【答案】　矩形　8
