第一章
第
四节
课程目录
1
2
3
4
地球的内部
圈层结构
地球的外部
圈层结构
课堂小练
课堂总结
DISCOVERY
青铜器时代
1968年 加加林
1864年《地心游记》
2015年 超深钻井
1809年 滑翔机
河姆渡时期 地下水开采
但丁 《神曲》
上
天
下海
入地
“上天、入地、下海”是人类自古以来的三大梦想
人类对地球的探索也从未停止，
通过对生存环境的探索、开发、利用，
人类生生不息，社会不断进步。
我们所处的地球环境到底是什么样子的？
我们所处的地球环境又有着怎么样的结构？
第一章
第
四节
·地球的内部圈层结构
·地球的 内部
·圈层结构
·究竟是什么？
第一章
第
四节
地壳
地幔
外核
内核
内部圈层
科拉超深钻孔深度约为12KM，是人类目前向地下深挖的极限。而地心并未显露真容。人类是如何确定地球内部的圈层结构的呢？
内部圈层

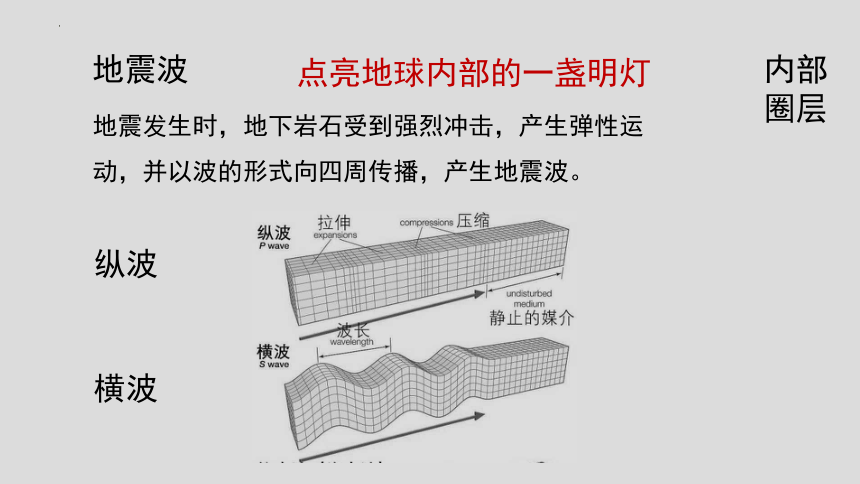

地震波
纵波
横波
地震发生时，地下岩石受到强烈冲击，产生弹性运动，并以波的形式向四周传播，产生地震波。
点亮地球内部的一盏明灯
内部圈层
地震波
纵波
横波
质点振动方向与波的传播方向一致
质点振动方向与波的传播方向垂直
固体
气体
液体
固体
快
慢
波速均随通过物质改变而变化
内部圈层

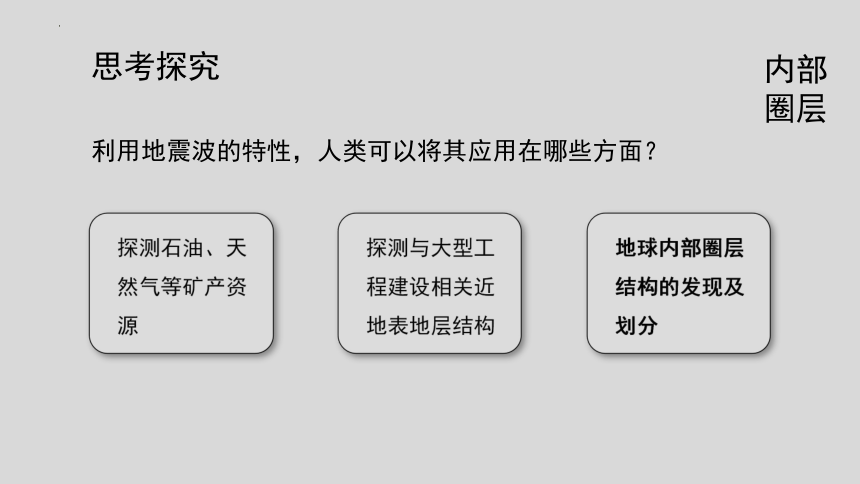

思考探究
利用地震波的特性，人类可以将其应用在哪些方面？
探测石油、天然气等矿产资源
探测与大型工程建设相关近地表地层结构
地球内部圈层结构的发现及划分
内部圈层
地球内部圈层的划分
第 四 节
地球的圈层结构
地球内部的圈层结构
内部圈层
地球内部圈层的划分
莫霍界面
地下平均33KM处，地震波通过此不连续面时，波速均明显加快。
第 四 节
地球的圈层结构
地球内部的圈层结构
内部圈层
地球内部圈层的划分
内部圈层
地球内部圈层的划分
古登堡界面
地下约2900KM处，地震波通过此不连续面时，横波消失，纵波传播速度明显下降。
内部圈层
地壳
地幔
地核 外核
地核 内核
莫霍界面
古登堡界面
两个不连续面，将地球内部分三层
地 壳
陆地 山脉 8848.86Km
海洋 海沟 深度6-11Km
由固体岩石组成的坚硬外壳，厚度不一，陆壳厚于洋壳
陆壳 平均厚度33Km由硅镁层和硅铝层组成，密度较小。
洋陆壳 平均厚度6Km由硅镁层组成，密度较大。
洋 壳
陆 壳
内部圈层
地壳
地 幔
占地球总体积80%
分为上地幔和下地幔，上地幔存在软流层
上地幔 上地幔上部，存在一个软流层，被认为是岩浆的主要发源地
下地幔
软 流 层
内部圈层
地幔
900km
80km
400km
内部圈层
地核
地 核
主要由铁和镍等金属组成，分为外核和内核，外核是熔融状态的金属物质，科学家认为其物质运动形成了地球的磁场；内核是一个密度极大的固体金属球
外 核
内 核
5150km
内部圈层
岩石圈 地壳加上地幔顶部软流层以上的部分
知识强化
请说出对应的字母或数字所代表的含义
第一章
第
四节
·地球的外部圈层结构
·地球的 外部
·圈层结构
·究竟是什么？
第一章
第
四节
请同学们观察该图片
图片中所呈现的主体地理事物都包括什么？
这些地理事物与地球的外部圈层有着怎么样的关系？
大气圈
外部圈层
·气体和悬浮物，主要成分是氮气和氧气。
·密度随着海拔的增加而降低，是地球生命
生存的基础条件之一。
·使地球上的温度变化和缓，提供氧气，
天气现象影响人类活动。
水 圈
外部圈层
·由各种形态的水体组成，包括海洋水、陆
地水、大气水和生物水，陆地水可分为地
表水和地下水。
·陆地水与人类社会的关系最为密切，水圈
里的水处于不间断的循环运动之中，连续
但不规则
·在地球表面物质迁移和能量转换中起到重要作用
水 圈
水圈是一个连续但不规则的圈层
水圈由各种水体组成，并通过水的固、液、气三态的变化，使各种水体可以相互转化，构成一个连续的圈层
由于水的三态变化，地球上的各种水体可以相互转化，通过水循环构成一个动态的圈层
各种水体在数量上和空间分布上存在着很大差异，同时水是流体，没有规则的形态，因而水圈又是一个不规则的圈层
第 四 节
地球的圈层结构
地球外部的圈层结构
生物圈
外部圈层
·生物及其生存环境。
·生物圈与大气圈、水圈和岩石圈相互渗透、
相互影响，共同组成了地球的生态系统，
生物是这个系统中的主体和最活跃的因素。
·生物在获取物质和能量的同时，也在促进太阳能转化、
改变大气圈和水圈组成、改造地表形态。
大气圈
岩石圈
水 圈
生物圈
思考探究
外部圈层
地球的每个外部圈层能否单独存在？
如果存在联系，请说明是怎样的联系？
地球的外部圈层与内部圈层是否具有联系？
通过什么途径构建起了联系？
四大圈层关系
生物圈
大气圈
水 圈
岩石圈
外部圈层
范围最广
内外联系纽带
连续但不规则
最活跃
生物圈
大气圈
水 圈
岩石圈
尘 埃
降水、风能
矿物质
水
降水、热能
水汽、热能
二氧化碳等气体、降水
氧气等气体
有机物
无机物
有机物
水、无机盐
四大圈层关系
外部圈层
第一章
第
四节
·课 堂 小 练
韩国石油天然气公司利用地震波在伊拉克北部的Hawler油盆发现一座新油田。经试开采，油井每天的石油产量为1万桶。据此完成下面小题。
1．关于地震波的叙述，正确的是（ ）
A．横波传播速度快于纵波 B．纵波只能在固体中传播
C．横波能在固体、液体中传播 D．纵波、横波波速均随通过的介质不同而变化
2．下列四幅地震波示意图中，表示地底储有石油的是（ ）
A．① B．② C．③ D．④
D
A
3．为了探测莫霍界面的情况，在下图中的A、B、C、D四点同时进行了地震波的测定，其中最迟得到从莫霍界面传来的地震波的地点是（ ）
A．
B．
C．
D．
A
据新华社电：2011年日本大地震后，富士山等13座活火山活动加剧，应密切关注。据此完成下面小题。
4．此火山口喷出的大量岩浆可能来源于（ ）
A．岩石圈 B．上地幔 C．地核 D．下地幔
5．地面发生震动时，日本附近海域上人们的感受是（ ）
A．先上下颠簸，后左右摇晃 B．只有上下颠簸
C．只有左右摇晃 D．先左右摇晃，后上下颠簸
6．若在地震发生地地下3千米处有大型油气田分布，则该次地震产生的横波（ ）
A．速度保持不变 B．速度逐渐变小
C．速度逐渐增大 D．遇到油气层会消失
B
B
D
在不同媒介中地震波的传播速度是不同的。科学家就是利用这一原理，根据地震波在地球内部传播速度的变化探知地球内部结构的。阅读上述材料，完成下面小题。
7．岩石圈的范围是指（ ）
A．地壳 B．地壳和软流层 C．地壳和上地幔 D．地壳和上地幔顶部
8．地震波传播速度的突然变化，说明了（ ）
A．上下层次的物质组成存在很大差异 B．上下层次的温度变化明显
C．大陆地壳与大洋地壳的厚度不同 D．地球内部存在着岩浆
9．有关地球内部圈层结构的正确叙述是（ ）
A．划分地壳和地核的界面是古登堡界面
B．地核部分的温度.压力和密度都较小。
C．在莫霍界面上，纵波的传播速度突然下降，横波则完全消失。
D．在莫霍界面下，纵波和横波的传播速度都明显增加。
D
A
D
10．图中（ ）
A．A表示岩石圈 B．B表示地幔
C．C表示内核 D．n表示纵波
11．图中b表示（ ）
①莫霍界面②古登堡界面
③地壳与上地幔交界④下地幔与地核交界
A．①③ B．①④ C．②③ D．②④
12．关于地球内部圈层结构的说法，正确的是（ ）
A．在莫霍界面，横波与纵波速度都变慢 B．古登堡界面是内核与外核的分界面
C．地幔的底部有软流层，一般认为这里是岩浆的发源地
D．古登堡界面与莫霍界面是地震波波速突然发生变化的面叫做不连续面
下图示意地震波波速在地球内部的变化情况。据此完成下面小题。
B
D
D
读“水循环联系四大圈层示意图”，完成下面小题。
13．图中甲、乙、丙、丁所代表的圈层对应正确的是（多选）（ ）
A．甲——大气圈 B．乙——岩石圈 C．丙——生物圈 D．丁——水圈
14．水循环（ ）
A．造成海陆变迁的速度加快 B．使地表形态变得高低起伏
C．加剧水资源空间分布不均 D．促进物质迁移和能量交换
AD
D
读地球外部圈层结构示意图，完成下面小题。
15．关于图中各圈层的叙述正确的是（ ）
A．①为大气圈，使地球上温度变化和缓 B．四个圈层没有联系
C．③为水圈就是指地表水 D．②为生物圈，和水圈范围一致
16．有关④圈层的叙述，正确的是（ ）
A．包括地壳和地幔 B．岩层越向下越新
C．位于软流层以上 D．没有生命存在
A
C
