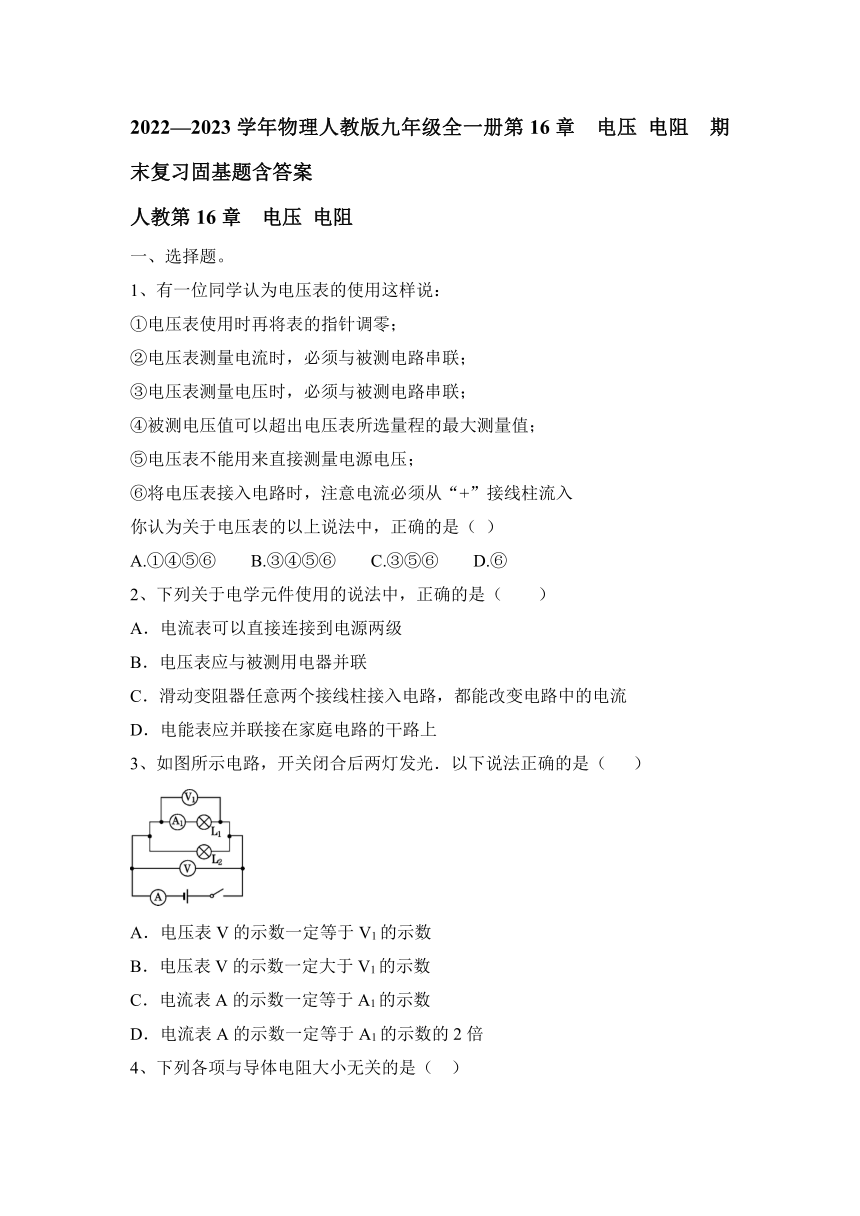

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 期末复习固基题含答案

2022—2023学年物理人教版九年级全一册第16章 电压 电阻 期末复习固基题含答案
人教第16章 电压 电阻
一、选择题。
1、有一位同学认为电压表的使用这样说：
①电压表使用时再将表的指针调零；
②电压表测量电流时，必须与被测电路串联；
③电压表测量电压时，必须与被测电路串联；
④被测电压值可以超出电压表所选量程的最大测量值；
⑤电压表不能用来直接测量电源电压；
⑥将电压表接入电路时，注意电流必须从“+”接线柱流入
你认为关于电压表的以上说法中，正确的是（ ）
A.①④⑤⑥ B.③④⑤⑥ C.③⑤⑥ D.⑥
2、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
3、如图所示电路，开关闭合后两灯发光．以下说法正确的是（ ）
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
4、下列各项与导体电阻大小无关的是（ ）
A．导体的材料 B．导体的长度
C．导体的横截面积 D．导体中的电流
5、如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　　）
A． B． C． D．
6、某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮。他用电压表进行电路故障检测，把电压表先后并联在ab、af、ae两点之间，电压表都有示数，而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是（　　）
A．灯泡 L1短路 B．灯泡 L2短路
C．de间断路 D．be间断路
7、如图所示，能正确地测出电阻R1两端电压的电路是（ ）
A. B.
C. D.
8、利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系

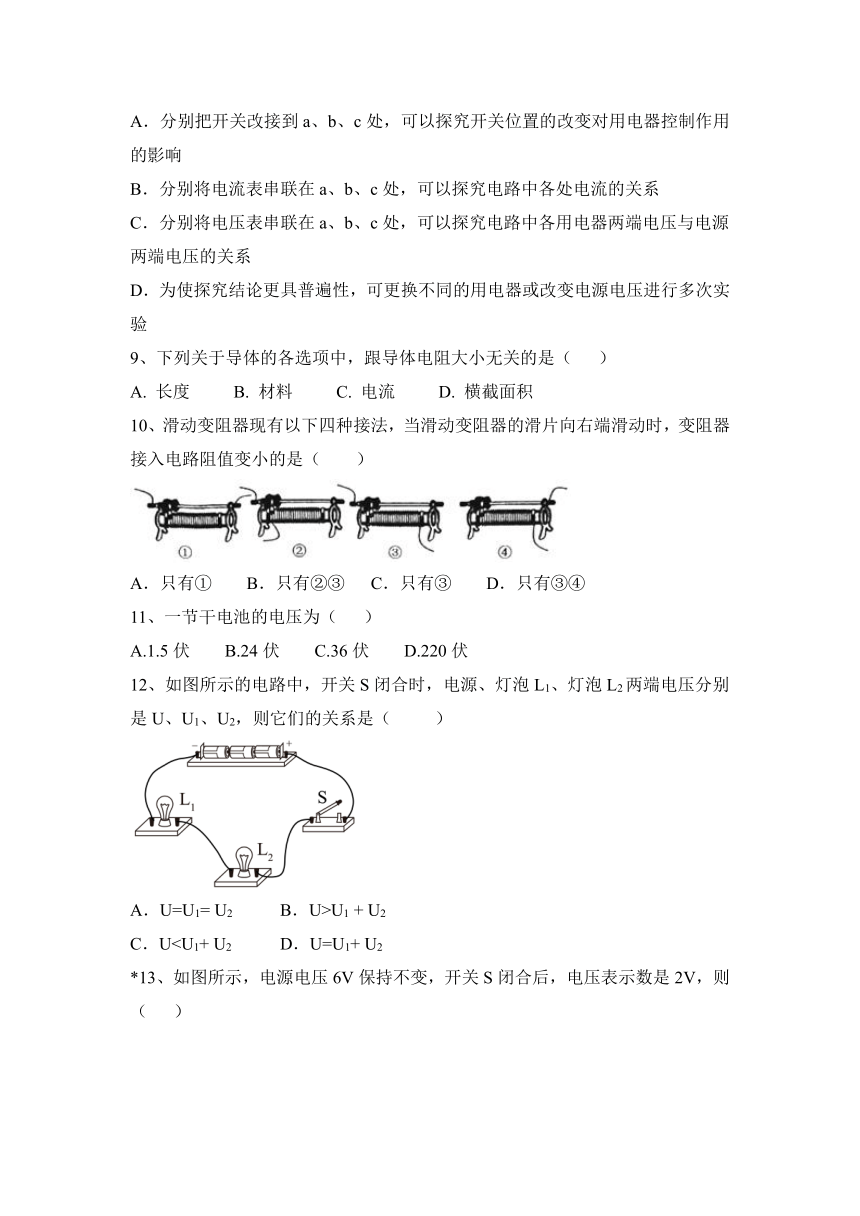

C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
9、下列关于导体的各选项中，跟导体电阻大小无关的是（ ）
A. 长度 B. 材料 C. 电流 D. 横截面积
10、滑动变阻器现有以下四种接法，当滑动变阻器的滑片向右端滑动时，变阻器接入电路阻值变小的是（　　）
A．只有① B．只有②③ C．只有③ D．只有③④
11、一节干电池的电压为（ ）
A.1.5伏 B.24伏 C.36伏 D.220伏
12、如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）
A．U=U1= U2 B．U>U1 + U2

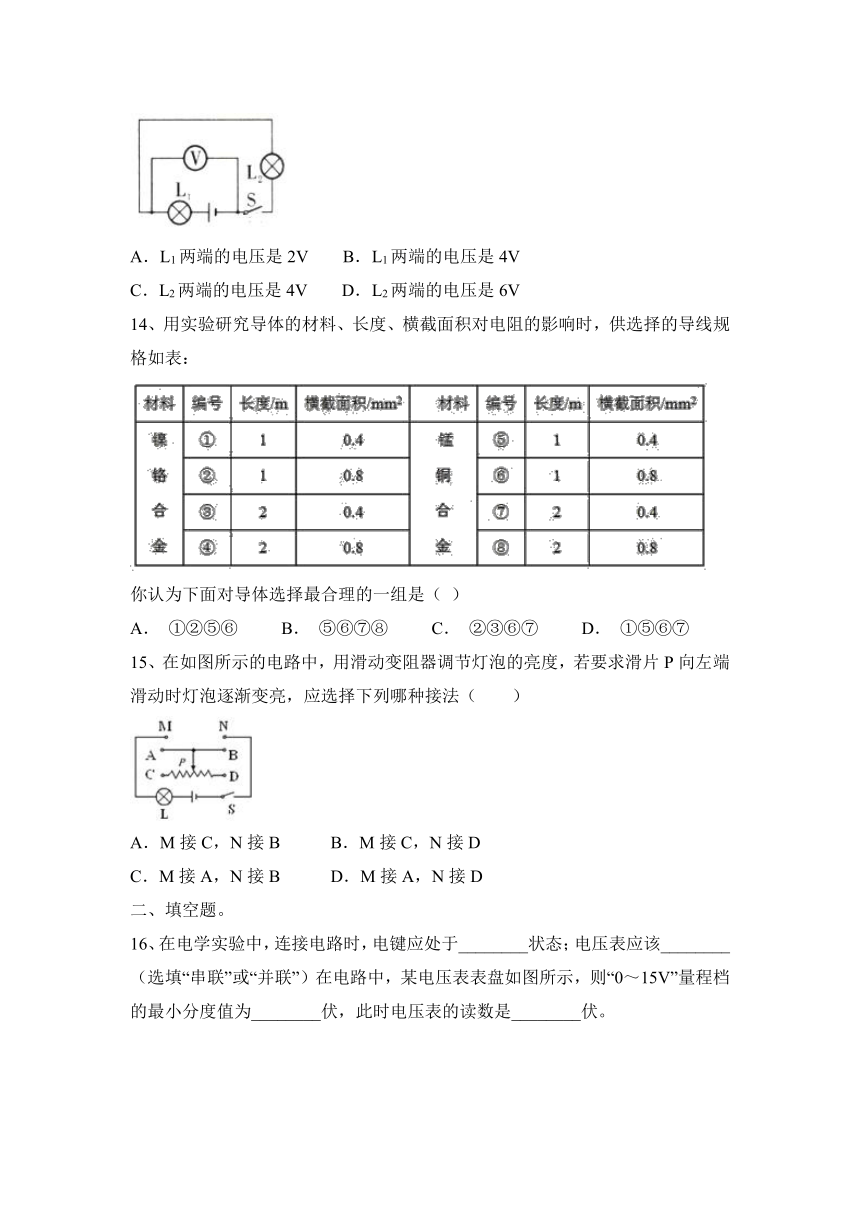

C．U*13、如图所示，电源电压6V保持不变，开关S闭合后，电压表示数是2V，则（ ）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V
14、用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：
你认为下面对导体选择最合理的一组是（ ）
A． ①②⑤⑥ B． ⑤⑥⑦⑧ C． ②③⑥⑦ D． ①⑤⑥⑦
15、在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向左端滑动时灯泡逐渐变亮，应选择下列哪种接法（　　）
A．M接C，N接B B．M接C，N接D
C．M接A，N接B D．M接A，N接D
二、填空题。
16、在电学实验中，连接电路时，电键应处于________状态；电压表应该________（选填“串联”或“并联”）在电路中，某电压表表盘如图所示，则“0～15V”量程档的最小分度值为________伏，此时电压表的读数是________伏。

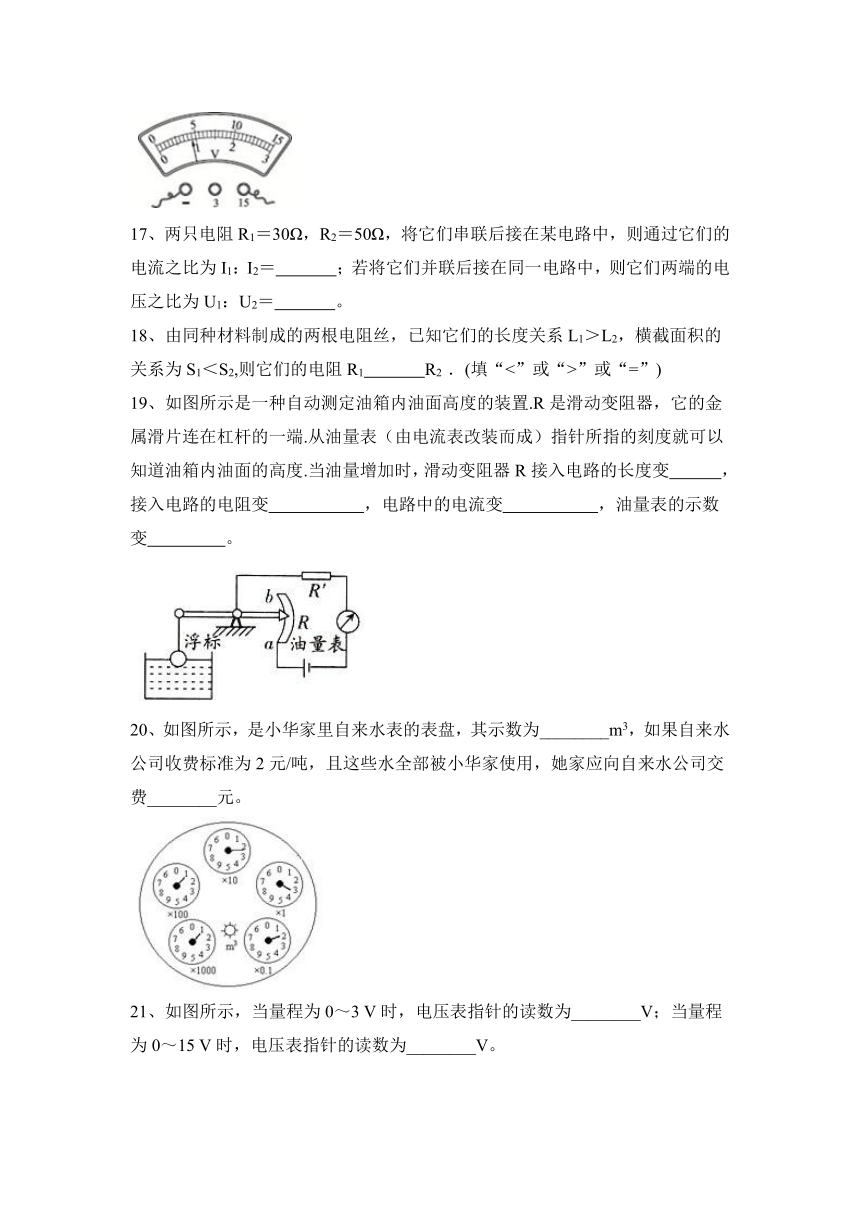

17、两只电阻R1＝30Ω，R2＝50Ω，将它们串联后接在某电路中，则通过它们的电流之比为I1：I2＝　 　；若将它们并联后接在同一电路中，则它们两端的电压之比为U1：U2＝　 　。
18、由同种材料制成的两根电阻丝，已知它们的长度关系L1＞L2，横截面积的关系为S1＜S2,则它们的电阻R1 R2 ．(填“<”或“>”或“=”)
19、如图所示是一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属滑片连在杠杆的一端.从油量表（由电流表改装而成）指针所指的刻度就可以知道油箱内油面的高度.当油量增加时，滑动变阻器R接入电路的长度变　 ，接入电路的电阻变　 ，电路中的电流变　 ，油量表的示数变　 　。
20、如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元。
21、如图所示，当量程为0～3 V时，电压表指针的读数为________V；当量程为0～15 V时，电压表指针的读数为________V。
22、甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压　 　（选填“大于”“等于”或“小于”）乙灯两端的电压。若甲灯两端允许加的最天电压为6V，乙灯两端允许加的最大电压为7V，则电源电压不得超过　 　V。
三、作图题。
23、在并联电路中，其中一个用电器两端的电压用U1表示，电源两端的电压用U表示。 请自选实验器材证明：在并联电路中，U1等于U。
（1）画出实验电路图；
（2）写出实验步骤；
（3）画出实验数据记录表格。
四、实验题。
24、小明学习了变阻器一节后，到实验室做用滑动变阻器调节小灯泡亮度，同时观察小灯泡的亮度与两端电压和通过电流的关系的实验。下图是小明还没有完成的电路设计。
（1）请用笔画线代替导线将甲图中未完成的电路完成，且使变阻器滑动片向右移动时灯变暗。(导线不允许交叉)
（2）连接电路时，开关应该处于 状态。
（3）连接好电路，闭合开关前，滑动片应该置于 端（选填A或B）。
（4）闭合开关后，发现灯不亮，电压表示数为零，电流表指针正常偏转。造成这一现象的原因可能是 。
A．电灯断路 B．变阻器断路
C．变阻器短路 D．电灯短路了
25、小磊所在的四人合作小组在做“研究串联电路的电压特点”的实验（如图所示）。
（1）连接电路时，开关应　 　。
（2）连接完毕后，检查电路无误后，开关闭合。同组小红观察到两个灯泡都发光了，但L1明显发光较亮，于是小红认为L1之所以较亮是因为通过L1的电流较大。小刚立即指出小红说法是错误的。小刚指出小红的说法错误，是依据　 　。
（3）小刚在实验中，先用电压表的引线E、F分别连接了灯泡接线柱A、B，测出了L1两端的电压为U1，接着又测出了L2两端的电压为U2，以及L1和L2的总电压U．记录了如表的数据。
所测物理量 AB间电压U1/V CD间电压U2/V AD间电压U/V
数值 2.2 0.8 3
分析了数据，小刚就此得出了结论。这样做正确吗？　 　。为什么？　 　。
（4）小磊观看了小刚的全部的操作，评价小刚的操作过于繁琐，于是提出的改进方法是：当测完L1两端的电压后，其它线路不要动，只要将引线E从A接线柱上拿下，连接到D接线柱，就能完成对L2电压的测量。小磊的说法正确吗？　 　。若按小磊的方法进行实验，将看到的结果是　 　。
（5）在测量L1两端的电压时，出现了突发状况，原本两灯都在发光，但突然两灯都熄灭了，可电压表依然有示数。小磊组请教了老师后，明白了造成此故障的原因。请判断此故障是　 　。
五、计算题。
26、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
27、如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：
（1）灯泡L1和L2两端的电压各是多少？
（2）通过灯泡L1的电流是多少？
（3）若灯泡L1灯丝烧断，则电压表V1的示数为多少？
2022—2023学年物理人教版九年级全一册第16章 电压 电阻 期末复习固基题含答案
人教第16章 电压 电阻
一、选择题。
1、有一位同学认为电压表的使用这样说：
①电压表使用时再将表的指针调零；
②电压表测量电流时，必须与被测电路串联；
③电压表测量电压时，必须与被测电路串联；
④被测电压值可以超出电压表所选量程的最大测量值；
⑤电压表不能用来直接测量电源电压；
⑥将电压表接入电路时，注意电流必须从“+”接线柱流入
你认为关于电压表的以上说法中，正确的是（ ）
A.①④⑤⑥ B.③④⑤⑥ C.③⑤⑥ D.⑥
【答案】D
2、下列关于电学元件使用的说法中，正确的是（　　）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流
D．电能表应并联接在家庭电路的干路上
【答案】B
3、如图所示电路，开关闭合后两灯发光．以下说法正确的是（ ）
A．电压表V的示数一定等于V1的示数
B．电压表V的示数一定大于V1的示数
C．电流表A的示数一定等于A1的示数
D．电流表A的示数一定等于A1的示数的2倍
【答案】A
4、下列各项与导体电阻大小无关的是（ ）
A．导体的材料 B．导体的长度
C．导体的横截面积 D．导体中的电流
【答案】D
5、如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　　）
A． B． C． D．
【答案】A
6、某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮。他用电压表进行电路故障检测，把电压表先后并联在ab、af、ae两点之间，电压表都有示数，而把电压表并联在ad两点之间时电压表无示数。则可以判定电路中的故障是（　　）
A．灯泡 L1短路 B．灯泡 L2短路
C．de间断路 D．be间断路
【答案】B
7、如图所示，能正确地测出电阻R1两端电压的电路是（ ）
A. B.
C. D.
【答案】D
8、利用如图电路探究串联电路的规律，下列做法错误的是（ ）
A．分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B．分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C．分别将电压表串联在a、b、c处，可以探究电路中各用电器两端电压与电源两端电压的关系
D．为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验
【答案】C
9、下列关于导体的各选项中，跟导体电阻大小无关的是（ ）
A. 长度 B. 材料 C. 电流 D. 横截面积
【答案】C
10、滑动变阻器现有以下四种接法，当滑动变阻器的滑片向右端滑动时，变阻器接入电路阻值变小的是（　　）
A．只有① B．只有②③ C．只有③ D．只有③④
【答案】D
11、一节干电池的电压为（ ）
A.1.5伏 B.24伏 C.36伏 D.220伏
【答案】A
12、如图所示的电路中，开关S闭合时，电源、灯泡L1、灯泡L2两端电压分别是U、U1、U2，则它们的关系是（ ）
A．U=U1= U2 B．U>U1 + U2
C．U【答案】D
*13、如图所示，电源电压6V保持不变，开关S闭合后，电压表示数是2V，则（ ）
A．L1两端的电压是2V B．L1两端的电压是4V
C．L2两端的电压是4V D．L2两端的电压是6V
【答案】B
14、用实验研究导体的材料、长度、横截面积对电阻的影响时，供选择的导线规格如表：
你认为下面对导体选择最合理的一组是（ ）
A． ①②⑤⑥ B． ⑤⑥⑦⑧ C． ②③⑥⑦ D． ①⑤⑥⑦
【答案】C
15、在如图所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向左端滑动时灯泡逐渐变亮，应选择下列哪种接法（　　）
A．M接C，N接B B．M接C，N接D
C．M接A，N接B D．M接A，N接D
【答案】A
二、填空题。
16、在电学实验中，连接电路时，电键应处于________状态；电压表应该________（选填“串联”或“并联”）在电路中，某电压表表盘如图所示，则“0～15V”量程档的最小分度值为________伏，此时电压表的读数是________伏。
【答案】断开；并联；0.5；4.5
17、两只电阻R1＝30Ω，R2＝50Ω，将它们串联后接在某电路中，则通过它们的电流之比为I1：I2＝　 　；若将它们并联后接在同一电路中，则它们两端的电压之比为U1：U2＝　 　。
【答案】1：1； 1：1
18、由同种材料制成的两根电阻丝，已知它们的长度关系L1＞L2，横截面积的关系为S1＜S2,则它们的电阻R1 R2 ．(填“<”或“>”或“=”)
【答案】>
19、如图所示是一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属滑片连在杠杆的一端.从油量表（由电流表改装而成）指针所指的刻度就可以知道油箱内油面的高度.当油量增加时，滑动变阻器R接入电路的长度变　 ，接入电路的电阻变　 ，电路中的电流变　 ，油量表的示数变　 　。
【答案】短；小；大；大
20、如图所示，是小华家里自来水表的表盘，其示数为________m3，如果自来水公司收费标准为2元/吨，且这些水全部被小华家使用，她家应向自来水公司交费________元。
【答案】1123.2，2246.4
21、如图所示，当量程为0～3 V时，电压表指针的读数为________V；当量程为0～15 V时，电压表指针的读数为________V。
【答案】1.5；7.5
22、甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压　 　（选填“大于”“等于”或“小于”）乙灯两端的电压。若甲灯两端允许加的最天电压为6V，乙灯两端允许加的最大电压为7V，则电源电压不得超过　 　V。
【答案】等于；6
三、作图题。
23、在并联电路中，其中一个用电器两端的电压用U1表示，电源两端的电压用U表示。 请自选实验器材证明：在并联电路中，U1等于U。
（1）画出实验电路图；
（2）写出实验步骤；
（3）画出实验数据记录表格。
【答案及解析】（1）由题意可知，两电阻并联组成电路，然后把电压表并联在电路中，实验电路如图所示：
（2）实验步骤：
①将电压表指针调零，断开开关，按照上图的电路图连接好电路；
②闭合开关，读出此时电压表的示数U并将其记录在表格中；断开开关，将电压表并联在R1两端，闭合开关，读出此时电压表的示数U1并将其记录在表格中；
③断开开关，改变电源电压，仿照步骤②再做5次实验。
（3）实验数据记录表格：
U/V
U1/V
四、实验题。
24、小明学习了变阻器一节后，到实验室做用滑动变阻器调节小灯泡亮度，同时观察小灯泡的亮度与两端电压和通过电流的关系的实验。下图是小明还没有完成的电路设计。
（1）请用笔画线代替导线将甲图中未完成的电路完成，且使变阻器滑动片向右移动时灯变暗。(导线不允许交叉)
（2）连接电路时，开关应该处于 状态。
（3）连接好电路，闭合开关前，滑动片应该置于 端（选填A或B）。
（4）闭合开关后，发现灯不亮，电压表示数为零，电流表指针正常偏转。造成这一现象的原因可能是 。
A．电灯断路 B．变阻器断路
C．变阻器短路 D．电灯短路了
【答案】（1）如下图所示： （2）断开 （3）B端 （4）D
25、小磊所在的四人合作小组在做“研究串联电路的电压特点”的实验（如图所示）。
（1）连接电路时，开关应　 　。
（2）连接完毕后，检查电路无误后，开关闭合。同组小红观察到两个灯泡都发光了，但L1明显发光较亮，于是小红认为L1之所以较亮是因为通过L1的电流较大。小刚立即指出小红说法是错误的。小刚指出小红的说法错误，是依据　 　。
（3）小刚在实验中，先用电压表的引线E、F分别连接了灯泡接线柱A、B，测出了L1两端的电压为U1，接着又测出了L2两端的电压为U2，以及L1和L2的总电压U．记录了如表的数据。
所测物理量 AB间电压U1/V CD间电压U2/V AD间电压U/V
数值 2.2 0.8 3
分析了数据，小刚就此得出了结论。这样做正确吗？　 　。为什么？　 　。
（4）小磊观看了小刚的全部的操作，评价小刚的操作过于繁琐，于是提出的改进方法是：当测完L1两端的电压后，其它线路不要动，只要将引线E从A接线柱上拿下，连接到D接线柱，就能完成对L2电压的测量。小磊的说法正确吗？　 　。若按小磊的方法进行实验，将看到的结果是　 　。
（5）在测量L1两端的电压时，出现了突发状况，原本两灯都在发光，但突然两灯都熄灭了，可电压表依然有示数。小磊组请教了老师后，明白了造成此故障的原因。请判断此故障是　 　。
【答案】（1）断开； （2）串联电路中各处电流相等；
（3）不正确；实验次数太少，结论具有偶然性；
（4）不正确；电压表指针反偏； （5）灯泡L1断路。
五、计算题。
26、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：
（1）L1两端的电压U1是多大？ （2）L2两端的电压U2是多大？
（3）L1、L2串联的总电压U是多大？ （4）电源电压是多大？
【答案】（1）U1=1.7 V； （2）U2=1.3 V；
（3）总电压U=3 V； （4）电源电压为3 V
27、如图所示，已知电源电压为9V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6V，通过灯泡L2电流为0.5A，回答下列问题：
（1）灯泡L1和L2两端的电压各是多少？
（2）通过灯泡L1的电流是多少？
（3）若灯泡L1灯丝烧断，则电压表V1的示数为多少？
【答案】（1）灯泡L1和L2两端的电压各是6V和3V；
（2）通过灯泡L1的电流是0.5A；
（3）若灯泡L1灯丝烧断，则电压表V1的示数为9V。
【解答】（1）因为 灯泡L1和L2 串联，电压表V1测灯泡L1两端电压，所以灯泡L1两端电压1＝6V，
又因为串联电路两端电压等于各部分电压之和，所以灯泡L2 两端电压：U2＝U﹣U1＝9V﹣6V＝3V；
（2）因为灯泡L1和L2 串联，通过灯泡L2电流为0.5A，所以通过灯泡L1电流：I1＝I2＝0.5A；
（3）若灯泡L1灯丝烧断，则现在电路为断路，根据电路图可知，电压表V1的两接线柱分别通过灯泡L2、开关与电源正极相连，另一接线柱直接通过导线与电源负极相连，因此电压表V1示数等于电源电压，即9V。
-
