人教第15章 电流和电路
一、选择题。
1、下列五种学习用品中：①透明塑料袋②金属刀片③塑料三角尺④铅笔芯⑤橡皮擦。属于绝缘体的有（ ）
A．①③⑤ B．②④⑤ C．③④⑤ D．①②④
2、如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
3、如图所示的电路中，当开关全部闭合后，灯泡和电动机并联的是（ ）
4、如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路 B．灯短路 C．灯开路 D．灯短路
5、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流（　　）
A．亮的电流大 B．暗的电流大 C．两者电流相同 D．无法比较
6、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，A1的示数是0.1A，通过小灯泡L2的电流是0.4A，则电流表A的示数是（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
7、通常情况下，属于导体材料的一组是（ ）
A．铜和玻璃 B．银和陶瓷 C．铁和橡胶 D．铝和盐水
8、如图所示的各电路图中，正确的是（　　）
A． B．
C． D．
9、抽油烟机装有照明灯和排气扇。使用中，有时需要它们单独工作，有时需要它们同时工作，如图所示的四个电路中，你认为符合上述要求的是（ ）
10、某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）

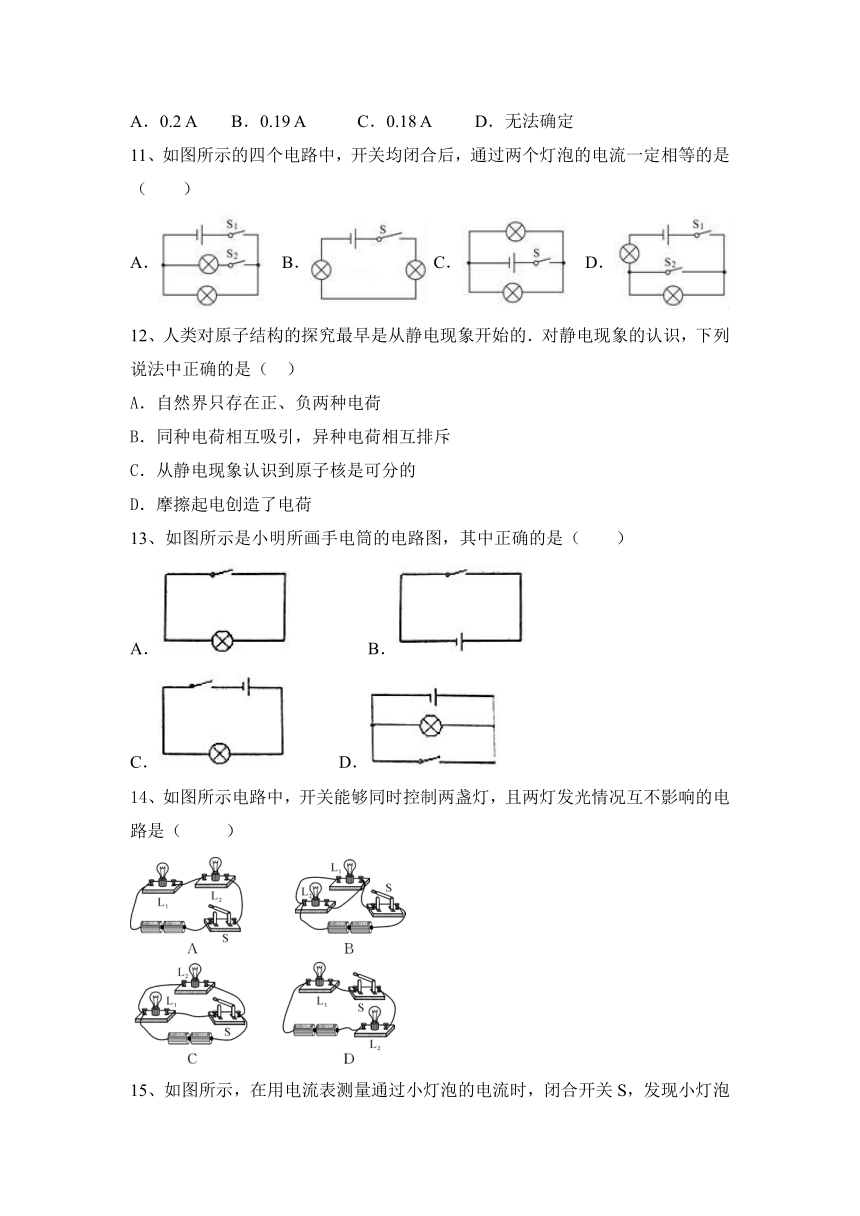

A．0.2 A B．0.19 A C．0.18 A D．无法确定
11、如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A． B． C． D．
12、人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（ ）
A．自然界只存在正、负两种电荷
B．同种电荷相互吸引，异种电荷相互排斥
C．从静电现象认识到原子核是可分的
D．摩擦起电创造了电荷
13、如图所示是小明所画手电筒的电路图，其中正确的是（　　）
A． B．
C． D．
14、如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（ ）

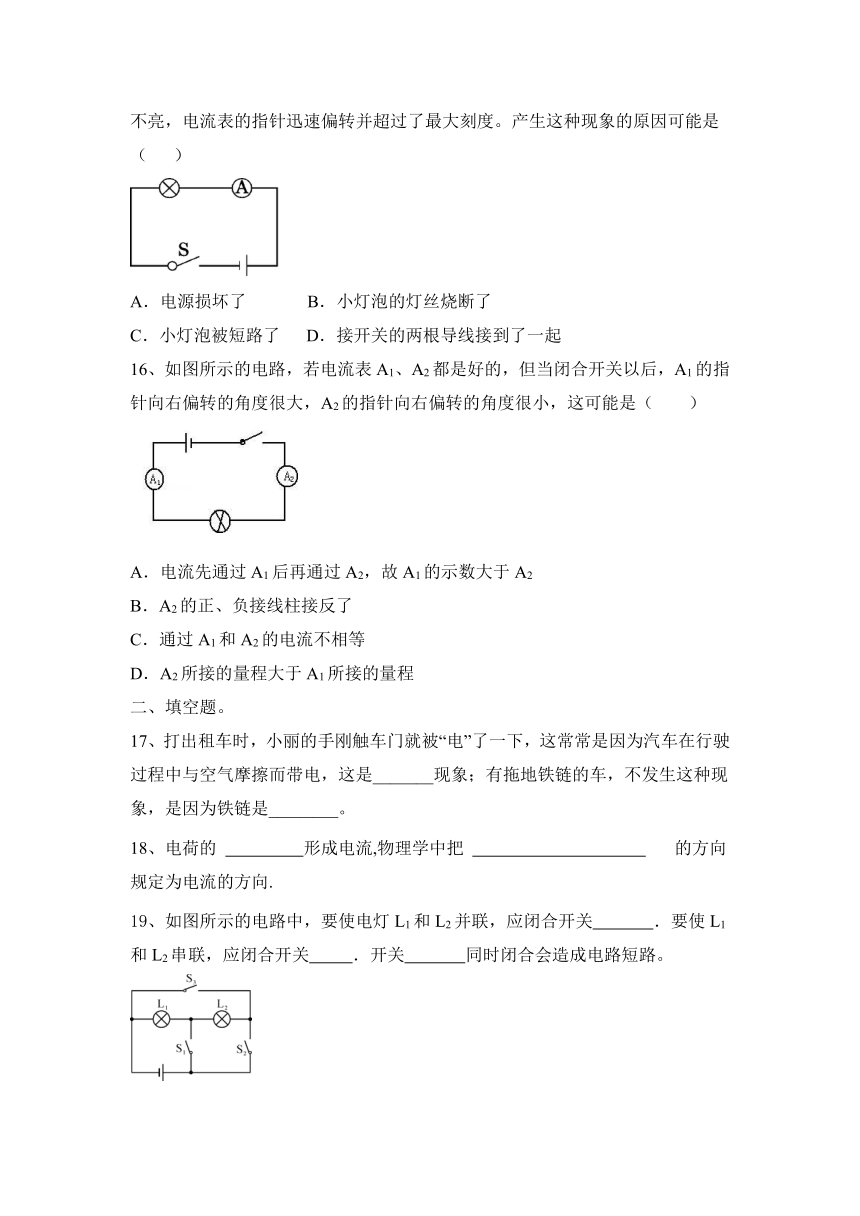

15、如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是（ ）
A．电源损坏了 B．小灯泡的灯丝烧断了
C．小灯泡被短路了 D．接开关的两根导线接到了一起
16、如图所示的电路，若电流表A1、A2都是好的，但当闭合开关以后，A1的指针向右偏转的角度很大，A2的指针向右偏转的角度很小，这可能是（　　）
A．电流先通过A1后再通过A2，故A1的示数大于A2
B．A2的正、负接线柱接反了
C．通过A1和A2的电流不相等
D．A2所接的量程大于A1所接的量程
二、填空题。
17、打出租车时，小丽的手刚触车门就被“电”了一下，这常常是因为汽车在行驶过程中与空气摩擦而带电，这是_______现象；有拖地铁链的车，不发生这种现象，是因为铁链是________。
18、电荷的 形成电流,物理学中把 的方向规定为电流的方向.
19、如图所示的电路中，要使电灯L1和L2并联，应闭合开关 ．要使L1和L2串联，应闭合开关 ．开关 同时闭合会造成电路短路。

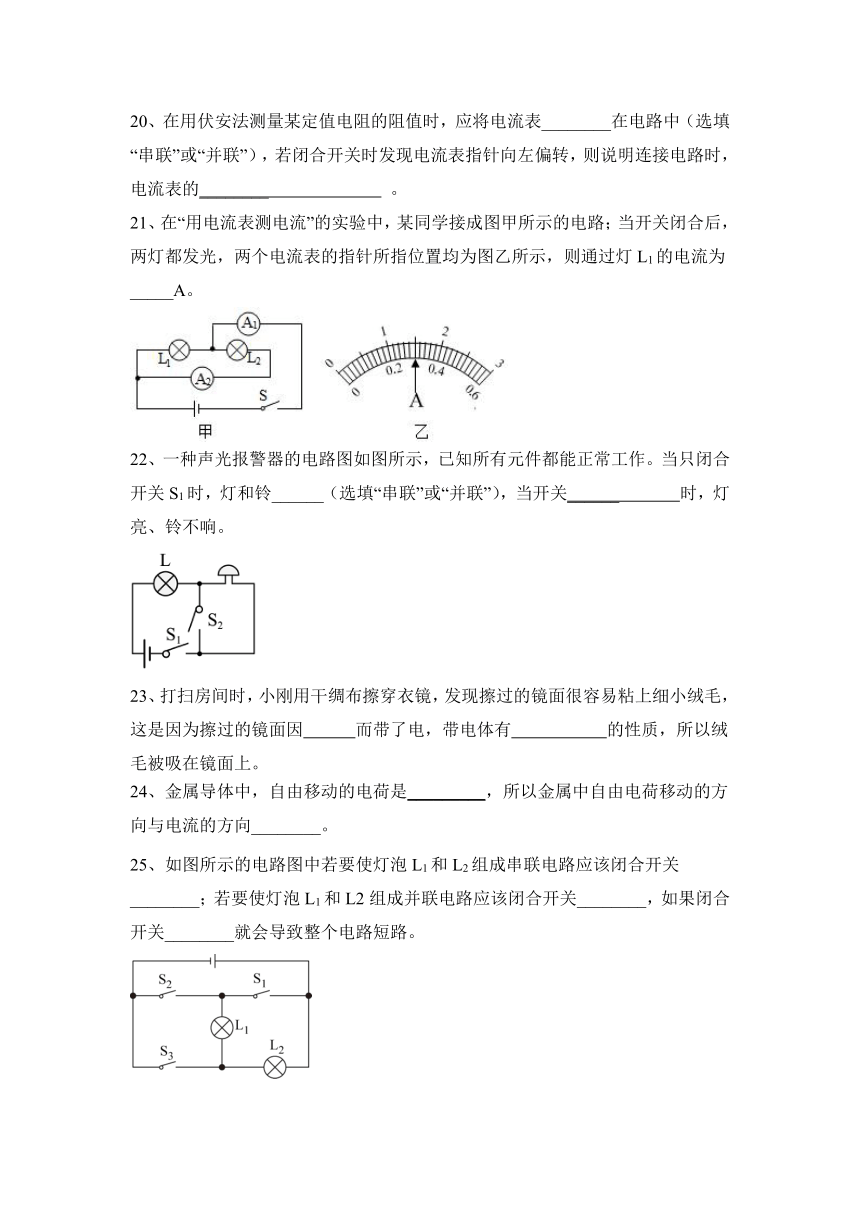

20、在用伏安法测量某定值电阻的阻值时，应将电流表________在电路中（选填“串联”或“并联”），若闭合开关时发现电流表指针向左偏转，则说明连接电路时，电流表的________ 。
21、在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A。
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______ 时，灯亮、铃不响。
23、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。
24、金属导体中，自由移动的电荷是_________，所以金属中自由电荷移动的方向与电流的方向________。
25、如图所示的电路图中若要使灯泡L1和L2组成串联电路应该闭合开关________；若要使灯泡L1和L2组成并联电路应该闭合开关________，如果闭合开关________就会导致整个电路短路。
三、作图题。
26、在虚线框里画出如图所示实物图的电路图。
　
四、实验题。
27、物理活动课上，同学们做了一个有趣的静电实验，如图所示，将静电感应起电机的集电杆和验电羽用导线连接，摇动静电感应起电机的手柄，观察到验电羽张开。请回答下列问题：
（1）验电羽张开的原因是________ 。
（2）快速摇动起电机的手柄时，验电羽张开的角度变大。据此现象，请提出一个可探究的科学问题：________ 。
28、为了验证并联电路的电流特点，小薇设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于______状态。
（2）请你在实物电路（图乙）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
（3）她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中丙所示，可读出：I1=0.5A，I2=______A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是______。（写出关系式即可）
（4）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想。但他们同时发现：“并联各支路电流是相等的”，这个结论一定成立吗？______。（选填“一定”或“不一定”）。为了检验这个结论是否成立，应该______继续进行实验。
五、计算类综合题。
29、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
2022—2023学年物理人教版九年级全一册第15章 电流和电路 能力提升题含答案
人教第15章 电流和电路
一、选择题。
1、下列五种学习用品中：①透明塑料袋②金属刀片③塑料三角尺④铅笔芯⑤橡皮擦。属于绝缘体的有（ ）
A．①③⑤ B．②④⑤ C．③④⑤ D．①②④
【答案】A
2、如图所示是便携式充电宝正在给手机电池充电，在此过程中，该充电宝相当于电路中的（　　）
A．电源 B．开关 C．导线 D．用电器
【答案】A。
3、如图所示的电路中，当开关全部闭合后，灯泡和电动机并联的是（ ）
【答案】C
4、如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路 B．灯短路 C．灯开路 D．灯短路
【答案】A
5、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流（　　）
A．亮的电流大 B．暗的电流大 C．两者电流相同 D．无法比较
【答案】C。
6、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，A1的示数是0.1A，通过小灯泡L2的电流是0.4A，则电流表A的示数是（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
【答案】A
7、通常情况下，属于导体材料的一组是（ ）
A．铜和玻璃 B．银和陶瓷 C．铁和橡胶 D．铝和盐水
【答案】D
8、如图所示的各电路图中，正确的是（　　）
A． B．
C． D．
【答案】C。
9、抽油烟机装有照明灯和排气扇。使用中，有时需要它们单独工作，有时需要它们同时工作，如图所示的四个电路中，你认为符合上述要求的是（ ）
【答案】A
10、某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A C．0.18 A D．无法确定
【答案】C
11、如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（　　）
A． B． C． D．
【答案】B。
12、人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（ ）
A．自然界只存在正、负两种电荷
B．同种电荷相互吸引，异种电荷相互排斥
C．从静电现象认识到原子核是可分的
D．摩擦起电创造了电荷
【答案】A
13、如图所示是小明所画手电筒的电路图，其中正确的是（　　）
A． B．
C． D．
【答案】C。
14、如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（ ）
【答案】B
15、如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是（ ）
A．电源损坏了 B．小灯泡的灯丝烧断了
C．小灯泡被短路了 D．接开关的两根导线接到了一起
【答案】C
16、如图所示的电路，若电流表A1、A2都是好的，但当闭合开关以后，A1的指针向右偏转的角度很大，A2的指针向右偏转的角度很小，这可能是（　　）
A．电流先通过A1后再通过A2，故A1的示数大于A2
B．A2的正、负接线柱接反了
C．通过A1和A2的电流不相等
D．A2所接的量程大于A1所接的量程
【答案】D。
二、填空题。
17、打出租车时，小丽的手刚触车门就被“电”了一下，这常常是因为汽车在行驶过程中与空气摩擦而带电，这是_______现象；有拖地铁链的车，不发生这种现象，是因为铁链是________。
【答案】摩擦起电 导体
18、电荷的 形成电流,物理学中把 的方向规定为电流的方向.
【答案】定向移动 正电荷定向移动
19、如图所示的电路中，要使电灯L1和L2并联，应闭合开关 ．要使L1和L2串联，应闭合开关 ．开关 同时闭合会造成电路短路。
【答案】S1、S3 S2 S2、S3
20、在用伏安法测量某定值电阻的阻值时，应将电流表________在电路中（选填“串联”或“并联”），若闭合开关时发现电流表指针向左偏转，则说明连接电路时，电流表的________ 。
【答案】串联,正负接线柱接反了
21、在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A。
【答案】1.2
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______ 时，灯亮、铃不响。
【答案】串联 S1、S2同时闭合
23、打扫房间时，小刚用干绸布擦穿衣镜，发现擦过的镜面很容易粘上细小绒毛，这是因为擦过的镜面因 而带了电，带电体有 的性质，所以绒毛被吸在镜面上。
【答案】摩擦 吸引轻小物体
24、金属导体中，自由移动的电荷是_________，所以金属中自由电荷移动的方向与电流的方向________。
【答案】自由电子 相反
25、如图所示的电路图中若要使灯泡L1和L2组成串联电路应该闭合开关________；若要使灯泡L1和L2组成并联电路应该闭合开关________，如果闭合开关________就会导致整个电路短路。
【答案】S2 S3、S1 S1、S2
三、作图题。
26、在虚线框里画出如图所示实物图的电路图。
　
【答案】如图所示：
　
四、实验题。
27、物理活动课上，同学们做了一个有趣的静电实验，如图所示，将静电感应起电机的集电杆和验电羽用导线连接，摇动静电感应起电机的手柄，观察到验电羽张开。请回答下列问题：
（1）验电羽张开的原因是________ 。
（2）快速摇动起电机的手柄时，验电羽张开的角度变大。据此现象，请提出一个可探究的科学问题：________ 。
【答案】（1）验电器带上了同种电荷，同种电荷相互排斥
（2）验电羽张开角度的大小与摇动起电机的速度有关吗？
28、为了验证并联电路的电流特点，小薇设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于______状态。
（2）请你在实物电路（图乙）中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
（3）她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中丙所示，可读出：I1=0.5A，I2=______A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是______。（写出关系式即可）
（4）其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想。但他们同时发现：“并联各支路电流是相等的”，这个结论一定成立吗？______。（选填“一定”或“不一定”）。为了检验这个结论是否成立，应该______继续进行实验。
【答案】断开 0.52 I=I1+I2 不一定 选择不同规格的灯泡
五、计算类综合题。
29、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A （2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
