第五章 透镜及其应用 单元检测 2022-2023学年人教版物理八年级上册（含答案）

透镜及其应用
姓名：___________班级：___________考号：___________
一、单选题

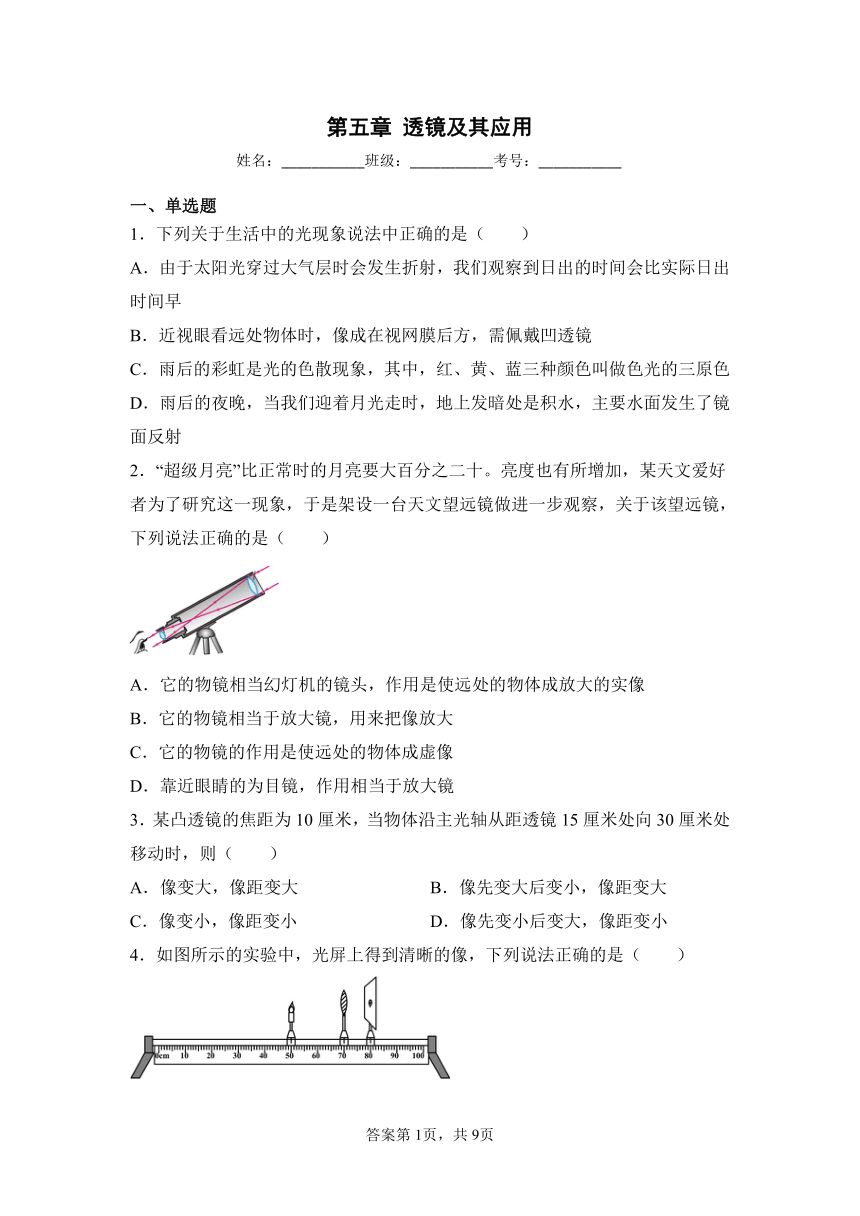

1．下列关于生活中的光现象说法中正确的是（　　）
A．由于太阳光穿过大气层时会发生折射，我们观察到日出的时间会比实际日出时间早
B．近视眼看远处物体时，像成在视网膜后方，需佩戴凹透镜
C．雨后的彩虹是光的色散现象，其中，红、黄、蓝三种颜色叫做色光的三原色
D．雨后的夜晚，当我们迎着月光走时，地上发暗处是积水，主要水面发生了镜面反射
2．“超级月亮”比正常时的月亮要大百分之二十。亮度也有所增加，某天文爱好者为了研究这一现象，于是架设一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是（　　）
A．它的物镜相当幻灯机的镜头，作用是使远处的物体成放大的实像
B．它的物镜相当于放大镜，用来把像放大
C．它的物镜的作用是使远处的物体成虚像
D．靠近眼睛的为目镜，作用相当于放大镜
3．某凸透镜的焦距为10厘米，当物体沿主光轴从距透镜15厘米处向30厘米处移动时，则（　　）
A．像变大，像距变大 B．像先变大后变小，像距变大
C．像变小，像距变小 D．像先变小后变大，像距变小
4．如图所示的实验中，光屏上得到清晰的像，下列说法正确的是（　　）
A．蜡烛经透镜形成了倒立缩小的虚像
B．蜡烛向左移会让清晰的像变大一点
C．照相机的成像原理跟图中情形相同
D．图中的凸透镜的焦距大约是10cm

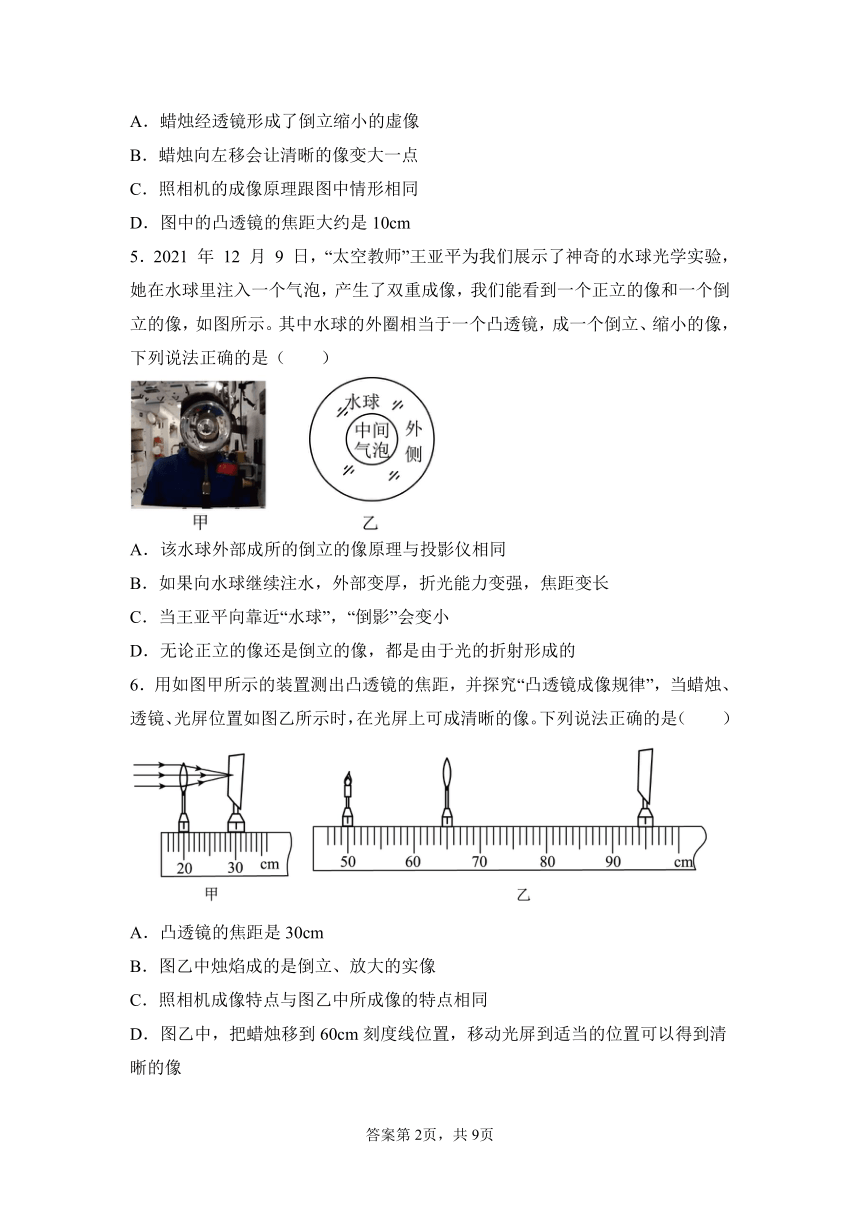

5．2021 年 12 月 9 日，“太空教师”王亚平为我们展示了神奇的水球光学实验，她在水球里注入一个气泡，产生了双重成像，我们能看到一个正立的像和一个倒立的像，如图所示。其中水球的外圈相当于一个凸透镜，成一个倒立、缩小的像，下列说法正确的是（　　）
A．该水球外部成所的倒立的像原理与投影仪相同
B．如果向水球继续注水，外部变厚，折光能力变强，焦距变长
C．当王亚平向靠近“水球”，“倒影”会变小
D．无论正立的像还是倒立的像，都是由于光的折射形成的
6．用如图甲所示的装置测出凸透镜的焦距，并探究“凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙所示时，在光屏上可成清晰的像。下列说法正确的是（　　）
A．凸透镜的焦距是30cm
B．图乙中烛焰成的是倒立、放大的实像
C．照相机成像特点与图乙中所成像的特点相同
D．图乙中，把蜡烛移到60cm刻度线位置，移动光屏到适当的位置可以得到清晰的像

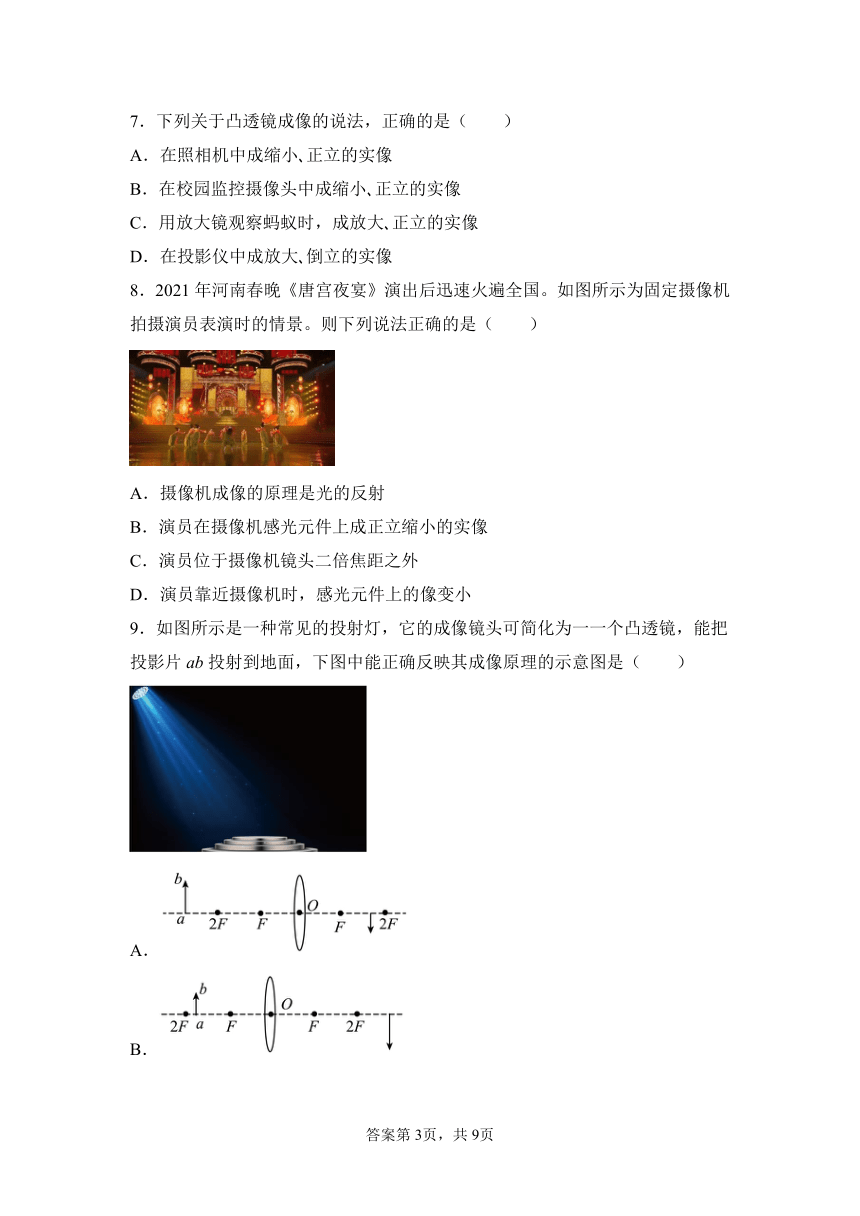

7．下列关于凸透镜成像的说法，正确的是（　　）
A．在照相机中成缩小 正立的实像
B．在校园监控摄像头中成缩小 正立的实像
C．用放大镜观察蚂蚁时，成放大 正立的实像
D．在投影仪中成放大 倒立的实像
8．2021年河南春晚《唐宫夜宴》演出后迅速火遍全国。如图所示为固定摄像机拍摄演员表演时的情景。则下列说法正确的是（　　）
A．摄像机成像的原理是光的反射
B．演员在摄像机感光元件上成正立缩小的实像
C．演员位于摄像机镜头二倍焦距之外
D．演员靠近摄像机时，感光元件上的像变小
9．如图所示是一种常见的投射灯，它的成像镜头可简化为一一个凸透镜，能把投影片ab投射到地面，下图中能正确反映其成像原理的示意图是（　　）
A．
B．
C．
D．

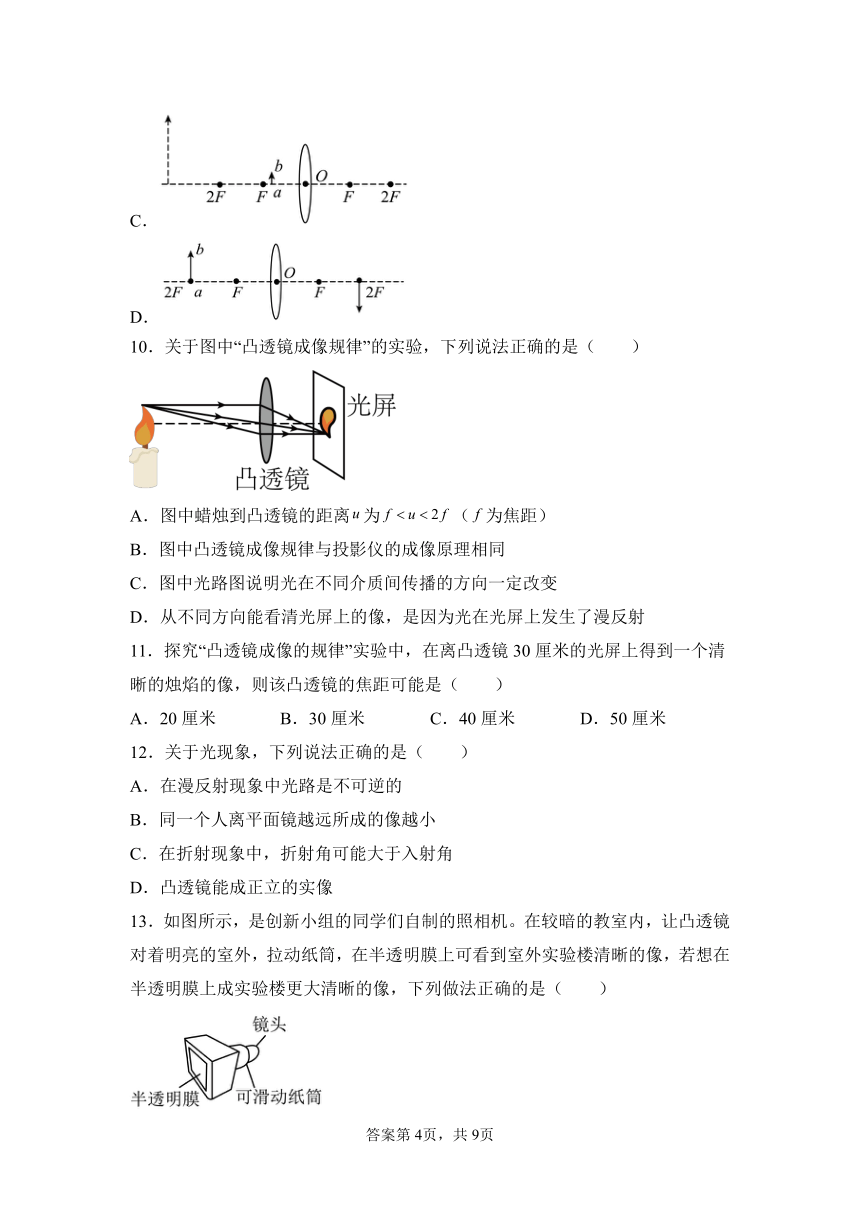

10．关于图中“凸透镜成像规律”的实验，下列说法正确的是（　　）
A．图中蜡烛到凸透镜的距离为（为焦距）
B．图中凸透镜成像规律与投影仪的成像原理相同
C．图中光路图说明光在不同介质间传播的方向一定改变
D．从不同方向能看清光屏上的像，是因为光在光屏上发生了漫反射
11．探究“凸透镜成像的规律”实验中，在离凸透镜30厘米的光屏上得到一个清晰的烛焰的像，则该凸透镜的焦距可能是（　　）
A．20厘米 B．30厘米 C．40厘米 D．50厘米
12．关于光现象，下列说法正确的是（　　）
A．在漫反射现象中光路是不可逆的
B．同一个人离平面镜越远所成的像越小
C．在折射现象中，折射角可能大于入射角
D．凸透镜能成正立的实像
13．如图所示，是创新小组的同学们自制的照相机。在较暗的教室内，让凸透镜对着明亮的室外，拉动纸筒，在半透明膜上可看到室外实验楼清晰的像，若想在半透明膜上成实验楼更大清晰的像，下列做法正确的是（　　）
A．相机向前移，纸筒向前伸 B．相机向后移，纸筒向后缩
C．相机不移动，纸筒向后缩 D．相机和纸筒的位置均不变
14．如图所示，小明同学在探究凸透镜成像的规律时，记录并绘制了物距u和像距v之间的关系图象。下列说法正确的是（　　）
A．凸透镜焦距为20cm
B．物距为5cm时，可以通过移动光屏承接到清晰的像
C．物距为15cm时，成放大的像，根据这一原理可以制成投影仪
D．物距由15cm增大到30cm的过程中，在光屏上看到的像一直是变大的
15．为了模拟探究显微镜的工作原理，小明在白纸上画上红色箭头，放在高约为15mm的透明塑料盒下方，在盒的上方滴上一滴水，如图甲所示，通过水滴（相当于凸透镜）可看到位于水滴下方红色箭头放大的像；将一个焦距为30cm的凸透镜放在水滴正上方，如图乙所示，保持凸透镜水平，调整凸透镜与水滴之间的距离，会看到箭头更大的像。关于该实验，下列说法中正确的是（　　 ）　
A．水滴模拟显微镜的目镜 B．箭头通过水滴成放大的实像
C．水滴上方的凸透镜模拟显微镜的物镜 D．水滴上方的凸透镜和投影仪成像特点相同
二、填空题
16．某次实验中各光学元件在如图所示位置光屏上得到清晰倒立___________的实像（选填“放大”“缩小”或“等大”），生活中的___________就是根据这个原理制成的（选填“照相机“投影仪”或“放大镜”）。
17．用焦距为10cm的凸透镜探究凸透镜成像的规律，当点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置时，光屏上呈现烛焰的倒立、____________的实像，若此时将光屏移走，烛焰通过凸透镜____________（选填“能”或“不能”）成实像，将蜡烛移至光具座上40cm处，人站在光屏一侧，通过凸透镜可以看到一个____________、放大的“烛焰”。
18．学校“护眼小分队”自制了一个水凸透镜，来展示近视眼、远视眼的成因及矫正方法，水凸透镜的厚薄可通过注射器注入透镜的水量来调节。实验器材如图中位置时，光屏上得到烛焰清晰的像；接着他推动活塞使水凸透镜变厚，发现光屏上的像变模糊，将蜡烛适当靠近透镜，像又变清晰；若不移动蜡烛，要让光屏上的像变清晰，可在蜡烛与水透镜之间适当位置安装一个合适的______（选填“凹”或“凸”）透镜。此过程模拟的是______ （选填“近视眼”或“远视眼”）的成因及矫正方法。
19．如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰___________立的实像。利用这一成像规律可制成___________（选填“照相机”、“投影仪”或“放大镜”），若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应___________（选填“变大”“变小”或“不变”）。
20．2021年5月15日，中国探测器成功着陆火星、屈原在《天问》诗句中所表达的美好愿望成为现实，如图甲，“祝融号“火星车驶离平台的过程中，其后置照相机对着平台先后拍摄得到乙、丙、丁3张照片，照相机的镜头是一个 ______透镜，拍摄过程中相机镜头逐步 ______（向外伸/向内缩）。观看三张照片感觉平台是运动的，这是以 ______为参照物。
三、实验题
21．在“探究凸透镜成像规律”的实验中：
（1）如图甲所示，该凸透镜的焦距为________cm。
（2）蜡烛、凸透镜和光屏在光具座上的位置如图乙所示，此时光屏上承接到清晰的像，_________（选填“放大镜”“照相机”或“投影仪”）运用了该成像规律。
（3）实验后发现，在物距相同的情况下，多个小组测出的像距不同，原因可能是_________。（写出一种即可）
（4）小王同学在实验过程中，发现光屏上已经承接到清晰放大的像，这时他保持蜡烛和光屏的位置不变，只移动凸透镜，_________（选填“能”或“不能”）在光屏上再次得到另一个清晰放大的像。
22．如图是小丽探究凸透镜成像规律的实验装置。
（1）如图甲，小丽用一束平行光正对凸透镜照射，移动光屏，直到光屏上出现一个最小最亮的光斑，则凸透镜的焦距f＝_______cm；
（2）接着小丽将蜡烛、凸透镜、光屏安装在光具座上，然后调节三者的高度，使烛焰中心、透镜中心和光屏中心在___________上，目的是_____________；
（3）当小丽将蜡烛、光屏的位置调到如图乙所示时，在光屏上得到了清晰的像，此时凸透镜所成的是_________（选填“正立”或“倒立”）、_________（选填“放大”“缩小”或“等大”）的实像。保持透镜位置不动，向右适当移动蜡烛，应将光屏向_________移动才能在光屏上得到清晰的像；
（4）若保持图乙中蜡烛和光屏的位置不变，将凸透镜移到________cm刻度线处，能够在光屏上得到清晰的像。一段时间后，小丽发现烛焰所成的像在光屏中心偏上，她应将蜡烛向_______调节，可以使像回到光屏中心。
参考答案：
1．A
2．D
3．C
4．C
5．D
6．B
7．D
8．C
9．B
10．D
11．A
12．C
13．A
14．C
15．B
16． 放大 投影仪
17． 放大 能 正立
18． 凹 近视眼
19． 倒 照相机 不变
20． 凸 向内缩 相机镜头
21． 15.0 照相机 见详解 不能
22． 10.0 同一高度 使烛焰成像在光屏中心 倒立 缩小 右 35.0 上
