第十七章 从指南针到磁浮列车 课件

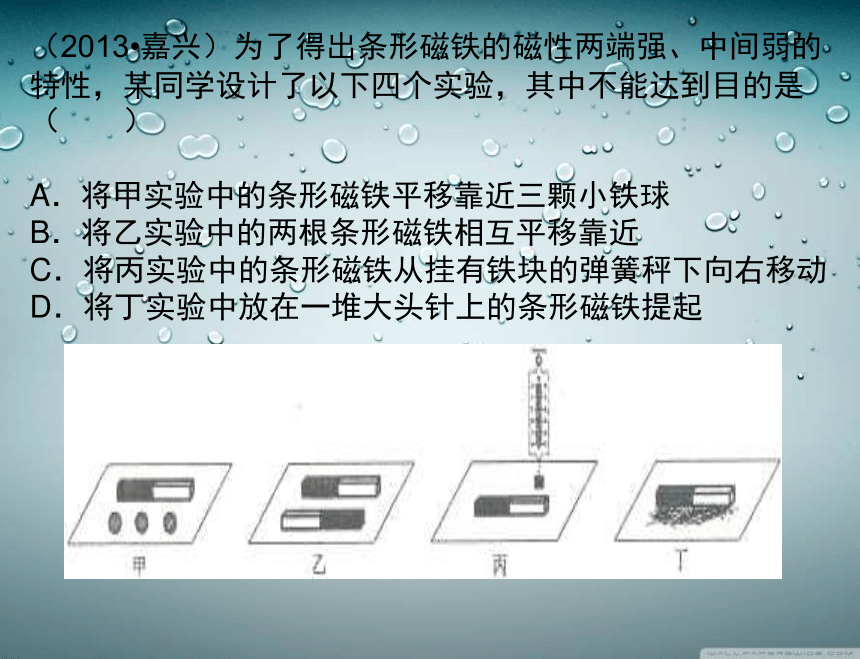

课件24张PPT。第十七章 从指南针到磁浮列车同步练习（2013?嘉兴）为了得出条形磁铁的磁性两端强、中间弱的特性，某同学设计了以下四个实验，其中不能达到目的是（　　）
A．将甲实验中的条形磁铁平移靠近三颗小铁球
B．将乙实验中的两根条形磁铁相互平移靠近
C．将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动
D．将丁实验中放在一堆大头针上的条形磁铁提起

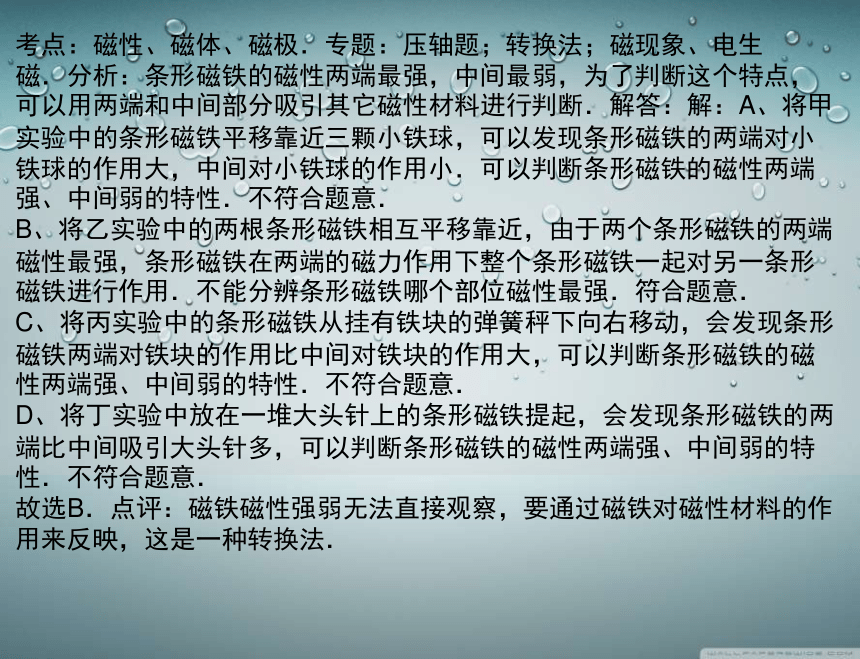

考点：磁性、磁体、磁极．专题：压轴题；转换法；磁现象、电生磁．分析：条形磁铁的磁性两端最强，中间最弱，为了判断这个特点，可以用两端和中间部分吸引其它磁性材料进行判断．解答：解：A、将甲实验中的条形磁铁平移靠近三颗小铁球，可以发现条形磁铁的两端对小铁球的作用大，中间对小铁球的作用小．可以判断条形磁铁的磁性两端强、中间弱的特性．不符合题意．
B、将乙实验中的两根条形磁铁相互平移靠近，由于两个条形磁铁的两端磁性最强，条形磁铁在两端的磁力作用下整个条形磁铁一起对另一条形磁铁进行作用．不能分辨条形磁铁哪个部位磁性最强．符合题意．
C、将丙实验中的条形磁铁从挂有铁块的弹簧秤下向右移动，会发现条形磁铁两端对铁块的作用比中间对铁块的作用大，可以判断条形磁铁的磁性两端强、中间弱的特性．不符合题意．
D、将丁实验中放在一堆大头针上的条形磁铁提起，会发现条形磁铁的两端比中间吸引大头针多，可以判断条形磁铁的磁性两端强、中间弱的特性．不符合题意．

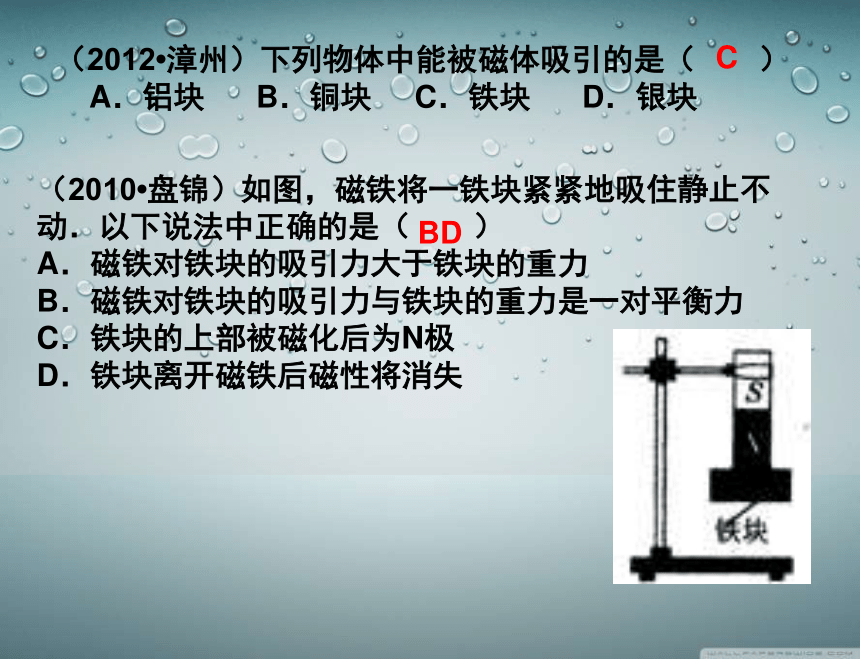

故选B．点评：磁铁磁性强弱无法直接观察，要通过磁铁对磁性材料的作用来反映，这是一种转换法．（2012?漳州）下列物体中能被磁体吸引的是（　　）
A．铝块 B．铜块 C．铁块 D．银块 （2010?盘锦）如图，磁铁将一铁块紧紧地吸住静止不动．以下说法中正确的是（　　）
A．磁铁对铁块的吸引力大于铁块的重力
B．磁铁对铁块的吸引力与铁块的重力是一对平衡力
C．铁块的上部被磁化后为N极

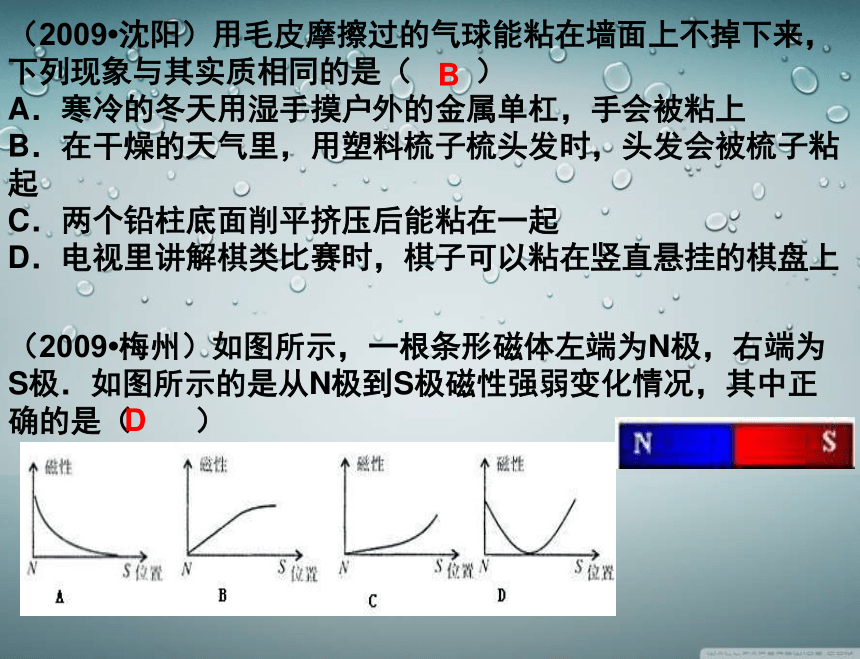

D．铁块离开磁铁后磁性将消失 BDC（2009?沈阳）用毛皮摩擦过的气球能粘在墙面上不掉下来，下列现象与其实质相同的是（　　）
A．寒冷的冬天用湿手摸户外的金属单杠，手会被粘上
B．在干燥的天气里，用塑料梳子梳头发时，头发会被梳子粘起
C．两个铅柱底面削平挤压后能粘在一起

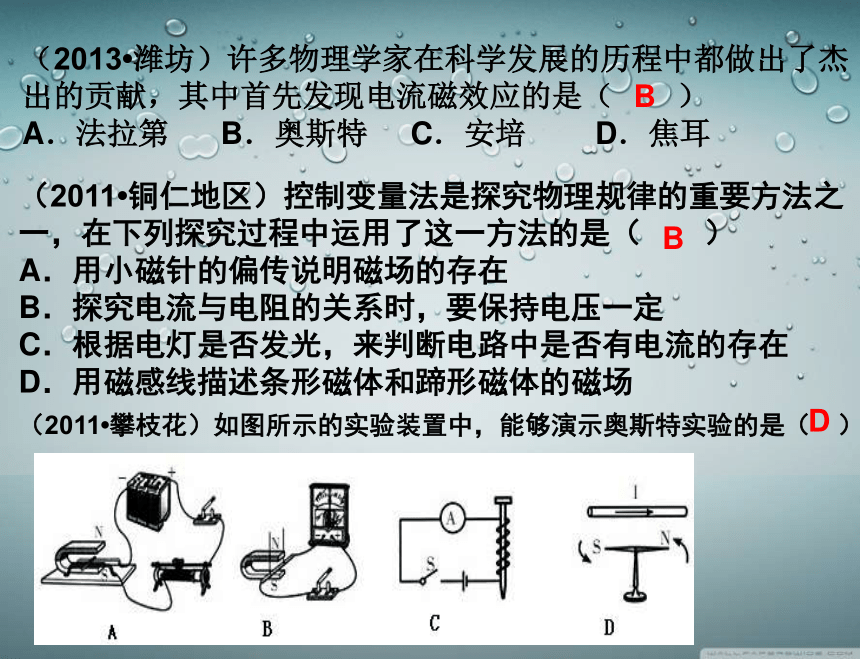

D．电视里讲解棋类比赛时，棋子可以粘在竖直悬挂的棋盘上 B（2009?梅州）如图所示，一根条形磁体左端为N极，右端为S极．如图所示的是从N极到S极磁性强弱变化情况，其中正确的是（　　）D（2013?潍坊）许多物理学家在科学发展的历程中都做出了杰出的贡献，其中首先发现电流磁效应的是（　　）
A．法拉第 B．奥斯特 C．安培 D．焦耳 （2011?铜仁地区）控制变量法是探究物理规律的重要方法之一，在下列探究过程中运用了这一方法的是（　　）
A．用小磁针的偏传说明磁场的存在
B．探究电流与电阻的关系时，要保持电压一定
C．根据电灯是否发光，来判断电路中是否有电流的存在
D．用磁感线描述条形磁体和蹄形磁体的磁场 （2011?攀枝花）如图所示的实验装置中，能够演示奥斯特实验的是（　）BBD（2013?益阳）下列四个图中，小磁针北极（黑色端）所指方向正确的是（　　）解析：A、从图可知，电流从螺线管的左端流入、右端流出，根据安培定则可知，螺线管左端是N极、右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故A错；
B、从图可知，电流从螺线管的右端流入、左端流出，根据安培定则可知，螺线管左端是N极、右端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是S极，右端是N极，故B错；
C、从图可知，电流从螺线管的右端流入、左端流出，根据安培定则可知，螺线管右端是N极、左端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故C正确；
D、从图可知，电流从螺线管的左端流入，右端流出，根据安培定则可知，螺线管右端是N极，左端是S极；由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针的左端是N极，右端是S极，故D错．

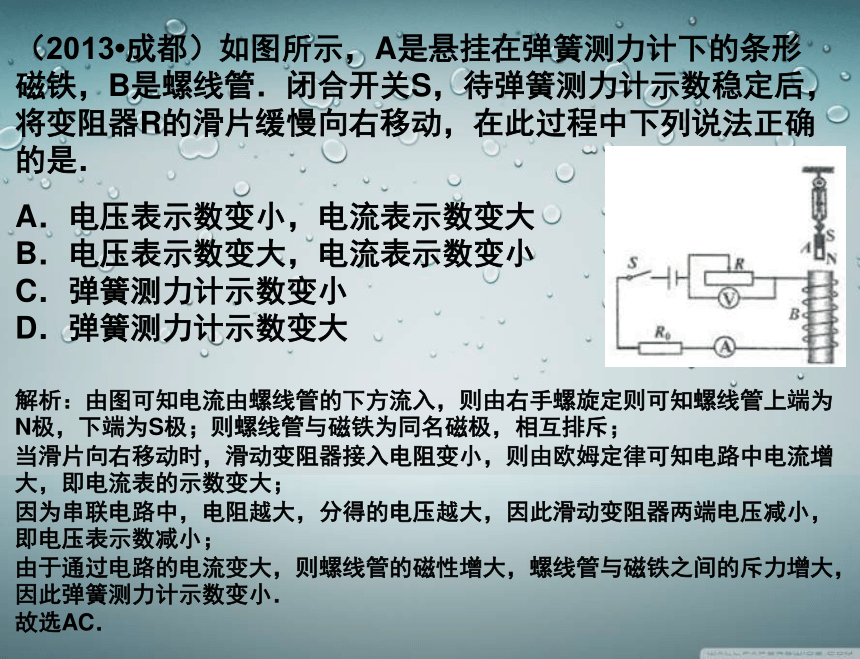

故选C．（2013?成都）如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管．闭合开关S，待弹簧测力计示数稳定后，将变阻器R的滑片缓慢向右移动，在此过程中下列说法正确的是．A．电压表示数变小，电流表示数变大
B．电压表示数变大，电流表示数变小
C．弹簧测力计示数变小
D．弹簧测力计示数变大 解析：由图可知电流由螺线管的下方流入，则由右手螺旋定则可知螺线管上端为N极，下端为S极；则螺线管与磁铁为同名磁极，相互排斥；
当滑片向右移动时，滑动变阻器接入电阻变小，则由欧姆定律可知电路中电流增大，即电流表的示数变大；
因为串联电路中，电阻越大，分得的电压越大，因此滑动变阻器两端电压减小，即电压表示数减小；
由于通过电路的电流变大，则螺线管的磁性增大，螺线管与磁铁之间的斥力增大，因此弹簧测力计示数变小．

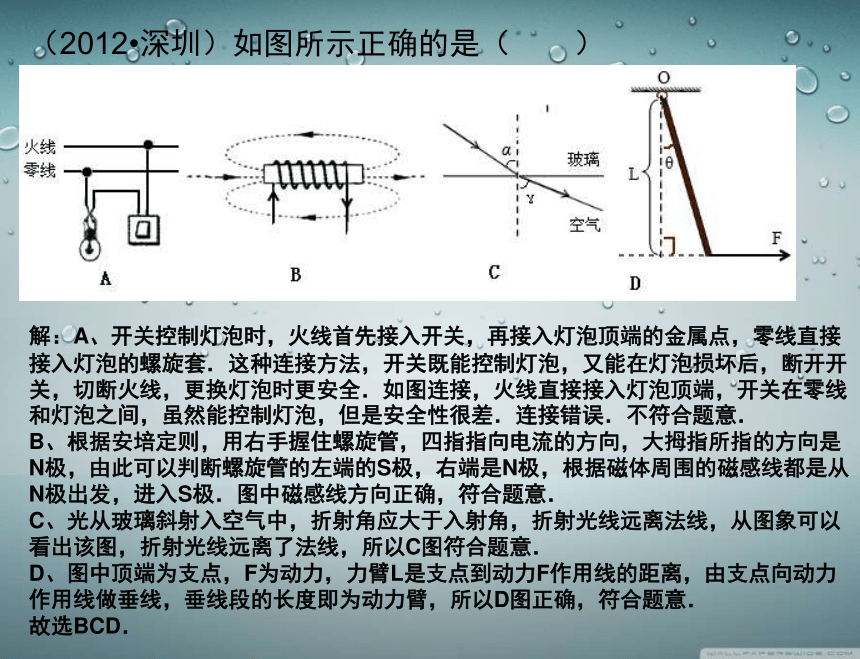

故选AC．（2012?深圳）如图所示正确的是（　　）解：A、开关控制灯泡时，火线首先接入开关，再接入灯泡顶端的金属点，零线直接接入灯泡的螺旋套．这种连接方法，开关既能控制灯泡，又能在灯泡损坏后，断开开关，切断火线，更换灯泡时更安全．如图连接，火线直接接入灯泡顶端，开关在零线和灯泡之间，虽然能控制灯泡，但是安全性很差．连接错误．不符合题意．
B、根据安培定则，用右手握住螺旋管，四指指向电流的方向，大拇指所指的方向是N极，由此可以判断螺旋管的左端的S极，右端是N极，根据磁体周围的磁感线都是从N极出发，进入S极．图中磁感线方向正确，符合题意．
C、光从玻璃斜射入空气中，折射角应大于入射角，折射光线远离法线，从图象可以看出该图，折射光线远离了法线，所以C图符合题意．
D、图中顶端为支点，F为动力，力臂L是支点到动力F作用线的距离，由支点向动力作用线做垂线，垂线段的长度即为动力臂，所以D图正确，符合题意．
故选BCD．（2012?莆田）如图所示，条形磁铁置于水平桌面上，电磁铁的右端固定，闭合开关，当滑动变阻器滑片P向右移动时，条形磁铁仍保持静止，在此过程中，条形磁铁受到的摩擦力的方向和大小是（　　）A．方向向左，逐渐增大
B．方向向右，逐渐增大
C．方向向左，逐渐减小
D．方向向右，逐渐减小 解析：由安培定则可知，螺线管左侧为N极；因同名磁极相互排斥，故条形磁铁所受磁场力向左；因条形磁铁处于平衡状态，即条形磁铁所受摩擦力应与斥力大小相等方向相反，故摩擦力的方向水平向右；
当滑片向右移动时，滑动变阻器接入电阻变大，由欧姆定律得螺线管内的电流减小，则可知螺线的磁性减弱，条形磁铁所受到的排斥力减小；因条形磁铁仍处于平衡状态，所以条形磁铁所受摩擦力也减小．
故选D．（2012?梅州）探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多．此实验说明影响电磁铁磁性强弱的因素是（　）A．电流的大小
B．线圈的匝数
C．电流的方向
D．电磁铁的极性 解：由图知，A、B线圈串联，所以通过A、B的电流相等，A的线圈匝数明显比B的线圈匝数多．每次实验总观察到电磁铁A吸引大头针的数目均比B多．所以此实验说明电磁铁的磁性强弱与线圈匝数有关．
故选B．（2011?翁牛特旗）如图，把一根包有绝缘层的导线绕在铁钉上，把导线两端的绝缘层刮去，接上干电池后，铁钉（　）A．有磁性
B．会熔化
C．有电流流过
D．两端对小磁针北极都有吸引力 解析：
A、当接上干电池后，导线中就有了电流，电流周围会产生磁场，铁钉在电流磁场的作用下就会被磁化，因而具有了磁性，故选项A正确；
B、电流通过导线时，产生的热量是非常小的，而铁钉的熔点又非常的高，所以铁钉不会被熔化，故选项B错误；
C、因为导线的外面有绝缘层，所以铁钉中没有电流通过，故选项C错误；
D、铁钉被磁化后，两端分别是两个磁极，根据右手螺旋定则可以判定，铁钉的右端是N极，左端是S极．则铁钉的右端对小磁针的北极有排斥力，故选项D错误．
故选 A．（2013?株洲）下列用电器或设备中，没有电磁铁的是（　）A．电烙铁 B．电铃 C．电磁起重机 D．电磁继电器 解：在题目中所示答案，只有电烙铁是完全的发热装置，而其他电器中均需要电磁铁产生磁性进行工作．
故选A．（2013?庆阳）如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是（　　）A．S、N、S、S B．N、N、S、N
C．S、S、N、N D．N、S、N、N 解：根据图示的线圈绕向和电流从左端流入，右端流出，结合安培定则从而可以确定电磁铁的左端为N极，右端为S极．
在磁体的周围，磁感线从磁体的N极流向S极，所以永磁体甲的右端为S极；
根据磁感线的形状可知，两者相互排斥，是同名磁极，所以永磁体丁的左端为S极．
故选A．（2012?沈阳）如图所示电路，开关S闭合后，下列说法正确的是（　　）
A．小磁针静止时，A端为N极
B．小磁针静止时，B端为N极
C．电磁铁左端为N极
D．向左移动滑片P，电磁铁磁性减弱 解析：
从图可知，电流从螺线管的右端流入，左端流出，根据安培定则可知，螺线管右端是N极，左端是S极．所以C说法错误，不符合题意．
由于同名磁极相互排斥，异名磁极相互吸引，所以小磁针静止时A端是S极，B端是N极．所以A说法错误，不符合题意；B说法正确，符合题意．
当滑动变阻器的滑片向左端移动时，滑动变阻器接入电阻减小，则由欧姆定律I=U R 可得电路中电流增强，则通电螺线管的磁性将增强．所以D说法错误，不符合题意．
故选B．（2012?日照）如图所示，电磁铁P和Q通电后（　　）A．P的右端是N极，Q的左端是S极，它们相互吸引
B．P的右端是S极，Q的左端是S极，它们相互排斥
C．P的右端是N极，Q的左端是N极，它们相互排斥
D．P的右端是S极，Q的左端是N极，它们相互吸引 解析：
由右手安培定则可得螺线管P左侧为N极，右侧为S极；
螺线管Q左侧为S极，右侧为N极，即两磁铁同名磁极相对，相互排斥．
故选B（2012?泸州）如图所示，用水平恒力F拉着一块磁性物体在水平面上做匀速直线运动，当磁性物体到达电磁铁AB的正下方时，立即闭合开关S，则磁性物体经过电磁铁正下方时，对其运动状态的判断正确的是（　　）A．仍保持匀速 B．立即加速
C．立即减速 D．立即停止 解析：观察图可知，当磁性物体到达电磁铁AB的正下方时，立即闭合开关S时，由安培定则可知，电磁铁的B端为N极，
因磁性物体上面为N极，所以当磁性物体经过电磁铁正下方时，会受到较大的排斥力，使磁性物体对桌面的压力增大，在接触面粗糙程度不变的情况下，摩擦力也跟着增大．
而磁性物体在水平面上做匀速直线运动，拉力不变，小于摩擦力，所以立即减速．
故选C．（2013?临沂）借助如图所示的实验装置，小明探究“磁场对通电直导线的作用”．闭合开关S0，原本静止的轻质硬直导线AB水平向右运动．要使AB水平向左运动，下列措施中可行的是（　　）A．将A、B两端对调
B．将滑动变阻器的滑片P向右移动
C．换用磁性更强的蹄形磁体
D．将蹄形磁体的N、S极对调 解析：
A、将A、B两端对调，受力运动方向不变，故A错．
B、将滑动变阻器的滑片P向右移动，减小电路中的电流，减小导线的运动速度，不会改变运动方向，故B错；
C、换用磁性更强的蹄形磁体，将增大导线的运动速度，不会改变运动方向，故C错；
D、将蹄形磁体的N、S极对调，只改变一个影响因素（磁场方向），受力运动方向改变，故D正确；
故选D．（2013?牡丹江）在如图所示的四个实验装置中，能说明洗衣机中电动机工作原理的是（　　）解析：A、在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意．
B、是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，不符合题意；
C、电路中有电流，通电导体或线圈受到磁场力的作用发生运动，符合题意；
D、在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，不符合题意．
故选C．（2013?梅州）汽车是我们生活中比较常用的交通工具，下列有关汽车的说法正确的是（　　）A．汽车的观后镜为凹面镜
B．安全带的作用是防止汽车紧急刹车时由于惯性而被撞伤
C．汽车内燃机的做功冲程是机械能转化为内能
D．电动车的电动机是利用电磁感应原理工作的 解析：A、汽车的观后镜为凸面镜，所以A错误；
B、前排司机和乘客原来和车一起向前运动，紧急刹车时，车由运动突然变成静止，而司机和前排乘客由于具有惯性，继续向前运动，容易撞到挡风玻璃发生伤害，若系上安全带，可以防止事故的发生，所以B正确；
C、做功冲程将内能转化为机械能，压缩冲程将机械能转化为内能，所以C错误；
D、电动车的电动机是根据通电导体在磁场中受力的作用而制成的，发电机是根据电磁感应原理工作的，所以D错误．
故选B．（2013?广安）如图，在实验装置中，当开关闭合时，能观察到导体棒ab沿金属导轨运动，利用这一现象所揭示的原理可制成的设备是（　　）A．发电机 B．电磁继电器
C．电热器 D．电动机 分析：根据图象分析实验现象，得出结论；
知道电动机是根据通电导体在磁场中受力的作用制成的；
发电机根据电磁感应现象制成的；
电磁继电器是一个用电磁铁来控制的开关；
电热器是靠电流的热效应来工作的．
解答：由图知，当闭合开关时，电路中有电流，导体便受磁场力的作用而运动，根据这个原理制成了电动机．
故选D（2012?台州）以下初中《科学》常见的作图中，正确的是（　　）（2012?怀柔区二模）根据图中的电流方向标出通电螺线管的磁极．(2009年.遵义)23. 如图所示，当滑动变阻器的滑片P向右移动时，下列说法中正确的是( )
A．电流表的示数变小，电磁铁的磁性减弱
B．电流表的示数变大，电磁铁的磁性减弱
C．电流表的示数不变，电磁铁的磁性减弱
D．电流表的示数变大，电磁铁的磁性增强(2009年遵义)31 (3)将图C中的电磁铁连入你设计的电路中（在方框内完成）。要求：小磁针受电磁铁作用处于静止时应满足图中所示的指向。 D(2010·遵义)如图c所示，请你在图中标出通电螺线管的N、S极和磁感线方向。 (2010·遵义)25.电动机是一种高效率、低污染的动力设备，在下面的实验装置图中，对电动机的发明有直接影响的是C2012.遵义（3）如图丙所示，为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A 右端的磁极和电磁铁电源的“+ ”、“一”极。 2013.遵义（3）如图丙所示，图中已画出了通电螺线管的一条磁感线和静止在螺线管上方的小磁针，请在图中标出已画磁感线的方向和小磁针的N极。
