浙教版2022学年九上科学期末复习课件十：电功率（课件 18张ppt）

(共18张PPT)
浙教版 科学（初中）
九上期末复习课（十）
电功率

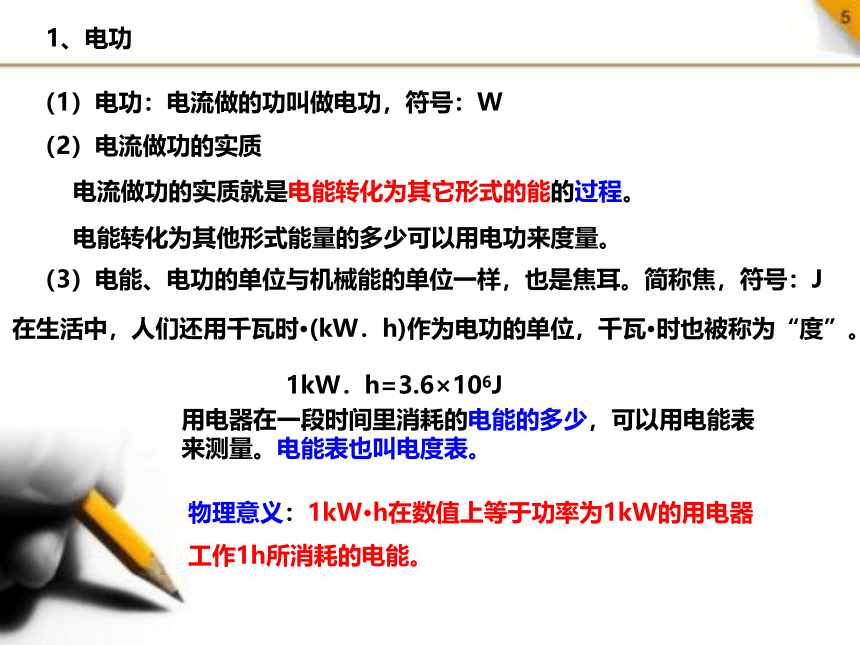

1、电功
（2）电流做功的实质
电流做功的实质就是电能转化为其它形式的能的过程。
电能转化为其他形式能量的多少可以用电功来度量。
（1）电功：电流做的功叫做电功，符号：W
（3）电能、电功的单位与机械能的单位一样，也是焦耳。简称焦，符号：J
在生活中，人们还用千瓦时·(kW．h)作为电功的单位，千瓦·时也被称为“度”。
1kW．h=3.6×106J
物理意义：1kW h在数值上等于功率为1kW的用电器工作1h所消耗的电能。
用电器在一段时间里消耗的电能的多少，可以用电能表来测量。电能表也叫电度表。

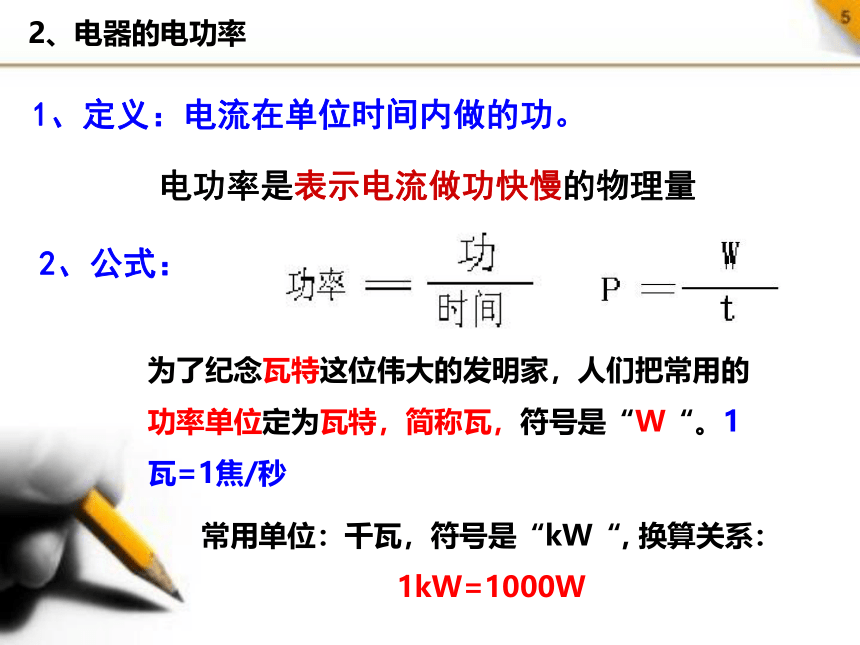

2、电器的电功率
1、定义：电流在单位时间内做的功。
2、公式：
电功率是表示电流做功快慢的物理量
为了纪念瓦特这位伟大的发明家，人们把常用的功率单位定为瓦特，简称瓦，符号是“W“。1瓦=1焦/秒
常用单位：千瓦，符号是“kW“, 换算关系：1kW=1000W

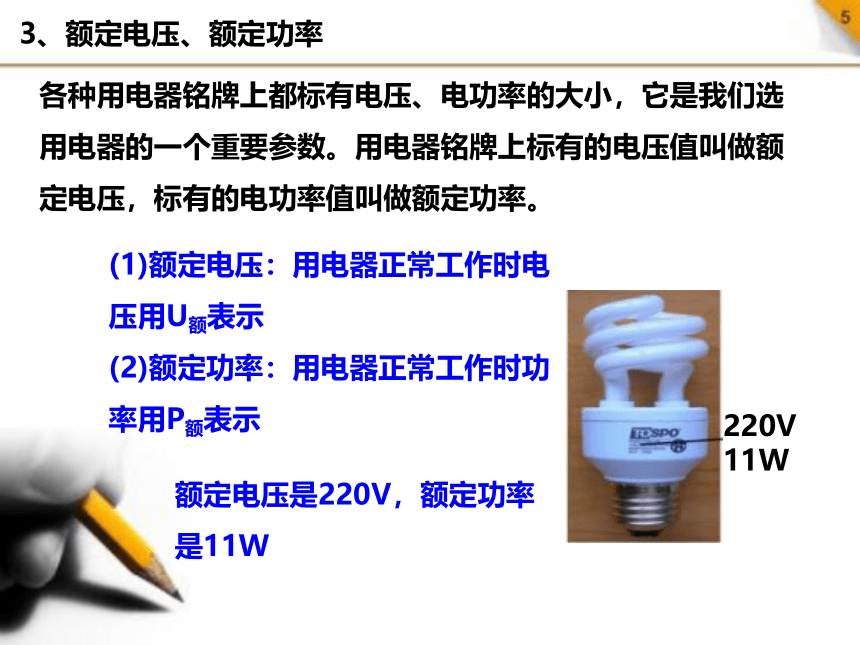

3、额定电压、额定功率
(1)额定电压：用电器正常工作时电压用U额表示
(2)额定功率：用电器正常工作时功率用P额表示
各种用电器铭牌上都标有电压、电功率的大小，它是我们选用电器的一个重要参数。用电器铭牌上标有的电压值叫做额定电压，标有的电功率值叫做额定功率。
220V 11W
额定电压是220V，额定功率是11W

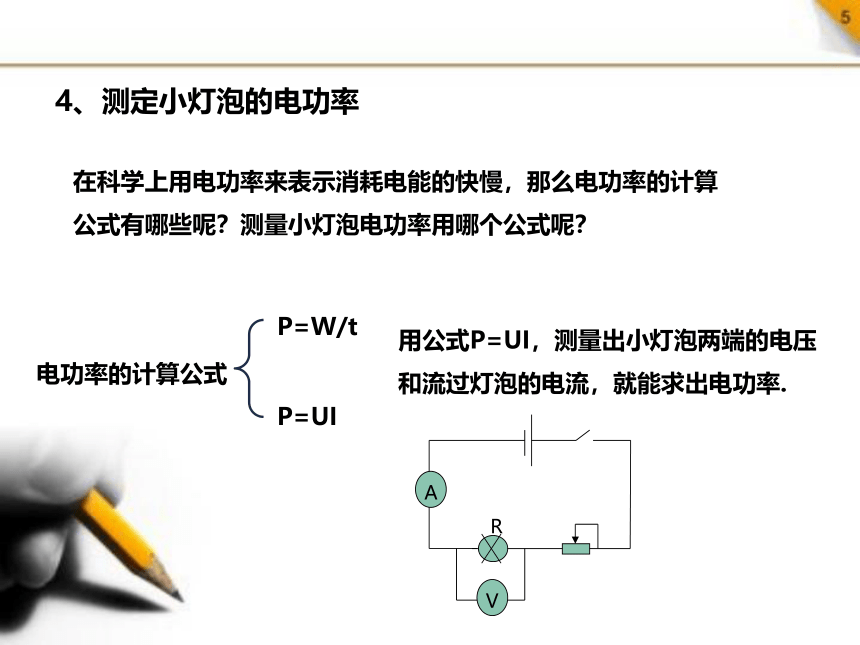

4、测定小灯泡的电功率
在科学上用电功率来表示消耗电能的快慢，那么电功率的计算公式有哪些呢？测量小灯泡电功率用哪个公式呢？
电功率的计算公式
P=W/t
P=UI
用公式P=UI，测量出小灯泡两端的电压和流过灯泡的电流，就能求出电功率.
R
A
V
基础过关

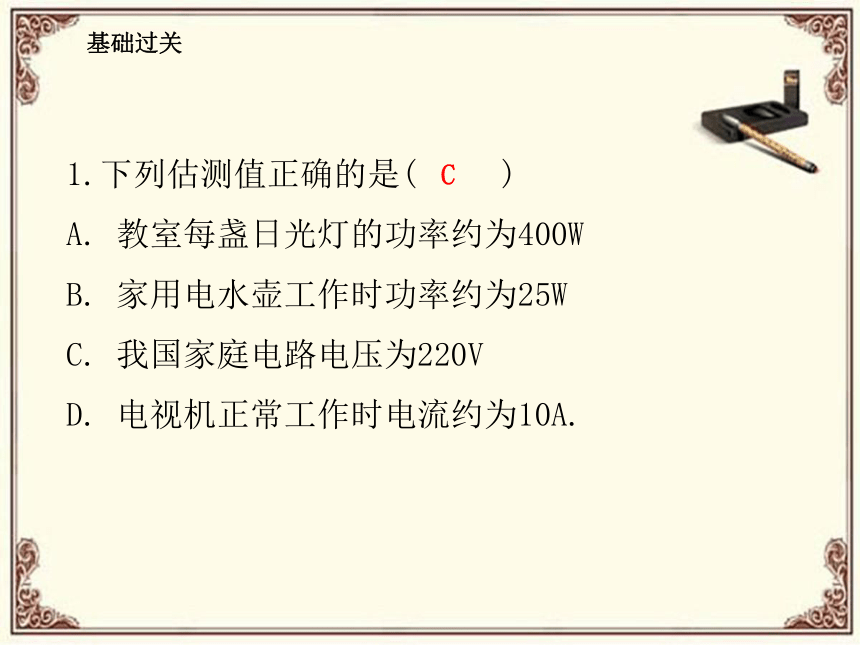

1.下列估测值正确的是( )
A. 教室每盏日光灯的功率约为400W
B. 家用电水壶工作时功率约为25W
C. 我国家庭电路电压为220V
D. 电视机正常工作时电流约为10A.
C
基础过关

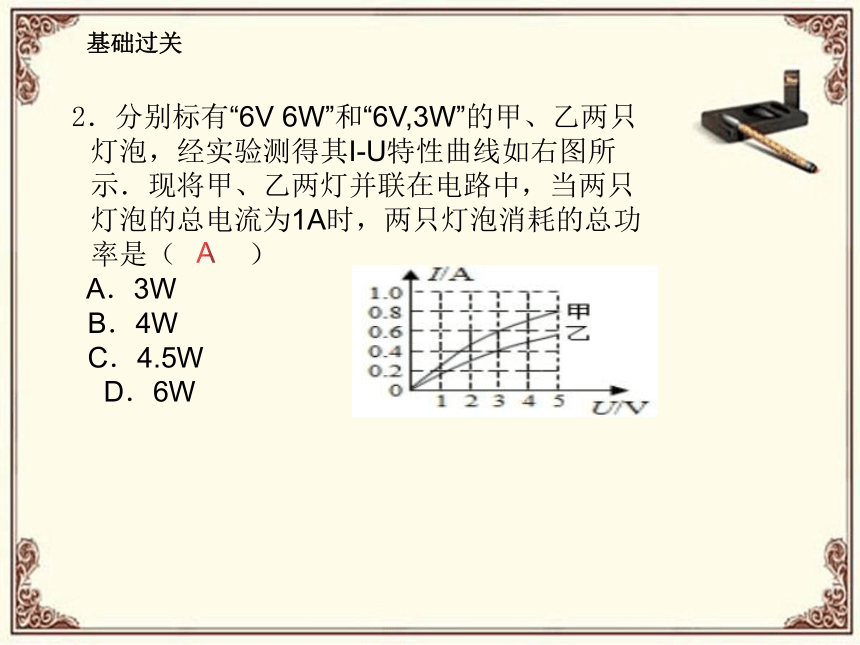

2．分别标有“6V 6W”和“6V,3W”的甲、乙两只灯泡，经实验测得其I-U特性曲线如右图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（　 　）
A．3W
B．4W
C．4.5W
D．6W
基础过关
3. 　小张用三节干电池测小灯泡的电功率，电路如图所示，小灯泡额定电压为2.5 V，电阻约10 Ω，滑动变阻器规格为“45Ω　1 A”．
(1)用笔画线代替导线，连接完整图甲所示的实物电路.
(2)连接电路时开关应________(选填“断开”或“闭合”)．
(3)闭合开关前，图甲中滑动变阻器的滑片P应位于________(选填“A”或“B”)端．
断开
A
基础过关
4.如图所示，电子式电能表表盘上标有“3000 imp/kW·h”字样(“3000 imp/kW·h”指接在这个电能表上的电器每消耗1千瓦时的电能，电能表上的指示灯闪烁3000次)，现将若干盏规格都为“220 V　20 W”的节能灯接在该电能表上一起正常工作15分钟，电能表的指示灯闪烁了135次，这些节能灯消耗的电能为 焦，接入的节能灯共有 盏。
1.62x105
9
基础过关
(4)小张连接好实验电路，检查连接无误后，闭合开关S，却发现灯泡不发光，电流表无示数，电压表示数为4.5 V，可能发生的故障是________．
A. 滑动变阻器处断路　　　　
B. 灯座接线短路
C. 小灯泡的灯丝断了
D. 开关接触不良
(5)排除故障后，闭合开关，移动滑片P至电压表的示数
如图乙所示，其读数为______V．当滑动变阻器的滑片
P向B端移动时，滑动变阻器两端的电压______(选填
“增大”或“减小”)．
C
2.2
减小
基础过关
(6)改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图所示的I－U图像，根据图像比较小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结论：__________________________________.
(7)小灯泡的额定功率是________W.
灯丝电阻受到温度的影响发生变化
0.5
基础过关
(8)得到第1组数据时，电压表和电流表虽然都有示数，却观察到灯泡不发光的主要原因是__________________.
(9)根据第(6)问的分析，当灯泡两端电压降低为额定电压一半时的电功率为P1，则P1________ (选填“>”、“<”或“＝”)．
(10)小张在进行实验处理数据时，算出了小灯泡的平均功率，你认为这样处理数据是________(选填“合理”或“不合理”)的，理由是 .
实际功率太小，不足以使灯泡发光
＞
灯泡在不同的电压下的实际功率不同，求平均值没意义
不合理
基础过关
在测定额定电压为2.5 V的小灯泡电功率的分组实验中：
(1)请用笔画线代替导线，将图甲中的实物电路连接完整。
(2)小明闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则故障可能是__________。排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为________W。
(3)小华在进行实验数据处理时，算出了小灯泡的平均功率(如表)，你认为这样处理数据是_______(选填“合理”或“不合理”)的，理由：__________________________________________。
实验序号 电压U/V 电流I/A 功率P/W 平均功率/W
① 2.0 0.26 0.52
② 2.5 0.28 0.70
③ 2.8 0.30 0.84 0.69
(4)下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中，正确的是____。
A　　 B C　　　 D
灯泡断路
0.75
不合理
灯泡在不同电压下实际功率不同
B
提高训练
1.标有“6V 6W”、“6V 3W”字样的L1、L2串联后接在6V电源上，下列说法正确的是( 　 )
A．L1的额定功率大于L2的额定功率
B．L1的实际功率大于L2的实际功率
C．通过L1的电流大于通过L2的电流
D．通过L1的电流小于通过L2的电流
A
提高训练
2、小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W。滑动变阻器R0的最大阻值为20Ω，允许通过的最大电流为0.5A。将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是（ ）
A．通过电阻R的电流最大值为0.4A
B．滑动变阻器接入电路的最小值为5Ω
C．电压表示数最大的变化量为1V
D．滑动变阻器R0消耗的最大功率为1.2W
C
提高训练
3、如图所示，电源的输出电压恒定不变，现将一个灯泡L接在离电源很近的AB两点时，灯泡L消耗的功率为25W，若将灯泡L接在离电源较远的CD两点时，灯泡L消耗的功率为16W。则输电导线AC、BD上消耗的功率为（ ）
A．1W B．2W C．4W D．9 W
C
提高训练
4.小明到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“2.5V”的小灯泡、电源、滑动变阻器、开关、两个电压表（没有电流表）、阻值为10Ω 的定值电阻 R0、导线若干。她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图。
（1）请你将甲电路图补充完整。
（2）闭合开关前，应将滑动变阻器调至阻值_______________的位置。
（3）闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器，使电压表 V1 的示数为2.5V，此时电压表V2 的示数如图乙所示，则小灯泡的额定功率为_______________W。
（4）她还进一步设计出了只有电流表没有电压表解决这个问题的办法，其电路图如丙所R0=10Ω并认为关键的一步是____________________________________________，才能计算出小灯泡的额定功率。
最大
0.6
调节滑动变阻器（或移动滑片）直至
电流表 A2 的示数为 0.25A
提高训练
5.随着生活条件的改善，人们更加注意家居环境的美化，如图所示甲是带有水温调节功能的家庭水族箱。该水族箱的鱼缸水温调节器工作原理如图乙所示：其中R1为阻值可调的电热丝，R2为定值电热丝，R2=400欧，开关S2为单刀双掷开关，不考虑温度对电阻的影响。试问：
（1）如图乙所示可知：当开关S1闭合，S2接b时，电路处于________状态（填“保温”或“加热”）；
（2）当开关S1闭合，S2接a时，若电路消耗功率P=48.4W，则电热丝R1连入电路的阻值应为多少
（3）当电路处于保温状态时，调节滑片得到民的功率随电路中电流变化的图象如图丙所示，求R1接入电阻最大时R1的功率为多少
加热
R总=U2/P=(220V)2/48.4W=1000Ω=R1+R2 R1=1000Ω-400Ω=600Ω
R总=U/I=220V/0.05A=4400Ω R1=4400Ω-400Ω=4000Ω
