第15章　探究电路　期末考试专题练　福建省2022-2023学年沪科版物理九年级
一．选择题（共15小题）

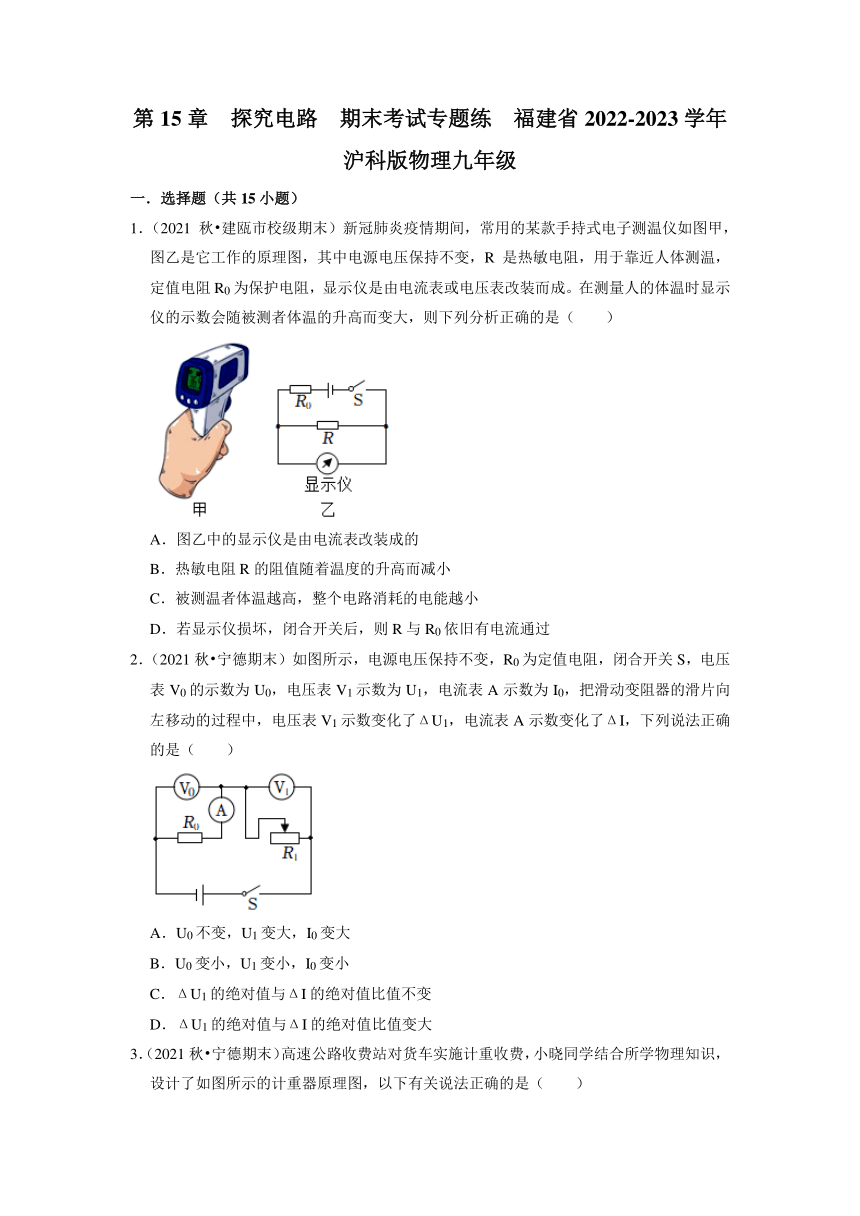

1．（2021秋 建瓯市校级期末）新冠肺炎疫情期间，常用的某款手持式电子测温仪如图甲，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）
A．图乙中的显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而减小
C．被测温者体温越高，整个电路消耗的电能越小
D．若显示仪损坏，闭合开关后，则R与R0依旧有电流通过
2．（2021秋 宁德期末）如图所示，电源电压保持不变，R0为定值电阻，闭合开关S，电压表V0的示数为U0，电压表V1示数为U1，电流表A示数为I0，把滑动变阻器的滑片向左移动的过程中，电压表V1示数变化了ΔU1，电流表A示数变化了ΔI，下列说法正确的是（　　）
A．U0不变，U1变大，I0变大
B．U0变小，U1变小，I0变小
C．ΔU1的绝对值与ΔI的绝对值比值不变
D．ΔU1的绝对值与ΔI的绝对值比值变大
3．（2021秋 宁德期末）高速公路收费站对货车实施计重收费，小晓同学结合所学物理知识，设计了如图所示的计重器原理图，以下有关说法正确的是（　　）
A．压力表相当于电流表
B．当车重越大时，R2连入电路的阻值越小
C．当车重越大时，电路中的电流越大
D．当车重越大时，压力表的示数越大
4．（2021秋 新罗区期末）下列不符合安全用电原则的是（　　）
A．用老旧的数据线给手机充电
B．家用电器失火，先断电后灭火
C．家中需更换灯泡时，先切断电源
D．在手机充电过程中，不可以接打电话
5．（2021秋 三明期末）“中药”是中华瑰宝。如图1的一款全自动电煎药壶，它有“加热”和“保温”两个挡位，温控开关在温度过高时自动断开，煎药壶进入保温状态。简化电路如图2。下列说法错误的是（　　）
A．开关S1和S2中，S2是温控开关
B．只闭合S1，煎药壶处于加热状态
C．同时闭合S1、S2，电路总功率最大
D．同时闭合S1、S2，电路总电阻最小

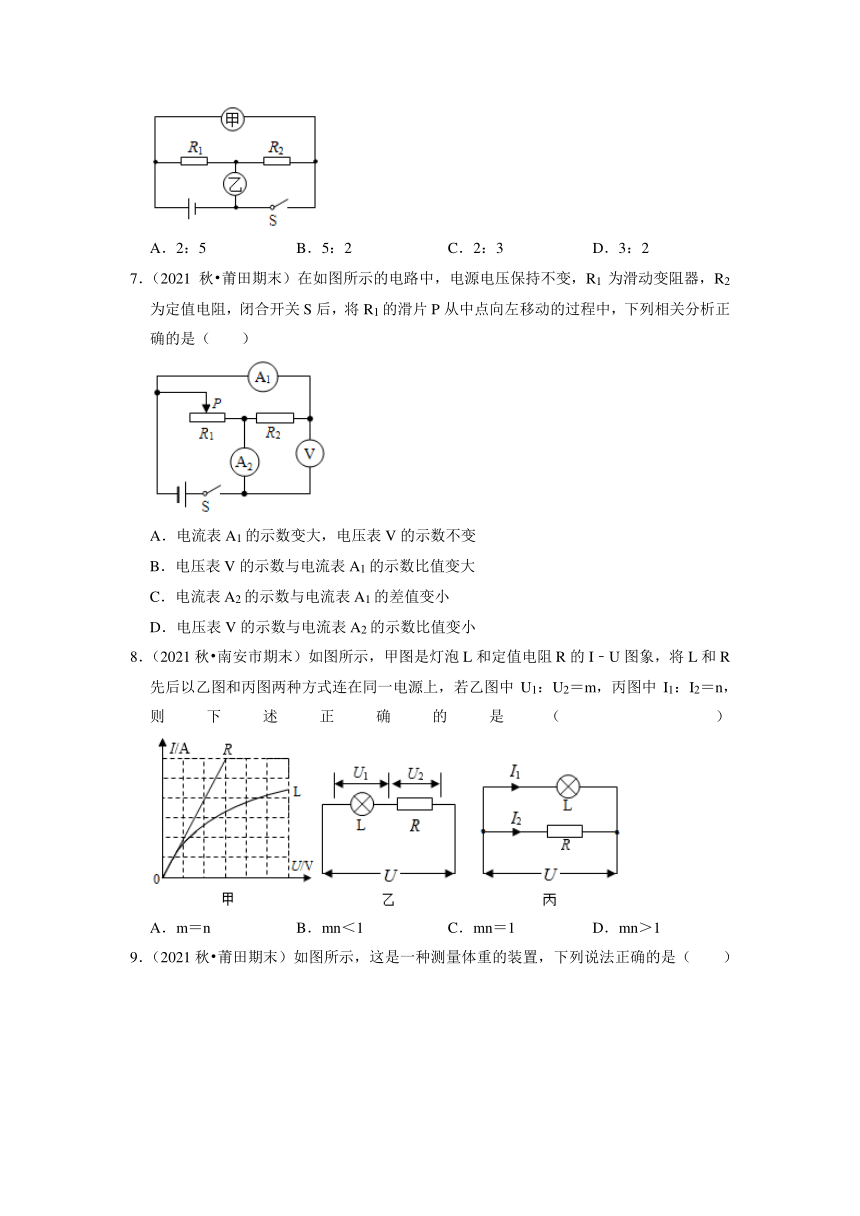

6．（2021秋 漳州期末）如图所示的电路中，当开关S闭合，甲、乙两表都是电压表时，两电压表的示数之比为U甲：U乙＝5：3，当开关S断开，甲、乙两表都换为电流表时，则两电流表的示数之比为I甲：I乙为（　　）
A．2：5 B．5：2 C．2：3 D．3：2
7．（2021秋 莆田期末）在如图所示的电路中，电源电压保持不变，R1为滑动变阻器，R2为定值电阻，闭合开关S后，将R1的滑片P从中点向左移动的过程中，下列相关分析正确的是（　　）
A．电流表A1的示数变大，电压表V的示数不变
B．电压表V的示数与电流表A1的示数比值变大
C．电流表A2的示数与电流表A1的差值变小
D．电压表V的示数与电流表A2的示数比值变小
8．（2021秋 南安市期末）如图所示，甲图是灯泡L和定值电阻R的I﹣U图象，将L和R先后以乙图和丙图两种方式连在同一电源上，若乙图中U1：U2＝m，丙图中I1：I2＝n，则下述正确的是（　　）
A．m＝n B．mn＜1 C．mn＝1 D．mn＞1

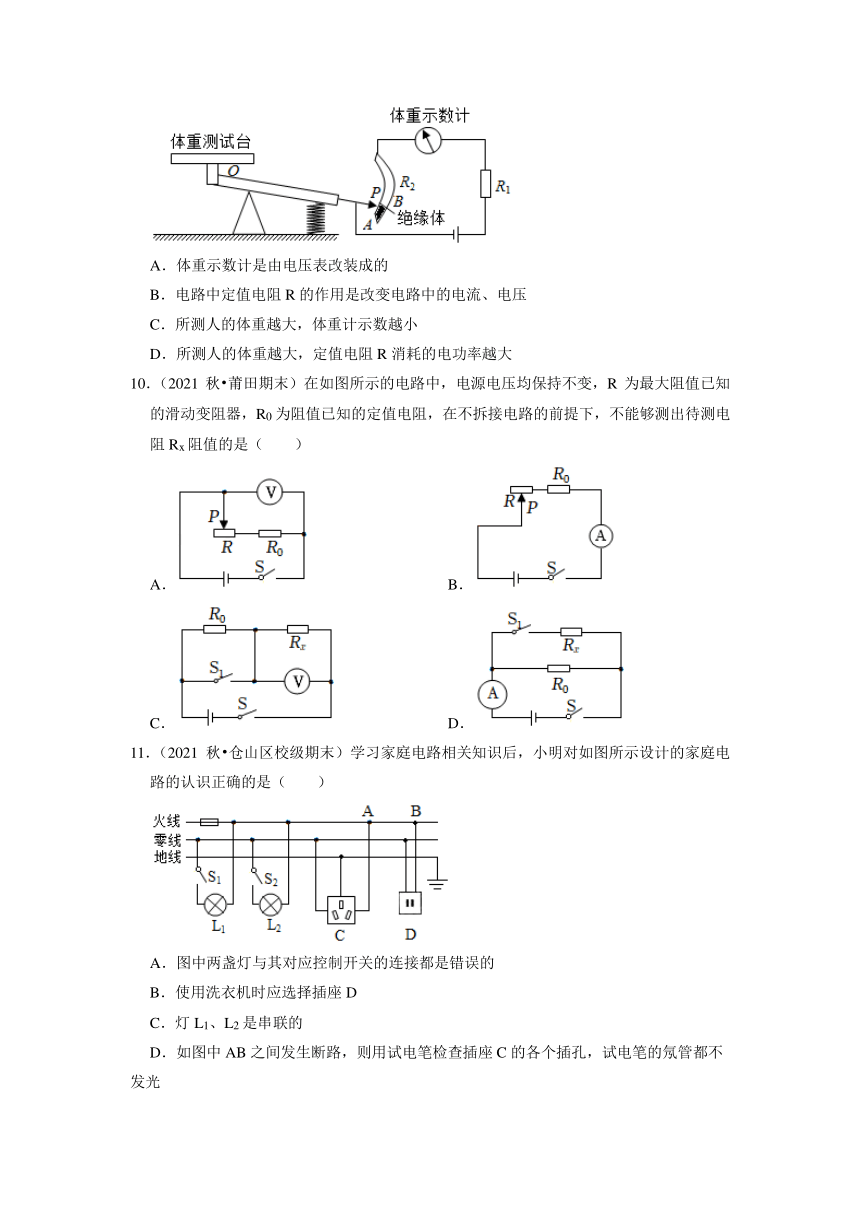

9．（2021秋 莆田期末）如图所示，这是一种测量体重的装置，下列说法正确的是（　　）
A．体重示数计是由电压表改装成的
B．电路中定值电阻R的作用是改变电路中的电流、电压
C．所测人的体重越大，体重计示数越小
D．所测人的体重越大，定值电阻R消耗的电功率越大
10．（2021秋 莆田期末）在如图所示的电路中，电源电压均保持不变，R为最大阻值已知的滑动变阻器，R0为阻值已知的定值电阻，在不拆接电路的前提下，不能够测出待测电阻Rx阻值的是（　　）
A． B．
C． D．
11．（2021秋 仓山区校级期末）学习家庭电路相关知识后，小明对如图所示设计的家庭电路的认识正确的是（　　）
A．图中两盏灯与其对应控制开关的连接都是错误的
B．使用洗衣机时应选择插座D
C．灯L1、L2是串联的
D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光

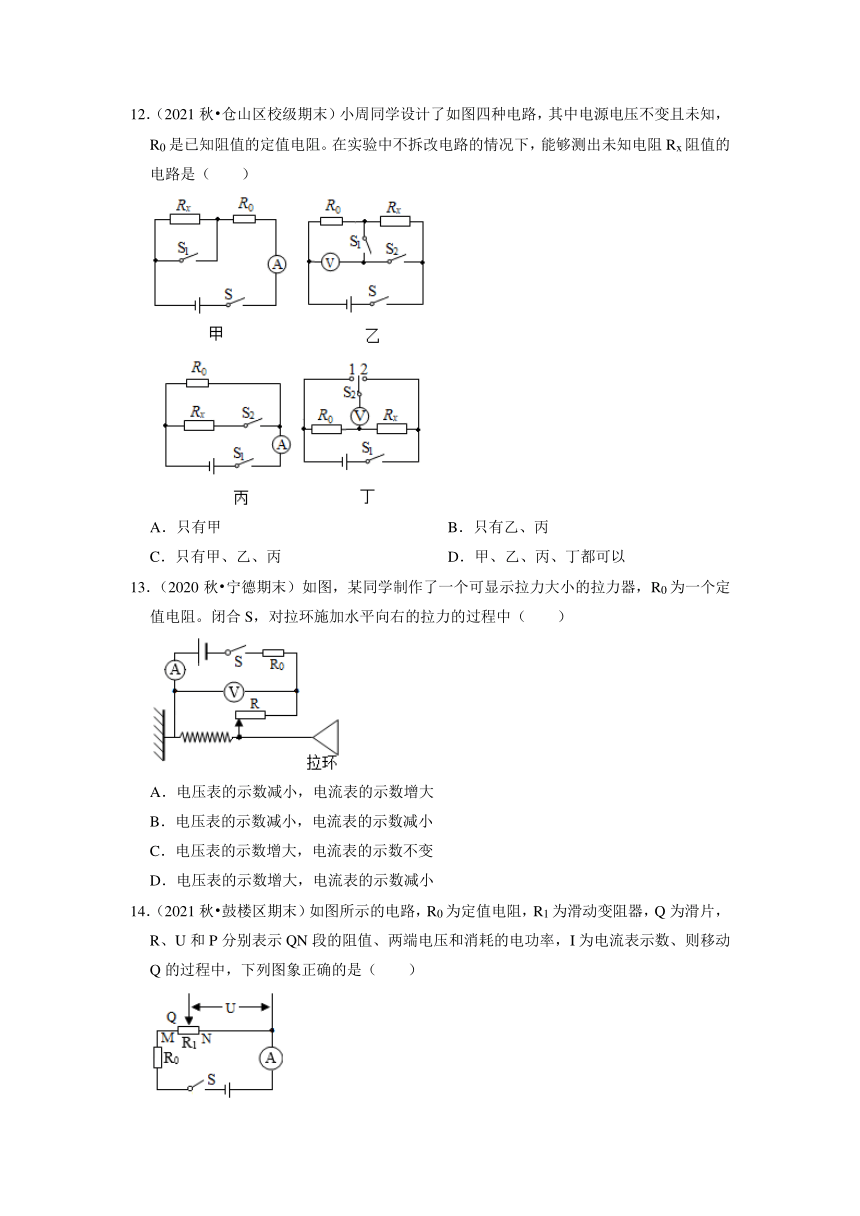

12．（2021秋 仓山区校级期末）小周同学设计了如图四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（　　）
A．只有甲 B．只有乙、丙
C．只有甲、乙、丙 D．甲、乙、丙、丁都可以
13．（2020秋 宁德期末）如图，某同学制作了一个可显示拉力大小的拉力器，R0为一个定值电阻。闭合S，对拉环施加水平向右的拉力的过程中（　　）
A．电压表的示数减小，电流表的示数增大
B．电压表的示数减小，电流表的示数减小
C．电压表的示数增大，电流表的示数不变
D．电压表的示数增大，电流表的示数减小
14．（2021秋 鼓楼区期末）如图所示的电路，R0为定值电阻，R1为滑动变阻器，Q为滑片，R、U和P分别表示QN段的阻值、两端电压和消耗的电功率，I为电流表示数、则移动Q的过程中，下列图象正确的是（　　）
A． B．
C． D．
15．（2021秋 涵江区校级期末）根据欧姆定律公式I，可变形得到R．对此，下列说法中正确的是（　　）
A．流过导体的电流越大，则电阻越小
B．导体两端的电压跟通过导体的电流的比值等于这段导体的电阻
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压成正比，跟通过导体的电流成反比
二．实验探究题（共5小题）
16．（2021秋 建瓯市校级期末）如图，小东同学在“探究电流与电压的关系”实验中。
实验次数 1 2 3 4 5
电压U/V 0.5 1.0 1.5 2.0 2.5
电流I/A 0.1 0.2 0.3 0.4 0.5
（1）正确连接电路后，闭合开关，发现电流表的示数几乎为零，电压表示数约为电源电压，其故障可能是 　 　。
（2）排除故障后，小东记录的实验数据如上表所示，根据表格中的实验数据，你能得出的结论是：　 　一定时，通过导体的电流与导体两端的电压成 　 　。
（3）此实验中，不能用小灯泡代替定值电阻进行探究，原因是 　 　。
17．（2021秋 涵江区校级期末）如图甲所示是小张同学在“探究导体中电流跟电阻的关系”时的电路图，电源电压恒为4V，有阻值为5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻5个。
（1）根据图甲，用笔画线代替导线连接完成图乙的实物图。
（2）连接电路前开关应该 　 　；滑动变阻器滑片移到最 　 　（选填“左”或“右”）端，连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是 　 　。
（3）排除故障后继续实验，将5Ω的电阻连入电路，移动滑动变阻器的滑片使电压表示数为2.5V，记下电流值，接着断开开关，把R更换为10Ω的电阻接入电路，闭合开关后，接着应进行的操作是 　 　，直至电压表示数为 　 　V，并记下此时电流表的示数。
（4）经多次实验，得到如图丙所示的电流I随电阻R变化的图像，由图像可得出结论：　 　。实验中需要不断更换电阻，操作比较麻烦，请你写出一条改进措施 　 　。
18．（2021秋 建瓯市校级期末）用如图的电路探究“通过导体的电流与电阻的关系”。电源电压保持不变，实验数据如下表。
实验序号 1 2 3
电阻R/ 5 10 15
电流I/A 0.90 0.45 0.30
（1）本实验进行多次实验的目的是 　 　（选填“减小误差”或“寻找规律”）。
（2）第2次实验时，将定值电阻R从5Ω更换为10Ω，电压表示数 　 　（选填“增大”、“减小”或“不变”），为了使电压表示数保持在 　 　V不变，则此时应将滑动变阻器R'的滑片向 　 　（选填“左”或“右”）移动。
19．（2021秋 鼓楼区校级期末）如图甲在“探究通过导体的电流与导体两端电压的关系”实验中，某小组选用两节新干电池，规格为“20Ω 1A”的滑动变阻器等器材进行实验：
（1）连接电路时，开关应处于 　 　状态。闭合开关前，应将滑动变阻器的滑片P置于 　 　（选填“A”或“B”）端。
（2）实验测得多组数据，各组数据对应的点已描在图乙中，请在图乙中画出R的U﹣I图线。由图可得到的结论是 　 　。多次实验的目的是 　 　。
20．（2021秋 荔城区校级期末）小阳利用一些实验器材做电学实验。
（1）做“测量电阻”实验，实验原理是 　 　。按图甲连接实物时，开关必须处于 　 　状态，滑片要移到 　 　（选填“A”或“B”）端。当我们考虑电流表、电压表自身电阻值且能形成通路时，按图甲所示接法测出的电阻值比真实值要偏 　 　（选填“大”或“小”）。
（2）在探究“电流与电阻关系”实验时，小阳分别用10Ω、15Ω、20Ω的三个电阻按图甲所示进行实验，其中电源电压6V恒定，滑动变阻器规格为“30Ω 1A”，得到如表实验数据。为提高结论的可靠性，他打算再选一个50Ω的定值电阻进行实验，结果收集不到需要的实验数据，原因是 　 　。
电压U/V 3
电阻R/Ω 10 15 20
电流I/A 0.3 0.20 0.15
三．计算题（共6小题）
21．（2021秋 鲤城区校级期末）如图所示，R1＝R2＝30Ω，R3＝15Ω，电源电压恒定。
（1）若只闭合开关S时，电流表的示数是0.1A，求此时总电阻；
（2）此电路电源电压是多少；
（3）当S、S1、S2都闭合时，电流表的示数是多少。
22．（2021秋 新罗区期末）如图所示的电路中，电源电压保持6V不变，R1的阻值为5Ω。闭合开关S，电压表的示数为2V，求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值。
23．（2021秋 涵江区校级期末）如图甲所示为一个超声波加湿器，图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0＝20Ω，电流表的量程为0～0.2A，电压表的量程为0～9V，湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示。在电路安全工作的前提下，求：
（1）湿度为40%时，R的阻值。
（2）电流表示数为0.2A时，电压表的示数。
（3）该装置能监测的湿度最大值。
24．（2021秋 福州期末）如图为升降机电路的部分原理图。电源电压恒定，定值电阻R0的阻值为100Ω，电压表量程为0﹣3V，压敏电阻R1的阻值与所受压力F大小的数值关系为R＝200Ω﹣kF，其中k＝0.4Ω/N。
（1）压敏电阻不受压力时，电压表示数为2V，电源电压为多少？
（2）在电路正常工作时，此压敏电阻能承受的最大压力为多少？
（3）在不改变电表的条件下，要增大压敏电阻的承压范围，应如何调整？（写出一条）
25．（2021秋 仓山区校级期末）图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0的阻值为30Ω。湿敏电阻R的阻值随湿度变化的关系如图丙所示。求：
（1）当空气中的湿度为90%时，湿敏电阻R的阻值；
（2）电压表的示数为9V时，电流表的示数；
（3）电流表的示数为0.2A时，空气中大约的湿度。
26．（2021秋 荔城区期末）图甲是一个检测空气质量指数的电路。其中R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示。已知：电源电压为6V且保持不变，定值电阻R0为2Ω．当闭合开关S后，电压表示数为2V时，求：
（1）通过R0的电流；
（2）电阻R的阻值；
（3）此时的空气质量指数。
第15章　探究电路　期末考试专题练　福建省2022-2023学年沪科版物理九年级
参考答案与试题解析
一．选择题（共15小题）
1．【解答】解：
A、由图可知，R与R0串联，因显示仪与热敏电阻并联，故显示仪是由电压表改装成的，故A错误；
B、当被测者体温较高时，显示仪的示数（电压表的示数）也会变大，由分压原理可知，热敏电阻的电阻变大，即热敏电阻R的阻值随着温度的升高而增大，故B错误；
C、被测者体温越高，热敏电阻的阻值越大，电路的总电阻越大，由I可知，电路的电流越小，根据P＝UI可知，功率越小，由于时间不知，则根据W＝Pt可知无法判定消耗电能的多少，故C错误；
D、若显示仪损坏，闭合开关后，R与R0串联接入电路中，R与R0依旧有电流通过，故D正确。
故选：D。
2．【解答】解：
AB、由图可知，当S闭合时，R1与R0串联，电压表V1测R1两端的电压，电压表V0测R0两端的电压，电流表测电路中的电流；
滑动变阻器的滑片向左移动时，接入电路的电阻变大，电路中的总电阻变大，电源电压不变，由I可知电路中电流I0变小；
根据U＝IR可知R0两端电压U0变小，由串联电路电压的规律可知V1示数U1变大，故AB错误；
CD、因为串联电路各部分电压之和等于电源电压，所以R1和R0两端电压的变化量相等，则有：ΔU1＝ΔU0﹣﹣﹣﹣﹣①，
又因为R0是定值电阻，根据欧姆定律可得前后两次V0示数分别为U0＝IR0，U′0＝I′R0，
则U0﹣U′0＝IR0﹣I′R0，即ΔU0＝ΔIR0，所以R0﹣﹣﹣﹣②，
由①②可知ΔU1的绝对值与ΔI的绝对值比值不变，故C正确，D错误。
故选：C。
3．【解答】解：由图可知，该电路为串联电路，压力表并联到滑动变阻器的两端，所以压力表为电压表；
当车重越大时，滑片向下移动，滑动变阻器接入电路中的电阻变大，电路总电阻变大，根据欧姆定律可知，电路中的电流变小；
根据U＝IR可知，定值电阻两端的电压变小，电源电压不变，因为串联电路两端的电压等于各部分电路两端的电压之和，所以滑动变阻器两端的电压变大，压力表示数变大；
综上所述，D正确，ABC错误。
故选：D。
4．【解答】解：A、用老旧的数据线给手机充电时，数据线容易发生短路现象，故A不符合安全用电原则；
B、发现家用电器或导线失火时，应立即切断电源，再灭火，故B符合安全用电原则；
C、需要更换灯泡时，从安全角度考虑，要先切断电源，再去更换灯泡，故C符合安全用电原则；
D、在手机充电过程中不能接打电话，以避免电池爆炸对人体造成的伤害，故D符合安全用电原则。
故选：A。
5．【解答】解：由电路图可知，当S1和S2闭合时R1与R2并联，当S1闭合、S2断开时电路为R2的简单电路，因并联电路中总电阻小于任何一个分电阻，所以，当S1和S2闭合时，电路的总电阻最小，由P＝UI可知，电源的电压一定时，电路的总功率最大，电煎药壶处于加热挡位；当S1闭合、S2断开时，电路为R2的简单电路，电煎药壶处于保温挡位，此时电路的总功率最小；所以开关S1是温控开关；
综上所述，B错误，ACD正确。
故选：B。
6．【解答】解：当甲、乙均为电压表时，闭合开关S，R1和R2串联，甲测电源的电压，乙测R2两端的电压，
串联电路中总电压等于各分电压之和，且U甲：U乙＝5：3，
则两电阻两端的电压之比：，
串联电路中各处的电流相等，根据欧姆定律可得：；
当甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测量R2的电流，乙电流表测量R1和R2总电流，
并联电路中各支路两端的电压相等，则通过两电阻的电流之比：，
并联电路中干路电流等于各支路电流之和，Z则两电流表的示数之比：。
故选：A。
7．【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A1测R2支路的电流，电流表A2测干路电流。
因电源的电压保持不变，所以，滑片移动时，电压表的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过定值电阻R2的电流不变，即电流表A1的示数不变；
在滑片从中间位置向最左端向移动的过程中，变阻器R1接入电路中的电阻变大，由I可知，通过R1的电流变小；因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A2的示数变小；
由“电压表的示数不变、电流表A1的示数不变”可知，电压表V的示数与电流表A1的示数的比值不变；
电流表 A2与电流表A1示数的差为通过滑动变阻器的电流，所以电流表 A2与电流表A1示数的差变小；
电压表 V的示数不变，电流表A2示数变小，所以电压表 V的示数跟电流表A2示数的比值变大；
综上所述，C正确。
故选：C。
8．【解答】解：
由图乙知，灯泡与电阻串联，所以通过它们的电流相同，
由I可知，当电流相同时，电压与电阻成正比，所以：m，
由图丙知，灯泡与电阻并联，各支路两端的电压相同，
当电压相同时，电流与电阻成反比，
所以：n，则，
由图象甲可知，灯丝的实际功率随电压的增大而增大，灯丝的温度也随之升高，其电阻增大，而乙图中灯泡两端电压比丙图中小，即：U1＜U，所以RL乙＜RL丙，
所以：，则m，即mn＜1，故B正确，CD错误；
由图象可知，在电流相同时，灯泡的电压较大，即U1＞U2，则U1：U2＝m＞1，
由前面的解答可知1＜m，则可得n＜1，
比较可知m＞n，故A错误。
故选：B。
9．【解答】解：
A、由电路图可知，该电路为串联电路，体重显示表串联在电路中，所以体重显示表是用电流表改装成的，故A错误；
B、当R2接入电路中的电阻较小时，电路中的电流较大，电路中接入定值电阻，可以保护电路，故B错误；
CD、体重测量仪所测体重越大，在杠杆的作用下滑片上移，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，由I可知，电路中的电流变大，即体重显示表的示数越大；电路中的电流越大，由P＝I2R可知，R消耗的电功率越大，故C错误、D正确。
故选：D。
10．【解答】解：
A、滑动变阻器滑片移动时，电压表只能测出电路两端的总电压，无法求出两电阻串联时的分电压，无法求出电阻，故A不可行；
B、由电路图可知，先把滑片移到最左端，滑动变阻器阻值全部接入电路，滑动变阻器与待测电阻串联，测出电路电流I，则电源电压U＝I（R0+Rx）﹣﹣﹣①；
把滑动变阻器滑片移到最右端，时RP＝0，即只有Rx接入电路，由电流表测出电路电流I'，则电源电压U＝I'Rx，﹣﹣﹣②，
由①②可以求出Rx，Rx R0，故B可行；
C、由电路图可知，开关S1、S2闭合时，电路为R0的简单电路，电压表测电源两端的电压U；当开关S1闭合、S2断开时，R0与Rx串联，电压表测R0两端的电压U0，因串联电路中各处的电流相等，所以I，则Rx R0，故C可行；
D、两电阻并联，断开开关时，电流表测量R0的电流I1，根据欧姆定律可以求出电源电压U＝I1R0；闭合开关时，电流表测量干路电流I，根据并联电路中电流规律可求出Rx电流Ix＝I﹣I1，再根据欧姆定律可以求出Rx阻值：Rx，故D可行。
故选：A。
11．【解答】解：A、灯泡的正确连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套。开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡。图中开关都控制的是零线，是错误的，故A正确；
B、使用洗衣机时应选择插座C，把洗衣机外壳与大地接通，避免因意外漏电对人身产生伤害，故B错误；
C、图中灯L1、L2分别在一个支路，所以是并联的，故C错误；
D、图中AB之间发生断路，则插座C的右孔仍可与火线接通，因此，用试电笔检查插座C的各个插孔，其右孔可以使氖管发光，其余两孔因分别接的是零线与地线，则不能使氖管发光，故D错误。
故选：A。
12．【解答】解：由图知，
甲：只闭合S时，两电阻串联，电流表测电路中电流I1；两开关都闭合时只有R0接入电路中，电流表测此时电路中电流I0，根据电源电压不变列式I1（R0+Rx）＝I0R0可求出Rx的阻值，故能测出Rx阻值；
乙：闭合开关S、S2，两只电阻串联，电压表测量电源电压为U；闭合S，断开S2，闭合S1，电压表测量电阻R0两端电压U0，根据电路电流相等列式可求出Rx的阻值，故能测出Rx阻值；
丙：只闭合S1时，电路是只有R0的基本电路，电流表测量通过R0的电流I0；再闭合S2，两只电阻并联，电流表测量干路电流I，根据电源电压不变列式I0R0＝（I﹣I0）Rx可求出Rx的阻值，故能测出Rx阻值；
丁：闭合开关S1，S2接1，两只电阻串联，电压表测量R0两端电压为U0；S2接2，电流从电压表负接线柱流入，造成电压表指针向左偏转，故不能测出Rx阻值。
故选：C。
13．【解答】解：电路中，变阻器R与定值电阻R0串联，电压表测变阻器的电压，电流表测电路的电流，对拉环施加水平向右的拉力的过程中，变阻器连入电路的电阻变小，根据电阻的串联规律，电路的电阻变小，根据欧姆定律I，电流表示数变大，根据U＝IR，定值电阻的电压变大，由串联电路电压的规律，电压表示数变小，只有A正确。
故选：A。
14．【解答】解：由电路图可知，定值电阻R0与滑动变阻器的最大阻值R1串联，电流表测电路中的电流。
因滑片移动时接入电路中的电阻不变，电路中的总电阻不变，
所以，由I可知，电路中的电流不变，故C错误；
由U＝IR可知，U与R成正比，为过原点的直线，故D错误；
由P＝I2R可知，P与R成正比，为过原点的直线，故A正确、B错误。
故选：A。
15．【解答】解：
（1）电阻是导体本身的一种性质，电阻的大小取决于与导体的长度、横截面积、材料，而与通过它的电流、它两端的电压无关，故ACD错误；
（2）根据R可知，导体两端的电压跟通过导体的电流的比值等于这段导体的电阻，故B正确。
故选：B。
二．实验探究题（共5小题）
16．【解答】解：（1）电流表的示数几乎为零，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的定值电阻断路了；
（2）根据表中数据可知：电压增大为原来的几倍，通过的电流也增大为原来的几倍，故得出的结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；
（3）探究电流与电压的关系，需要保持电阻不变，而灯丝的电阻随温度的变化而变化，所以不能用小灯泡做此实验。
故答案为：（1）定值电阻断路了；（2）电阻；正比；（3）灯丝的电阻随温度的变化而变化。
17．【解答】解：（1）由图甲电路图可知，电压表测定值电阻两端的电压，由（3）可知，定值电阻两端的电压为2.5V，故电压表选用0～3V的量程，滑动变阻器采用“一上一下”的原则与定值电阻串联，如图所示：
；
（2）为了保护电路，连接电路时开关应断开，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图知，滑片右侧电阻丝接入电路，所以滑片应移到阻值最大的左端；
电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的定值电阻断路了；
（3）根据串联电路的分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2.5V不变；
（4）由图像可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：电压一定时，通过导体的电流与其电阻成反比；
由于电阻箱既可以改变电阻的大小，又可以读出接入电路的电阻，故为了减少麻烦，可将定值电阻换为电阻箱。
故答案为：（1）如图所示；（2）断开；左；定值电阻断路了；（3）将滑动变阻器的滑片应向左端移动；2.5；（4）电压一定时，通过导体的电流与其电阻成反比；将定值电阻换为电阻箱。
18．【解答】解：（1）本实验进行多次实验的目的是寻找规律；
（2）由表中数据知，根据欧姆定律，电阻的电压：
UV＝IR1＝0.9A×5Ω＝4.5V，即电压表控制的电压为4.5V；
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，即电压表示数增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压为4.5V不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为4.5V。
故答案为：（1）寻找规律；（2）增大；4.5；右。
19．【解答】解：（1）连接电路过程中，为保护电路，开关应该是断开的；
滑动变阻器的滑片应调到阻值最大处，即A端；
（2）探究电流与电压关系，应保持电阻的阻值不变，选择正确的点连线即可，如图：
；
由图可得到的结论是：在电阻一定时，电流与电压成正比。
实验分为探究性实验和测量型实验，测量型实验的目的是取平均值减小误差，而此实验是探究性实验，多次测量的目的是寻找普遍规律。
故答案为：（1）断开；A；（2）如上图所示；在电阻一定时，电流与电压成正比；综合分析多组数据寻找普遍规律。
20．【解答】解：（1）伏安法测量电阻的原理是R，为保护电路，连接电路时开关必须断开，将滑动变阻器的滑片移到A端；如图甲所示，当我们考虑电流表、电压表自身电阻值且能形成通路时，电流表的示数表示通过R和电压表的电流之和，根据R可知，当R两端电压一定时，所测电流偏大，则测量结果与真实值相比要偏小；
（2）探究“电流与电阻关系”时，需控制电阻两端的电压不变，根据表格数据和U＝IR可知定值电阻R两端电压保持不变为UR＝IR＝3V，
当R＝50Ω时，通过定值电阻R和滑动变阻器的电流相同，
根据串联电路电压规律可得，滑动变阻器两端的电压为：U滑＝U﹣UR＝6V﹣3V，
通过电路的电流为：I0.06A，
串联电路各处电流相等，此时滑动变阻器接入电路的阻值为：R滑50Ω，
可见，由于滑动变阻器的最大阻值过小不能完成实验。
故答案为：（1）R；断开；A；小；（2）滑动变阻器最大阻值过小。
三．计算题（共6小题）
21．【解答】解：（1）由图知，若只闭合开关S时，R1与R3串联，电流表测电路中电流，
所以电路的总电阻：
R＝R1+R3＝30Ω+15Ω＝45Ω；
（2）由欧姆定律可得，电源电压：
U＝IR＝0.1A×45Ω＝4.5V；
（3）由图知，当S、S1、S2都闭合时，R2与R3并联，电流表测干路电流，
由并联电路的电压特点可知，U2＝U3＝U＝4.5V，
由欧姆定律可知，通过R2的电流：
I20.15A，
通过R3的电流：
I30.3A，
由并联电路的电流特点可知，干路电流：
I'＝I2+I3＝0.15A+0.3A＝0.45A，即电流表示数为0.45A。
答：（1）若只闭合开关S时，电流表的示数是0.1A，此时总电阻为45Ω；
（2）此电路电源电压是4.5V；
（3）当S、S1、S2都闭合时，电流表的示数是0.45A。
22．【解答】解：（1）闭合开关，两电阻串联，电压表测量R1两端的电压。
根据欧姆定律可知通过电阻R1的电流I0.4A；
（2）根据串联电路的电流特点可知通过R2的电流为0.4A，
根据串联电路的电压特点可知R2两端的电压U2＝U﹣U1＝6V﹣2V＝4V，
根据欧姆定律可知电阻R2的阻值R210Ω。
答：（1）通过电阻R1的电流为0.4A；
（2）电阻R2的阻值为10Ω。
23．【解答】解：由图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；
（1）由图丙知湿度为40%时R的阻值为50Ω；
（2）当电流表的示数为0.2A时，
根据欧姆定律可知此时定值电阻R0两端的电压为：U0＝IR0＝0.2A×20Ω＝4V，
根据串联电路电压的规律知湿敏电阻R两端的电压为：
UR＝U﹣U0＝12V﹣4V＝8V，即电压表的示数为8V；
（3）由图丙可知，湿度越大，湿敏电阻R的阻值越大，由串联分压规律可知，湿敏电阻两端的电压也越大（即电压表示数越大），由于电压表量程为0～9V，所以湿敏电阻R两端的电压最大为9V时，此时监测的湿度最大；
当电压表示数为9V时，由串联电路的电压特点可得，R0两端的电压：U0′＝U﹣UR′＝12V﹣9V＝3V，
此时通过R0的电流：I′0.15A，
此时R的电阻为：R′60Ω；
由图丙可知，装置能监测湿度的最大值为50%。
答：（1）湿度为40%时，R的阻值为50Ω；
（2）电流表示数为0.2A时，电压表的示数为8V；
（3）该装置能监测的湿度最大值为50%。
24．【解答】解：
（1）由图知，R0、R1串联，电压表测R0两端电压，
此时电路的电流为：
I0.02A，
由R＝200Ω﹣kF可知，压力为零时，压敏电阻的阻值：R1＝200Ω，
压敏电阻两端电压：U1＝IR1＝0.02A×200Ω＝4V，
根据串联电路电压的规律可得电源电压为：
U＝U0+U1＝2V+4V＝6V；
（2）由R＝200Ω﹣kF知，压敏电阻所受压力最大，其阻值最小，电路中电流最大，定值电阻两端电压最大，电压表量程为0～3V，则定值电阻两端最大电压为3V，
电路中的最大电流：I最大0.03A，
此时压敏电阻的阻值：R1′100Ω，
由R＝200Ω﹣kF且k＝0.4Ω/N可知，压敏电阻的阻值为100Ω时，其所受压力为250N，即此压敏电阻能承受的最大压力为250N；
（3）由由R＝200Ω﹣kF可知，压敏电阻所受压力越大，压敏电阻的阻值越小，电路总电阻越小，电源电压不变，电路总电流越大，定值电阻两端电压越大，要增大压敏电阻的承压范围，而不改变电表的条件，可以适当减小定值电阻的阻值，或减小电源电压，或在电路中再串联一个分压电阻。
答：（1）压敏电阻不受压力时，电压表示数为2V，电源电压为6V；
（2）在电路正常工作时，此压敏电阻能承受的最大压力为250N；
（3）在不改变电表的条件下，要增大压敏电阻的承压范围，可以适当减小定值电阻的阻值（或减小电源电压，或再串联一个分压电阻）。
25．【解答】解：（1）由图丙可知当空气中的湿度为90%时，湿敏电阻R的阻值为90Ω；
（2）由电路图可知，定值电阻R0与湿敏电阻R串联，电压表测量湿敏电阻R两端的电压，电流表测量电路中的电流；
串联电路总电压等于各部分电压之和，所以定值电阻R0两端电压：U0＝U﹣UR＝12V﹣9V＝3V，
由欧姆定律可得电流表的示数为；I0.1A；
（3）电流表的示数为0.2A时，由欧姆定律可知此时电路的总电阻：R总60Ω；
因串联电路总电阻等于各分电阻之和，所以湿敏电阻的阻值：R′＝R总﹣R0＝60Ω﹣30Ω＝30Ω，
根据图丙可知，湿度为20%。
答：（1）当空气中的湿度为90%时，湿敏电阻R的阻值为90Ω；
（2）电流表的示数为0.1A；
（3）空气中大约的湿度为20%。
26．【解答】解：由电路图可知，R与R0串联，电压表测R0两端的电压。
（1）通过R0的电流：
I01A；
（2）因串联电路中总电压等于各分电压之和，
所以，R两端的电压：
UR＝U﹣U0＝6V﹣2V＝4V，
因串联电路中各处的电流相等，所以，IR＝I0＝1A；
由I得：
R4Ω；
（3）由R＝4Ω可得：0.25Ω﹣1，
由图乙可知：此时空气质量指数为50。
答：（1）通过R0的电流为1A；
（2）电阻R的阻值为4Ω；
（3）此时的空气质量指数为50。
