第二节 地图的运用
容纳千山万水
胸怀五湖四海
藏下中外名城
浑身绚丽多彩
如果让你画我们校园平面图，你准备怎么画

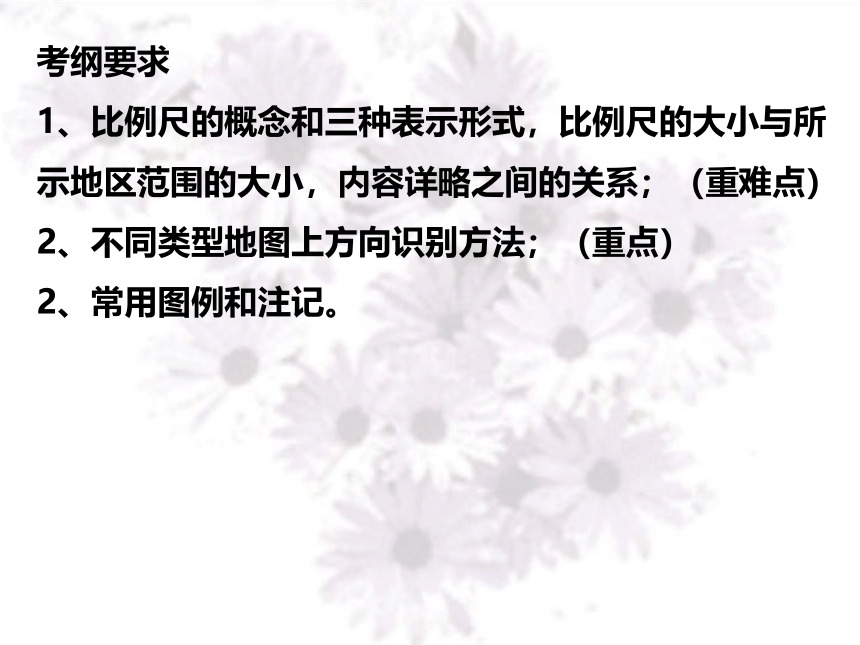

考纲要求
1、比例尺的概念和三种表示形式，比例尺的大小与所示地区范围的大小，内容详略之间的关系；（重难点）
2、不同类型地图上方向识别方法；（重点）
2、常用图例和注记。　
比例尺
方向
图例
注记

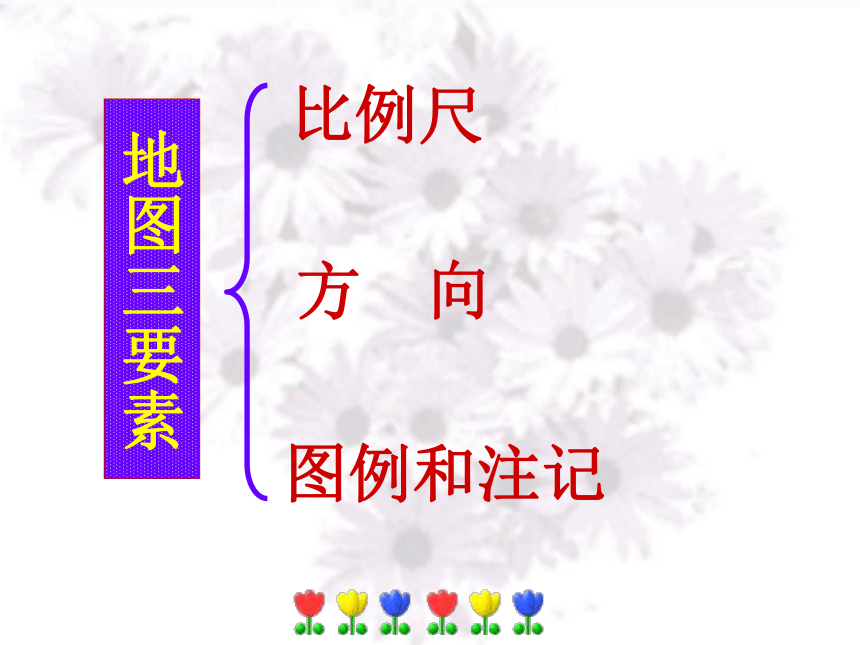

地图三要素
比例尺
方 向
图例和注记

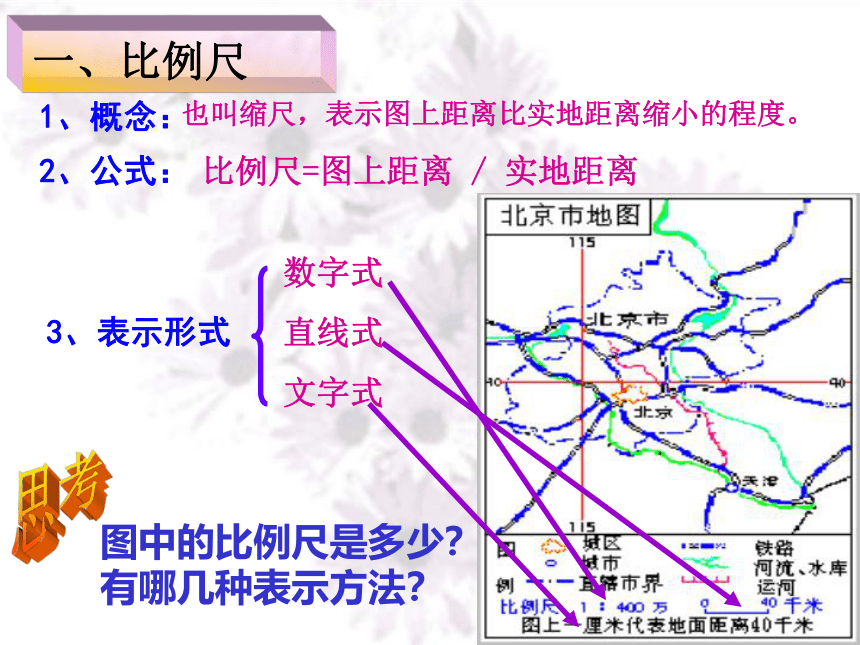

一、比例尺
1、概念：
也叫缩尺，表示图上距离比实地距离缩小的程度。
2、公式：
比例尺=图上距离 / 实地距离
图中的比例尺是多少？有哪几种表示方法？
3、表示形式
数字式
直线式
文字式

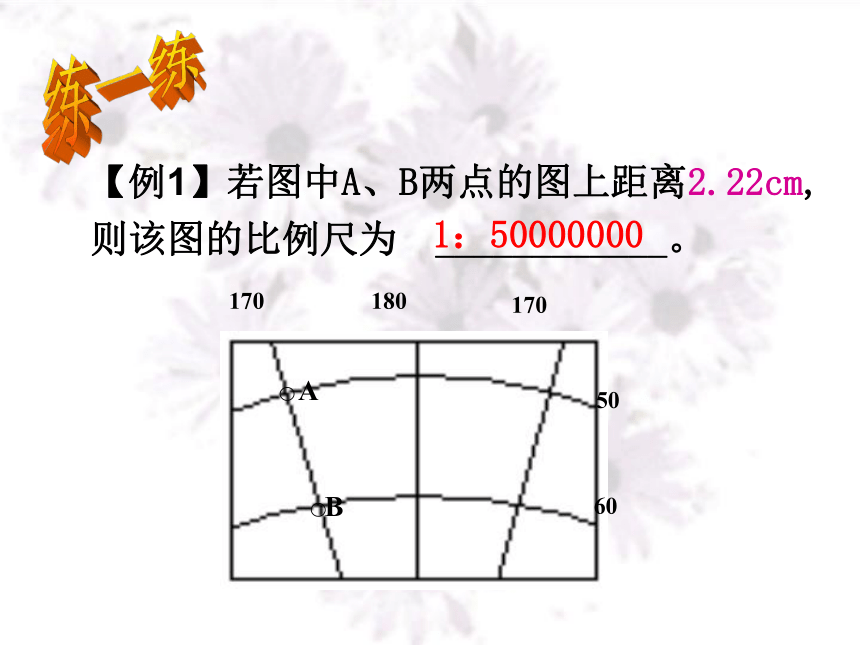

【例1】若图中A、B两点的图上距离2.22cm,则该图的比例尺为 ____________。
170
170
180
50
60
A
B
1：50000000
一、比例尺

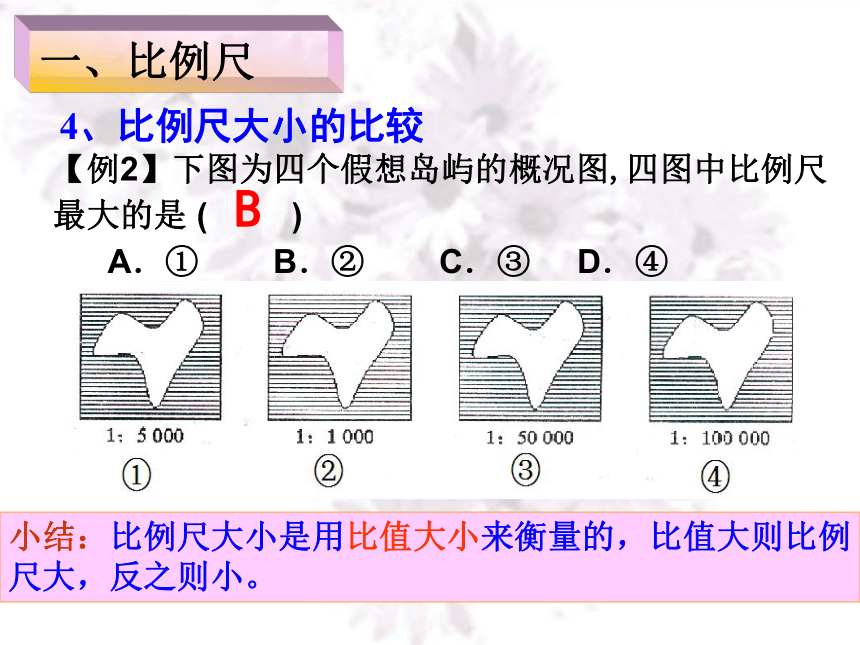

【例2】下图为四个假想岛屿的概况图,四图中比例尺最大的是 ( )
A．① B．② C．③ D．④
B
4、比例尺大小的比较
小结：比例尺大小是用比值大小来衡量的，比值大则比例尺大，反之则小。
1、两图图幅相等，哪幅地图的比例尺大？哪幅地图表示的地区范围大？哪幅地图的内容更详细？
2、由此你认为比例尺大小与表示范围和内容详略有何关系？
0
40km
北京市地图
0
800km
中国地图
一、比例尺
5、比例尺的大小与实地范围和内容详略的关系
⑵若实际范围相同：
①图幅面积越大，比例尺越___，此时反映的地理事物越____;
②图幅面积越小，比例尺越___，此时反映的地理事物越____;
详细
简略
大
小
简略
⑴若图幅大小相同：
①反映的实地范围越小，比例尺越__，反映的地理事物越 ___；
②反映的实地范围越大，比例尺越__，反映的地理事物越 ___;
详细
大
小
二、地图上的方向
1、一般地图：
正对地图，“上北下南，左西右东”
A
B
二、地图上的方向
2、指向标地图：
指向标的箭头指向 北 方
1 、有辆汽车从图中公路的A地顺箭头方向开往B地，汽车的走向是怎样变化的？
2 、图中河流位于村庄的什么方向？河流的流向是怎样的？
N
3、经纬网地图：
二、地图上的方向
经线指示 方向
纬线指示 方向
南北
东西
1、图1中①②③④分别指示什么方位？
2、图2、图3分别甲地在乙地、丙地在丁地的什么方向？
图1
图2
图1
图2
图3
S
【例4】图华北某城市功能分区和等时线示意图。图中等时线是指汽车从城市P点向外行驶所用时间相等点的连线读图回答:
1. 与图中甲、乙、丙、丁四类城市功能区依次对应的是（ ）
A. 商业区、工业区、住宅区、绿地
B. 商业区、住宅区、绿地、工业区
C. 工业区、商业区、住宅区、绿地
D. 工业区、住宅区、绿地、商业区
C
·
·
首都
省级行政中心
一般城镇
洲界
国界
未定国
省,自治区,直辖市界
地区界
铁路
公路
长城
运河
河流,湖泊
时令河,湖
水库,渠道
等高线
山峰
关隘
沙漠
沼泽
三、图例和注记
图例：表示地理事物的符号
注记：说明地理事物的文字和数字
世界政区图
浙江临安发现5幅日本秘密军事地图
⑴运用地图基础知识与方法，如何阅读分析该岛国信息资料？
⑵从自然与社会经济两方面讨论分析该岛国的区域特征？
材料：据考察，某岛国所在岛屿属大洋海岭露出水面的部分，是由海岭顶部开裂处涌出物质冷凝而成。这里火山、地热喷泉众多，岛上1/8面积又为冰川所覆盖，火山与冰原相映，蔚为世界奇观。 （选自2004上海卷）
①位置：处于北温带，位于大西洋和北冰洋之间 ；
②地形：该岛国的大部分为高原，沿海为平原;
③水文：多喷泉、瀑布、湖泊和湍急河流 ；
④气候：北部为极地气候，南部受北大西洋暖流的影响形成温带海洋性气候；
⑤资源：地热、渔业资源等比较丰富。
⑥社会经济特征:以畜牧业为主，鱼产品加工业比较发达，该国旅游业也比较发达，主要旅游资源有火山、冰川地貌与地热温泉等。
冰岛的区域特征
方 向
比例尺
图 例
地图三要素
地图基础知识及其应用
地图应用
1．下图所示四幅图中关于A相对B的方向判断排列顺序正确的是（ ）
A．西北、东北、西南、西北 B．西南、东北、西北、西北
C．东北、西北、西北、西南 D．西北、西北、西南、东北
同步测试
