沪科版九年级物理第十八章《电能从哪里来》全章复习及解析

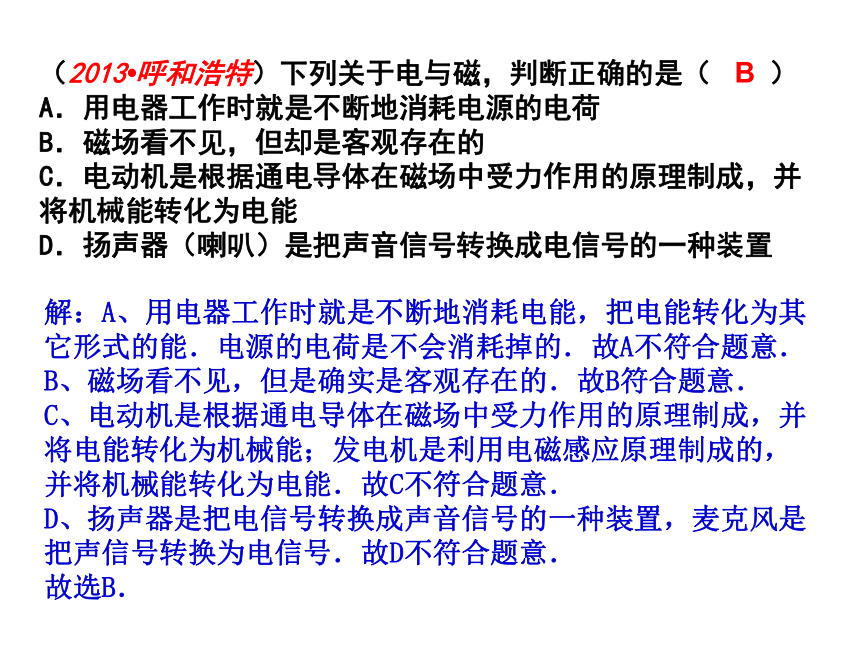

课件23张PPT。沪科版九年级物理第十八章《电能从哪里来》全章复习课件制作人：龚位超（2013?呼和浩特）下列关于电与磁，判断正确的是（　　）
A．用电器工作时就是不断地消耗电源的电荷
B．磁场看不见，但却是客观存在的
C．电动机是根据通电导体在磁场中受力作用的原理制成，并将机械能转化为电能

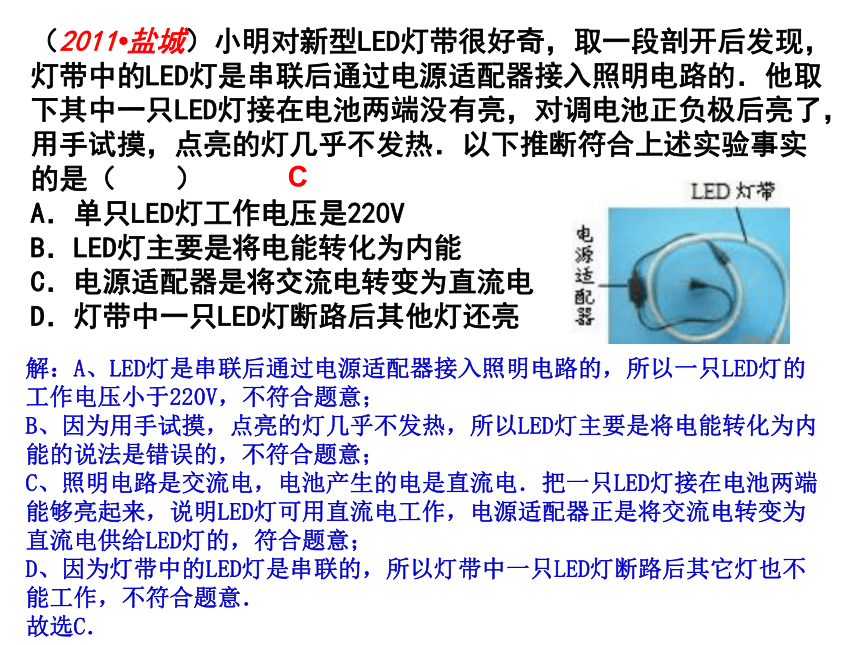

D．扬声器（喇叭）是把声音信号转换成电信号的一种装置解：A、用电器工作时就是不断地消耗电能，把电能转化为其它形式的能．电源的电荷是不会消耗掉的．故A不符合题意．B、磁场看不见，但是确实是客观存在的．故B符合题意．C、电动机是根据通电导体在磁场中受力作用的原理制成，并将电能转化为机械能；发电机是利用电磁感应原理制成的，并将机械能转化为电能．故C不符合题意．D、扬声器是把电信号转换成声音信号的一种装置，麦克风是把声信号转换为电信号．故D不符合题意．故选B． B（2011?盐城）小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是（　　）
A．单只LED灯工作电压是220V
B．LED灯主要是将电能转化为内能
C．电源适配器是将交流电转变为直流电

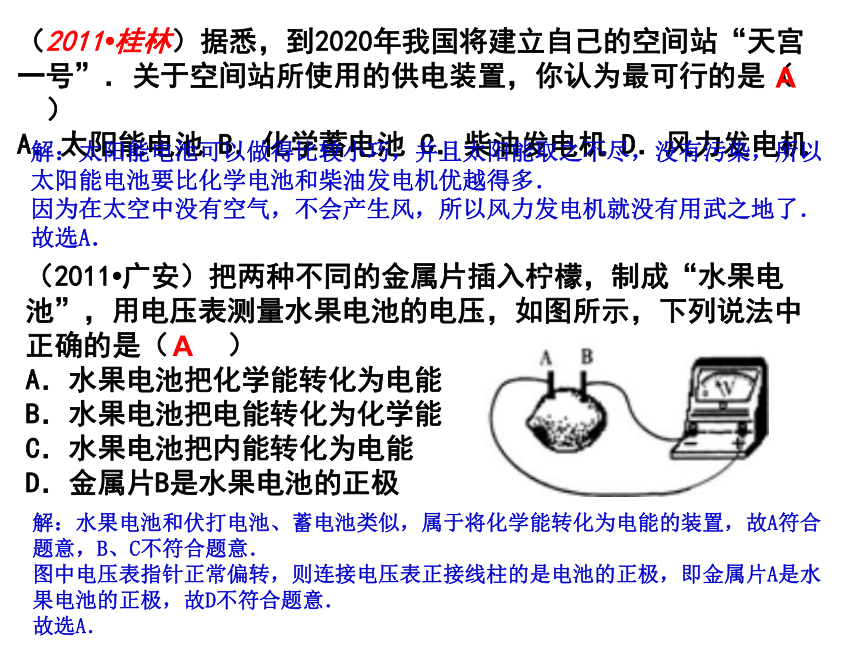

D．灯带中一只LED灯断路后其他灯还亮解：A、LED灯是串联后通过电源适配器接入照明电路的，所以一只LED灯的工作电压小于220V，不符合题意；B、因为用手试摸，点亮的灯几乎不发热，所以LED灯主要是将电能转化为内能的说法是错误的，不符合题意；C、照明电路是交流电，电池产生的电是直流电．把一只LED灯接在电池两端能够亮起来，说明LED灯可用直流电工作，电源适配器正是将交流电转变为直流电供给LED灯的，符合题意；D、因为灯带中的LED灯是串联的，所以灯带中一只LED灯断路后其它灯也不能工作，不符合题意．故选C． C（2011?桂林）据悉，到2020年我国将建立自己的空间站“天宫一号”．关于空间站所使用的供电装置，你认为最可行的是（　　）
A．太阳能电池 B．化学蓄电池 C．柴油发电机 D．风力发电机A解：太阳能电池可以做得比较小巧，并且太阳能取之不尽，没有污染，所以太阳能电池要比化学电池和柴油发电机优越得多．因为在太空中没有空气，不会产生风，所以风力发电机就没有用武之地了．故选A． （2011?广安）把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（　　）
A．水果电池把化学能转化为电能
B．水果电池把电能转化为化学能
C．水果电池把内能转化为电能

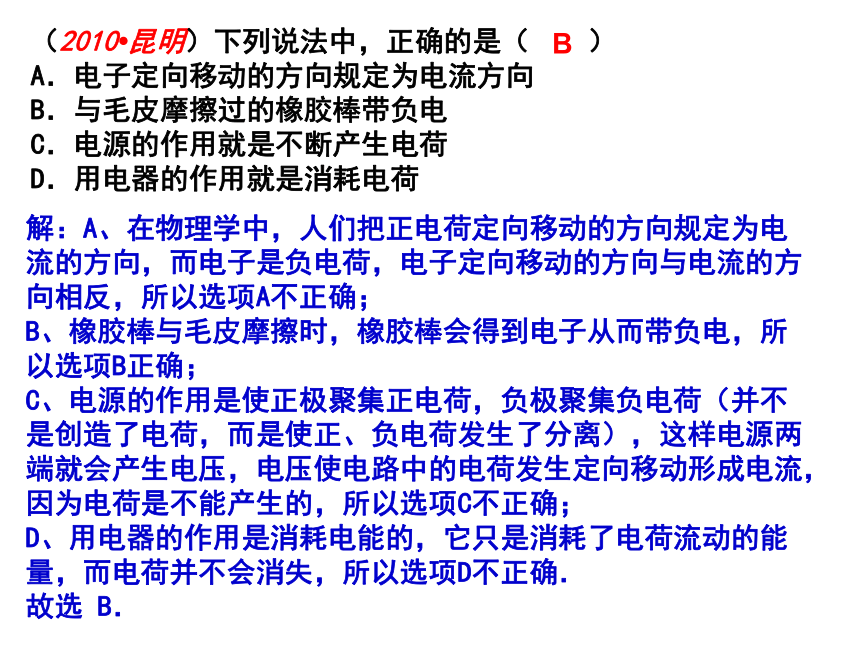

D．金属片B是水果电池的正极解：水果电池和伏打电池、蓄电池类似，属于将化学能转化为电能的装置，故A符合题意，B、C不符合题意．图中电压表指针正常偏转，则连接电压表正接线柱的是电池的正极，即金属片A是水果电池的正极，故D不符合题意．故选A． A（2010?昆明）下列说法中，正确的是（　　）
A．电子定向移动的方向规定为电流方向
B．与毛皮摩擦过的橡胶棒带负电
C．电源的作用就是不断产生电荷

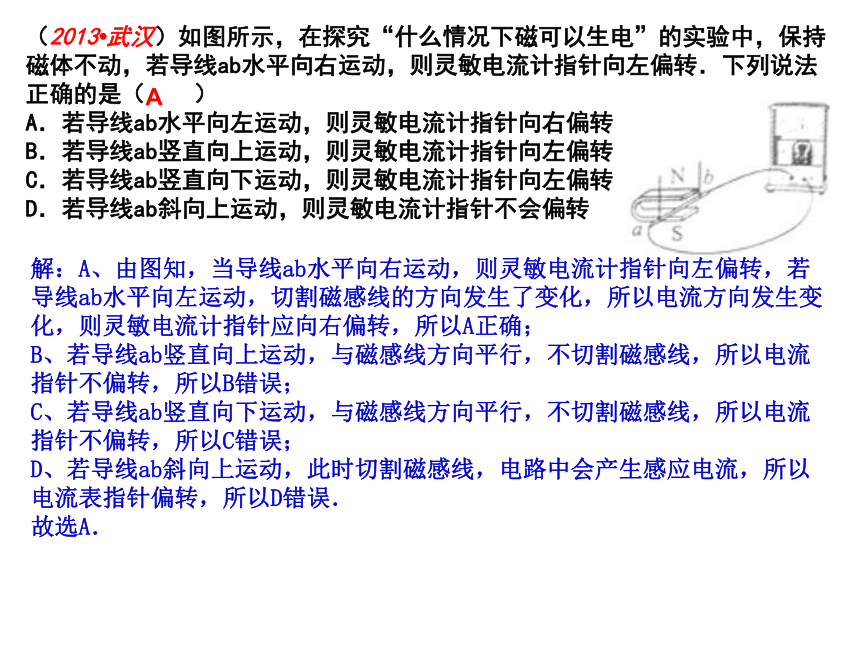

D．用电器的作用就是消耗电荷解：A、在物理学中，人们把正电荷定向移动的方向规定为电流的方向，而电子是负电荷，电子定向移动的方向与电流的方向相反，所以选项A不正确；B、橡胶棒与毛皮摩擦时，橡胶棒会得到电子从而带负电，所以选项B正确；C、电源的作用是使正极聚集正电荷，负极聚集负电荷（并不是创造了电荷，而是使正、负电荷发生了分离），这样电源两端就会产生电压，电压使电路中的电荷发生定向移动形成电流，因为电荷是不能产生的，所以选项C不正确；D、用电器的作用是消耗电能的，它只是消耗了电荷流动的能量，而电荷并不会消失，所以选项D不正确．故选 B． B（2013?武汉）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转．下列说法正确的是（　　）
A．若导线ab水平向左运动，则灵敏电流计指针向右偏转
B．若导线ab竖直向上运动，则灵敏电流计指针向左偏转
C．若导线ab竖直向下运动，则灵敏电流计指针向左偏转

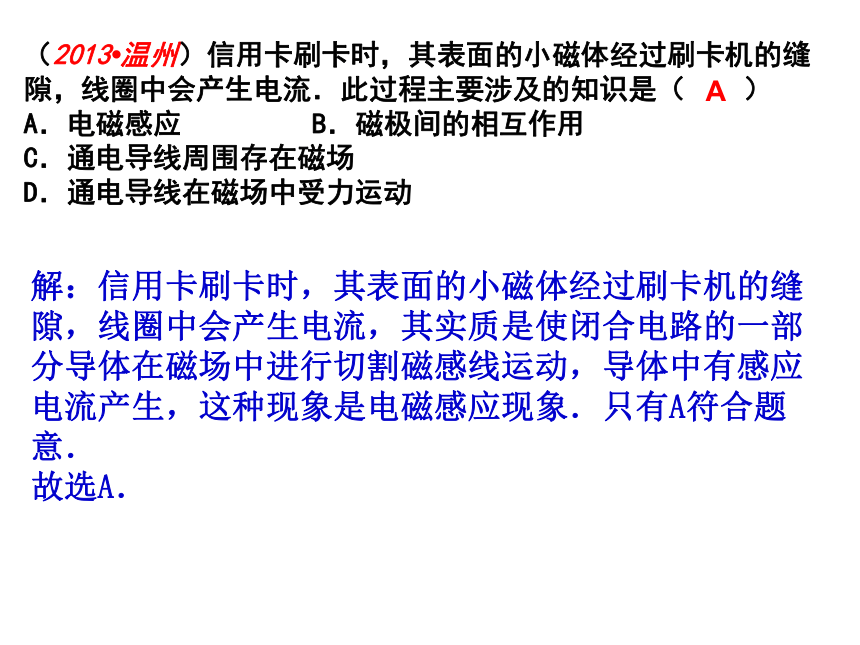

D．若导线ab斜向上运动，则灵敏电流计指针不会偏转解：A、由图知，当导线ab水平向右运动，则灵敏电流计指针向左偏转，若导线ab水平向左运动，切割磁感线的方向发生了变化，所以电流方向发生变化，则灵敏电流计指针应向右偏转，所以A正确；B、若导线ab竖直向上运动，与磁感线方向平行，不切割磁感线，所以电流指针不偏转，所以B错误；C、若导线ab竖直向下运动，与磁感线方向平行，不切割磁感线，所以电流指针不偏转，所以C错误；D、若导线ab斜向上运动，此时切割磁感线，电路中会产生感应电流，所以电流表指针偏转，所以D错误．故选A． A（2013?温州）信用卡刷卡时，其表面的小磁体经过刷卡机的缝隙，线圈中会产生电流．此过程主要涉及的知识是（　　）
A．电磁感应 B．磁极间的相互作用
C．通电导线周围存在磁场

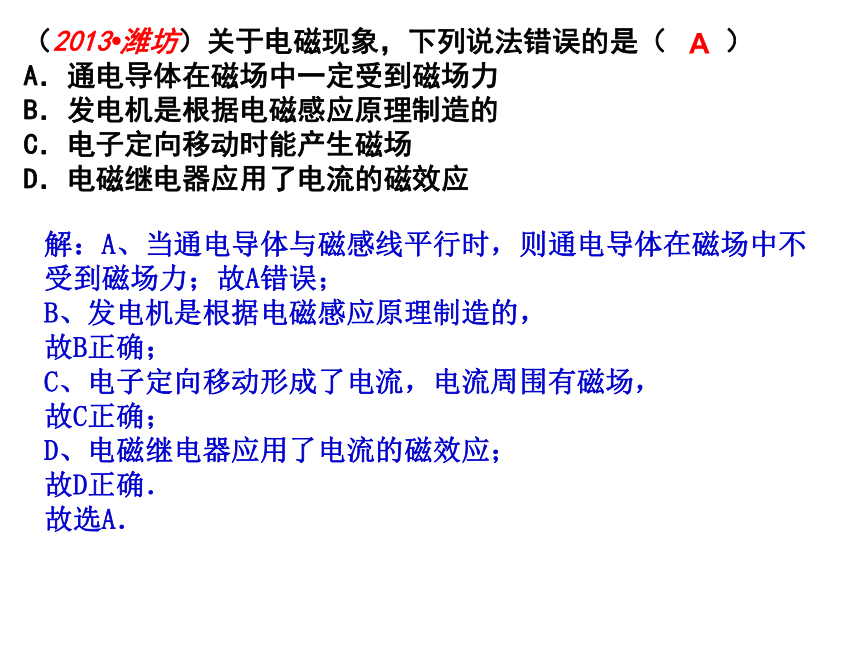

D．通电导线在磁场中受力运动解：信用卡刷卡时，其表面的小磁体经过刷卡机的缝隙，线圈中会产生电流，其实质是使闭合电路的一部分导体在磁场中进行切割磁感线运动，导体中有感应电流产生，这种现象是电磁感应现象．只有A符合题意．故选A． A（2013?潍坊）关于电磁现象，下列说法错误的是（　　）
A．通电导体在磁场中一定受到磁场力
B．发电机是根据电磁感应原理制造的
C．电子定向移动时能产生磁场
D．电磁继电器应用了电流的磁效应解：A、当通电导体与磁感线平行时，则通电导体在磁场中不受到磁场力；故A错误；B、发电机是根据电磁感应原理制造的，
故B正确；C、电子定向移动形成了电流，电流周围有磁场，
故C正确；D、电磁继电器应用了电流的磁效应；
故D正确．故选A． A（2013?遂宁）小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是（　　） A．图a装置的原理可用于制作电动机
B．图b表明磁体间的引力使列车悬浮起来
C．图c是研究电磁感应现象的实验装置
D．图d可用来演示通电导体周围存在磁场解：A、当闭合开关后，导体运动，说明通电导体在磁场中受力的作用，图a可用于制作电动机；正确；B、b图为磁悬浮列车，是利用同名磁极相互排斥工作的，图b表明磁体间的斥力使列车悬浮起来；错误；C、当导体运动时，电流表的指针会发生偏转，即会产生感应电流，故图c是研究电磁感应现象的实验装置；正确；D、此实验是奥斯特实验，故图d说明了电流的周围存在磁场．正确．故选B． A（2013?绥化）下列有关电和磁的现象与发现这一现象的科学家对应正确的一组是（　　）
A．电流磁效应--安培 B．电流热效应--奥斯特
C．电磁感应--法拉第 D．最早发现地磁偏角--焦耳解：
A、发现电流磁效应的科学家是奥斯特；B、发现电流热效应的科学家是焦耳；C、法拉第发现了电磁感应现象，发电机是利用电磁感应现象工作的，故C正确；D、最早发现地磁偏角的科学家是沈括．故选C． C（2013?三明）如图所示的是探究电磁感应现象的实验装置，下列操作能使电流计指针发生偏转的是（　　） A．磁体不动，导体ab左右运动
B．磁体不动，导体ab前后运动
C．磁体不动，导体ab上下运动
D．导体ab不动，磁体上下运动解：要使电路中产生感应电流，必须满足两个条件，一是要有闭合的回路；二是要有部分导体切割磁感线；对照选项可知，磁体不动，导体ab左右运动能够切割磁感线运动，或导体ab不动，磁体左右移动，也能切割磁感线运动，故只有A符合要求．故选A． A（2013?衢州）法拉第发现电磁感应现象，标志着人类从蒸汽机时代步入了电气化时代．下列设备利用电磁感应原理的是（　） 解：AB、空调和电扇的主要元件是电动机，电动机是利用通电线圈在磁场中受力转动工作的．不符合题意．C、发电机是利用电磁感应现象工作的．符合题意．D、电熨斗是利用电流的热效应工作的．不符合题意．故选C． C（2013?南平）下列四幅图中能说明发电机的工作原理的是（　） 解：A、图示的是奥斯特实验，说明了电流周围存在磁场，不是发电机的工作原理，该选项不符合题意；B、图示的通电导体在磁场中受到力的作用，受力的大小与电流的大小有关，是电动机的工作原理，该选项不符合题意；C、图示是验电器，验电器是利用同种电荷相互排斥的原理制成的，故不符合题意；D、图示的是闭合电路的导体在磁场中做切割磁感线运动时，导体中就会产生电流，是电磁感应现象，属于发电机的工作原理，该选项符合题意；?故选D． D(2013?南充）对图中的甲、乙、丙、丁四幅图解释不合理的是（ ） A．甲图说明通电导线周围存在磁场 B．乙图中当温度超过某一温度时，报警器自动报警C．丙图是发电机的工作原理 D．丁图中的麦克风应用了电磁感应现象解：A、导线中有电流通过时，小磁针发生偏转，说明小磁针受到磁力的作用，说明通电导体周围存在着磁场．选项正确，不符合题意．B、当温度升高到一定值时，温度计中金属丝和水银接通，左边电路接通，电磁铁具有磁性，电磁铁吸引衔铁，使右边的电路接通，电铃响，自动报警．选项正确，不符合题意．C、如图，开关闭合，导体中有电流，通电导体在磁场中受力而运动，这是电动机的工作原理，发电机是利用电磁感应原理工作的．选项错误，符合题意．D、说话时，声带振动引起麦克风膜片振动，膜片振动引起线圈在磁场中做切割磁感线运动，线圈中有感应电流产生．麦克风是根据电磁感应现象工作的．选项正确，不符合题意．故选C． C（2013?娄底）下列四幅图中能说明电动机工作原理的是（　　） 解：A、由图可知，电路中有电源，是研究通电导体受到磁场力的作用发生运动的，能说明电动机工作原理，故A符合题意；B、由图可知，在外力作用下使导体左右移动，切割磁感应线，则电流表指针发生偏转，说明此时有感应电流产生，这是电磁感应现象，是发电机的工作原理，故B不符合题意；C、是研究电磁铁的磁性强弱与什么因素有关的实验，故C不符合题意；D、是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场，故D不符合题意．故选A． A（2013?济南）物理知识广泛应用于生产和生活实际中，如图所示的器具应用的电磁感应现象的是（　　） 解：A、电磁起重机是利用电流的磁效应工作的．不符合题意．B、动圈式话筒是对着话筒说话时，膜片振动引起闭合电路的一部分导体切割磁感线运动，线圈中产生感应电流，动圈式话筒是利用电磁感应现象工作的．符合题意．C、变化的电流通过动圈式扬声器时，变化的电流导致线圈磁极和磁性不断变化，线圈磁极和永磁体之间的相互吸引和排斥，使线圈振动引起纸盆振动产生声音．所以动圈式扬声器是根据磁极间的作用工作的．不符合题意．D、条形码扫描器是利用光电转换器工作的．不符合题意．故选B． B(2013?武汉）如图所示，在探究“什么情况下磁可以生电”的实验中，保持磁体不动，若导线ab水平向右运动，则灵敏电流计指针向左偏转．下列说法正确的是（　　） A．若导线ab水平向左运动，则灵敏电流计指针向右偏转
B．若导线ab竖直向上运动，则灵敏电流计指针向左偏转
C．若导线ab竖直向下运动，则灵敏电流计指针向左偏转
D．若导线ab斜向上运动，则灵敏电流计指针不会偏转解：A、由图知，当导线ab水平向右运动，则灵敏电流计指针向左偏转，若导线ab水平向左运动，切割磁感线的方向发生了变化，所以电流方向发生变化，则灵敏电流计指针应向右偏转，所以A正确；B、若导线ab竖直向上运动，与磁感线方向平行，不切割磁感线，所以电流指针不偏转，所以B错误；C、若导线ab竖直向下运动，与磁感线方向平行，不切割磁感线，所以电流指针不偏转，所以C错误；D、若导线ab斜向上运动，此时切割磁感线，电路中会产生感应电流，所以电流表指针偏转，所以D错误．故选A． A国家为解决“三农”问题，大规模进行了农村电网改造，使得农民家中的灯泡变亮了，村里的电机正常工作了．农业生产力水平提高了．下列关于这项改造的说法种正确的是（　　）
A．把电线换粗，升高电线的分压，提高用户电器的实际电压B．把电线换细，减小电线上的能耗，提高电器的实际功率
C．把电线换粗，降低电线上的能耗，提高电器的额定功率
D．把电线换粗，增加电线上的能耗，提高电灯的实际功率解：A、把电线换粗，电线的电阻减小，根据串联电路的分压特点，在其它用电器不变的情况下，电线分得的电压降低，故选项A不正确．B、把电线换细，电线的电阻变大，引起电路上的电流变小，使整个电网的能耗降低，根据串联电路的功率与电阻成正比特点可知，在其它用电器不变的情况下，电线的电功率占整个电网的总电功率的比例变大，所以电线上的能耗增加，电器的实际功率降低，故选项B不正确．C、用电器的额定功率是唯一确定的，在电网改造时不可能改变用电器的额定功率，故C不正确．D、较细的电线换成相同长度较粗的电线，电线的电阻变小，电线路上消耗的电压减小，农民家中的用电器两端电压变大，实际功率变大，灯变亮．故选项D正确．故选D． D平时输送电能中，为了减少电能在线路中的损耗，通常采取的办法是（　　）
A．加大输送电流 B．用高压输电
C．用超导体输电 D．减少输送功率解：A、加大输送电流，会增大电能在线路中的损耗，故不能采用；B、用高压输电，可以减小输送电线的电流，减少电能在线路中的损耗，也是我们现在采用的输电方式；C、用超导体可以无损耗的输电，但超导材料是我们正在研究的新材料，还不能应用到生活中，故此方法还不现实；D、减少输送功率，会增大输送导线的电路，增大电能的损耗，故此方法不能采用；故选B． B（2013?合肥一模）在电能输送的过程中，如果输送的电功率一定，将输电电压升到原来的10倍，则输电线上损失的功率将变为原来的 倍，由此可见，若想有效的减小电能在输电线路上的损失应采用 （选填“高压”或“低压”）输电． 解：P=UI，输送功率一定时，电压变为原来的10倍，电流变为原来的1/10．电阻一定时，根据P=I2R，电流变为原来的1/10，发热功率变为原来的1/100；通电时间一定时，损失电能减少，所以采用高压输电．故答案为：1/100；高压． 1/100高压（2008?遵义）2008年1月，我国南方六省遭受罕见的冰冻雪凝灾害，我们贵州省是受灾害最严重的地区之一，许多地方高压线断裂，架设高压线的铁塔倒塌．请问：（1）在电能输送中采用高压输电的目的是什么？（2）铁塔倒塌的原因是什么？（3）电力工人在抢修中手被冻僵了，有的用手互摩擦取暖，有的对着手哈气来取暖，请说出两种取暖方式有什么不同． 答：（1）采用高压输电的目的是减少输电线路上的电能损失（或减少输电线路上产生的热量）．（2）由于冻雪（雪凝）附在输电线路和铁塔上，增大了铁塔所受的压力，超过铁塔所能承受的最大范围从而倒塌．（3）用手相互摩擦取暖是利用做功改变物体的内能，使温度升高；对手哈气取暖是利用热传递改变物体内能，使温度升高． (2011.遵义)33.如图所示，是某科技实验小组的同学通过实验探究发电机与电动机原理时，设计的装置 图，闭合开关S，先将导体ab水平向右移动，导体cd也随之运动起来，可知： (1)实验装置左侧ab导体运动时电路中产生的现象是　 　，
根据此现象的原理制成　 　机。ab导体水平向右移动时
将　 　能转化为　 　能。
(2)实验装置右侧cd导体产生的现象是利
用　 　_导体在磁场中　 而运
动的，此原理可制成　 　机。 考点：磁场对通电导线的作用；电磁感应．
专题：压轴题．
分析：针对实验过程利用电磁学的相关知识进行分析，从而可以得到此题的答案．
解答：解：当开关闭合后，整个电路是闭合的；外力使导体ab在磁场中运动起来，ab做切割磁感线运动，由此电路中产生了感应电流；这是电磁感应现象；利用此现象制成了发电机．发电机工作时将机械能转化为电能．导体ab产生的感应电流通过导体cd，由于磁场对电流有力的作用，所以通电导体cd在磁场中受到力的作用而运动起来．利用通电导体在磁场中受力制成了电动机．故答案为：（1）电磁感应；???发电；???机械；???电；?（2）通电；???受力；???电动．
点评：此装置设计非常巧妙，将电磁感应与通电导体在磁场中受力两个知识点巧妙的联系起来．此装置还可以进一步研究感应电流的方向和导体在磁场中受力的方向与哪些因素有关．电磁感应发电机械电通电受力电动再见
