第十六章电流做功与电功率复习题2022-2023学年度沪科版九年级物理全一册（含答案）

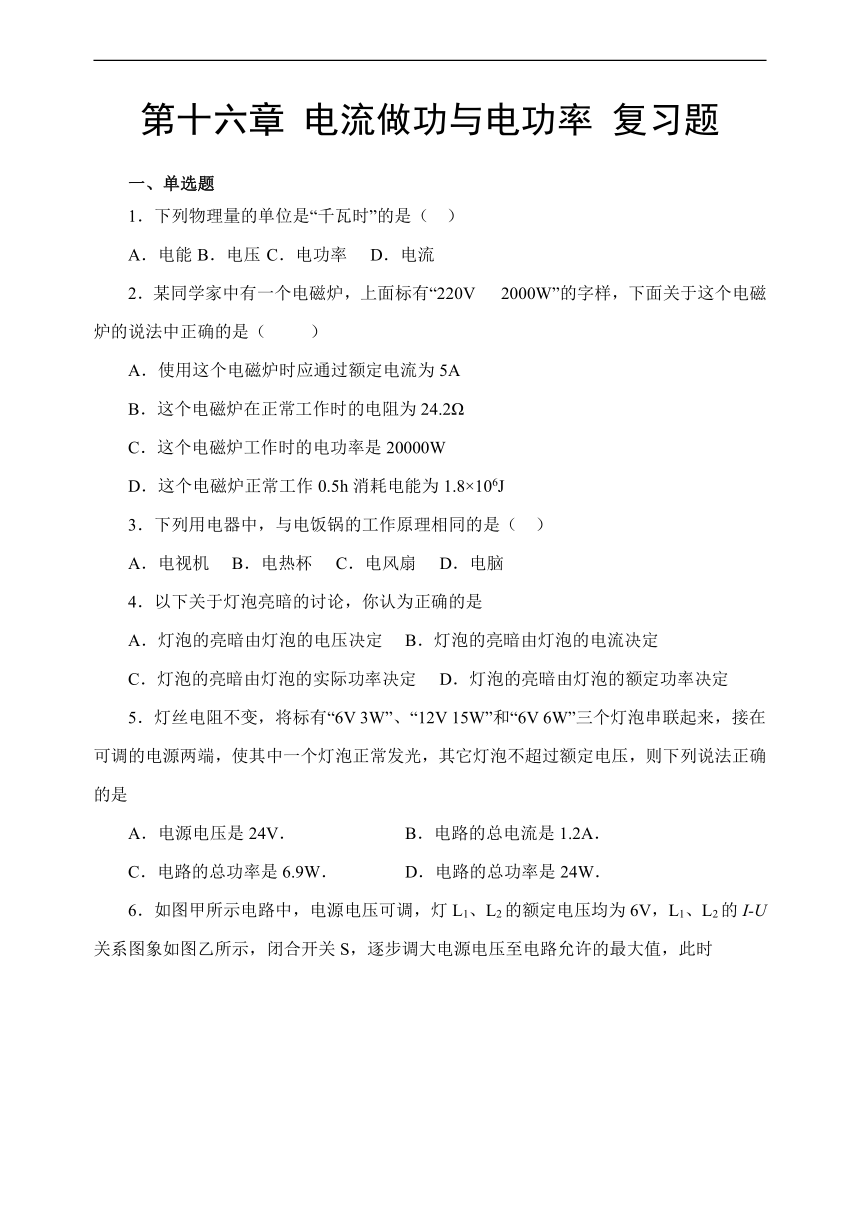

第十六章 电流做功与电功率 复习题
一、单选题
1．下列物理量的单位是“千瓦时”的是（ ）
A．电能 B．电压 C．电功率 D．电流
2．某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（ ）
A．使用这个电磁炉时应通过额定电流为5A
B．这个电磁炉在正常工作时的电阻为24.2Ω
C．这个电磁炉工作时的电功率是20000W
D．这个电磁炉正常工作0.5h消耗电能为1.8×106J
3．下列用电器中，与电饭锅的工作原理相同的是（ ）
A．电视机 B．电热杯 C．电风扇 D．电脑
4．以下关于灯泡亮暗的讨论，你认为正确的是
A．灯泡的亮暗由灯泡的电压决定 B．灯泡的亮暗由灯泡的电流决定
C．灯泡的亮暗由灯泡的实际功率决定 D．灯泡的亮暗由灯泡的额定功率决定
5．灯丝电阻不变，将标有“6V 3W”、“12V 15W”和“6V 6W”三个灯泡串联起来，接在可调的电源两端，使其中一个灯泡正常发光，其它灯泡不超过额定电压，则下列说法正确的是
A．电源电压是24V． B．电路的总电流是1.2A．
C．电路的总功率是6.9W． D．电路的总功率是24W．

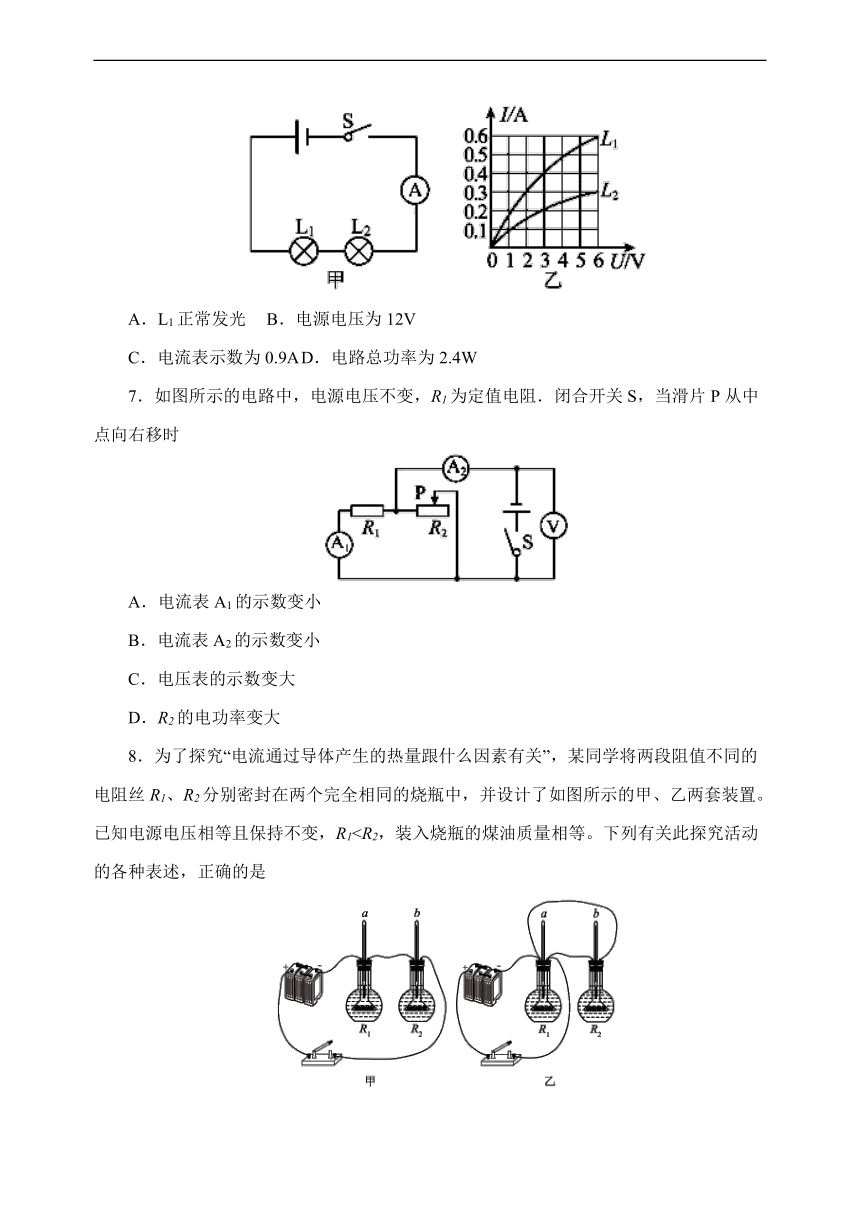

6．如图甲所示电路中，电源电压可调，灯L1、L2的额定电压均为6V，L1、L2的I-U关系图象如图乙所示，闭合开关S，逐步调大电源电压至电路允许的最大值，此时
A．L1正常发光 B．电源电压为12V
C．电流表示数为0.9A D．电路总功率为2.4W
7．如图所示的电路中，电源电压不变，R1为定值电阻．闭合开关S，当滑片P从中点向右移时
A．电流表A1的示数变小
B．电流表A2的示数变小
C．电压表的示数变大
D．R2的电功率变大

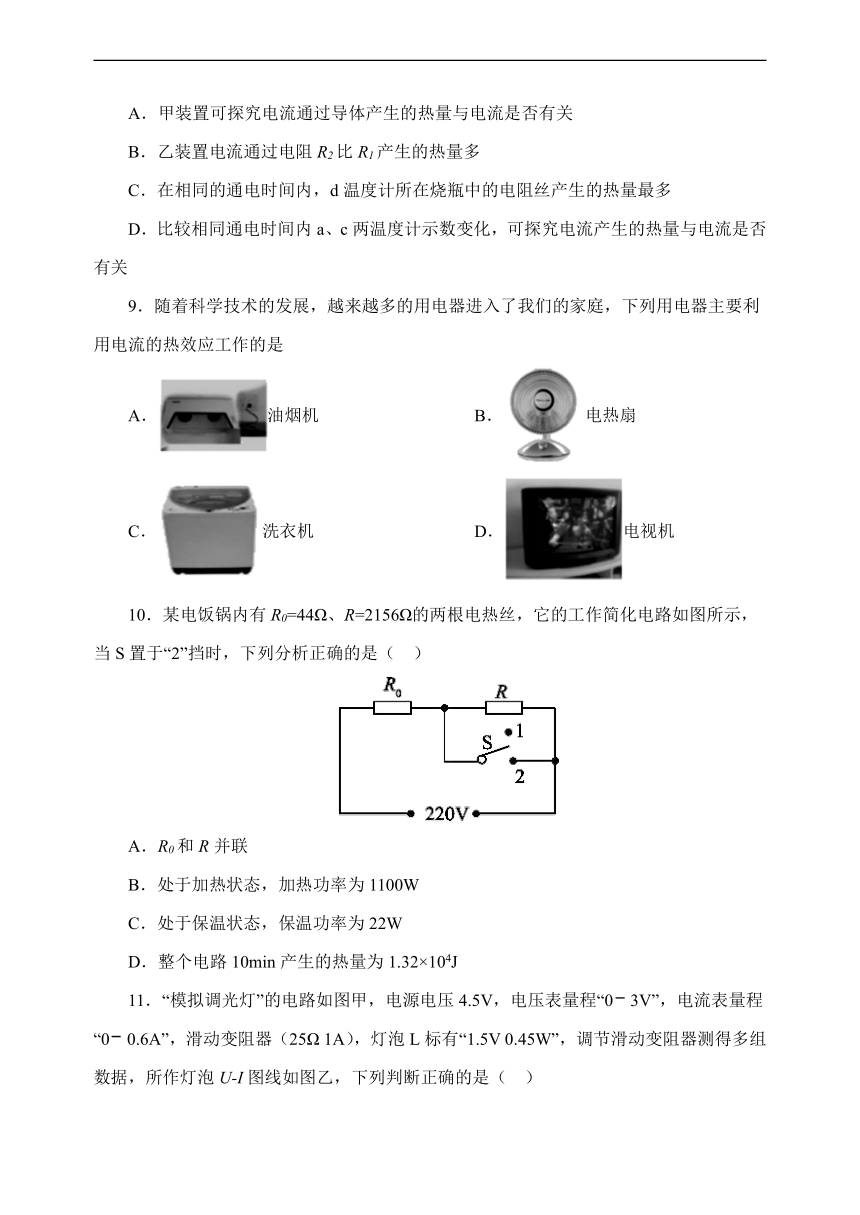

8．为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置。已知电源电压相等且保持不变，R1A．甲装置可探究电流通过导体产生的热量与电流是否有关
B．乙装置电流通过电阻R2比R1产生的热量多
C．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多
D．比较相同通电时间内a、c两温度计示数变化，可探究电流产生的热量与电流是否有关
9．随着科学技术的发展，越来越多的用电器进入了我们的家庭，下列用电器主要利用电流的热效应工作的是
A．油烟机 B．电热扇
C．洗衣机 D．电视机
10．某电饭锅内有R0=44Ω、R=2156Ω的两根电热丝，它的工作简化电路如图所示，当S置于“2”挡时，下列分析正确的是（ ）
A．R0和R并联
B．处于加热状态，加热功率为1100W
C．处于保温状态，保温功率为22W
D．整个电路10min产生的热量为1.32×104J

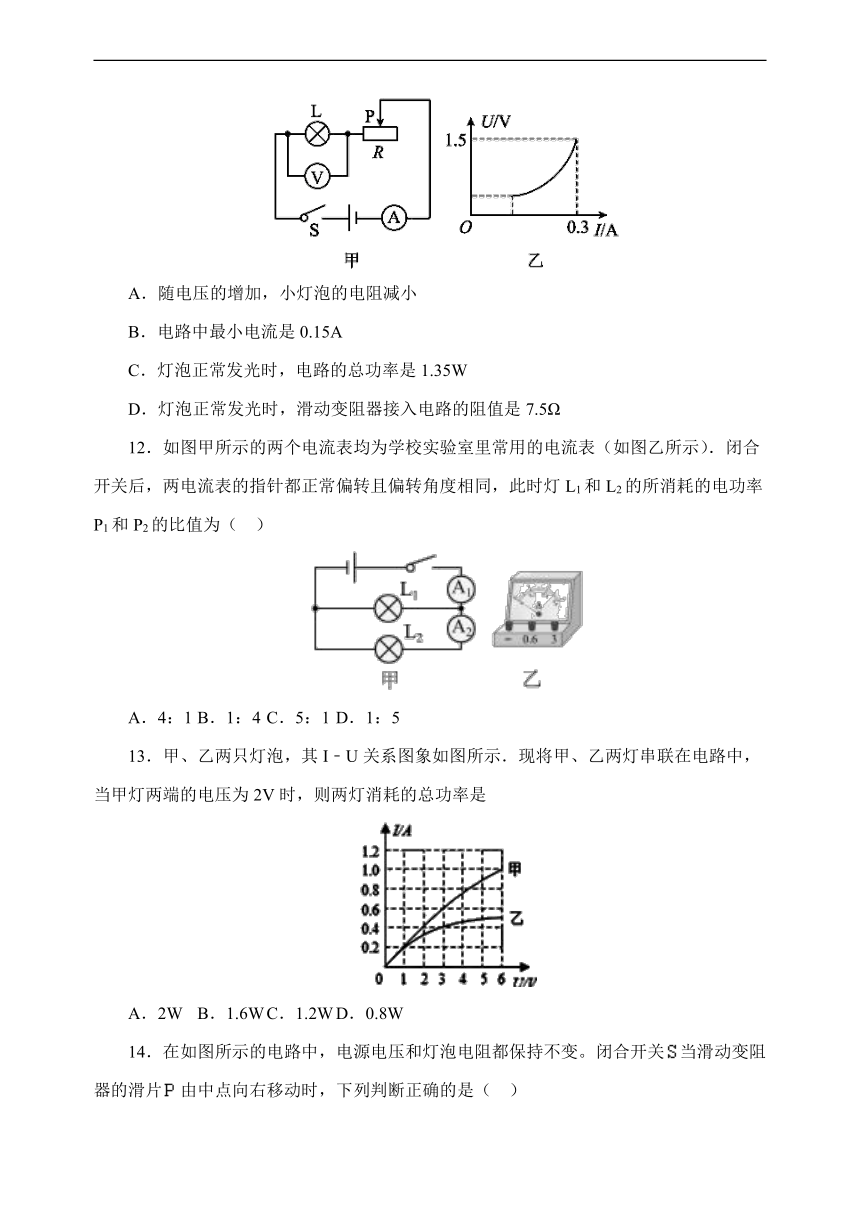

11．“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“03V”，电流表量程“00.6A”，滑动变阻器（25Ω 1A），灯泡L标有“1.5V 0.45W”，调节滑动变阻器测得多组数据，所作灯泡U-I图线如图乙，下列判断正确的是（ ）
A．随电压的增加，小灯泡的电阻减小
B．电路中最小电流是0.15A
C．灯泡正常发光时，电路的总功率是1.35W
D．灯泡正常发光时，滑动变阻器接入电路的阻值是7.5Ω
12．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（ ）
A．4：1 B．1：4 C．5：1 D．1：5
13．甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，则两灯消耗的总功率是
A．2W B．1.6W C．1.2W D．0.8W

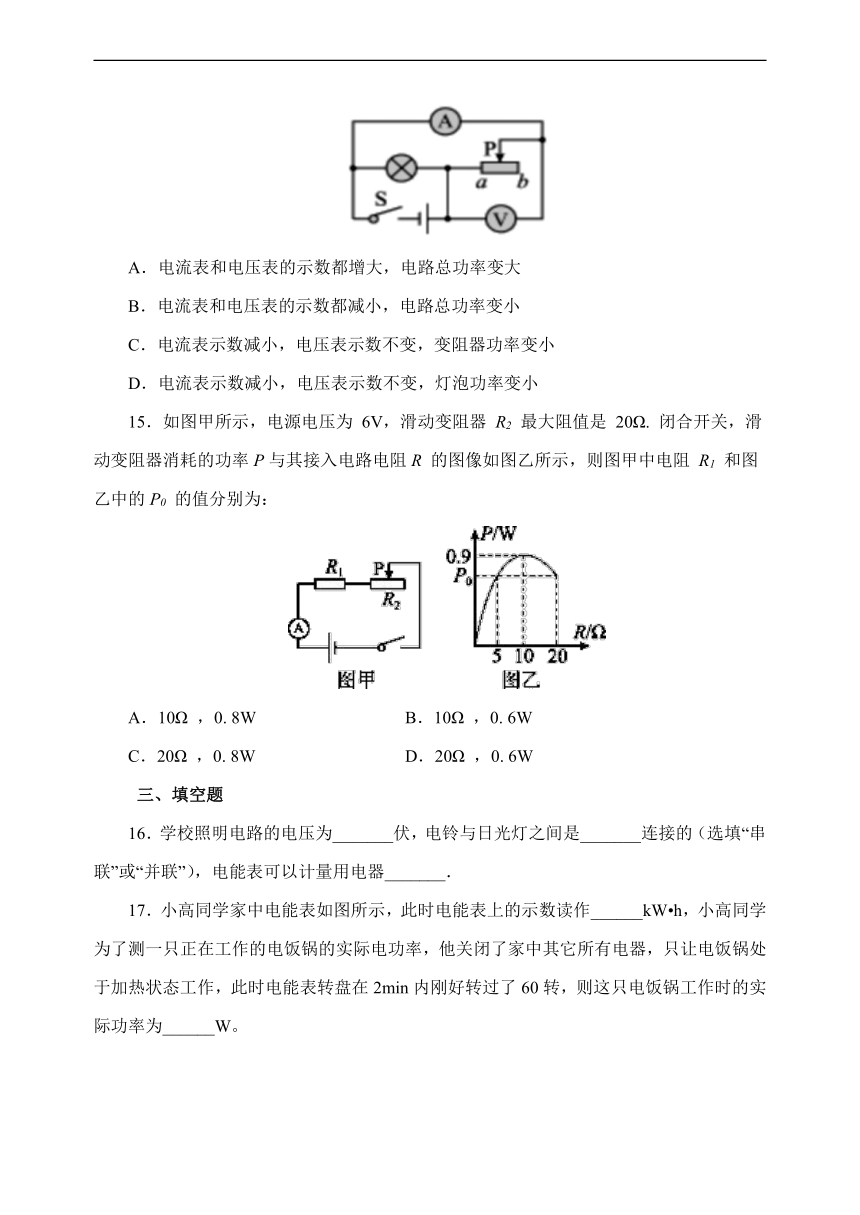

14．在如图所示的电路中，电源电压和灯泡电阻都保持不变。闭合开关当滑动变阻器的滑片由中点向右移动时，下列判断正确的是（ ）
A．电流表和电压表的示数都增大，电路总功率变大
B．电流表和电压表的示数都减小，电路总功率变小
C．电流表示数减小，电压表示数不变，变阻器功率变小
D．电流表示数减小，电压表示数不变，灯泡功率变小
15．如图甲所示，电源电压为 6V，滑动变阻器 R2 最大阻值是 20Ω. 闭合开关，滑动变阻器消耗的功率P与其接入电路电阻R 的图像如图乙所示，则图甲中电阻 R1 和图乙中的P0 的值分别为：
A．10Ω ，0. 8W B．10Ω ，0. 6W
C．20Ω ，0. 8W D．20Ω ，0. 6W
三、填空题
16．学校照明电路的电压为_______伏，电铃与日光灯之间是_______连接的（选填“串联”或“并联”），电能表可以计量用电器_______．
17．小高同学家中电能表如图所示，此时电能表上的示数读作______kW h，小高同学为了测一只正在工作的电饭锅的实际电功率，他关闭了家中其它所有电器，只让电饭锅处于加热状态工作，此时电能表转盘在2min内刚好转过了60转，则这只电饭锅工作时的实际功率为______W。
18．某小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系曲线如图6所示，那么小灯泡两端的电压为2V时，小灯泡的电功率为___W.若把这样的两个小灯泡串联在6V的电路中每个小灯泡的电功率为____W
19．如图甲电路中，电源电压恒定不变，R1为定值电阻．a、b为滑动变阻器R2的两个端点，c为中点．滑片P从中点c滑到最右端b的过程中，R1的功率变化了0.5W，电压表的示数U随R2变化的图像如图乙．则滑片在中点c时与最右端b时的电流表示数之比Ib：Ic=______．在上述变化过程中，总功率变化了______W．
20．额定电压为3V的小灯泡与一阻值为15Ω的电阻串联后，接到4.5V的电源上恰好正常发光，则小灯泡的额定功率为 。
21．一款新型电动汽车，直流电动机的铭牌上标有“220V 5.5kW”，电动机线圈的电阻为0.4Ω，该电动机正常工作时的效率为______。
22．某养鸡场新购进一台电热孵卵器，其电阻为110Ω不变，在额定电压下工作时通过孵卵器的电流是2A，则该孵卵器正常工作10s所产生的热量为_________J．
23．电饭锅是利用________来工作的．一根60Ω的电阻丝接在36V的电源两端，在5min内产生________ J热量．
24．检查照明电路故障时常先断开所有开关，然后在断开的熔丝两端并联一个普通的白炽灯，如图所示．检查时，先闭合总开关S，然后 ________（填“逐个”或“同时”）闭合各用电器的开关，根据校验灯的发光情况判断电路的故障．如闭合开关S、S1 ， 此时校验灯L与灯泡L1 ________（填“串联”或“并联”）的，若校验灯正常发光，说明被检查的电路 ________（填“正常”、“断路”或“短路”）
三、实验题
25．小明做“测量小灯泡的电功率”的实验，小灯泡标有“2.5V”字样，电路图如图甲所示。
（1）连接实物电路时，开关应 _____；
（2）小明连接的实物电路如图乙所示，闭合开关后，发现只有 _____表有示数，经检查发现有根导线连接错误。请在错误导线上画“×”，并用笔画线代替导线，将电路连接正确；______
（3）电路连接正确后进行实验，当电压表示数为1.8V时，为了测量小灯泡的额定功率，需将滑片向 _____（选填“左”或“右”）端移动；
（4）小明多次改变滑动变阻器滑片的位置，并根据实验数据画出了小灯泡的I﹣U关系图像，如图丙所示。由图像可知；小灯泡的额定功率P额＝_____W，小灯泡的实际功率随实际电压的降低而 _____（选填“增大”、“减小”或“不变”）；
（5）实际测量时，电压表有示数时内部有微弱的电流通过，若考虑这个微弱电流的影响，则所测小灯泡的额定功率偏 _____。
26．用如图所示的装置探究“导体产生的热量与流过导体电流的关系”：相同烧瓶内装满了煤油．
（1）烧瓶中装入的煤油是________（选填“导体”或“绝缘体”）．
（2）为达到实验目的，选用的两电阻丝 R1和 R2两阻值应_________（选填“相同”或“不相同”），通过 R1的电流__________（选填“大于”、“小于”或“等于”）通过 R2的电流．
（3）通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大，说明_______一定时，通过导体的电流越大，电流产生的热量越_________．
（4）小红用如图乙示的装置，进一步探究“电流通过导体产生的热量与电流的关系”，经过多次实验测量，收集实验数据，绘制了烧杯中玻璃管内液面上升的高度 h 与电流 I 的关系图像，根据焦耳定律得知，图丙中能正确反映 h-I 关系是_________（选填字母）．
四、计算题
27．一只小灯泡上标有“6V 3W”，与滑动变阻器串联连入电路，电源电压为18V并保持不变，电路如图所示，电流表选择量程为0～0.6A，电压表选择量程为0～15V，不考虑温度对灯泡电阻值的影响．
（1）灯泡电阻是多少？
（2）灯泡正常工作时电路的总功率是多少？
（3）在保证器材安全的情况下，滑动变阻器连入电路的最小阻值是多少？
28．空气质量指数是环境监测的重要指标。如表中的空气质量等级是按照空气质量指数A划分的。兴趣小组的同学们自制的空气质量监测仪，工作原理电路如图所示，用电压表显示空气质量指数。已知电源电压U=18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R=6×103Ω/A。当电压表的示数为10V时，求：
（1）电路中的电流；
（2）气敏电阻的阻值；
（3）此时的空气质量等级。
空气质量指数A 0-50 51-100 101-150 151-200 201-300 >300
空气质量等级 优 良 轻度污染 中度污染 重度污染 严重污染
参考答案：
一、选择题
1．A 2．B 3．B 4．C 5．C 6．D
7．B 8．D 9．B 10．B 11．C 12．A
13．A 14．C 15．A
二、填空题
16．220 并联 消耗电能的多少（或消耗电能）
17．1387.5 600 18．1 2.1
19．2：3 0.6 20．0.3
21．95.5% 22．4400
23．电流的热效应 6480 24．逐个 串联 短路
三、实验题
25．断开 电压 左 0.625 减小 大
26．绝缘体 相同 小于 电阻和通电时间 多 A
四、计算题
27．（1）灯泡电阻是12Ω；
（2）灯泡正常工作时电路的总功率是9W；
（3）在保证器材安全的情况下，滑动变阻器连入电路的最小值是20Ω．
28．（1）0.1A；（2）80Ω；（3）良
