第十八章《电功率》取值范围专题训练-2022-2023学年九年级物理上学期（含答案）

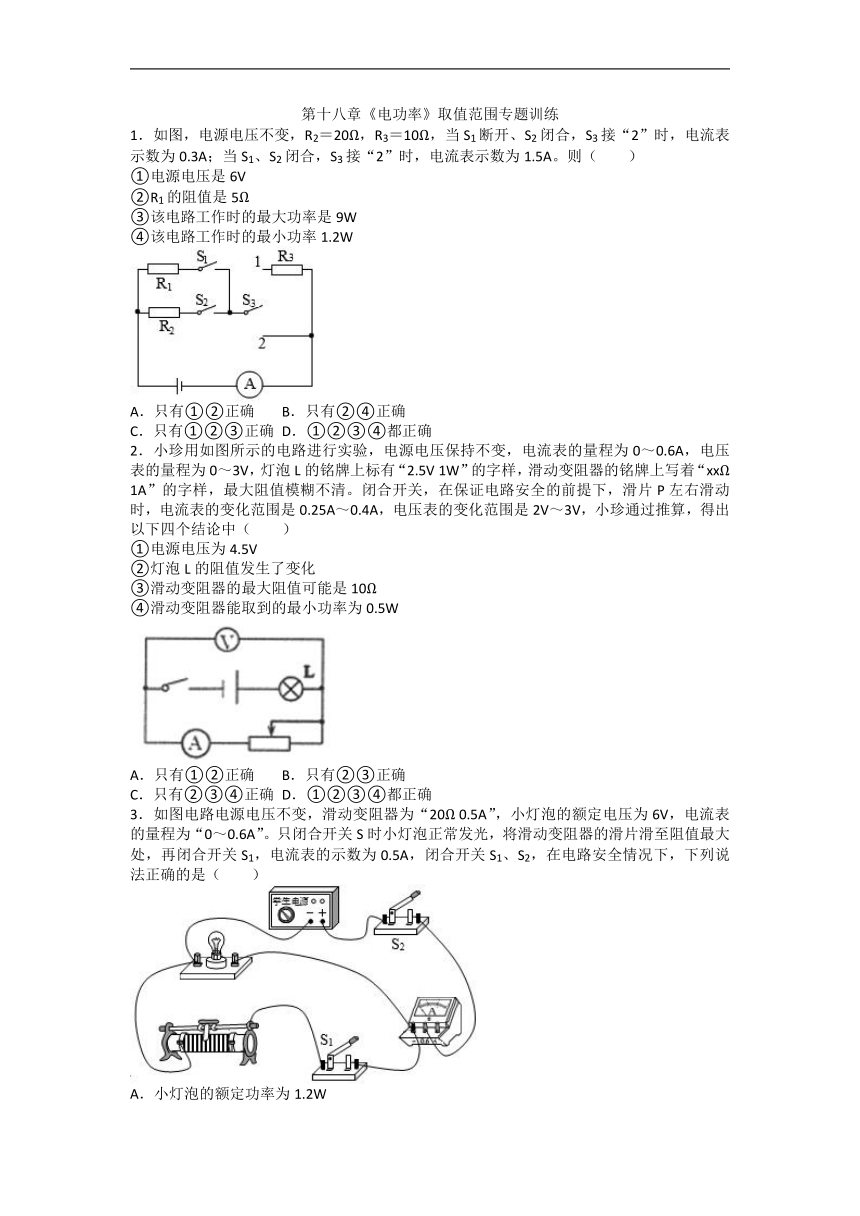

第十八章《电功率》取值范围专题训练
1．如图，电源电压不变，R2＝20Ω，R3＝10Ω，当S1断开、S2闭合，S3接“2”时，电流表示数为0.3A；当S1、S2闭合，S3接“2”时，电流表示数为1.5A。则（　　）
①电源电压是6V
②R1的阻值是5Ω
③该电路工作时的最大功率是9W
④该电路工作时的最小功率1.2W
A．只有①②正确 B．只有②④正确
C．只有①②③正确 D．①②③④都正确
2．小珍用如图所示的电路进行实验，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～3V，灯泡L的铭牌上标有“2.5V 1W”的字样，滑动变阻器的铭牌上写着“xxΩ 1A”的字样，最大阻值模糊不清。闭合开关，在保证电路安全的前提下，滑片P左右滑动时，电流表的变化范围是0.25A～0.4A，电压表的变化范围是2V～3V，小珍通过推算，得出以下四个结论中（　　）
①电源电压为4.5V
②灯泡L的阻值发生了变化
③滑动变阻器的最大阻值可能是10Ω
④滑动变阻器能取到的最小功率为0.5W
A．只有①②正确 B．只有②③正确
C．只有②③④正确 D．①②③④都正确
3．如图电路电源电压不变，滑动变阻器为“20Ω 0.5A”，小灯泡的额定电压为6V，电流表的量程为“0～0.6A”。只闭合开关S时小灯泡正常发光，将滑动变阻器的滑片滑至阻值最大处，再闭合开关S1，电流表的示数为0.5A，闭合开关S1、S2，在电路安全情况下，下列说法正确的是（　　）
A．小灯泡的额定功率为1.2W
B．电路的最大功率为3W
C．电路功率最小时工作10s所消耗的电能为12J
D．滑动变阻器连入的阻值范围是12Ω～20Ω

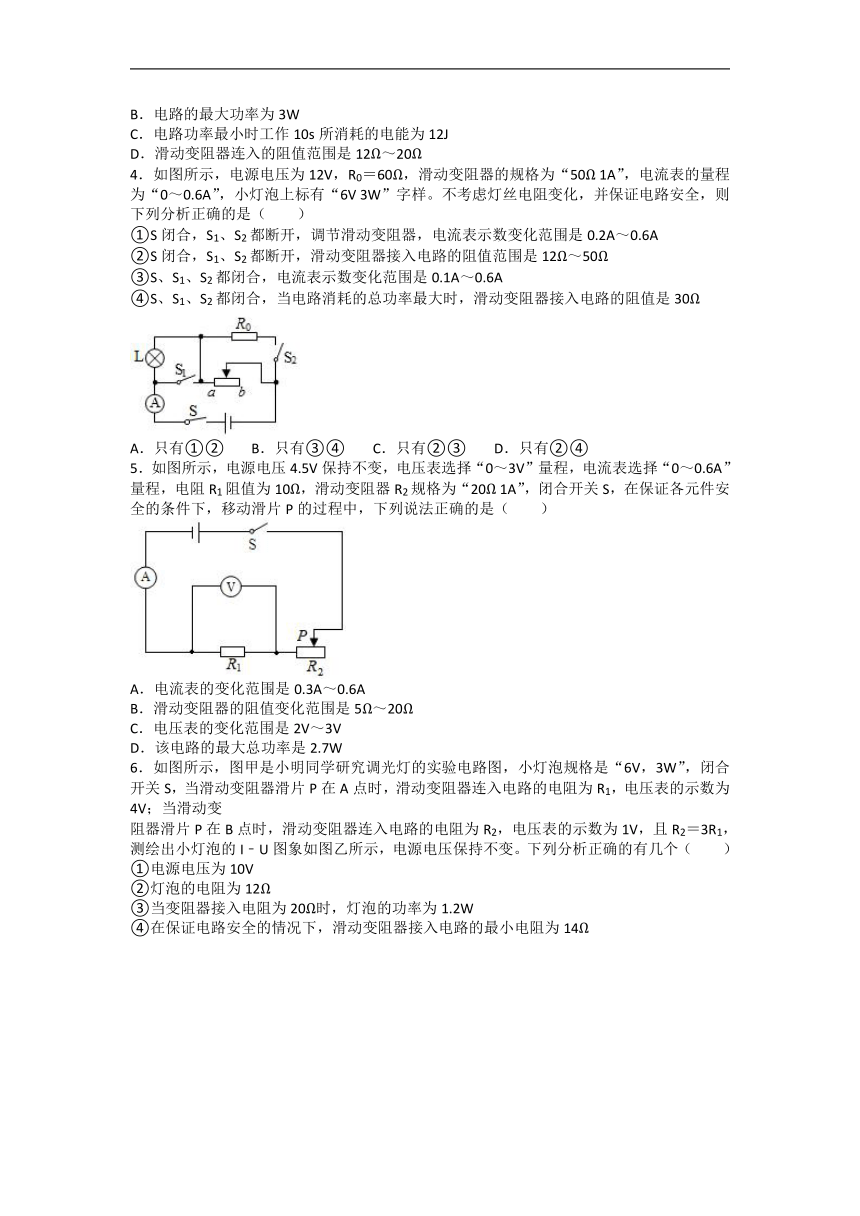

4．如图所示，电源电压为12V，R0＝60Ω，滑动变阻器的规格为“50Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样。不考虑灯丝电阻变化，并保证电路安全，则下列分析正确的是（　　）
①S闭合，S1、S2都断开，调节滑动变阻器，电流表示数变化范围是0.2A～0.6A
②S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是12Ω～50Ω
③S、S1、S2都闭合，电流表示数变化范围是0.1A～0.6A
④S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω
A．只有①② B．只有③④ C．只有②③ D．只有②④
5．如图所示，电源电压4.5V保持不变，电压表选择“0～3V”量程，电流表选择“0～0.6A”量程，电阻R1阻值为10Ω，滑动变阻器R2规格为“20Ω 1A”，闭合开关S，在保证各元件安全的条件下，移动滑片P的过程中，下列说法正确的是（　　）
A．电流表的变化范围是0.3A～0.6A
B．滑动变阻器的阻值变化范围是5Ω～20Ω
C．电压表的变化范围是2V～3V
D．该电路的最大总功率是2.7W

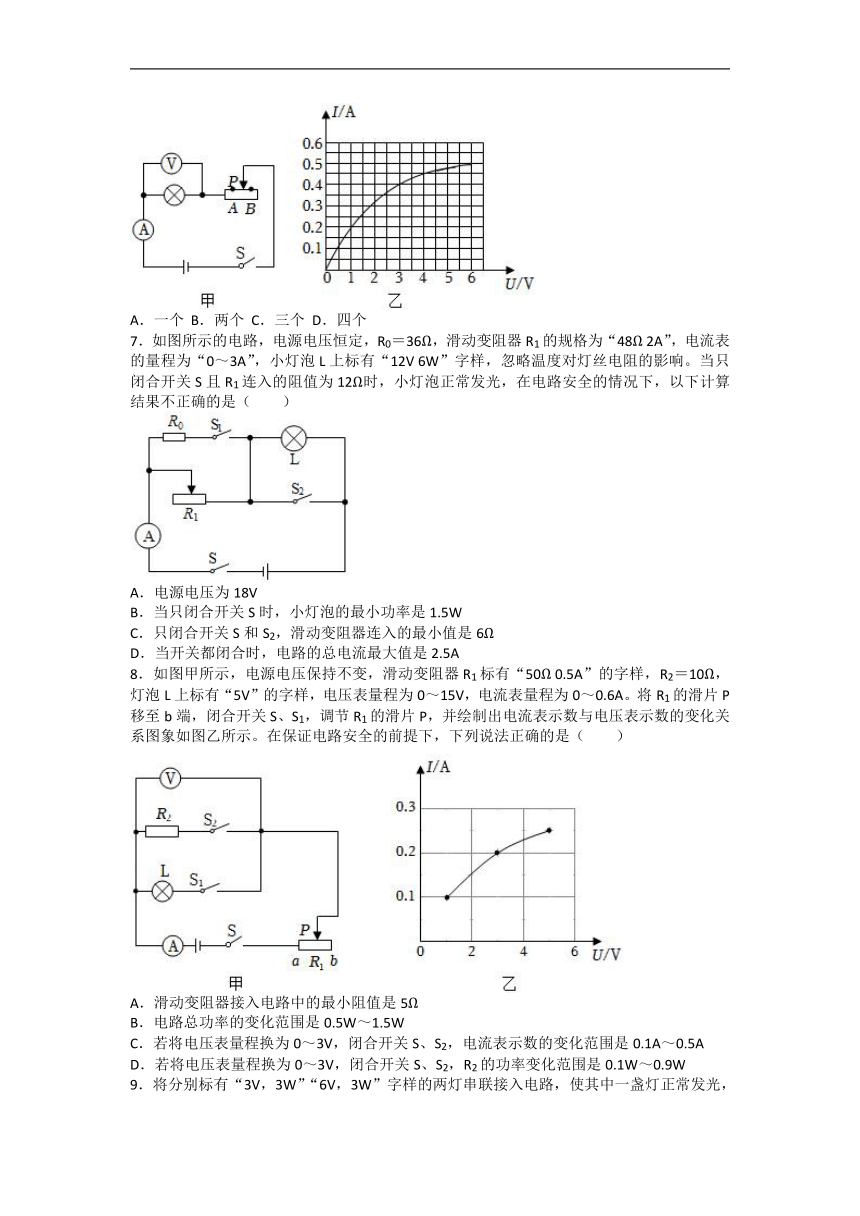

6．如图所示，图甲是小明同学研究调光灯的实验电路图，小灯泡规格是“6V，3W”，闭合开关S，当滑动变阻器滑片P在A点时，滑动变阻器连入电路的电阻为R1，电压表的示数为4V；当滑动变
阻器滑片P在B点时，滑动变阻器连入电路的电阻为R2，电压表的示数为1V，且R2＝3R1，测绘出小灯泡的I﹣U图象如图乙所示，电源电压保持不变。下列分析正确的有几个（　　）
①电源电压为10V
②灯泡的电阻为12Ω
③当变阻器接入电阻为20Ω时，灯泡的功率为1.2W
④在保证电路安全的情况下，滑动变阻器接入电路的最小电阻为14Ω
A．一个 B．两个 C．三个 D．四个
7．如图所示的电路，电源电压恒定，R0＝36Ω，滑动变阻器R1的规格为“48Ω 2A”，电流表的量程为“0～3A”，小灯泡L上标有“12V 6W”字样，忽略温度对灯丝电阻的影响。当只闭合开关S且R1连入的阻值为12Ω时，小灯泡正常发光，在电路安全的情况下，以下计算结果不正确的是（　　）
A．电源电压为18V
B．当只闭合开关S时，小灯泡的最小功率是1.5W
C．只闭合开关S和S2，滑动变阻器连入的最小值是6Ω
D．当开关都闭合时，电路的总电流最大值是2.5A
8．如图甲所示，电源电压保持不变，滑动变阻器R1标有“50Ω 0.5A”的字样，R2＝10Ω，灯泡L上标有“5V”的字样，电压表量程为0～15V，电流表量程为0～0.6A。将R1的滑片P移至b端，闭合开关S、S1，调节R1的滑片P，并绘制出电流表示数与电压表示数的变化关系图象如图乙所示。在保证电路安全的前提下，下列说法正确的是（　　）
A．滑动变阻器接入电路中的最小阻值是5Ω
B．电路总功率的变化范围是0.5W～1.5W
C．若将电压表量程换为0～3V，闭合开关S、S2，电流表示数的变化范围是0.1A～0.5A
D．若将电压表量程换为0～3V，闭合开关S、S2，R2的功率变化范围是0.1W～0.9W
9．将分别标有“3V，3W”“6V，3W”字样的两灯串联接入电路，使其中一盏灯正常发光，另一盏灯比正常发光暗，则允许加在它们两端的最高电压和两灯消耗的总功率分别是（假设灯丝电阻不变）（　　）
A．9V，6W B．6V，4.5W C．7.5V，4.5W D．7.5V，3.75W
10．如图所示的电路电源电压和L的电阻不变，R1为10Ω的定值电阻，灯L标有“6V 3W”的字样，滑动变阻器R2标有“24Ω 0.8A”的字样，电流表的量程0～3.0A。当开关S1、S2断开，R2滑片P滑到中点时，灯L正常发光，那么（　　）
A．电源电压为10V
B．闭合开关S1、S2，滑动变阻器连入电路的电阻为6Ω～24Ω
C．电路消耗的最小功率为4W
D．电路消耗的最大功率为36W
11．如图所示，电源电压为4.5V，电压表量程为“0～3V”，滑动变阻器规格为“20Ω 1A”，小灯泡标有“2.5V 1.25W”（灯丝电阻不变）。电流表量程为“0～0.6A”，在保证电路元件安全且灯泡两端电压不超过额定值的情况下，该电路电流表最大示数为 　 　A；滑动变阻器连入电路的最小阻值是 　 　Ω；电路总功率的最小值是 　 　W。
12．两个小灯泡分别标有“3V 3W”和“4V 2W”字样。将两个小灯泡串联在电路中，让其中的一个小灯泡正常发光，而另一个小灯泡不超负荷工作，则电路中所允认为最大电流是 　 　A，所允许加的电源最大电压是 　 　V。（灯丝电阻不变）
13．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，为了保证电路安全则电路中电流不超过 　 　A，滑动变阻器连入电路的最小阻值为 　 　Ω，定值电阻R1的最小功率 　 　W。
14．如图所示，电源电压恒为12V，R1、R2、R3为定值电阻。
（1）当开关S闭合，S1、S2断开时，电流表A1的示数为0.3A，电压表的示数为3V，求R2的阻值；
（2）当开关S、S1、S2都闭合，电流表A2的示数为0.2A，求电压表示数及电阻R1的阻值；
（3）求电路消耗的最大总功率。
15．如图所示，电源电压保持不变，灯泡L标有“6V 3W”字样，滑动变阻器R1的阻值变化范围为0～50Ω，定值电阻R2的阻值为5Ω。（灯丝的电阻不随温度变化）
（1）小灯泡L的阻值为多少？
（2）当S、S1和S2都闭合，滑动变阻器的滑片滑到a端时，小灯泡L刚好正常发光，此时电流表的示数为多少？
（3）当滑动变阻器的滑片滑到b端，并保证电流表有示数时，开关应怎样闭合或断开才能使电路的总功率最小，该最小功率为多少？
16．如图所示，电源电压保持12V不变，L是标有“12V 6W”的小灯泡，其电阻不随温度变化，定值电阻R＝48Ω，电流表的量程为“0～0.6A”。
（1）灯L的电阻为多少？
（2）当S、S1闭合、S2断开，且P位于滑动变阻器R0的中点时，电流表示数为0.2A，求滑动变阻器R0的最大阻值；
（3）我们可以通过调节滑动变阻器和控制开关来改变电路的总功率，在保证电路安全的情况下，求出此电路总功率的最大值和最小值。
第十八章《电功率》取值范围专题训练答案
1．D； 2．A； 3．A； 4．D； 5．B； 6．A； 7．C； 8．D； 9．D； 10．C；
11．0.5；4；1.35； 12．0.5；5.5； 13．0.5；2；0.9；
14．（1）R2的阻值为30Ω；
（2）电压表示数及电阻R1的阻值分别为0V、60Ω；
（3）电路消耗的最大总功率为7.2W。；
15．（1）小灯泡L的阻值为12Ω；
（2）当S、S1和S2都闭合，滑动变阻器的滑片滑到a端时，小灯泡L刚好正常发光，此时电流表的示数为1.7A；
（3）当滑动变阻器的滑片滑到b端，并保证电流表有示数时，当开关S、S1闭合S2断开时，才能使电路的总功率最小；
该最小功率为0.58W。；
16．（1）灯L的电阻为24Ω；
（2）滑动变阻器R0的最大阻值为72Ω；
（3）此电路总功率的最大值为7.2W和最小值1.2W。；
