1.4 地球的圈层结构

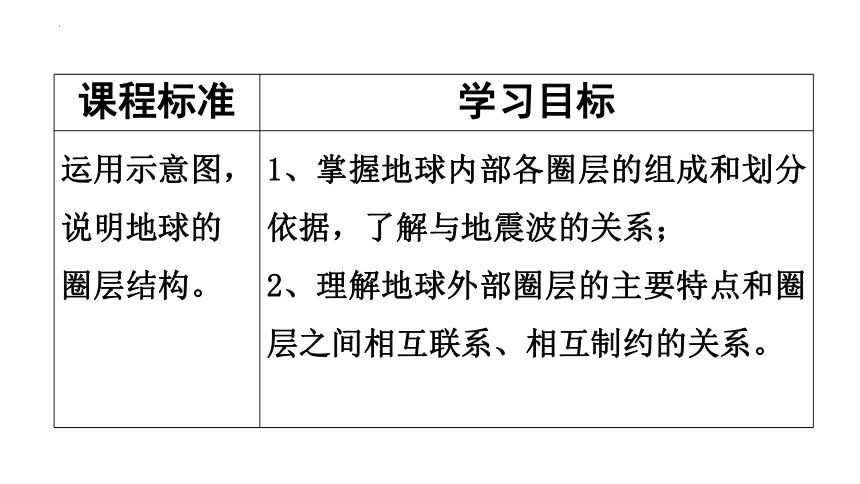

课程标准 学习目标
运用示意图，说明地球的圈层结构。 1、掌握地球内部各圈层的组成和划分依据，了解与地震波的关系；
2、理解地球外部圈层的主要特点和圈层之间相互联系、相互制约的关系。
一、地球的内部圈层
目前最深的钻井深度为12千米，仅仅触及地球的“表皮”。那么人类通过什么方式认识地球的内部结构呢？地球的内部结构究竟是怎样的呢？
1、什么是地震波？
2、地震波的类型及各自特点？
3、用地震波来探测地球内部物质差异的原理？
自主学习
当地震发生时，地下物质受到强烈的冲击会发生的弹性震动，并以波的形式向四周传播，这种弹性波就叫地震波。
划分依据--地震波
地震波
震中
地震传
播方向
断层
震源
地震波
纵波（P波）
横波（S波）
分类 纵波（P波） 横波（S波）
传播快慢 较 较
传播介质 可以通过 传播 只能通过 传播
快
固、液、气
慢
固

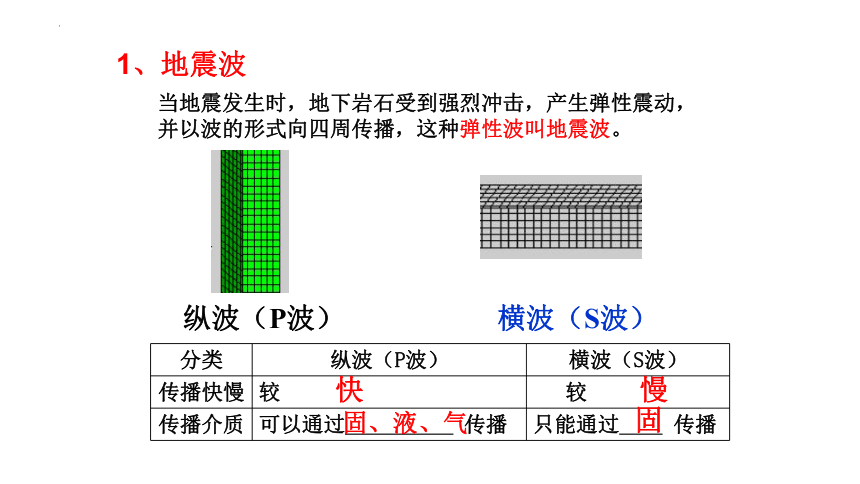

当地震发生时，地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波叫地震波。
1、地震波
9
横波
纵波

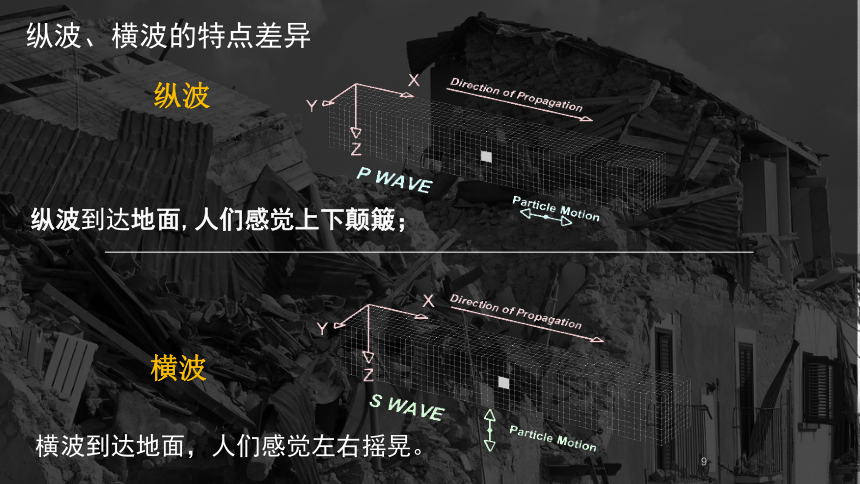

纵波、横波的特点差异
纵波到达地面,人们感觉上下颠簸；
横波到达地面，人们感觉左右摇晃。

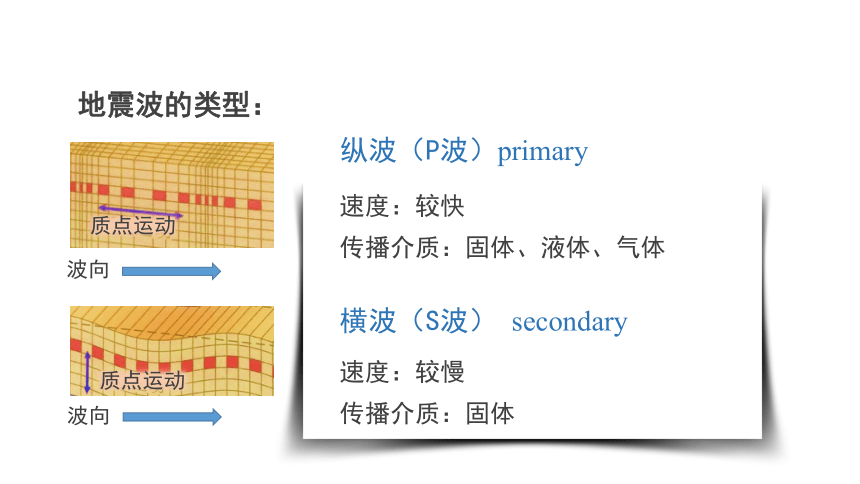

纵波（P波）primary
横波（S波） secondary
速度：较快
传播介质：固体、液体、气体
速度：较慢
传播介质：固体
质点运动
波向
质点运动
波向
地震波的类型：
1、当地震发生时，人们首先感觉到上下晃动还是左右晃动？为什么？
2、地震在海洋中发生时，坐在船上的渔民是感觉到上下晃动还是左右晃动？为什么？
先上下晃动再左右晃动；因为纵波的速度大于横波。
只有上下晃动；因为纵波在固体、液体和气态中传播，而横波只在固体中传播。
思考
33
2900
速度{千米/秒)

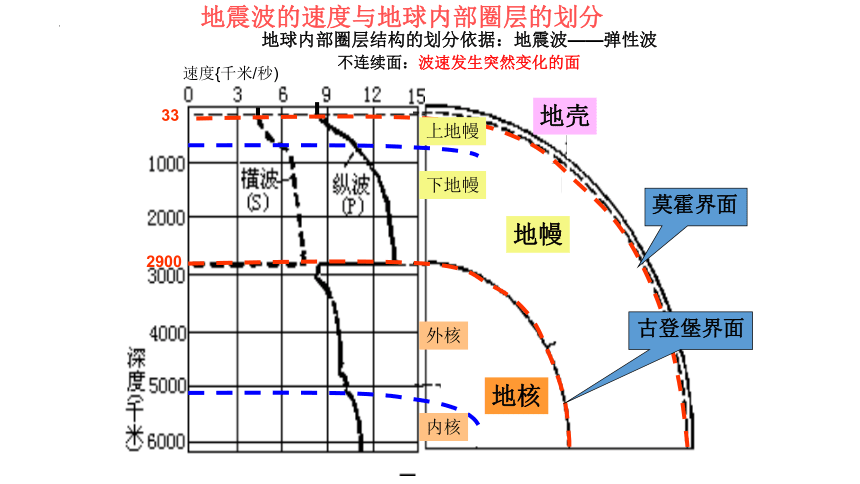

地震波的速度与地球内部圈层的划分
莫霍界面
古登堡界面
地壳
地幔
地核
上地幔
下地幔
外核
内核
地球内部圈层结构的划分依据：地震波——弹性波
不连续面：波速发生突然变化的面
圈层名称 不连续界面 地震波特征 深度
km
6370
平均33
这个面以下，
横波消失，
纵波速度突然下降
D
C
这个面以下，
横波、纵波传播速度明显增加
莫霍界面
地壳
2900
古登堡界面
地幔
900
上地幔
下地幔
5150
地核
外核
内核
【活动探究】
速度增大
纵波变慢
横波消失
2900千米
1、说明莫霍界面和古登堡界面上下的物质性质发生了变化，由此可将地球内部划分出若干个圈层
1、在莫霍界面和古登堡界面，地震波波速的突然变化说明了什么问题？ 2、推测地幔和地核的物质状态可能是什么？
想一想：
2、地幔物质应以固态为主，也可能呈现塑性状态；地核的外核为液态，内核为固态。
古登堡界面2900千米
（地幔与地核分界线）
外核
内核
液态
固态
莫霍界面33千米
（地壳与地幔分界线）
平均厚度约17千米
大陆厚，海洋薄
地壳
软流层
岩石圈
上地幔
熔融物质
下地幔
液态—固态物质
1、地壳的厚度是不是均一的？陆壳和洋壳的厚度有何差异？
2、岩石圈和地壳的范围是否一致？
思 考：
地壳：大陆地壳厚度较大，平均为33km；海洋地壳厚度平均只有5-10千米。
②上地幔上部存在一个
，这里可能为岩浆的主要发源地
软流层
岩石圈： 和 （软流层以上），由坚硬的岩石组成，合称为岩石圈。
地壳
上地幔顶部
名称 划分 主要特点
地壳 地表至莫霍面 a.主要由岩石组成
b.厚度不一，大陆厚，海洋薄
地幔 莫霍面至古登堡面 a.分为上地幔和下地幔
b.上地幔存在软流层，是岩浆发源地
c.上地幔顶部与地壳都由坚硬的岩石组成，合称岩石圈
地核 古登堡面至地心 a.主要由铁、镍组成
b.分为外地核和内地核
c.外核可能为熔融状态；内核为固态金属球
地球内部圈层特点
思考、探究：
除了可以依靠地震波，想一想还能通过哪些渠道或方法获取地球内部的信息？
火山喷发的物质
温泉、热泉
遥感技术
其他
改进钻探技术
1．某火山源源不断地喷发出大量炙热的岩浆，这些物质主要来源于(　　)
A.软流层 B.地壳
C.岩石圈 D.地核
A
巩固练习
位于湛江市的湖光岩玛珥湖是距今14～16万年前由平地火山爆炸后冷却塌陷，积水形成的火山口湖。下图是湖光岩景观图和地球的内部圈层结构图，据此完成下列各题。
1．火山口喷出的炽热岩浆来源于（ ）
A．①圈层 B．②圈层 C．③圈层 D．④圈层
2．湖光岩玛珥湖的形成过程表明（ ）
A．地球内部各圈层之间都是相互独立发展变化
B．地球内部各圈层之间物质是可以相互转换的
C．地表各圈层物质运动的能量均来自太阳辐射
D．地表各圈层之间存在着物质迁移和能量转换
B
D
二、地球的外部圈层
人类所赖以生存的条件，与地球外部的哪些物质息息相关呢？
想一想
二、地球的外部圈层结构
大气圈
包围着地球，由 和 组成的复杂系统。
气体
悬浮物
二、地球的外部圈层结构
水 圈
地球表层水体构成的连续但不规则的圈层，处于不间断的循环运动中。
二、地球的外部圈层结构
地球表层生物 的总称。
生物圈
生命活动渗透到大气圈、水圈和岩石圈中。因此，生物圈成为地球上最具活力的圈层。
及其生存环境
二、地球的外部圈层结构
【典例】 右图，回答问题：
（1）图中代表大气圈的是 ，由气体和悬浮物组成的复杂系统，它的主要成分是 。
（2）C为 ：由地球表层水体构成的 但
的圈层，包括地表水、地下水、大气水、生物水等。
（3）B层为 ，它是地球表层生物及其生存环境的总称，占有
的底部、 的全部 的上部。
（4）地球外部圈层是指 ＋ ＋ （填代号）。
(5) A、B、C、D四圈层中处于不断转化和循环运动中的是（ ）
A
氮和氧
水圈
连续
不规则
水圈
大气圈
生物圈
岩石圈
A
B
C
c
地球外部圈层之间 ，形成了人类赖以生存和发展的自然环境。
相互联系、相互制约
你们觉得这三个地球外部圈层有什么关系吗？
想一想
二、地球的外部圈层结构
相互渗透、相互影响的自然环境
巩固练习 8-10
如下为“20元人民币的背景图”，回答8-9题。
8、图片体现出的地球圈层个数为（　　 ）
A．5个 B．4个 C．3个 D．2个
9、地理环境中最活跃和不单独占有空间的圈层是（　　 ）
A．大气圈 B．生物圈 C．水圈 D．地壳
B
B
巩固练习
10．读北美部分地区地壳厚度等值线(单位：千米)图，探究下列问题。
(1)世界大陆地壳的平均厚度约为________千米。大陆地壳厚度与大洋地壳厚度有何差异？
(2)图中A处的地壳厚度约为 ________，B处地壳的厚度约为________。
(3)描述北美大陆地壳厚度的分布规律。
(4)推测大陆地壳厚度与地形起伏的关系。
西部、东部山地比较厚，中部较薄，大陆向海洋的过渡地区较薄。
(4)地壳厚度随地形起伏的变化而变化。一般来说，海拔高的地区地壳厚度较厚，海拔低的地区地壳厚度较薄。
33
大陆地壳较厚，大洋地壳较薄。
45～50千米
30～35千米
课堂小结
