泸县2022-2023学年九年级上学期12月第一次教学质量诊断性模拟考试
物理试卷
说明：
1．本次考试是物理、化学、生物分卷同堂考试。分为第一部分（选择题）和第二部分（非选择题）两部分。物理95分，化学65分，生物40分；满分200分；150分钟完成。
第一部分 选择题（共38分）
一、选择题（本题共12小题，1-10题只有一个选项符合题目要求。11-12题每小题4分，有多个选项符合题目要求，全部选对得4分，选对但不全得2分，有错选得0分。共38分）
1．下列选项中不是电流单位的是
A． B． C． D．
2．美丽的天津不仅是一座古老的文明城市，还是一座现代化的大都市。以下自然景观与分子热运动有关的是
A．春天，海河两岸柳枝摇曳 B．夏天，天塔湖面波光粼粼
C．秋天，植物园内金桂飘香 D．冬天，盘山顶上大雪纷飞
3．如图所示的实验或事例中，属于通过热传递途径改变物体内能的是
A． 压缩空气的过程 B． 太阳能加热水
C． 钻木取火 D． 搓手取暖
4．关于燃料的热值，下列说法正确的是
A．燃料完全燃烧放出的热量越多，燃料的热值越大
B．燃料燃烧越充分，燃料的热值越大
C．一瓶汽油的热值比一滴汽油的热值大得多
D．燃料的热值是燃料的一种特性，和燃料的质量及燃烧状况无关
5．设干木柴燃烧放出的热量有20%被水吸收，完全燃烧质量1kg，热值为的干木柴，能使质量40kg，初温30℃的水温度升高到
A．15℃ B．30℃ C．45℃ D．60℃

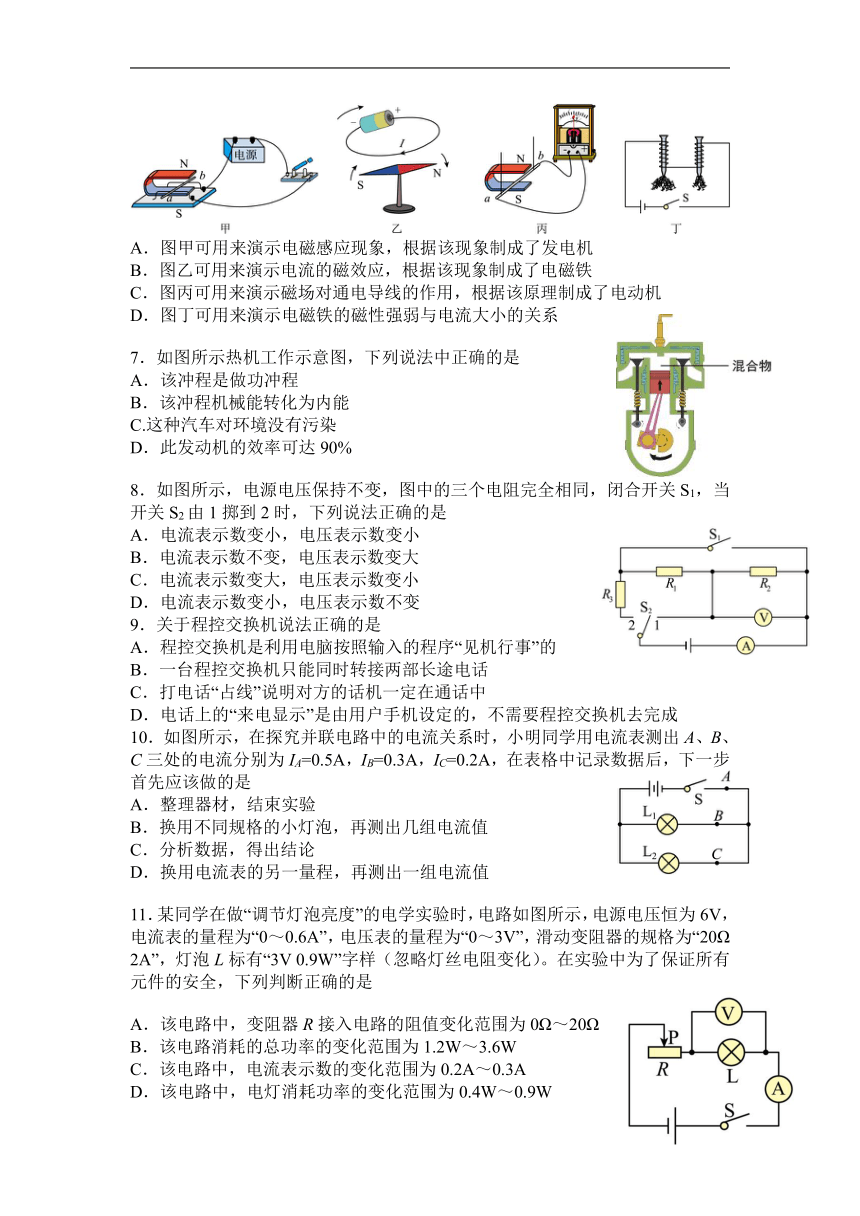

6．如图所示的四个装置图可以演示不同的电磁现象，下列说法正确的是
A．图甲可用来演示电磁感应现象，根据该现象制成了发电机
B．图乙可用来演示电流的磁效应，根据该现象制成了电磁铁
C．图丙可用来演示磁场对通电导线的作用，根据该原理制成了电动机
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
7．如图所示热机工作示意图，下列说法中正确的是
该冲程是做功冲程
B．该冲程机械能转化为内能
C.这种汽车对环境没有污染
D．此发动机的效率可达90%
8．如图所示，电源电压保持不变，图中的三个电阻完全相同，闭合开关S1，当开关S2由1掷到2时，下列说法正确的是
电流表示数变小，电压表示数变小
B．电流表示数不变，电压表示数变大
C．电流表示数变大，电压表示数变小
D．电流表示数变小，电压表示数不变
9．关于程控交换机说法正确的是
A．程控交换机是利用电脑按照输入的程序“见机行事”的
B．一台程控交换机只能同时转接两部长途电话
C．打电话“占线”说明对方的话机一定在通话中
D．电话上的“来电显示”是由用户手机设定的，不需要程控交换机去完成
10．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.5A，IB=0.3A，IC=0.2A，在表格中记录数据后，下一步首先应该做的是
整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
11．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，滑动变阻器的规格为“20Ω 2A”，灯泡L标有“3V 0.9W”字样（忽略灯丝电阻变化）。在实验中为了保证所有元件的安全，下列判断正确的是
A．该电路中，变阻器R接入电路的阻值变化范围为0Ω～20Ω
B．该电路消耗的总功率的变化范围为1.2W～3.6W
C．该电路中，电流表示数的变化范围为0.2A～0.3A
D．该电路中，电灯消耗功率的变化范围为0.4W～0.9W

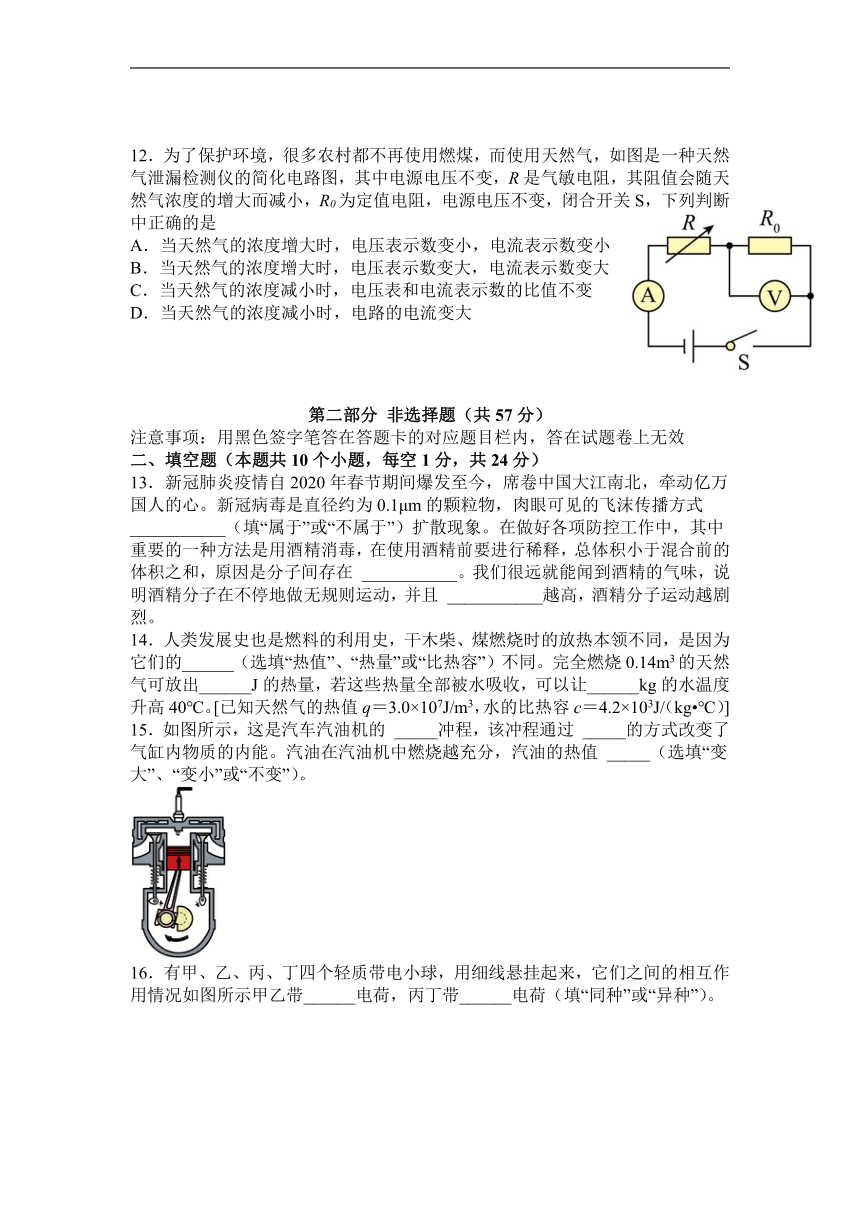

12．为了保护环境，很多农村都不再使用燃煤，而使用天然气，如图是一种天然气泄漏检测仪的简化电路图，其中电源电压不变，R是气敏电阻，其阻值会随天然气浓度的增大而减小，R0为定值电阻，电源电压不变，闭合开关S，下列判断中正确的是
A．当天然气的浓度增大时，电压表示数变小，电流表示数变小
B．当天然气的浓度增大时，电压表示数变大，电流表示数变大
C．当天然气的浓度减小时，电压表和电流表示数的比值不变
D．当天然气的浓度减小时，电路的电流变大
第二部分 非选择题（共57分）
注意事项：用黑色签字笔答在答题卡的对应题目栏内，答在试题卷上无效
二、填空题（本题共10个小题，每空1分，共24分）
13．新冠肺炎疫情自2020年春节期间爆发至今，席卷中国大江南北，牵动亿万国人的心。新冠病毒是直径约为0.1μm的颗粒物，肉眼可见的飞沫传播方式 ___________（填“属于”或“不属于”）扩散现象。在做好各项防控工作中，其中重要的一种方法是用酒精消毒，在使用酒精前要进行稀释，总体积小于混合前的体积之和，原因是分子间存在 ___________。我们很远就能闻到酒精的气味，说明酒精分子在不停地做无规则运动，并且 ___________越高，酒精分子运动越剧烈。
14．人类发展史也是燃料的利用史，干木柴、煤燃烧时的放热本领不同，是因为它们的______（选填“热值”、“热量”或“比热容”）不同。完全燃烧0.14m3的天然气可放出______J的热量，若这些热量全部被水吸收，可以让______kg的水温度升高40℃。[已知天然气的热值q＝3.0×107J/m3，水的比热容c＝4.2×103J/（kg ℃）]
15．如图所示，这是汽车汽油机的 _____冲程，该冲程通过 _____的方式改变了气缸内物质的内能。汽油在汽油机中燃烧越充分，汽油的热值 _____（选填“变大”、“变小”或“不变”）。

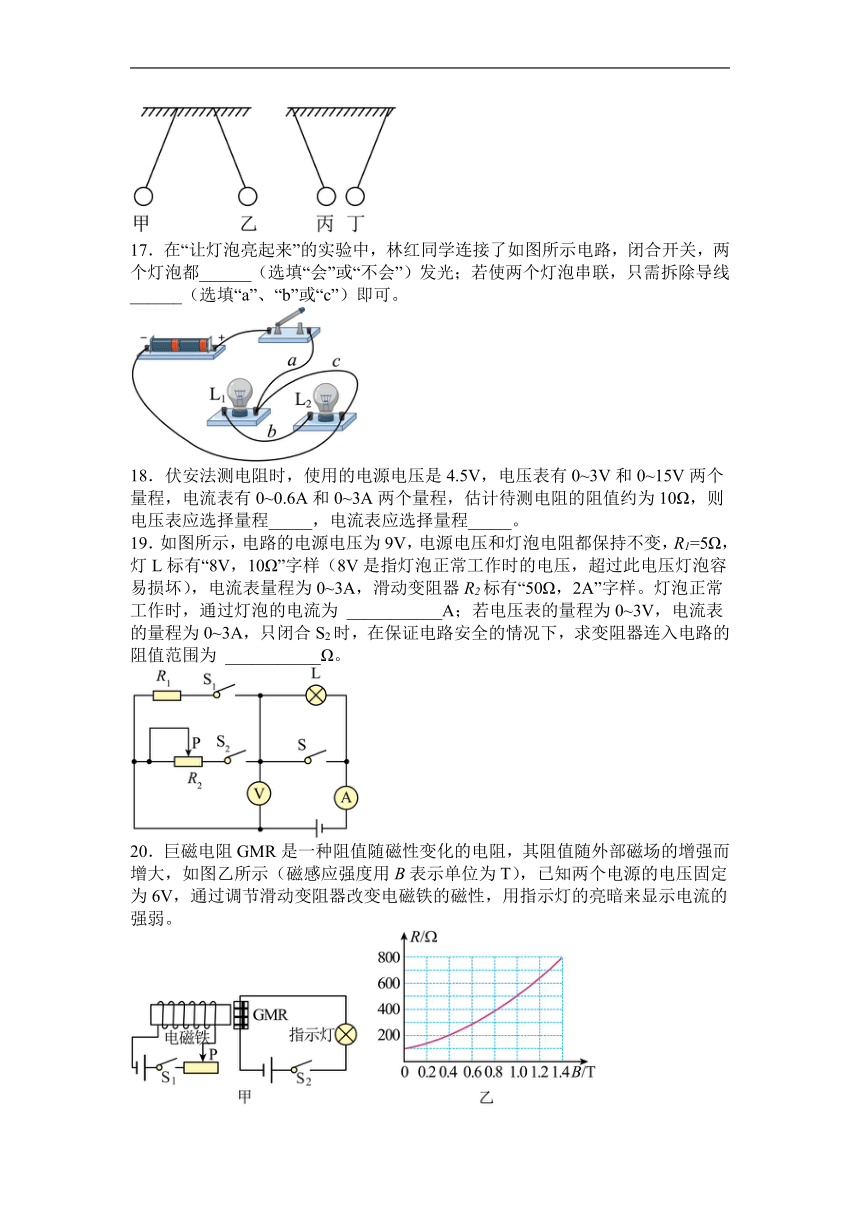

16．有甲、乙、丙、丁四个轻质带电小球，用细线悬挂起来，它们之间的相互作用情况如图所示甲乙带______电荷，丙丁带______电荷（填“同种”或“异种”）。
17．在“让灯泡亮起来”的实验中，林红同学连接了如图所示电路，闭合开关，两个灯泡都______（选填“会”或“不会”）发光；若使两个灯泡串联，只需拆除导线______（选填“a”、“b”或“c”）即可。
18．伏安法测电阻时，使用的电源电压是4.5V，电压表有0~3V和0~15V两个量程，电流表有0~0.6A和0~3A两个量程，估计待测电阻的阻值约为10Ω，则电压表应选择量程_____，电流表应选择量程_____。
19．如图所示，电路的电源电压为9V，电源电压和灯泡电阻都保持不变，R1=5Ω，灯L标有“8V，10Ω”字样（8V是指灯泡正常工作时的电压，超过此电压灯泡容易损坏），电流表量程为0~3A，滑动变阻器R2标有“50Ω，2A”字样。灯泡正常工作时，通过灯泡的电流为 ___________A；若电压表的量程为0~3V，电流表的量程为0~3A，只闭合S2时，在保证电路安全的情况下，求变阻器连入电路的阻值范围为 ___________Ω。
20．巨磁电阻GMR是一种阻值随磁性变化的电阻，其阻值随外部磁场的增强而增大，如图乙所示（磁感应强度用B表示单位为T），已知两个电源的电压固定为6V，通过调节滑动变阻器改变电磁铁的磁性，用指示灯的亮暗来显示电流的强弱。

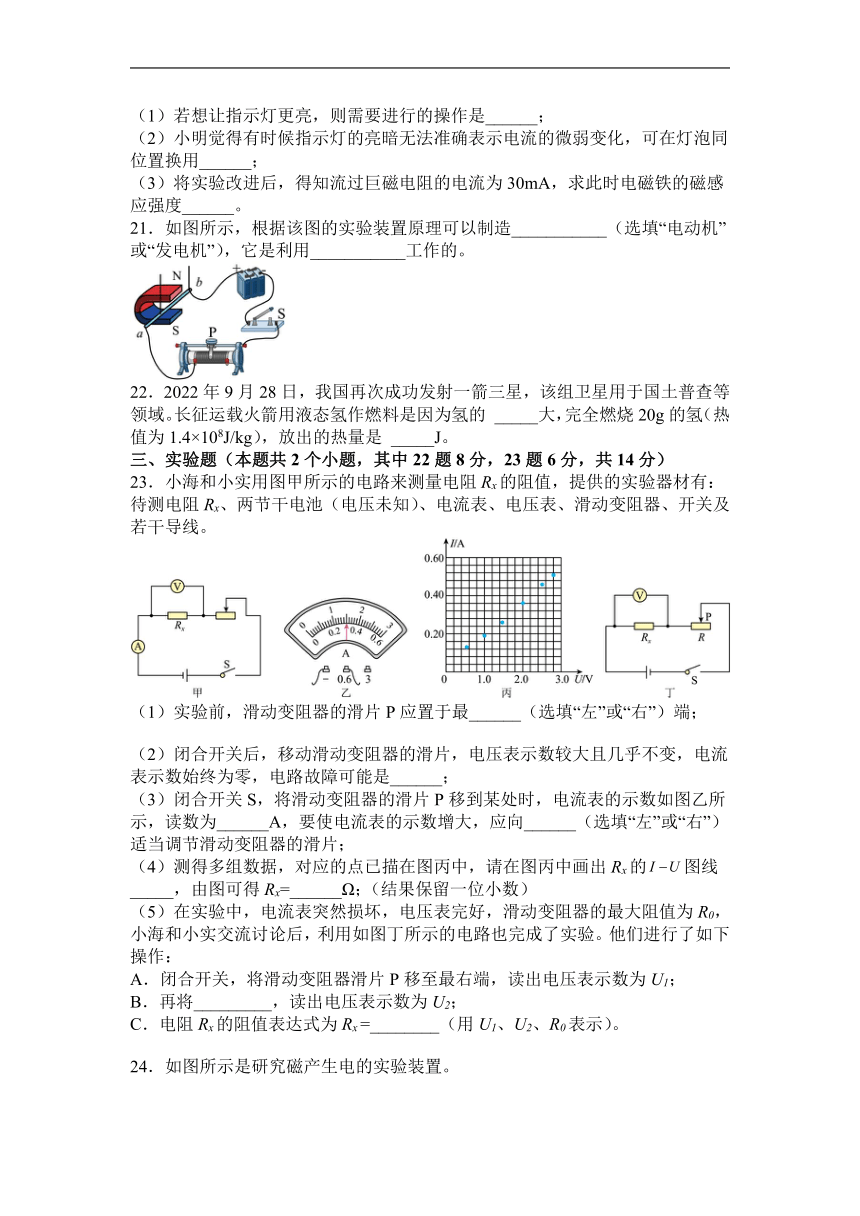

（1）若想让指示灯更亮，则需要进行的操作是______；
（2）小明觉得有时候指示灯的亮暗无法准确表示电流的微弱变化，可在灯泡同位置换用______；
（3）将实验改进后，得知流过巨磁电阻的电流为30mA，求此时电磁铁的磁感应强度______。
21．如图所示，根据该图的实验装置原理可以制造___________（选填“电动机”或“发电机”），它是利用___________工作的。
22．2022年9月28日，我国再次成功发射一箭三星，该组卫星用于国土普查等领域。长征运载火箭用液态氢作燃料是因为氢的 _____大，完全燃烧20g的氢（热值为1.4×108J/kg），放出的热量是 _____J。
三、实验题（本题共2个小题，其中22题8分，23题6分，共14分）
23．小海和小实用图甲所示的电路来测量电阻Rx的阻值，提供的实验器材有：待测电阻Rx、两节干电池（电压未知）、电流表、电压表、滑动变阻器、开关及若干导线。
（1）实验前，滑动变阻器的滑片P应置于最______（选填“左”或“右”）端；
（2）闭合开关后，移动滑动变阻器的滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路故障可能是______；
（3）闭合开关S，将滑动变阻器的滑片P移到某处时，电流表的示数如图乙所示，读数为______A，要使电流表的示数增大，应向______（选填“左”或“右”）适当调节滑动变阻器的滑片；
（4）测得多组数据，对应的点已描在图丙中，请在图丙中画出Rx的图线_____，由图可得Rx=______Ω；（结果保留一位小数）
（5）在实验中，电流表突然损坏，电压表完好，滑动变阻器的最大阻值为R0，小海和小实交流讨论后，利用如图丁所示的电路也完成了实验。他们进行了如下操作：
A．闭合开关，将滑动变阻器滑片P移至最右端，读出电压表示数为U1；
B．再将_________，读出电压表示数为U2；
C．电阻Rx的阻值表达式为Rx =________（用U1、U2、R0表示）。
24．如图所示是研究磁产生电的实验装置。
（1）图甲所示实验中通过观察电流表指针___________来判断是否有感应电流产生；
（2）若要使图甲的电路中产生感应电流，要满足的条件有：一是开关要___________；二是导体AB在磁场中做___________运动；
（3）如图乙所示是实验室用的手摇发电机，在发电机和小灯泡电路里串联一个电流表，慢慢摇动手柄，观察到电流表的指针左右摇摆，这表明该发电机发出的电是___________（选填“直流电”或“交流电”）；
（4）观察手摇发电机灯泡的发光与手电筒灯泡的发光的不同之处是___________。
四、计算题（本题共2个小题，25题9分，26题10分，共19分。要求写出必要的步骤、相关公式和文字说明。）
25．在图所示的电路中，电源电压为12伏保持不变，电阻R1的阻值为10欧。闭合开关S，电流表A的示数为1.5安。
（1）求通过电阻R1的电流I1。
（2）求电阻R2的阻值。
（3）请利用欧姆定律及并联电路中电流、电压的规律，推导出并联电路电阻的规律。
26．如图甲，电源电压可以调节，滑动变阻器R1，的最大电阻为，定值电阻R2的阻值为；小灯泡R3的电流随电压变化的图像如图乙所示．请画出该题的各个等效电路图．
（1）当开关S、S1、S2都闭合，将滑动变阻器的滑片滑至最左端时，电路的总电阻是多少？
（2）若电流表的量程为，将电源电压调节为恒定不变，当开关S、S1、S2均闭合时，变阻器R1，通过的电流的最大值与最小值之比是多少？
（3）若电压表的量程为，电流表的量程为，只闭合开关S，调节电源电压，在保证各电路元件都安全的情况下，整个电路在1min消耗的最大电能是多少？
泸县2022-2023学年九年级上学期12月第一次教学质量诊断性模拟考试
物理试卷参考答案：
1．A 2．C 3．B 4．D 5．C 6．B 7．B 8．A 9．A 10．B 11．CD 12．BC
13． 不属于 间隙 温度
14． 热值 4.2×107 25
15． 压缩 做功 不变
16． 同种 异种
17． 不会 c
18． 0~15V 0~0.6A
19． 0.8 1.25~5
20． 向右移动滑动变阻器的滑片 电流表 0.4T
21． 电动机 通电导体在磁场中受到力的作用
22． 热值 2.8×106
23． 右 定值电阻断路 0.3 左 5.4 滑动变阻器滑片P移至最左端
24． 是否偏转 闭合 切割磁感线 交流电 见解析
25．解:（1）由电路图可知，电路为R1与R2的并联电路，根据欧姆定律通过电阻R1的电流I1
（2）由电路图可知，电流表测量干路电流，根据并联电路的电流规律，通过电阻R2的电流I2
电阻R2的阻值
（3）在并联电路中，干路中的电流是各支路的电流和
根据欧姆定律可得
在并联电路中各支路两端的电压与电源两端电压相等
故有
整理可得
答：(1)通过电阻R1的电流I1为1.2A；(2)电阻R2的阻值为40Ω；(3)并联电路的电阻规律为。
26．解:(1)当开关S、S1、S2均闭合，滑动变阻器的滑片滑至最左端时，等效电路如图，
电路的总电阻是：
(2)根据题意知道，，则电路的电流是：
，
通过的电流的最大值是：
，
通过的电流的最大值是：
，
故通过的电流的最大值与最小值之比是：
．
(3)只闭合开关时，等效电路如图，
假设电压表示数达到最大值，即，则
，
所以假设成立，即，由图像知道，当时，，所以，
，
整个电路在消耗的最大电能是：
答：(1)当开关S、S1、S2都闭合，将滑动变阻器的滑片滑至最左端时，电路的总电阻是5Ω；
(2)若电流表的量程为，将电源电压调节为恒定不变，当开关S、S1、S2均闭合时，变阻器R1，通过的电流的最大值与最小值之比是5:2；
(3)若电压表的量程为，电流表的量程为，只闭合开关S，调节电源电压，在保证各电路元件都安全的情况下，整个电路在消耗的最大电能是150J．
