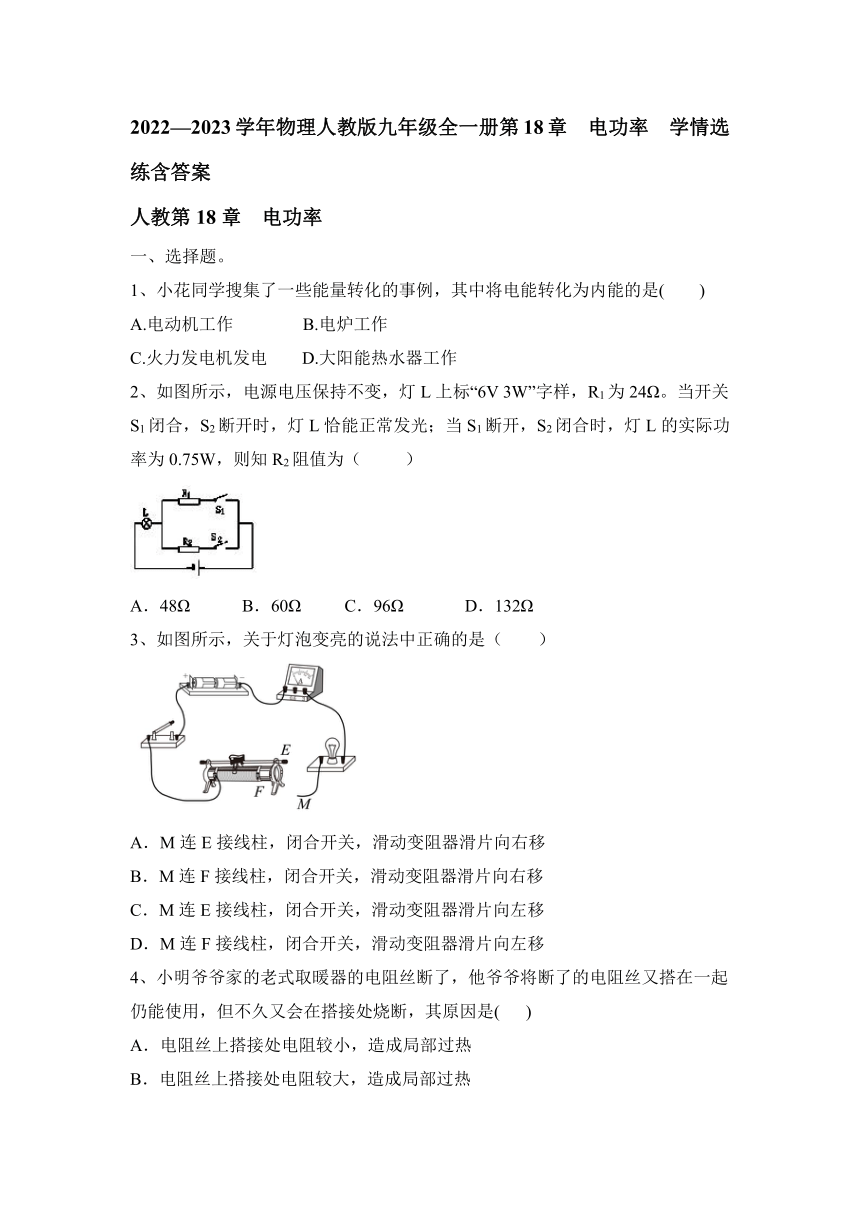

人教第18章 电功率
一、选择题。
1、小花同学搜集了一些能量转化的事例，其中将电能转化为内能的是( )
A.电动机工作 B.电炉工作
C.火力发电机发电 D.大阳能热水器工作
2、如图所示，电源电压保持不变，灯L上标“6V 3W”字样，R1为24Ω。当开关S1闭合，S2断开时，灯L恰能正常发光；当S1断开，S2闭合时，灯L的实际功率为0.75W，则知R2阻值为（ ）
A．48Ω B．60Ω C．96Ω D．132Ω
3、如图所示，关于灯泡变亮的说法中正确的是（　　）
A．M连E接线柱，闭合开关，滑动变阻器滑片向右移
B．M连F接线柱，闭合开关，滑动变阻器滑片向右移
C．M连E接线柱，闭合开关，滑动变阻器滑片向左移
D．M连F接线柱，闭合开关，滑动变阻器滑片向左移
4、小明爷爷家的老式取暖器的电阻丝断了，他爷爷将断了的电阻丝又搭在一起仍能使用，但不久又会在搭接处烧断，其原因是( )
A．电阻丝上搭接处电阻较小，造成局部过热
B．电阻丝上搭接处电阻较大，造成局部过热
C．电阻丝上搭接处电流比其他处电流小，造成局部过热
D．电阻丝上搭接处电流比其他处电流大，造成局部过热

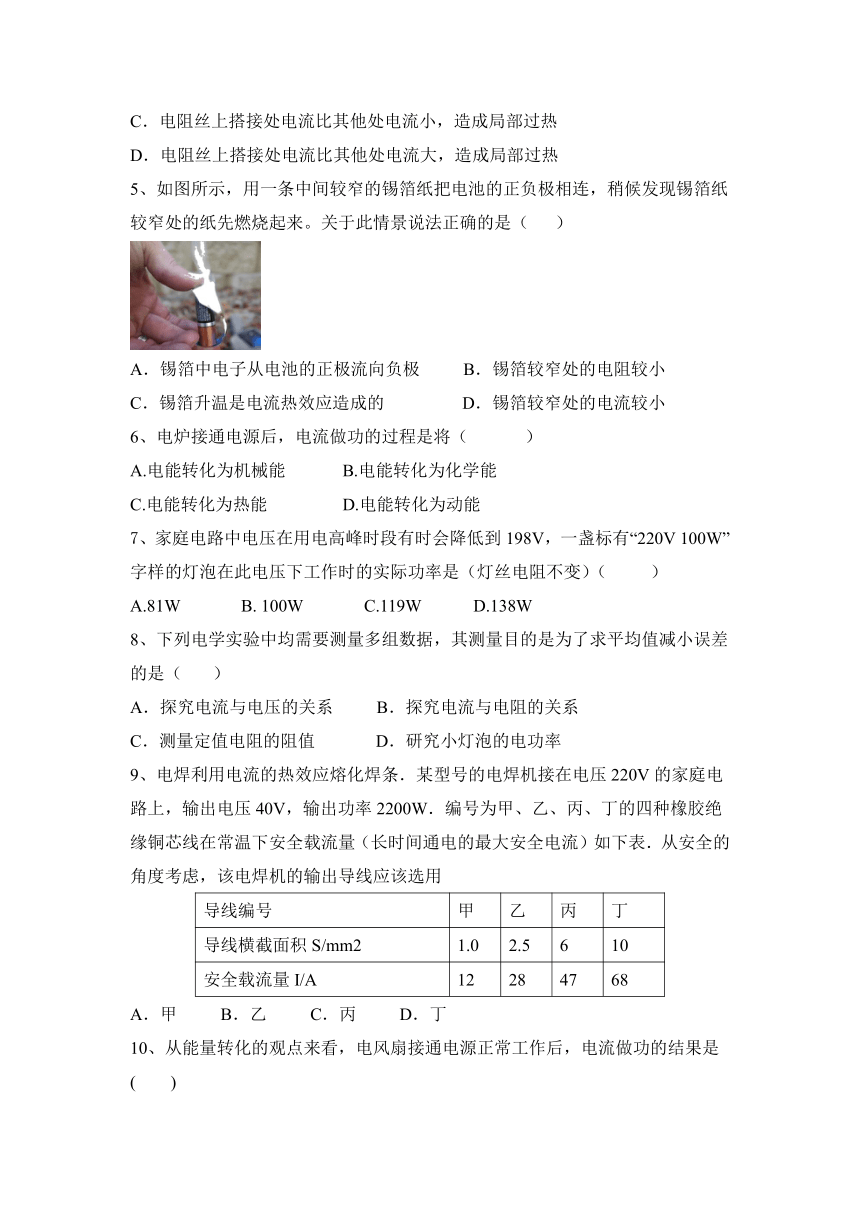

5、如图所示，用一条中间较窄的锡箔纸把电池的正负极相连，稍候发现锡箔纸较窄处的纸先燃烧起来。关于此情景说法正确的是（ ）
A．锡箔中电子从电池的正极流向负极 B．锡箔较窄处的电阻较小
C．锡箔升温是电流热效应造成的 D．锡箔较窄处的电流较小
6、电炉接通电源后，电流做功的过程是将（ ）
A.电能转化为机械能 B.电能转化为化学能
C.电能转化为热能 D.电能转化为动能
7、家庭电路中电压在用电高峰时段有时会降低到198V，一盏标有“220V 100W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变）（ ）
A.81W B. 100W C.119W D.138W
8、下列电学实验中均需要测量多组数据，其测量目的是为了求平均值减小误差的是（ ）
A．探究电流与电压的关系 B．探究电流与电阻的关系
C．测量定值电阻的阻值 D．研究小灯泡的电功率
9、电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的最大安全电流）如下表．从安全的角度考虑，该电焊机的输出导线应该选用
导线编号 甲 乙 丙 丁
导线横截面积S/mm2 1.0 2.5 6 10
安全载流量I/A 12 28 47 68
A．甲 B．乙 C．丙 D．丁
10、从能量转化的观点来看，电风扇接通电源正常工作后，电流做功的结果是( )
A．电能只转化为动能 B．电能只转化为内能
C．电能只转化为机械能 D．电能转化为内能和机械能

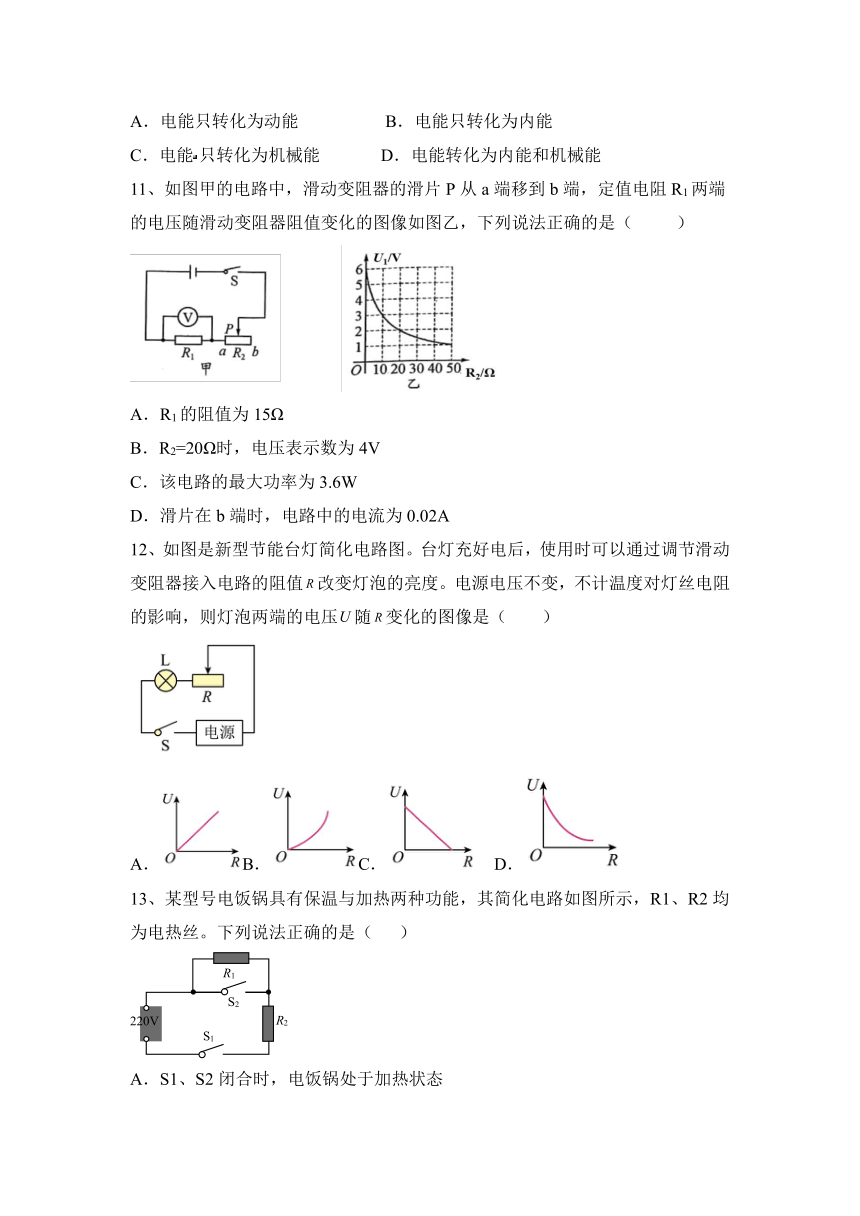

11、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
12、如图是新型节能台灯简化电路图。台灯充好电后，使用时可以通过调节滑动变阻器接入电路的阻值改变灯泡的亮度。电源电压不变，不计温度对灯丝电阻的影响，则灯泡两端的电压随变化的图像是（　　）
A．B．C． D．
13、某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。下列说法正确的是（ ）
A．S1、S2闭合时，电饭锅处于加热状态
B．S1、S2闭合时，电饭锅处于保温状态
C．S1闭合、S2断开时，电饭锅处于加热状态
D．S1断开、S2闭合时，电饭锅处于保温状态
14、安装在家庭电路中的电能表，测量的是（ ）
A．电能 B．电压 C．电阻 D．电流

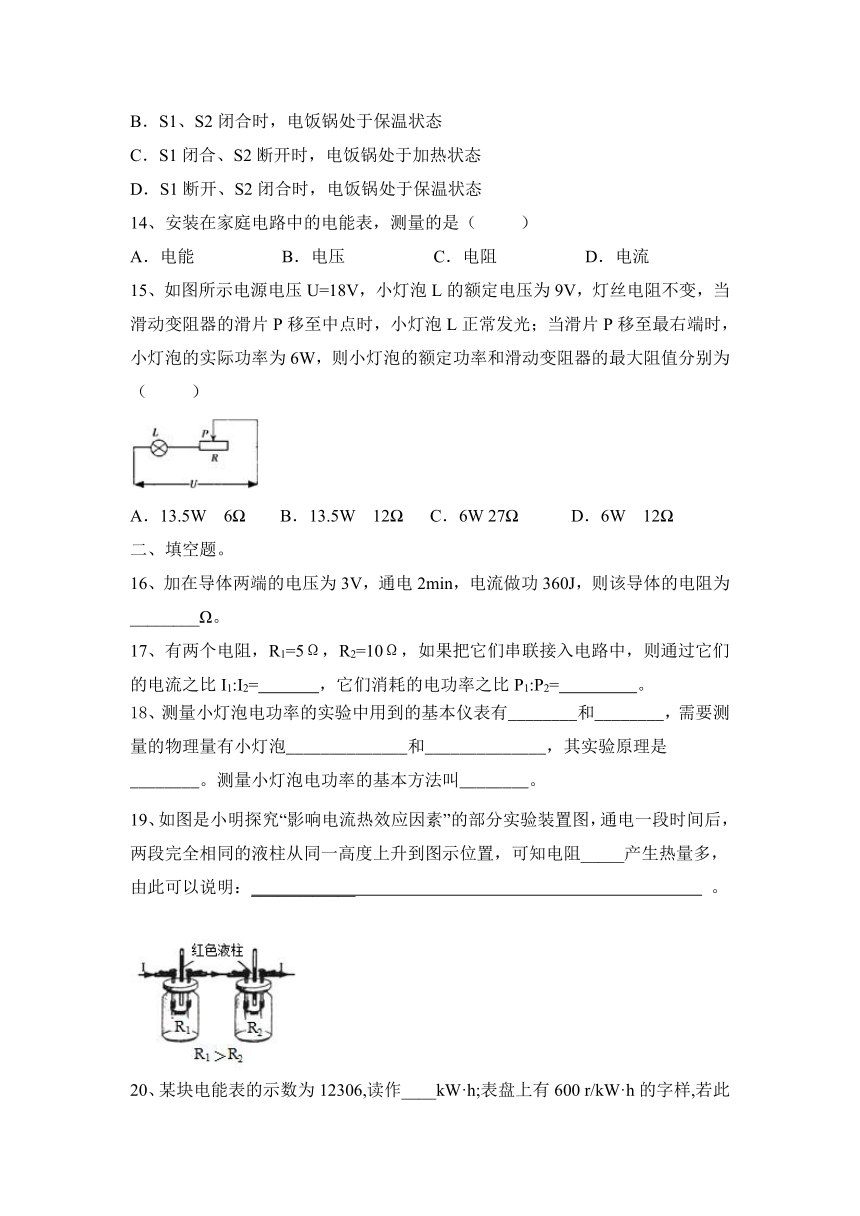

15、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
二、填空题。
16、加在导体两端的电压为3V，通电2min，电流做功360J，则该导体的电阻为________Ω。
17、有两个电阻，R1=5Ω，R2=10Ω，如果把它们串联接入电路中，则通过它们的电流之比I1:I2= ，它们消耗的电功率之比P1:P2= 。
18、测量小灯泡电功率的实验中用到的基本仪表有________和________，需要测量的物理量有小灯泡______________和______________，其实验原理是________。测量小灯泡电功率的基本方法叫________。
19、如图是小明探究“影响电流热效应因素”的部分实验装置图，通电一段时间后，两段完全相同的液柱从同一高度上升到图示位置，可知电阻_____产生热量多，由此可以说明：____________ 。
20、某块电能表的示数为12306,读作____kW·h;表盘上有 600 r/kW·h 的字样,若此电能表的转盘旋转15 r,则说明电路中消耗的总电能为____kW·h，
合____________J。

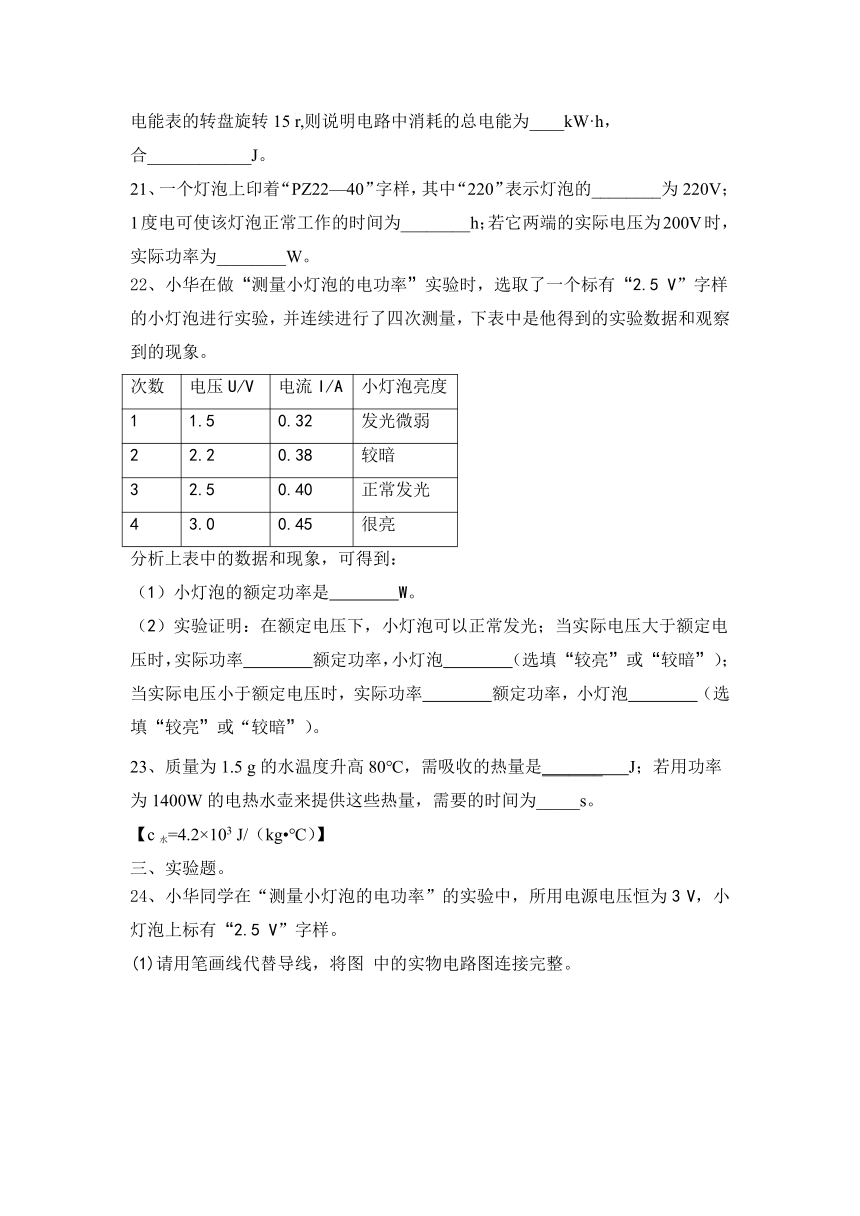

21、一个灯泡上印着“PZ22—40”字样，其中“220”表示灯泡的________为220V；1度电可使该灯泡正常工作的时间为________h；若它两端的实际电压为200V时，实际功率为________W。
22、小华在做“测量小灯泡的电功率”实验时，选取了一个标有“2.5 V”字样的小灯泡进行实验，并连续进行了四次测量，下表中是他得到的实验数据和观察到的现象。
次数 电压U/V 电流I/A 小灯泡亮度
1 1.5 0.32 发光微弱
2 2.2 0.38 较暗
3 2.5 0.40 正常发光
4 3.0 0.45 很亮
分析上表中的数据和现象，可得到：
（1）小灯泡的额定功率是　　　　W。
（2）实验证明：在额定电压下，小灯泡可以正常发光；当实际电压大于额定电压时，实际功率　　　　额定功率，小灯泡　　　　（选填“较亮”或“较暗”）；当实际电压小于额定电压时，实际功率　　　　额定功率，小灯泡　　　　（选填“较亮”或“较暗”）。
23、质量为1.5 g的水温度升高80℃，需吸收的热量是_______ J；若用功率为1400W的电热水壶来提供这些热量，需要的时间为_____s。
【c水=4.2×103 J/（kg ℃）】
三、实验题。
24、小华同学在“测量小灯泡的电功率”的实验中，所用电源电压恒为3 V，小灯泡上标有“2.5 V”字样。
(1)请用笔画线代替导线，将图 中的实物电路图连接完整。
(2)在连接电路时，开关始终是________(选填“断开”或“闭合”)的，在实验开始前，应将滑动变阻器的滑片移动到最________(选填“右”或“左”)端。
(3)闭合开关后小华进行了4次实验，并将有关数据和现象记录在下面的表中。
实验次数 电压U/V 电流I/A 实际电功率P/W 发光情况
1 0.5 0.10 0.05 不亮
2 1.5 0.20 0.30 偏暗
3 2.5 0.30 明亮
4 2.8 0.32 0.896 很亮
表中第1次实验小灯泡不亮的原因是小灯泡实际功率________(选填“太大”或“太小”)。
(4)分析上表中数据可知该小灯泡的额定功率为________W，实验得出的结论是：小灯泡的实际功率越________，灯泡越亮。
25、小康组在测定额定电压为2.5V小灯泡电阻的实验中，得到部分U、I数据如下表所示：
实验次数 1 2 3 4
U/V 1.40 2.50 2.80
I/A 0.14 0.20 0.21
(1)请你用笔画线代替导线，将实验电路连接完整。
(2)闭合开关前，滑动变阻器的滑片应移到_____端(选填“A”或“B”)．上表中已经记了三组数据，请你读出如上图所示的电压表、电流表的示数，并填入表格中．
(3)由表格中数据可求出小灯泡正常发光时的电阻为_____，该小灯泡的额定功率是_____W。
(4)通过表中敷据，你能发现小灯泡电阻具有怎样的变化特点
答：_________________________ 。
(5)小霞组电路连接完好，当闭合开关后，无论怎样移动滑动变阻器，电流表均无示数，而电压表有示数且等于电源电压，则电路中出现的故障为：_______________。
四、计算题。
26、某电视机接在220V的电压上，其工作电流是300mA，求：
（1）电视机每工作1小时消耗多少电能？
（2）若每天平均观看5小时，一个月（30天）共耗电多少度？
27、利用家中的电能表（如图所示）测量电水壶的电功率和热效率，他把质量为1kg温度是20℃的冷水倒入电水壶中，然后把家中的用电器都与电源断开，仅让电水壶工作，在5分钟内将这壶水烧开（在标准气压下），他观察到电能表转盘转了70转，试求：
（1）将这壶水烧开，水吸收的热量是多少？
（2）电水壶的电功率为多少？
（3）电水壶的热效率为多少？
2022—2023学年物理人教版九年级全一册第18章 电功率 学情选练含答案
人教第18章 电功率
一、选择题。
1、小花同学搜集了一些能量转化的事例，其中将电能转化为内能的是( )
A.电动机工作 B.电炉工作
C.火力发电机发电 D.大阳能热水器工作
【答案】B
2、如图所示，电源电压保持不变，灯L上标“6V 3W”字样，R1为24Ω。当开关S1闭合，S2断开时，灯L恰能正常发光；当S1断开，S2闭合时，灯L的实际功率为0.75W，则知R2阻值为（ ）
A．48Ω B．60Ω C．96Ω D．132Ω
【答案】B
3、如图所示，关于灯泡变亮的说法中正确的是（　　）
A．M连E接线柱，闭合开关，滑动变阻器滑片向右移
B．M连F接线柱，闭合开关，滑动变阻器滑片向右移
C．M连E接线柱，闭合开关，滑动变阻器滑片向左移
D．M连F接线柱，闭合开关，滑动变阻器滑片向左移
【答案】C
4、小明爷爷家的老式取暖器的电阻丝断了，他爷爷将断了的电阻丝又搭在一起仍能使用，但不久又会在搭接处烧断，其原因是( )
A．电阻丝上搭接处电阻较小，造成局部过热
B．电阻丝上搭接处电阻较大，造成局部过热
C．电阻丝上搭接处电流比其他处电流小，造成局部过热
D．电阻丝上搭接处电流比其他处电流大，造成局部过热
【答案】B
5、如图所示，用一条中间较窄的锡箔纸把电池的正负极相连，稍候发现锡箔纸较窄处的纸先燃烧起来。关于此情景说法正确的是（ ）
A．锡箔中电子从电池的正极流向负极 B．锡箔较窄处的电阻较小
C．锡箔升温是电流热效应造成的 D．锡箔较窄处的电流较小
【答案】C
6、电炉接通电源后，电流做功的过程是将（ ）
A.电能转化为机械能 B.电能转化为化学能
C.电能转化为热能 D.电能转化为动能
【答案】C
7、家庭电路中电压在用电高峰时段有时会降低到198V，一盏标有“220V 100W”字样的灯泡在此电压下工作时的实际功率是（灯丝电阻不变）（ ）
A.81W B. 100W C.119W D.138W
【答案】A
8、下列电学实验中均需要测量多组数据，其测量目的是为了求平均值减小误差的是（ ）
A．探究电流与电压的关系 B．探究电流与电阻的关系
C．测量定值电阻的阻值 D．研究小灯泡的电功率
【答案】C
9、电焊利用电流的热效应熔化焊条．某型号的电焊机接在电压220V的家庭电路上，输出电压40V，输出功率2200W．编号为甲、乙、丙、丁的四种橡胶绝缘铜芯线在常温下安全载流量（长时间通电的最大安全电流）如下表．从安全的角度考虑，该电焊机的输出导线应该选用
导线编号 甲 乙 丙 丁
导线横截面积S/mm2 1.0 2.5 6 10
安全载流量I/A 12 28 47 68
A．甲 B．乙 C．丙 D．丁
【答案】D
10、从能量转化的观点来看，电风扇接通电源正常工作后，电流做功的结果是( )
A．电能只转化为动能 B．电能只转化为内能
C．电能只转化为机械能 D．电能转化为内能和机械能
【答案】D
11、如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
【答案】C
12、如图是新型节能台灯简化电路图。台灯充好电后，使用时可以通过调节滑动变阻器接入电路的阻值改变灯泡的亮度。电源电压不变，不计温度对灯丝电阻的影响，则灯泡两端的电压随变化的图像是（　　）
A．B．C． D．
【答案】D
13、某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝。下列说法正确的是（ ）
A．S1、S2闭合时，电饭锅处于加热状态
B．S1、S2闭合时，电饭锅处于保温状态
C．S1闭合、S2断开时，电饭锅处于加热状态
D．S1断开、S2闭合时，电饭锅处于保温状态
【答案】A
14、安装在家庭电路中的电能表，测量的是（ ）
A．电能 B．电压 C．电阻 D．电流
【答案】A
15、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
【答案】B
二、填空题。
16、加在导体两端的电压为3V，通电2min，电流做功360J，则该导体的电阻为________Ω。
【答案】3
17、有两个电阻，R1=5Ω，R2=10Ω，如果把它们串联接入电路中，则通过它们的电流之比I1:I2= ，它们消耗的电功率之比P1:P2= 。
【答案】1:1 1:2
18、测量小灯泡电功率的实验中用到的基本仪表有________和________，需要测量的物理量有小灯泡______________和______________，其实验原理是________。测量小灯泡电功率的基本方法叫________。
【答案】电压表　电流表　两端的电压　通过的电流 P＝UI　伏安法　
19、如图是小明探究“影响电流热效应因素”的部分实验装置图，通电一段时间后，两段完全相同的液柱从同一高度上升到图示位置，可知电阻_____产生热量多，由此可以说明：____________ 。
【答案】R1
当电流和通电时间相同时，电阻较大的R1比电阻较小的R2产生的热量多
20、某块电能表的示数为12306,读作____kW·h;表盘上有 600 r/kW·h 的字样,若此电能表的转盘旋转15 r,则说明电路中消耗的总电能为____kW·h，
合____________J。
【答案】1 230 60 0259×104
21、一个灯泡上印着“PZ22—40”字样，其中“220”表示灯泡的________为220V；1度电可使该灯泡正常工作的时间为________h；若它两端的实际电压为200V时，实际功率为________W。
【答案】额定电压 25 33
22、小华在做“测量小灯泡的电功率”实验时，选取了一个标有“2.5 V”字样的小灯泡进行实验，并连续进行了四次测量，下表中是他得到的实验数据和观察到的现象。
次数 电压U/V 电流I/A 小灯泡亮度
1 1.5 0.32 发光微弱
2 2.2 0.38 较暗
3 2.5 0.40 正常发光
4 3.0 0.45 很亮
分析上表中的数据和现象，可得到：
（1）小灯泡的额定功率是　　　　W。
（2）实验证明：在额定电压下，小灯泡可以正常发光；当实际电压大于额定电压时，实际功率　　　　额定功率，小灯泡　　　　（选填“较亮”或“较暗”）；当实际电压小于额定电压时，实际功率　　　　额定功率，小灯泡　　　　（选填“较亮”或“较暗”）。
【答案】(1)1　 (2)大于　较亮　小于　较暗
23、质量为1.5 g的水温度升高80℃，需吸收的热量是_______ J；若用功率为1400W的电热水壶来提供这些热量，需要的时间为_____s。
【c水=4.2×103 J/（kg ℃）】
【答案】5.04×105 360
三、实验题。
24、小华同学在“测量小灯泡的电功率”的实验中，所用电源电压恒为3 V，小灯泡上标有“2.5 V”字样。
(1)请用笔画线代替导线，将图 中的实物电路图连接完整。
(2)在连接电路时，开关始终是________(选填“断开”或“闭合”)的，在实验开始前，应将滑动变阻器的滑片移动到最________(选填“右”或“左”)端。
(3)闭合开关后小华进行了4次实验，并将有关数据和现象记录在下面的表中。
实验次数 电压U/V 电流I/A 实际电功率P/W 发光情况
1 0.5 0.10 0.05 不亮
2 1.5 0.20 0.30 偏暗
3 2.5 0.30 明亮
4 2.8 0.32 0.896 很亮
表中第1次实验小灯泡不亮的原因是小灯泡实际功率________(选填“太大”或“太小”)。
(4)分析上表中数据可知该小灯泡的额定功率为________W，实验得出的结论是：小灯泡的实际功率越________，灯泡越亮。
【答案】(1)如图所示：
(2)断开　左　 (3)太小 　(4)0.75　大
25、小康组在测定额定电压为2.5V小灯泡电阻的实验中，得到部分U、I数据如下表所示：
实验次数 1 2 3 4
U/V 1.40 2.50 2.80
I/A 0.14 0.20 0.21
(1)请你用笔画线代替导线，将实验电路连接完整。
(2)闭合开关前，滑动变阻器的滑片应移到_____端(选填“A”或“B”)．上表中已经记了三组数据，请你读出如上图所示的电压表、电流表的示数，并填入表格中．
(3)由表格中数据可求出小灯泡正常发光时的电阻为_____，该小灯泡的额定功率是_____W。
(4)通过表中敷据，你能发现小灯泡电阻具有怎样的变化特点
答：_________________________ 。
(5)小霞组电路连接完好，当闭合开关后，无论怎样移动滑动变阻器，电流表均无示数，而电压表有示数且等于电源电压，则电路中出现的故障为：_______________。
【答案】电路图连接如图
A 2.00 0.1812.5 0.5
灯泡电阻随温度升高而增大，或灯泡的电阻大小与温度有关 灯泡断路
四、计算题。
26、某电视机接在220V的电压上，其工作电流是300mA，求：
（1）电视机每工作1小时消耗多少电能？
（2）若每天平均观看5小时，一个月（30天）共耗电多少度？
【答案】（1）2.376×105J （2）9.9
27、利用家中的电能表（如图所示）测量电水壶的电功率和热效率，他把质量为1kg温度是20℃的冷水倒入电水壶中，然后把家中的用电器都与电源断开，仅让电水壶工作，在5分钟内将这壶水烧开（在标准气压下），他观察到电能表转盘转了70转，试求：
（1）将这壶水烧开，水吸收的热量是多少？
（2）电水壶的电功率为多少？
（3）电水壶的热效率为多少？
【答案】（1）3.36×105J； （2）1400W； （3）80%
