上天不易，下地更难
从宇宙看地球
地球的圈层结构
第三节 地球的圈层结构
地球的圈层结构

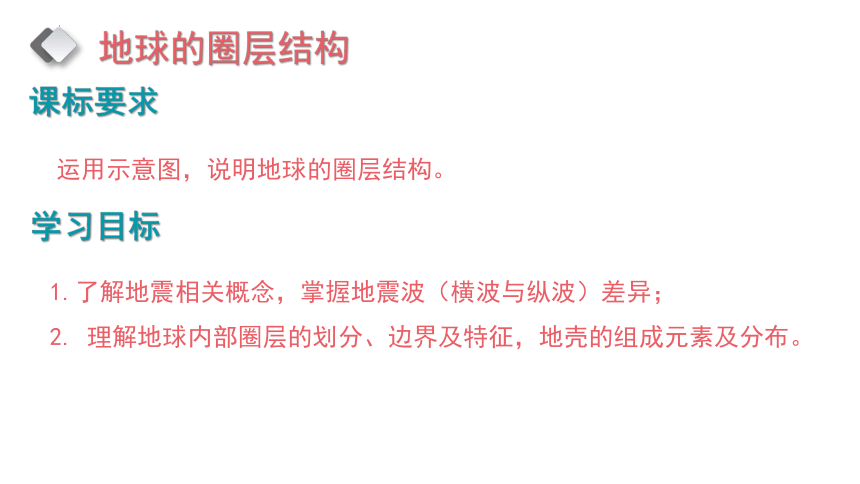

1.了解地震相关概念，掌握地震波（横波与纵波）差异；
2. 理解地球内部圈层的划分、边界及特征，地壳的组成元素及分布。
课标要求
运用示意图，说明地球的圈层结构。
学习目标
从宇宙看地球
地球的圈层结构
如何挑选
成熟的西瓜？
用手指弹瓜听到“嘭嘭”声的，是熟瓜；听到“当当”声的，还没有熟；听到“噗噗”声的，是过熟的瓜。
哇，好大的西瓜啊！但不知道熟没熟，怎么办呢？
科学家们是通过哪些途径去了解地球内部的情况？
钻探取样研究

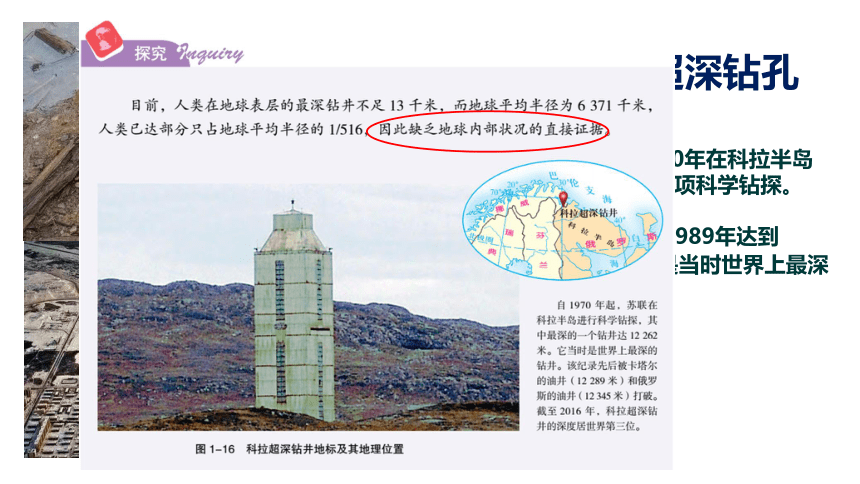

苏联·科拉半岛 超深钻孔
科拉超深钻井是前苏联于1970年在科拉半岛邻近挪威国界的地区开始的一项科学钻探。
其中最深的一个钻孔SG-3在1989年达到12,262m（12km），它是当时世界上最深的钻井。

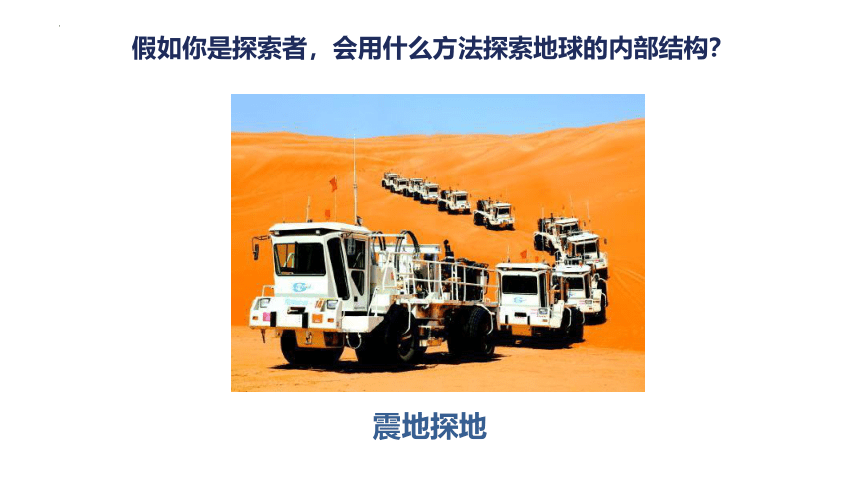

假如你是探索者，会用什么方法探索地球的内部结构？
震地探地

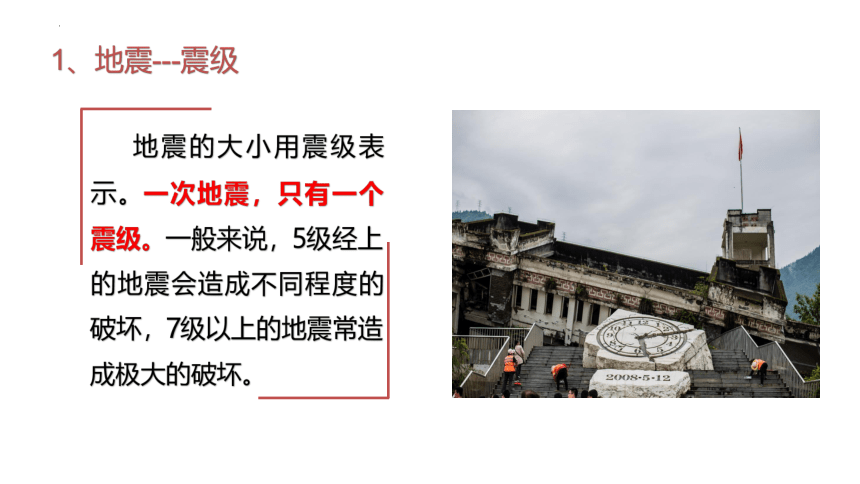

地震的大小用震级表示。一次地震，只有一个震级。一般来说，5级经上的地震会造成不同程度的破坏，7级以上的地震常造成极大的破坏。
1、地震---震级

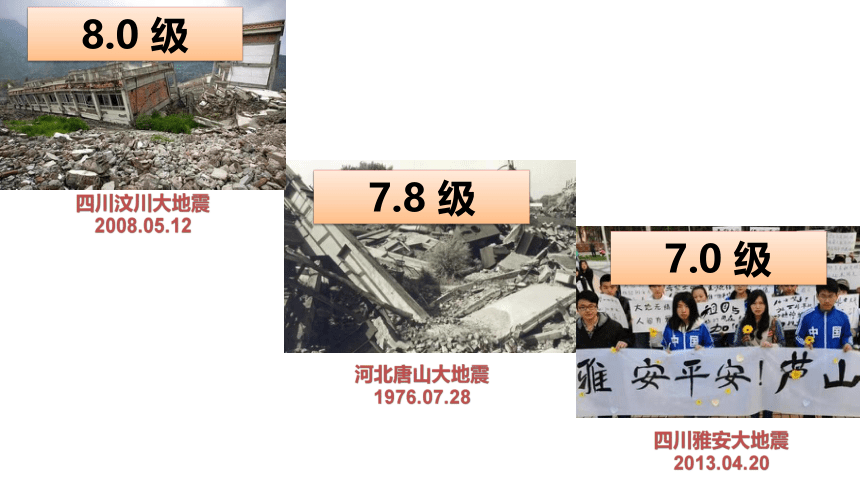

四川汶川大地震
2008.05.12
8.0 级
四川雅安大地震
2013.04.20
河北唐山大地震
1976.07.28
7.8 级
7.0 级

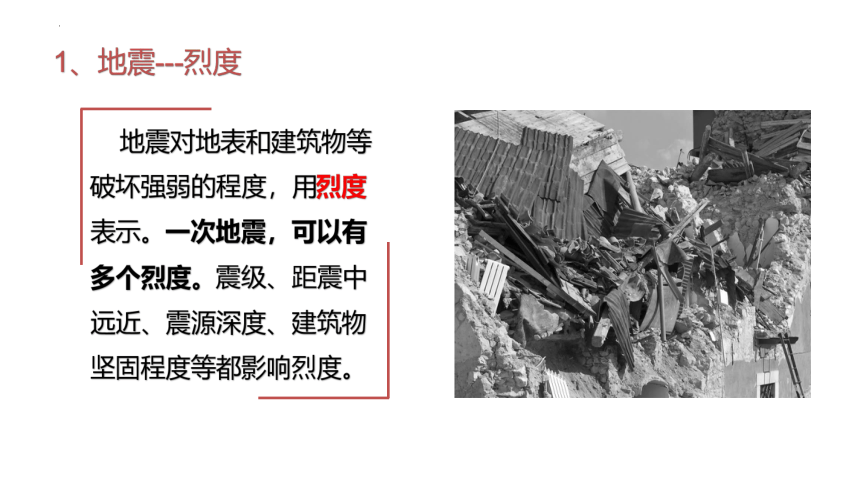

地震对地表和建筑物等破坏强弱的程度，用烈度表示。一次地震，可以有多个烈度。震级、距震中远近、震源深度、建筑物坚固程度等都影响烈度。
1、地震---烈度
延迟符
地震和地震波
地震

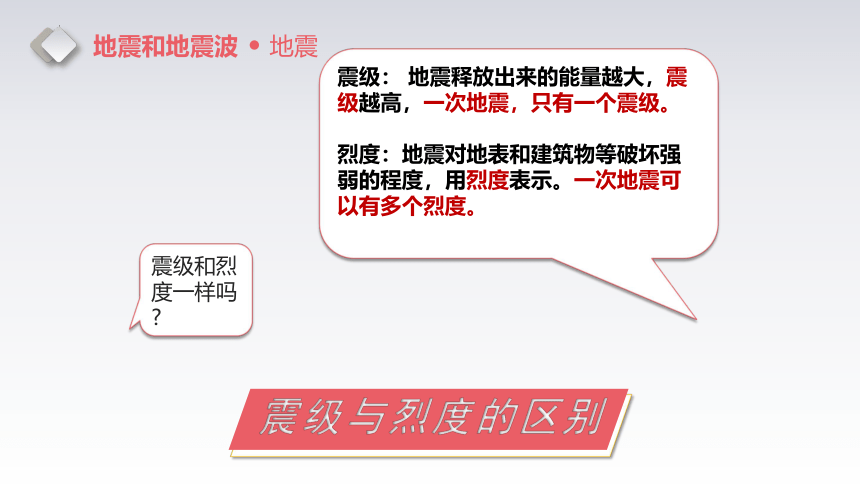

震级： 地震释放出来的能量越大，震级越高，一次地震，只有一个震级。
烈度：地震对地表和建筑物等破坏强弱的程度，用烈度表示。一次地震可以有多个烈度。
震级和烈度一样吗
震级与烈度的区别

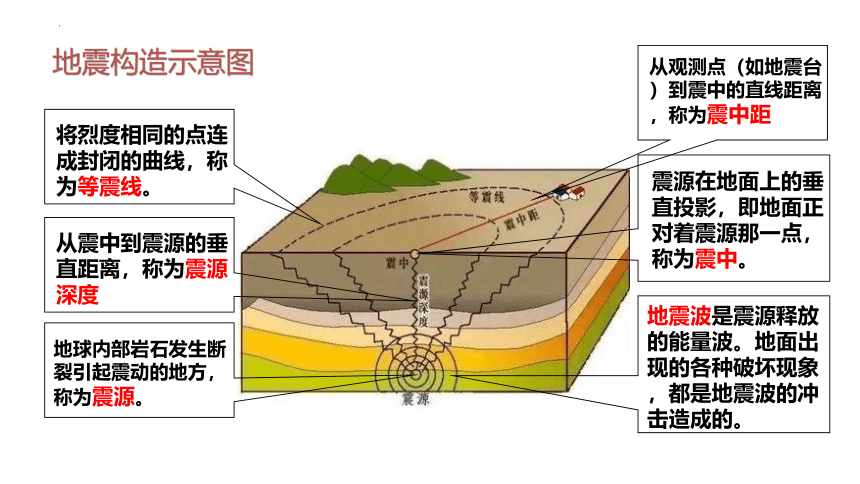

地震构造示意图
从观测点（如地震台）到震中的直线距离，称为震中距
震源在地面上的垂直投影，即地面正对着震源那一点，称为震中。
地球内部岩石发生断裂引起震动的地方，称为震源。
将烈度相同的点连成封闭的曲线，称为等震线。
从震中到震源的垂直距离，称为震源深度
地震波是震源释放的能量波。地面出现的各种破坏现象，都是地震波的冲击造成的。
横波
震中距
震中
震级
烈度
延迟符
纵波(P)
横波(S)
项目 纵波(P) 横波(S)
传播速度
传播介质
质点移动
地震波：当地震发生时，地下岩石受到强烈冲击，产生弹性震动，地震的能量以波动的形式向外传播。
较快
较慢
上下震动
左右摇摆
固、液、气
只能通过固体
思考
（1) 当地震发生时，陆地上的人感觉是什么？为什么？
（2) 此时在海中航行的人的感觉？为什么
(1)先上下颠簸，后左右摇晃；
纵波传播速度比横波快；
(2)只能感觉到上下颠簸；
纵波能够在液体中传播，横波只能在固体中传播。
纵波(P)
横波
纵波、横波都能在固体中传播。
6000
5000
4000
3000
2000
1000
0
3
6
9
12
15
深度：km
速度：km/s
地壳
地幔
外核
内核
33km
2900km
莫霍界面
古登堡界面
地震波的传播速度与地球内部圈层的划分
地球的圈层
名称 地下深度 波速变化
莫霍界面
古登堡界面
33km
2900km
横、纵波明显增加
纵波突然下降，横波完全消失
地壳
地幔
外核
内核
莫霍界面
古登堡界面
33km
2900km
不连续面
的特点
地核
地幔
地壳
内核
外核
下地幔
上地幔
地壳
莫霍界面
古登堡面
科
在莫霍界面和古登堡界面附近，地震波的波速发生突然变化，这说明了什么问题？
推测地幔和地核的物质状态？
元素组成的百分比
地壳的结构特点
厚度
养闺女贴给哪家美？
氧、硅、铝、铁、钙、钠、钾、镁
不均(厚度变化规律)
地 幔
海平面
0
10
20
30
40
深度 (千米)
莫
霍
面
界
1.地壳主要分为哪两层？为什么？
A
B
2.从图中总结地壳在全球分布的特点？
硅铝层与硅镁层，因为组成地壳最多的元素为O、Si、Al
①厚度不均（海拔越高,厚度越大)
②硅铝层的不连续分布即在大洋底部硅铝层消失，硅镁层直接露出洋底
硅 镁 层
硅 铝 层
分组讨论
推测地幔和地核的物质状态？
0
80
400
900
2900
5150
6370
内核
深度/km
外核
地核
地幔
下地幔
地壳
岩石圈
软流层
上地幔
包括地壳和上地幔顶部，由坚硬岩石组成
一般认为是岩浆的发源地
圈层名称 特征 状态
地壳
1.由岩石组成的固体外壳
2.厚度不均，大洋薄，大陆厚
固态
不连续面：莫霍界面 — 深度33km
不连续面：古登堡界面 — 深度2900km
地幔
上地幔
下地幔
上地幔上部存在一个软流层
这里可能为岩浆的主要源地
固态
地核
外核
内核
固态
液态
接近液态，横波不能通过
温度、压力和密度很大
地球的内部圈层
课堂总结
划分依据
地震波
纵波
横波
组成
地壳
地幔
地核
莫霍面
古登堡面
(1)左图中的地震波，虚线代表的是________，实线代表的是________。
(2)无论纵波还是横波在经过a界面时，速度都明显加快，a为________面；横波经过b界面时消失，纵波速度突然减缓，b为________面。
(3)三个圈层名称：A是________，B是________，C是_______
(4)可能是岩浆发源地的软流层在________(填字母)层。
(5)岩石圈是指___________________________________的总称。
横波
纵波
莫霍
古登堡
地壳
地幔
地核
B
地壳和软流层以上的地幔部分
练一练：读图，回答下列问题。
下图为“地震波波速与地球内部结构图”，读图完成下面小题。
2．下列有关地震波的叙述正确的是（ ）
A．纵波和横波都能在任何物质内传播
B．横波速度比纵波快
C．横波在深度约2 900千米深处突然消失
D．纵波和横波通过莫霍面时波速下降
C
下图为“地震波波速与地球内部结构图”，读图完成下面小题。
3．下列关于岩石圈范围的叙述正确的是（ ）
A．①圈的上部 B．②圈的顶部 C．②圈的顶部和①圈 D．①圈的全部
4．下列事项与地震烈度无关的是（ ）
A．震级大小 B．震源深浅 C．震中距 D．等震线
C
D
C
A
学考模拟题
C
C
g
学考模拟题
大气圈
水圈
生物圈
通常把地壳表层以外的由在气、水体和生物组成的自然界，划分为大气圈、水圈和生物圈三个圈层。三个圈层和岩石圈相互联系、相互渗透，共同构人类赖以生存和发展的自然环境。
阅读P27——P28正文地球的外部圈层内容。
思考：地球外部圈层有哪些？各圈层有什么特征、之间的联系。
气
大
圈
生
物
圈
圈
水
石
岩
圈
地壳表层以外的由大气、水体和生物组成的自然界，划分为大气圈、水圈和生物圈。
三、地球的外部圈层
1.大气圈
大气圈是指环绕地球外部的气体圈层，主要由气体和悬浮物质组成的复杂系统，它的主要成分是氮气和氧气。
大气圈笼罩着地球，使得地球上的温度变化和缓，同时提供了生物生存所必需的氧气；大气圈中的风、云、雨、雪等天气现象，与人类息息相关。
风
云
雨
雪
雷
2.水 圈
地球表层水体构成的连续但不规则的圈层，处于不间断的循环运动中。主要由固态水、液态水、气态水组成的。海洋是水圈的主体。
水是最活跃的自然环境要素之一，
在地球表面物质迁移和能量转换
中起着十分重要的作用.
河流水
湖泊水
海洋水
冰川水
沼泽水
地下水
地球表层生物 的总称。
3.生物圈
生命活动渗透到大气圈、水圈和岩石圈中。因此，生物圈成为地球上最具活力的圈层。
及其生存环境
生物圈
大气圈
岩石圈
水圈
大气圈、生物圈、水圈和岩石圈相互联系、相互渗透，共同构人类赖以生存和发展的自然环境。
生物圈
大气圈
岩石圈
水圈
提问：树木属于哪个圈层？
树木的圈层与哪些圈层有关？
生物圈
大气圈：
吸收二氧化碳、释放氧气、吸烟带尘、减缓风速
岩石圈：
从土壤中获取矿质养分、枯枝落叶增加土壤肥力
水圈：
吸收水分、涵养水源、减少径流、增加下渗
生物圈
大气圈
岩石圈
水圈
地球四个主要圈层的位置关系
岩石圈
水圈
大气圈
生物圈
相互联系、相互渗透，共同构成人类赖以生存和发展的自然环境。
阅读课文P27-28填写下列表格
圈层名称 概念 组成 作用或特点
大气圈
水圈
生物圈
由气体和悬浮物组成的包围地球的复杂系统
气体和悬浮物，主要成分是氮和氧
是地球自然环境的重要组成部分
地球表层水体构成的连续但不规则的圈层
地表水、地下水、大气水、生物水等
水圈的水处于不间断的循环运动之中
地球表层生物及其生存环境的总称
生物及其生存环境
大气圈、水圈和岩石圈互相渗透、互相影响的结果
