新人教版九下 29.2三视图 课件[下学期]

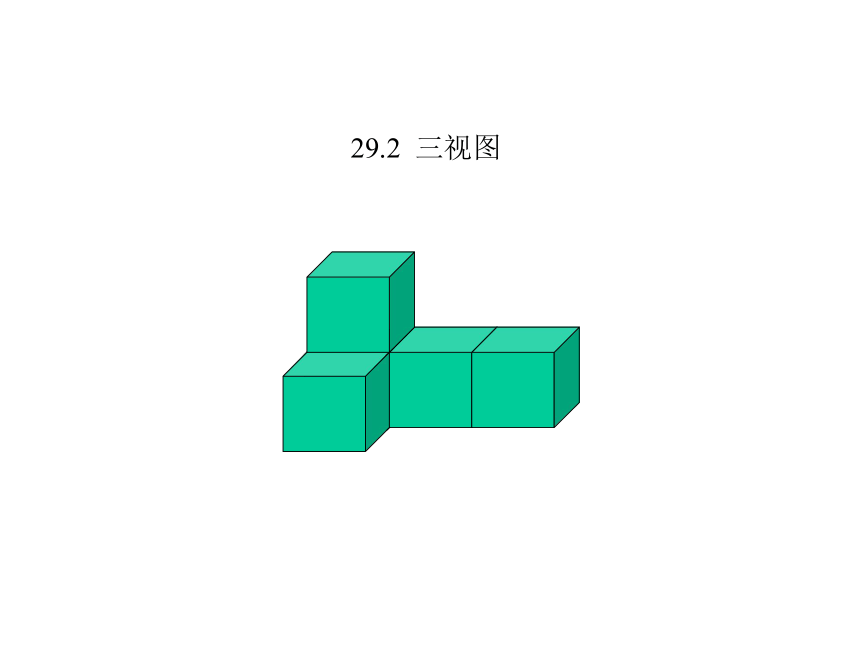

课件11张PPT。29.2 三视图

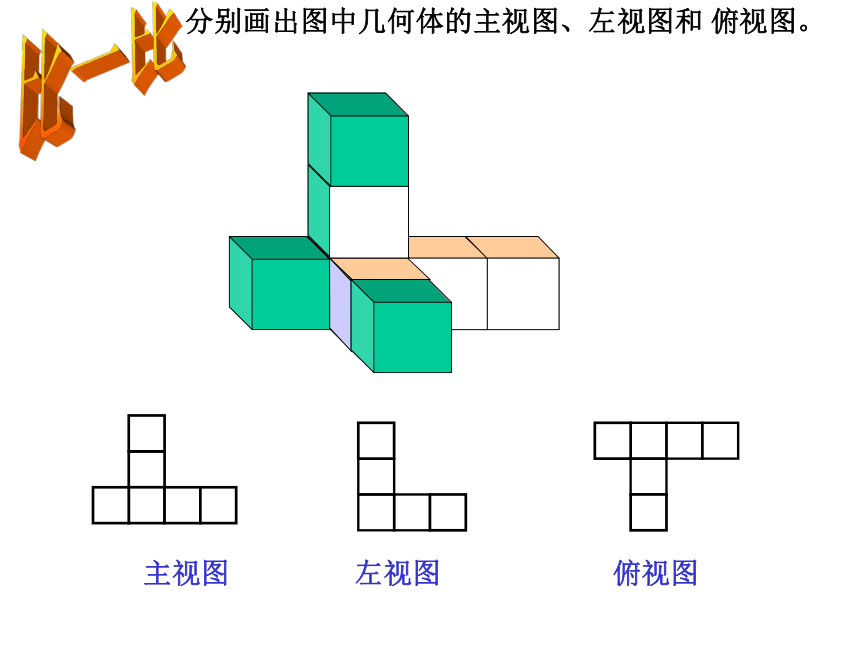

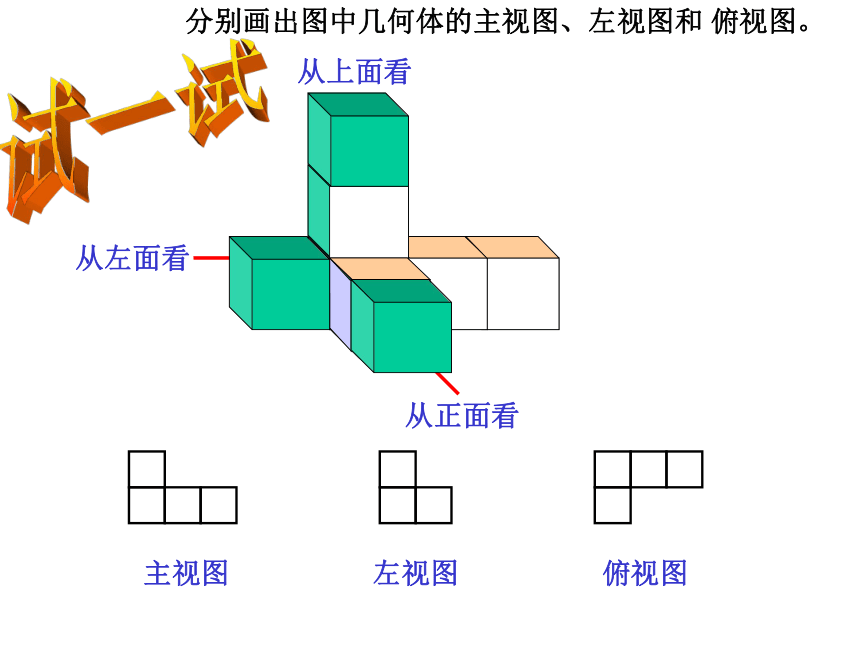

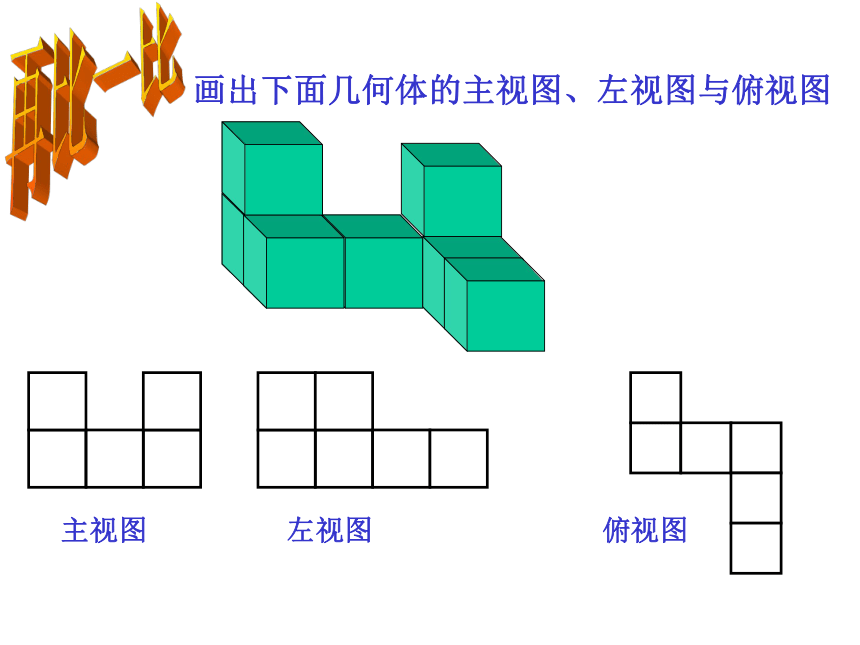

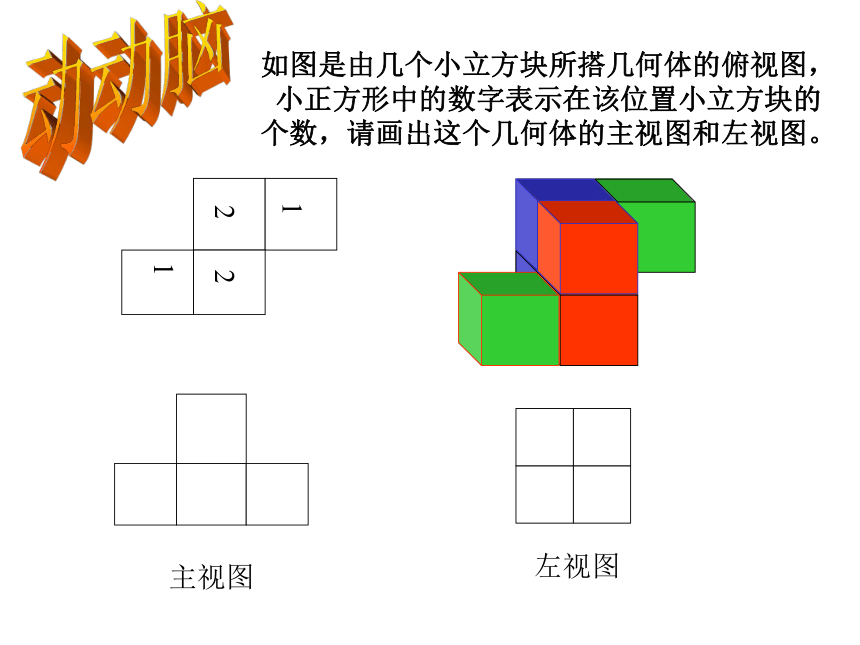

从上面看从左面看从正面看主视图左视图俯视图试一试分别画出图中几何体的主视图、左视图和 俯视图。主视图左视图俯视图分别画出图中几何体的主视图、左视图和 俯视图。比一比画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图再比一比动动脑如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出这个几何体的主视图和左视图。试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。主视图左视图如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图和左视图。 主视图左视图再试一试2用小立方块搭出符合下列三视图的几何体：主视图左视图俯视图展开你的想象力考考你用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体只有一种吗？它最少需要多少个小立方块？最多需要多少个立方块？主视图俯视图1至少有一个地方是2块，其它一块；至多每个地方都2块。至少有一个地方是3块，其它1块；至多每个地方都3块。再见
