(共28张PPT)
电灯

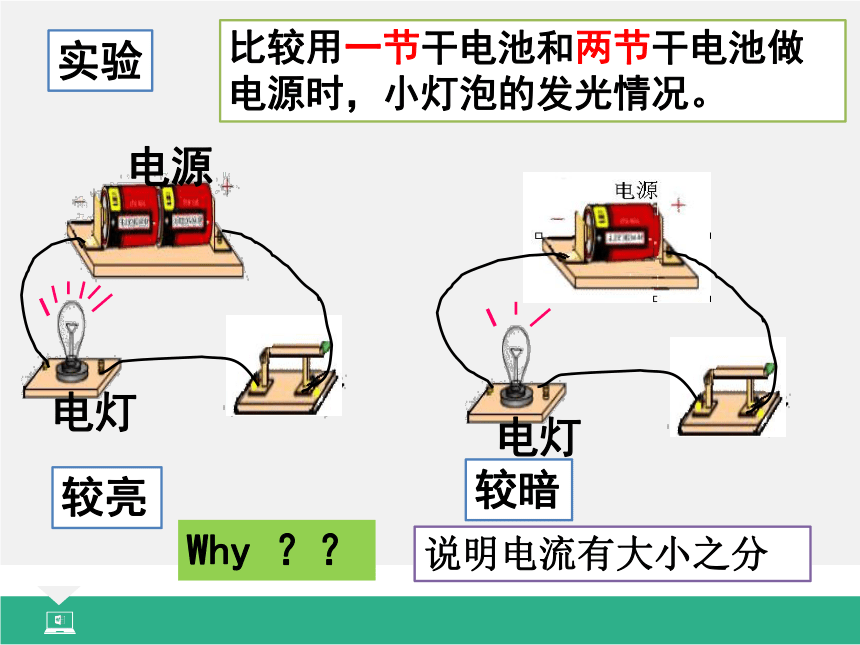

比较用一节干电池和两节干电池做电源时,小灯泡的发光情况。
电源
电灯
实验
Why ??
较亮
较暗
说明电流有大小之分
15.4 电流的测量
九年级全册
一、电流的大小----电流强度(简称电流)
毫安
微安

(3)单位的换算关系:
(1)国际单位:
安培
符号
(2)常用单位:
符号
符号
mA

1A=103mA
1mA=103 A
1、符号:
I
2、单位:
练一练:
1、0.5A= mA = A
500
5×105
3、200 mA = A= A
0.2
2×105
2、104 A= A= mA
10 -2
10

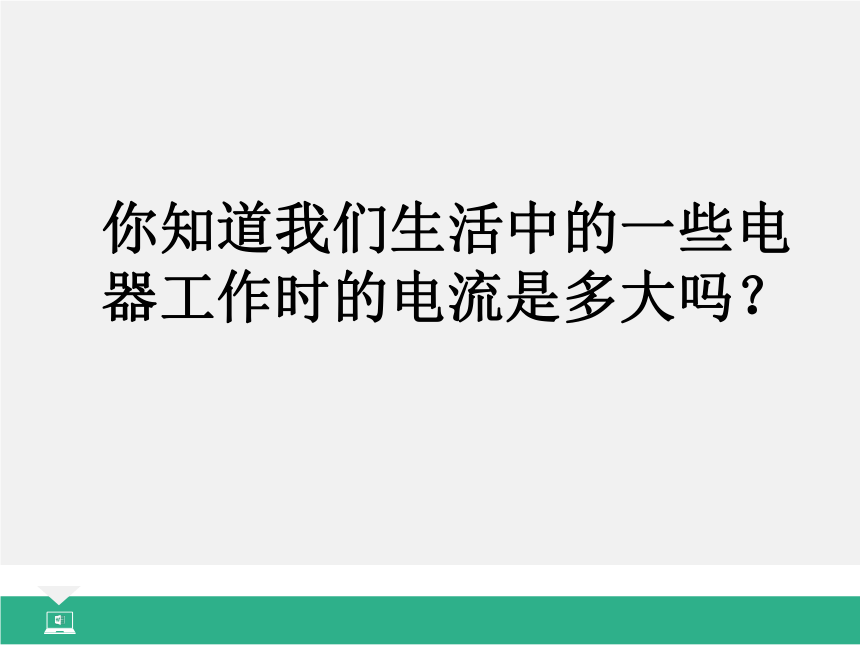

你知道我们生活中的一些电器工作时的电流是多大吗?
怎么办?
用测量电流的仪器。
你知道刚才灯泡发光的两个电路中电流分别是多大吗?
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0~0.6 A
量程为0~3 A
1. 电流表:测量电流的仪器。
A
+

二、电流的测量
  电流表的电路符号
每个电流表都有一定的测量范围——
学校实验室用的电流表一般有 个接线柱, 个量程 ,分别是
和 。


“0~3A”
“0~0.6A”
量程
量程: 0 - 0.6 A
每个大格: 0.2 A
每个小格: 0.02 A
量程: 0 – 3 A
每个大格: 1 A
每一小格: 0.1 A
2. 电流表的连接:
(1)电流表必须和被测的用电器串联。
(2)电流必须从正接线柱流入,从负接线柱流出。
(3)必须正确选择量程。
(4)不允许把电流表直接连到电源的两极!
调节点
调零:使用前检查指针是否指在零刻度线
2. 电流表的使用
先大后小
2. 电流表的使用
试触
A
A
A
A
B
A
A
C
D
练一练
例题1. 以下电路中,电流表连接方法正确的是( )
(1)明确所选电流表的量程;
(2)确定电流表的分度值;
(3)由指针位置读出示数。
0~0.6 A
0~3 A
0.02 A
0.1 A
量程
分度值
3. 电流表的读数:
3. 电流表的读数:
量程0—0.6A
分度值0.02A
I=0.24A
3. 电流表的读数:
量程0—3A
分度值0.1A
I=2.3A
实验时,试触时发现下列几种情况,试分析其原因以及解决问题的方法。
1.指针反向偏转:
2.指针正向偏转过大:
想一想
答:电流表正、负接线柱接反,应改接。
答:这是量程选择偏小,应改接较大量程。
确认分度值
用途和符号
读数方法
测电流
确认量程
A
使用规则
要串联
要“+”进“—”出
不要短接
不要超量程
电流表
小结:
1.下列家用电器,在正常工作时,哪一种通过的电流最大 ( )
A.电视机 B.普通日光灯
C.家用电风扇 D.家用电熨斗
2.如图所示的电路中,电流表A1测的是 电流,A2测的是 的电流.
D
干路中
L2
练几练
2.4A
量程:0—3A
2、读出下表的示数
3、如图所示的是一对同一电路先后两次测量的结果。图A采用的是_____ _量程,示数是____A;图B采用的是______ _量程,示数是____A。
0~0.6A
0.44
0~3A
0.4
0
1
2
3
A
0
0.2
0.4
0.6
0.6
0
1
2
3
A
0
0.2
0.4
0.6

3
0.6

3
4、如图所示是某同学用电流表测通过小灯泡的电流的实物连接图,其中的三处错误是:
⑴____________
⑵____________
⑶____________
______________
电源短路(电流表直接接在电源两极)
电流表与灯并联
电流表的正、负
接线柱接反了
5、找一找 下面四幅图的连接有问题吗?
不要超过电流表的量程
电流要从电流表的“+”接线柱进,“-”接线柱出
电流表与被测用电器要串联
不要把电流表直接连到电源的两极上.
 1.画出电路图。
L2
L1
S
L2
L1
A
练一练
 说一说两灯之间的串并联关系,电流表测量的是通过谁的电流。
2.根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
练一练
3.开关控制 ,电流表A1 测 的电流,电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
练一练
