16.1 电压
九年级全册

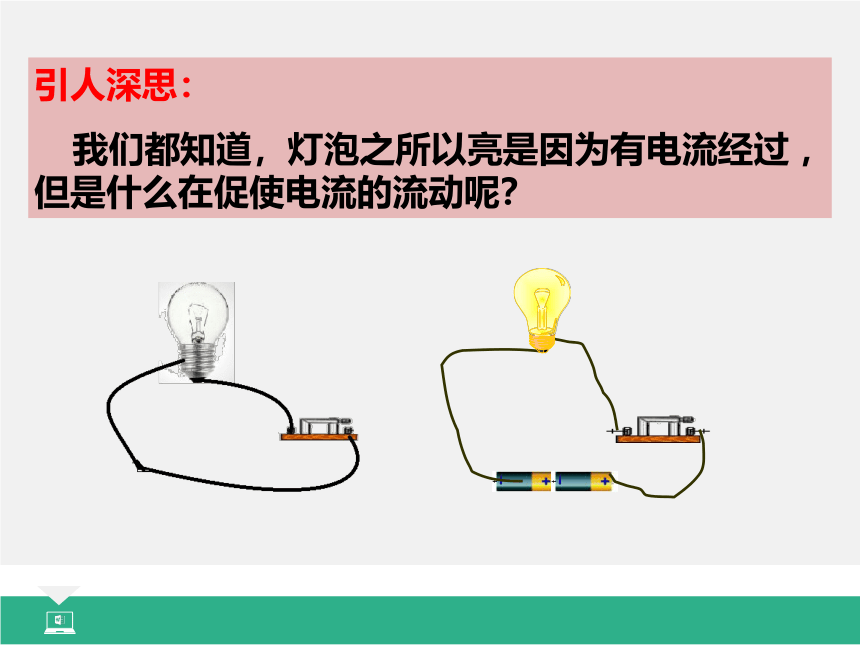

引人深思：
我们都知道，灯泡之所以亮是因为有电流经过 ，但是什么在促使电流的流动呢？

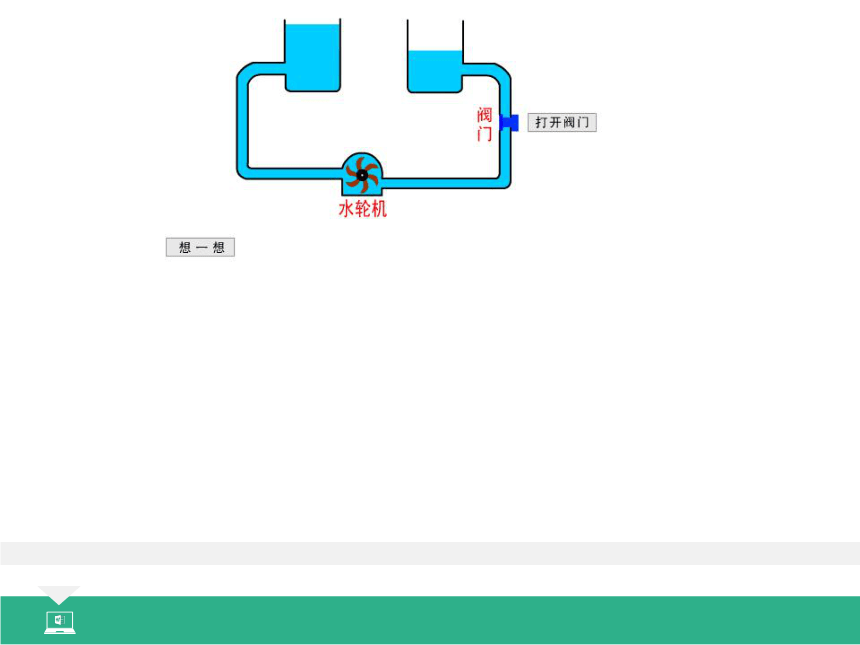

类比思想
抽水机

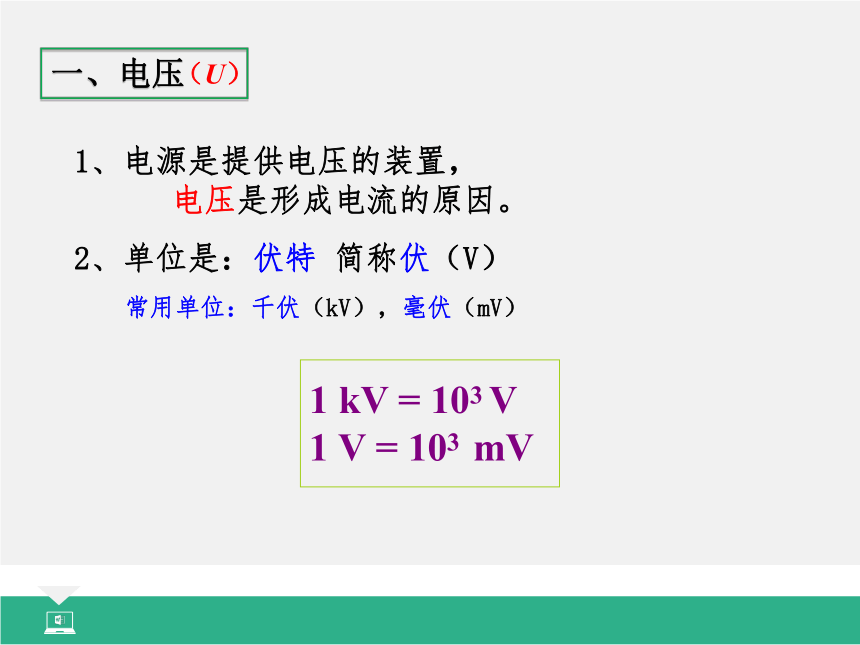

1、电源是提供电压的装置，
电压是形成电流的原因。
2、单位是：伏特 简称伏（V）
常用单位：千伏（kV），毫伏（mV）
1 kV = 103 V
1 V = 103 mV
（U）
一、电压

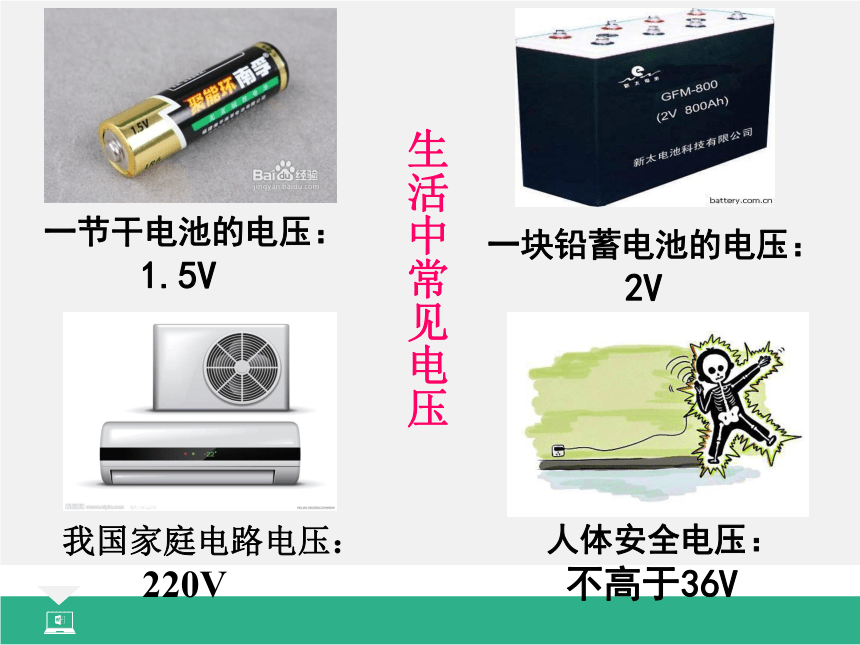

一节干电池的电压：
1.5V
人体安全电压：
不高于36V
一块铅蓄电池的电压：
2V
我国家庭电路电压：
220V

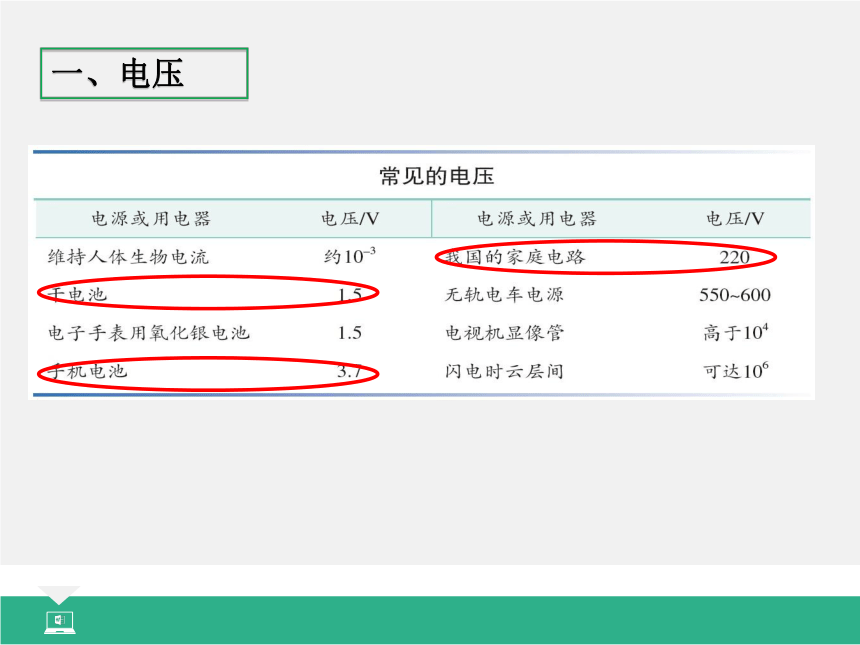

生活中常见电压
一、电压

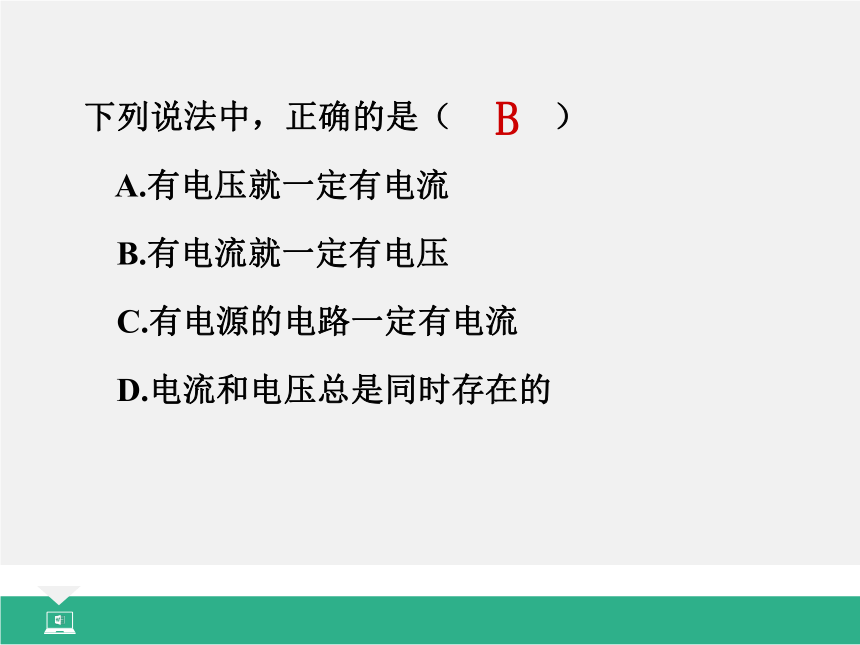

下列说法中，正确的是（ ）
A.有电压就一定有电流
B.有电流就一定有电压
C.有电源的电路一定有电流
D.电流和电压总是同时存在的
B
刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～3 V
量程为0～15 V

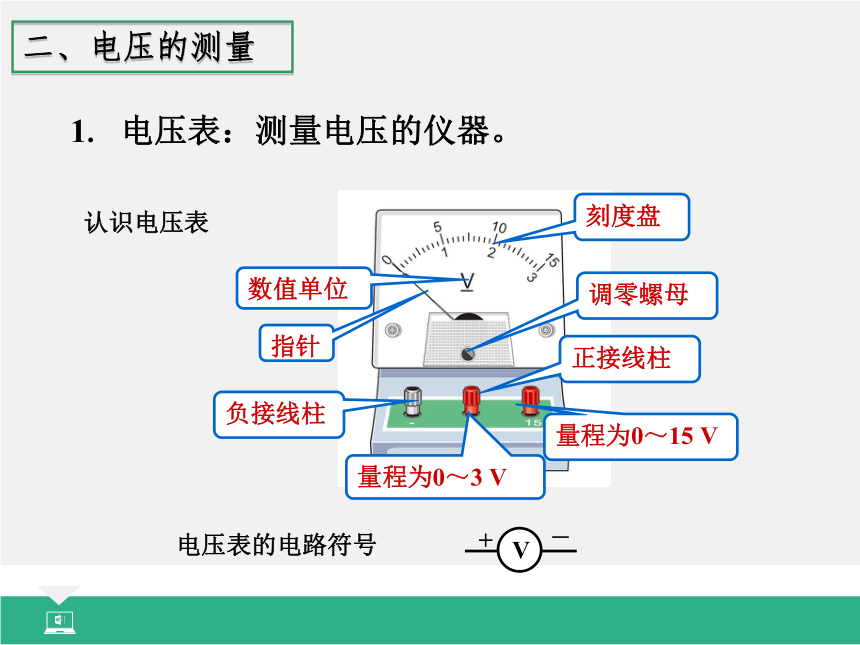

1. 电压表：测量电压的仪器。
V
+
－
二、电压的测量
　　认识电压表
　　电压表的电路符号

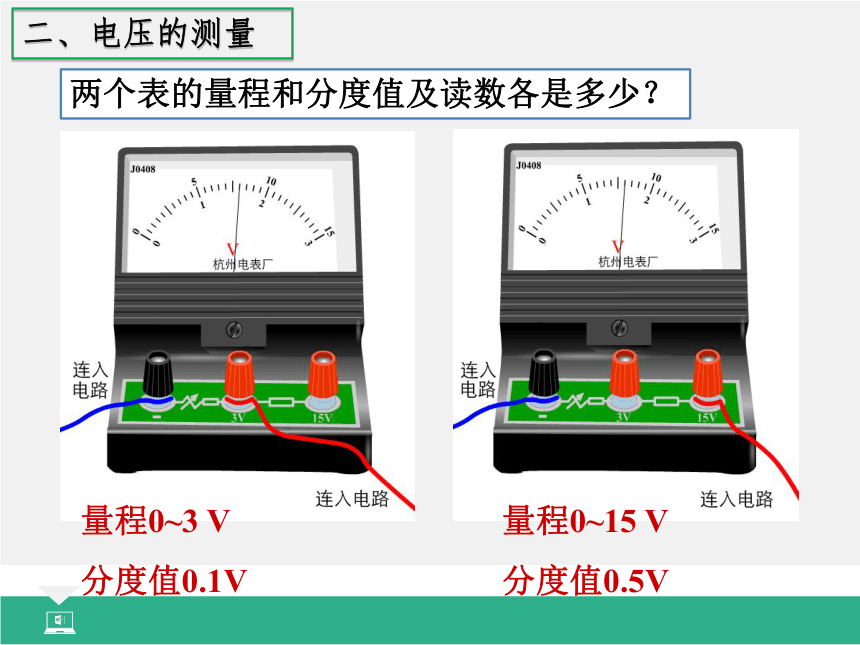

两个表的量程和分度值及读数各是多少？
量程0~3 V
分度值0.1V
量程0~15 V
分度值0.5V
二、电压的测量
2. 电流表的连接：
（1）电流表必须和被测的用电器串联。
（2）电流必须从正接线柱流入，从负接线柱流出。
（3）必须正确选择量程。
（4）不允许把电流表直接连到电源的两极！

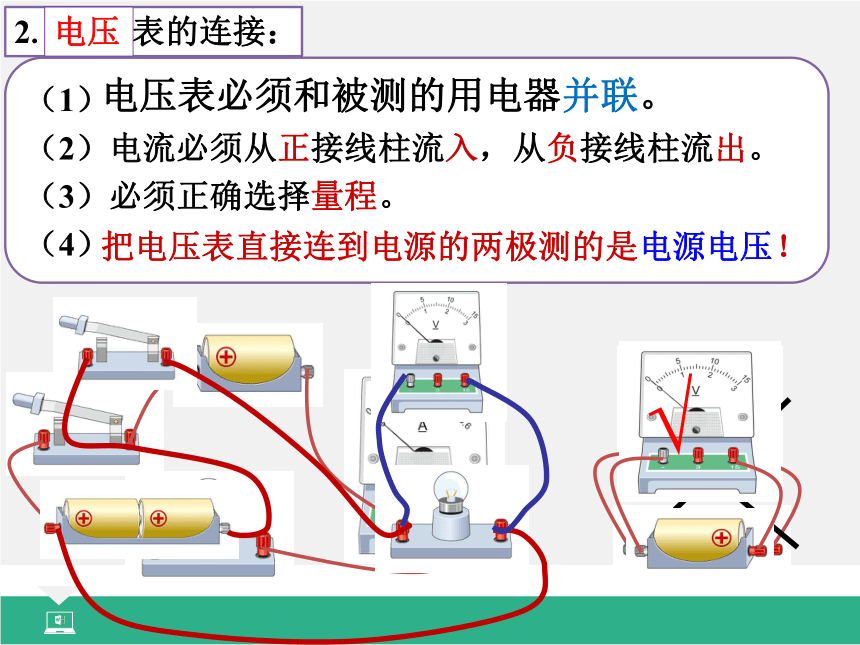

电压
电压表必须和被测的用电器并联。
把电压表直接连到电源的两极测的是电源电压！
√
将电压表接在小灯泡两端，接通电路，读取的数据是＿＿＿＿V ；
将电压表接在电源两端，接通电路，读取的数据是＿＿＿＿V。
　　实验结果表明，电压表两次的示数近似是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
尝试：动手测量用电器两端的电压和电源两端的电压。
1.如图所示，能正确地测出小灯泡L1两端电压的电路是（　　）
D
例题来嘎哒
例题2 ：
（1）如右图所示，电压表测量的对象是（ 　）
A．L1 B．L2
C．L1和L2的总电压 D．电源和L1
（2）如右图所示，电压表测量的对象是（ ）
A．L1和电源两端电压
B．L2两端的电压
C．电源电压
D．L1两端的电压
A
D
重点例题来嘎哒
课后练习
1、如图甲所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池．观察电压表指针的偏转与接线可知：这个电池的电压是______V；______片是它的正极。
0.3
铜
2、如图所示，L1和L2两灯泡均能正常发光，“○”处可以接电流表、电压表测量电路中的电流、电压。以下说法中正确的是（ ）
A 、a为电流表，b为电压表，c为电流表
B、 a为电压表，b为电压表，c为电流表
C、 a为电流表，b为电流表，c为电压表
D、 a为电流表，b为电压表，c为电流表
B
课后练习
16.2 串并联电路中电压的规律
2020九年级全册
知识回顾
串联和并联电路的电流各有什么特点
A
B
C
L
1
L
2
A
B
C
I= I1 = I2
I=I1 + I2
L2
A
B
C
L1
提出问题
串联电路的电压规律
在下图中，两个灯泡是串联接入电路的。那么在电路中的L1两端电压 U1、L2两端的电压U2与L1、L2两端的总电压U，可能有什么样的关系？
分别用电压表测出A与B、B与C以及A与C之间的电压，比较测得的电压之间有什么关系？
V
V
V
A
B
C
L1
L2
V
设计实验
猜想与假设
串联电路中总电压等于各部分电路两端电压之和。
L1
L2
L1
L2
测B与C两点间的电压U2
测A与B两点间的电压U1
进行实验
L1
L2
测量A与C两点间的总电压电压U，记录在表格中。
A
B
C
V
分别用电压表测L1、L2两端的电压，然后测出L1、L2两端的总电压，看看测得的电压之间有什么关系？
L
1
L
2
V
V
V
设计实验
猜想与假设
并联电路两端总电压等于各支路两端的电压，且并联电路中各支路两端电压相等。
L2
S
L1
L2
S
L1
测灯L1两端的电压U1，记入表格
测灯L2两端的电压U2，记入表格
进行实验
L2
S
L1
两灯并联后的总电压U，记入表格。
L
1
L
2
V
观测对象 灯泡L1两端的电压 U1/V 灯泡L2两端的电压 U2/V L1和L2两端的总电压
U/V
测量结果 第一次
第二次
换用不同规格的灯泡重复上述实验，数据记入表格。
测量数据
并联电路两端总电压等于各支路两端的电压；并联电路中各支路两端电压相等。
=
=
分析与论证
并联电路中电压规律：
文字表达：
数学表达式：
U1
U2
U
L
1
L
2
1、多进行几次实验，使结果更具普遍性。
2、每次实验选用不同的规格的小灯泡或其它用电器。
3、改用不同电压的电源。
4、将用电器的个数由两个改为三个或更多。
这样才能使实验结论更具有普遍性。
评估、合作与交流
观测对象 AB两点间的电压U1/V BC两点间的电压U2/V AC两点间的总电压U/V
测量结果 第一次
第二次
换用不同规格的灯泡重复上述实验，数据记入表格。
测量数据
1.2
1.4
2.6
1.0
1.8
2.8
串联电路中电压规律：
串联电路两端总电压等于各部分电路两端电压之和。
1
2
=
+
结论：
文字表达：
数学表达式：
L2
A
B
C
L1
④连接如下电路图，闭合开关：
（1）拧下L1，L2___亮/不亮，电压表示数变___大/小，为_____V。
（2）拧下L2，L1___亮/不亮，电压表示数变___大/小，为_____V。
（3）用导线接在L1两端，L1____亮/不亮，L2____亮/不亮，
电压表示数变____大/小，为______V。
（3）用导线接在L2两端，L1____亮/不亮，L2____亮/不亮，
电压表示数变____大/小，为______V。
并联电路两端总电压等于各支路两端的电压；并联电路中各支路两端电压相等。
=
=
结论：
并联电路中电压规律：
文字表达：
数学表达式：
U1
U2
U
L
1
L
2
1、若两只灯泡两端的电压相等，两灯一定是并联吗
2、教室里有2盏电灯，一盏灯比另一盏灯亮，二者电压关系是（ ）
A、相同 B、亮的大 C、暗的大 D、无法判断
3、如图所示电路，电源电压4.5v，电压表示数为3v，则L1的电压为_____v，L2的电压_______v。
如图所示，电源电压为3V，电压表的示数为1V，则灯泡L1和L2两端的电压分别为（ ）
A 1V、2V B 1V、1V
C 2V、1V D 无法确定
C
小试身手
1.若将20只相同的小灯泡串联接在220 V的电路中，每只小灯泡两端的电为 V，若将20只相同的小灯泡并联接在110 V的电路中，每只小灯泡两端的电压为 V。
11
110
小试身手
A．8V 2V B．10V 2V
C．2V 8V D．2V 10V
2、图 （a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A
3.某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为_______，L2两端的电压为________。
4V
2V
4.如图所示，电源电压保持不变，闭合开关S时，电压表示数变化情况为（ ）
A.电压表示数变大 B.电压表示数减小
C.电压表示数不变 D.无法确定
C
6、如图所示电路中，L1、L2、L3是三盏相同的灯泡，V1的示数为6V，V2的示数为6V，问：
（1）L1、L2、L3的连接方式是什么？
（2）电压表V1、V2分别测的是谁的电压？
（3）电源电压是多少？
S
L2
L1
L3
V2
V1
答：（1）L1、L2、L3的连接方式是串联。
（2）电压表V1测的是L1和L2两端的电压，V2测的是L2和L3两端的电压。
（3）电源电压是9V。
7、根据实物图连接电路图。
L1
L2
L1
L2
V
V
