18.1 电能 电功（教学课件）(共24张PPT) -2022-2023学年初中物理人教版九年级全一册

(共24张PPT)
想一想：
教室或家里有哪些用电器？分别是将什么能转化为什么能？

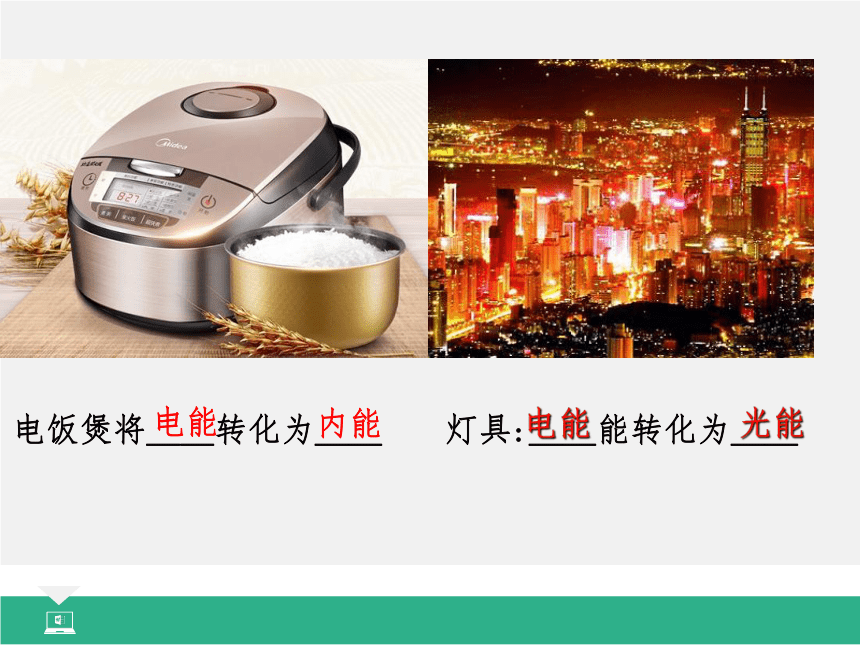

电饭煲将＿＿转化为＿＿
电能
内能
灯具:＿＿能转化为＿＿
电能
光能

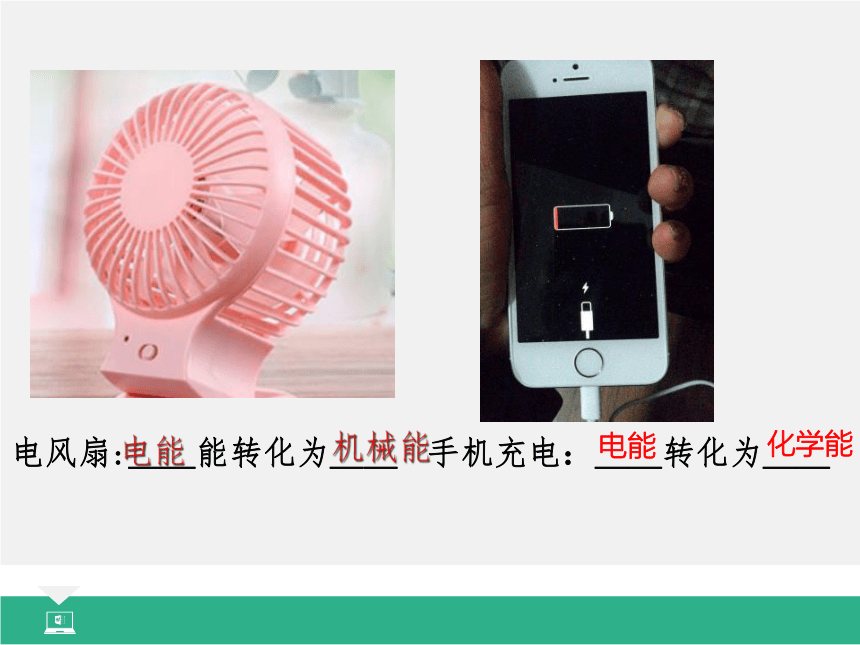

电风扇:＿＿能转化为＿＿
电能
机械能
手机充电：＿＿转化为＿＿
电能
化学能
电能从哪来？说说获得电能的
方式有哪些？

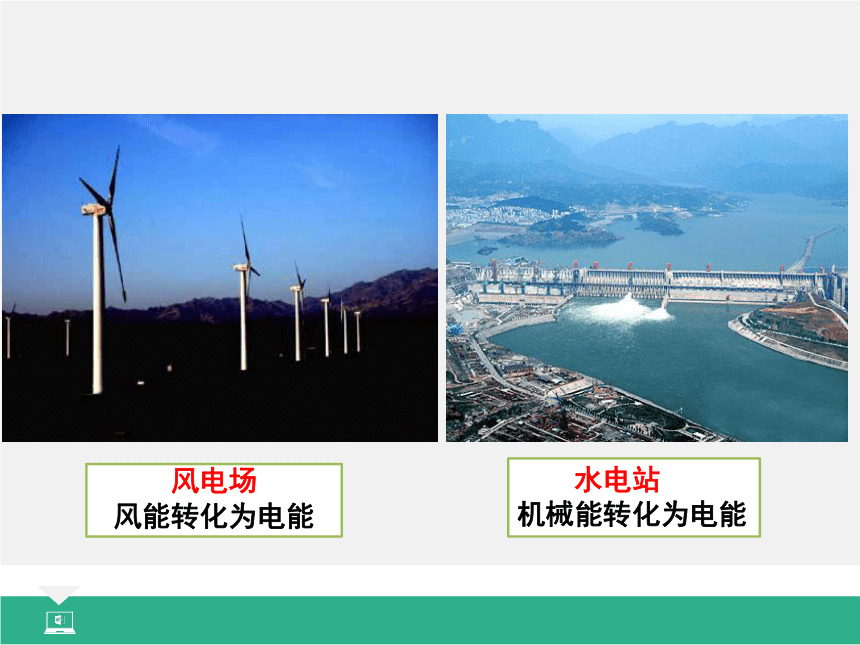

风电场
风能转化为电能
水电站
机械能转化为电能

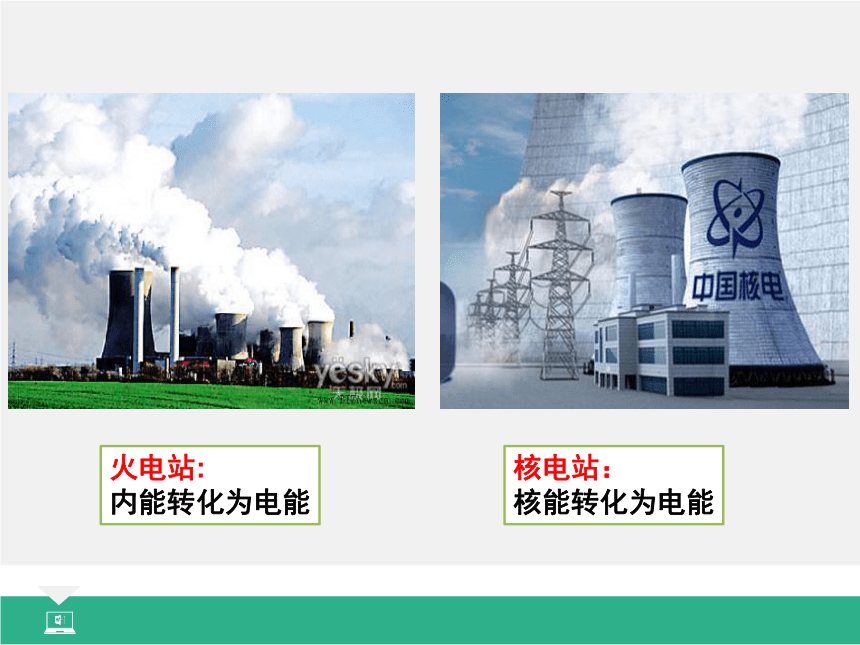

火电站:
内能转化为电能
核电站：
核能转化为电能

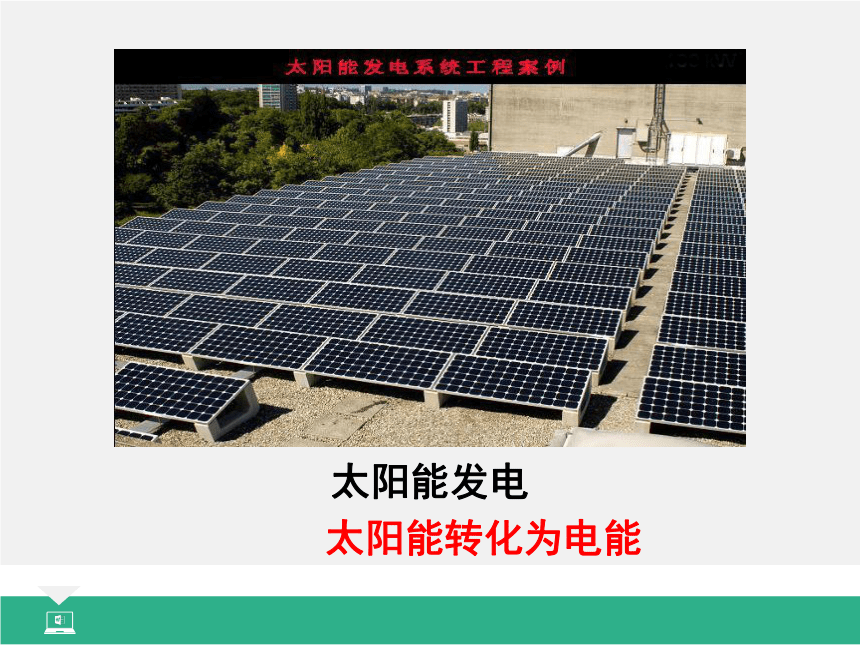

太阳能发电
太阳能转化为电能
18.1 电功与电能
九年级全册

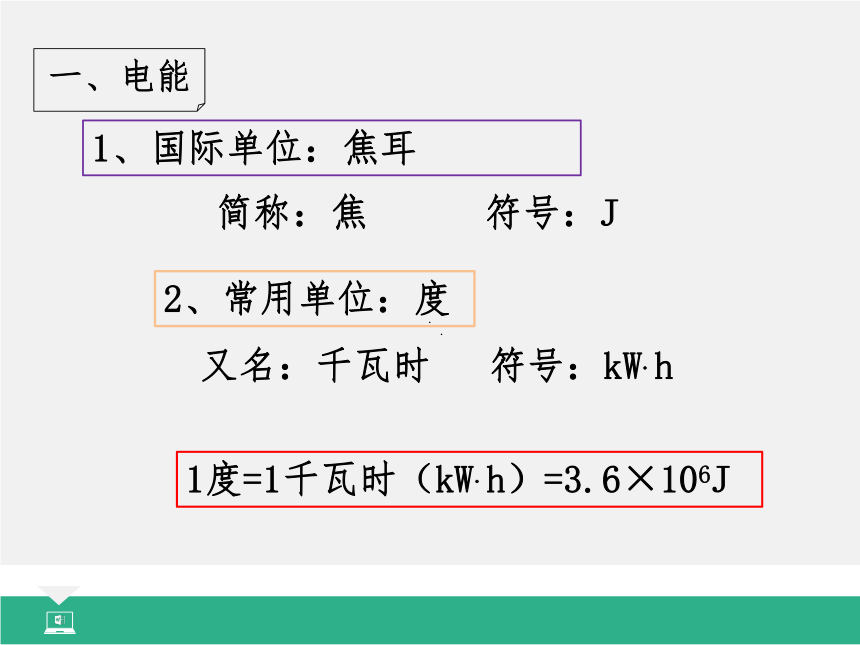

一、电能
2、常用单位：度
又名：千瓦时 符号：kW.h
1、国际单位：焦耳
简称：焦 符号：J
1度=1千瓦时（kW.h）=3.6×106J
2kw.h= J
7.2×106
7.2×105J= kw.h
0.2
你会吗？
二、电能的测量
1、电能表：可以计量用电器一段时间内消耗的电能，圆盘上方的数字以千瓦时为单位显示消耗的电能。
电能表（电度表）
电能表
2、电能表几个重要的参数意义：
该电能表应在220伏的电路中使用。
表示这个电能表的标定电流为10安，电能表的允许通过的最大电流为10A。
额定最大电流为20A，短时间允许通过的最大电流是20A。
“10（20）A”
“220V”
表示这个电能表在50赫的交流电路中使用。
表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘转过600转。
“50Hz”
“600r/kW.h”
例：一只家用电能表上标着“600r/kw.h”，它表示 ， 现在室内只有一只灯泡发光，测出转盘5min转了60r，利用这些数据，计算出灯泡在这段时间内消耗的电是 kw.h 。
1kw.h/600r
W=60r×
=0.1kw.h
每消耗1千瓦时的电能，电能表上的转盘转过600转
kWh
3
2
0
7
3000R/kWh
7
8
9
0
8
1
2
3
4
5
6
7
8
9
0
9
1
2
前后两次读数之差就是这段时间消耗的电能
初：3207.7kW·h
差：1.5kW·h
末：3209.2kW·h
3、电能表读数
例：有一种电能表的表盘如图所示，关于电能表下列说法正确的是（　　）
A．电能表的读数是35177kW h
B．“10（20）A”是指这个电能表的额定最大电流是10安
C．“50Hz”是指这个电能表能在50赫兹的交流电路中使用
D．3000r/（kW h）”是表示每消耗1kW h的电，电能表上的转盘转过3000转
CD
1千瓦时（1度）电的作用：
可以炼钢1.6kg
可以采掘原煤105kg
可以使电车行驶0.85km
可以一次灌溉麦田330㎡
可以使洗衣机工作2.7小时
可以使电脑工作5小时
三、电功
电能转化为其他形式能的过程
电流做功的过程
有多少电能发生了转化
电流做了多少功
影响电功多少的因素
电流做功的多少跟电流大小、电压的高低、通电时间的长短都有关系。
电功的计算公式
W=UIt
U表示电路两端的电压
I表示电路中的电流
t表示通电时间
例：用两节串联后的干电池给小灯泡供电，电压为3V，小灯泡发光时通过的电流为0.3A，则小灯泡工作5min，电流做功为多少？
解：电流做功为：
W = UIt
= 3 V×0.3 A×0.5×60 s
= 27 J
W=UIt
推导公式：
依据U=IR W=I2Rt
依据I=U/R W=U2/R×t
1.电能的概念、单位及单位间的转换；
2.电能表的作用及各参数的意义；
3.电能表的正确读数及如何利用其测量用电器消耗的电能；
3.电功的概念，影响因素；
4.电功的计算公式：W=UIt。
课堂小结
练习：一电能表上标有“1200R/kWh”字样，它表示每耗电 l 千瓦时，转盘转动 转，即每转一圈耗电 千瓦时。若转盘转动300圈，则消耗了 度电。
1200
1/1200
0.25
