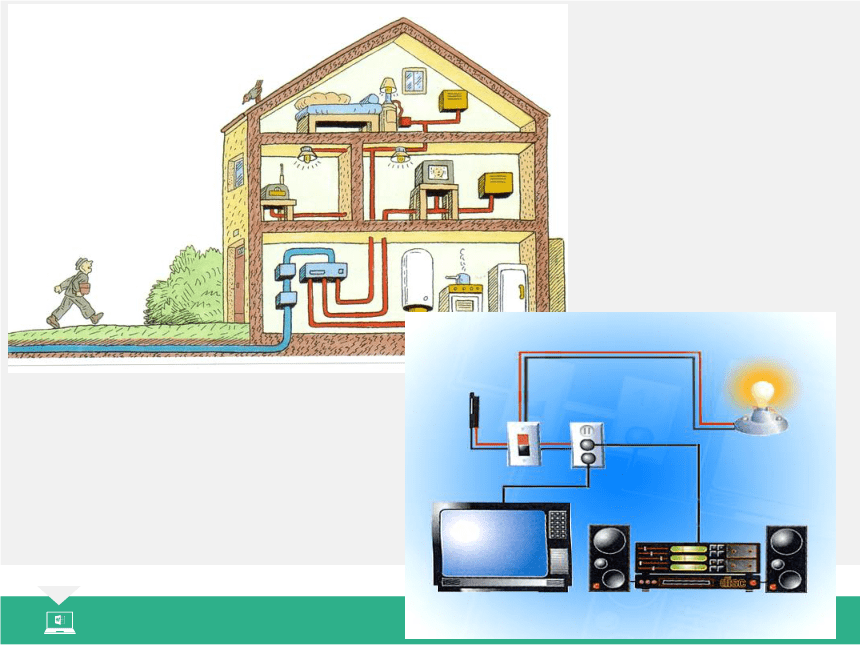

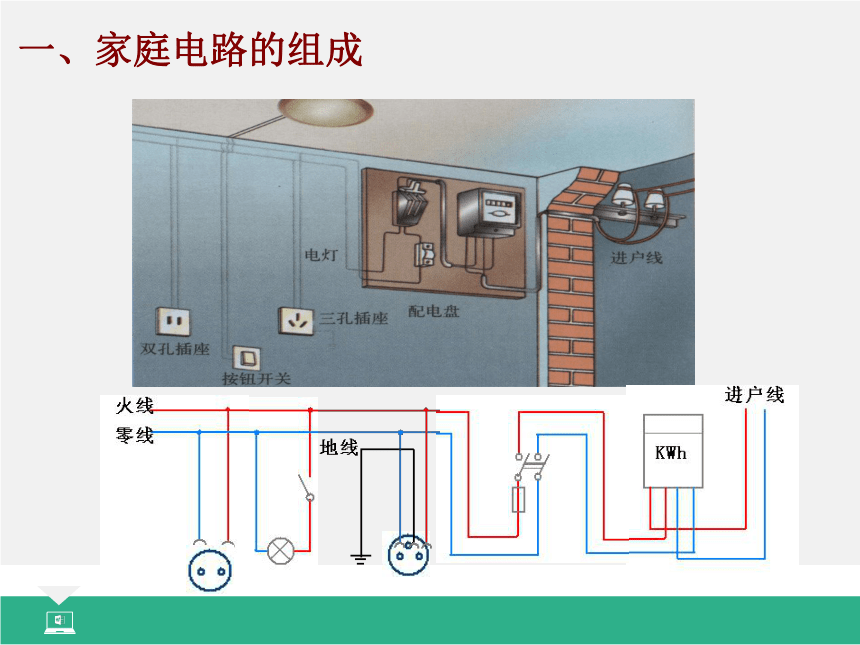

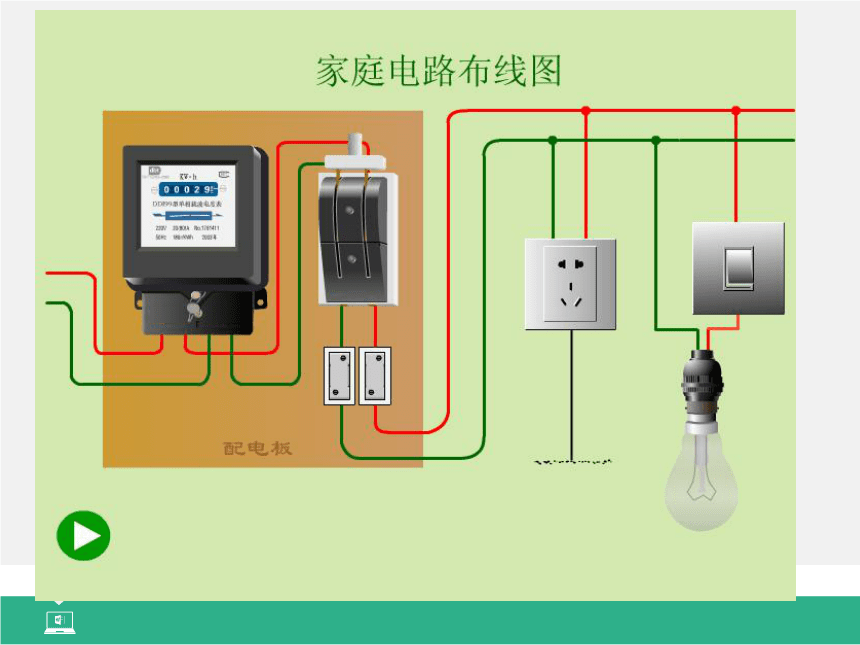

一、家庭电路的组成

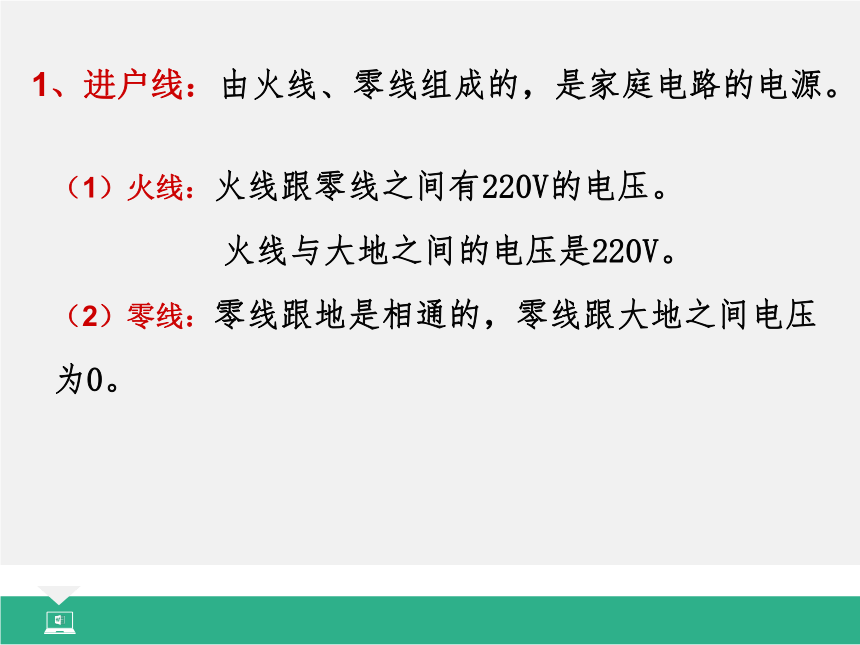

1、进户线：由火线、零线组成的，是家庭电路的电源。
（1）火线：火线跟零线之间有220V的电压。
火线与大地之间的电压是220V。
（2）零线：零线跟地是相通的，零线跟大地之间电压为0。

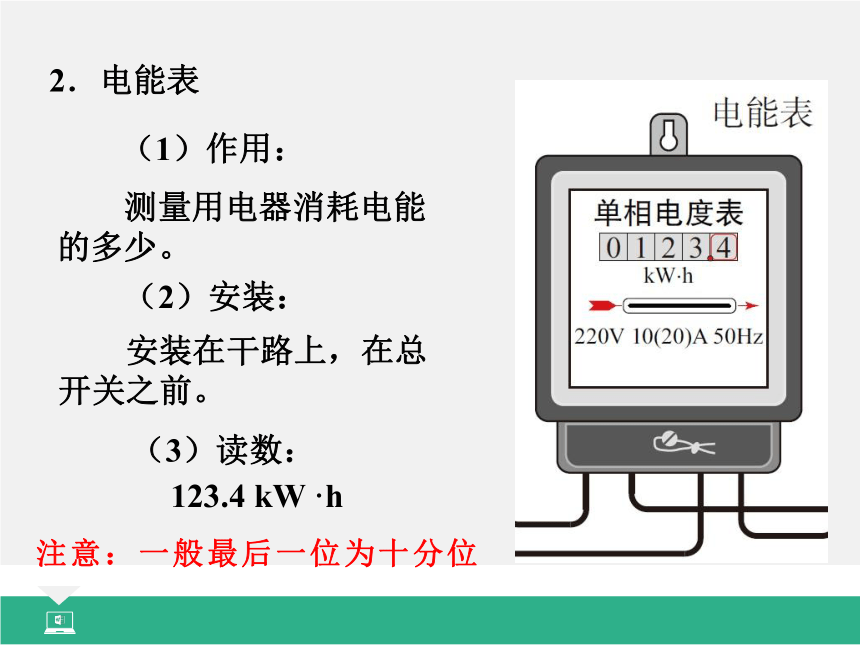

2．电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
123.4 kW ·h
注意：一般最后一位为十分位
　　（3）读数：

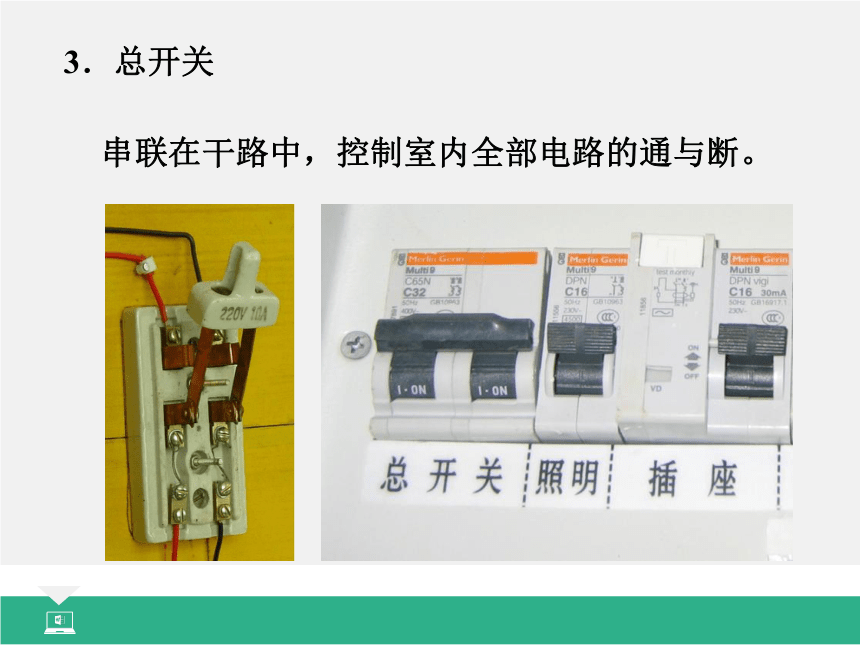

3．总开关
串联在干路中，控制室内全部电路的通与断。

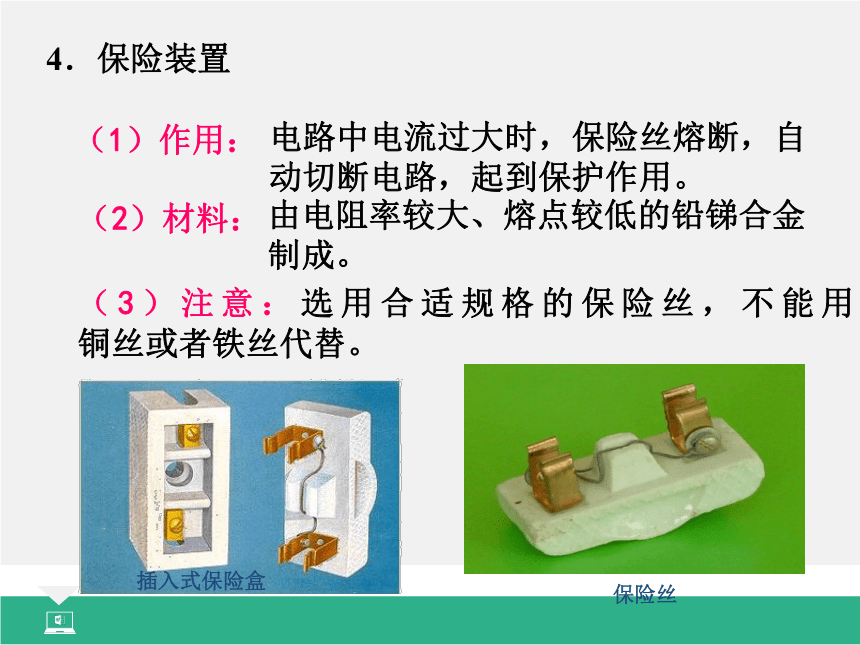

4．保险装置
（1）作用：
（2）材料：
（3）注意：选用合适规格的保险丝，不能用 铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝
空气开关

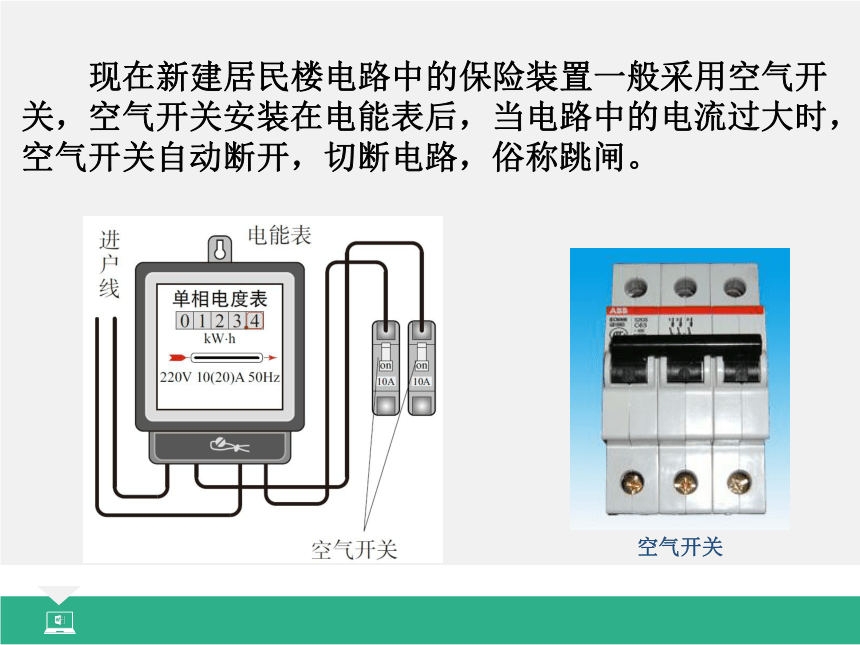

现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
5．开关、用电器、插座
火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？
二、火线和零线
1．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
正确的使用方法
错误的使用方法
火线
零线
怎样用电才安全
火线
零线
2．用电器与零线、火线的连接
（1）各用电器（插座）并联在电路中。
（2）控制用电器的开关要连接在火线和用电器之间。
火线
零线
二、移动用电器
常用的电器：白炽灯
卡口灯泡
螺口灯泡
螺口灯头的外壳应接在零线上
三、三线插头和漏电保护器
1.生活中常见插座和插头
这是生活中常见的两孔
插座和三孔插座，
两线插头和三线插头。
生活中有哪些用电器插两孔插座？哪些用电器插三孔插座的？
“左零右火上接地”
用电器金属外壳
插座
插头
火线
零线
接地线
接地
电冰箱
火线
零线
电冰箱
火线
零线
三孔插座应有接地线，带有金属外壳的电器要有接地线
两孔插座
三孔插座
火线
零线
接地
2.漏电保护器
漏电保护器是防止人员发生触电事故时进行保护的，比如有人触电，则漏电保护器跳闸，自动关闭电源输出，避免触电事故扩大造成人员伤亡。
空气开关是过流保护用的，电气线路过电流（包括短路），如不切断电源，则电气线路会发热、起火或产生强烈电弧引燃其他易燃物，从而造成电气火灾导致事故扩大。两者功能不一样不能相互替代。
想一想
　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
练习
2、马虎同学为了安装一个插座供晚上学习，他把
家中吊灯开关拆下后引出两条导线，然后接上插座，请
你画出该电路的简图并说明他这样做会有什么现象发生。
1、将图中的电灯和开关正确地连接到电源线上．
