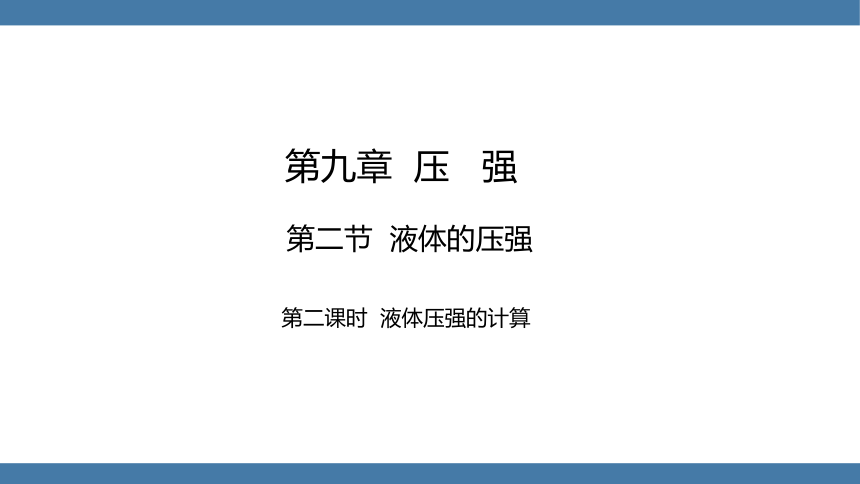

第九章 压 强
第二节 液体的压强
第二课时 液体压强的计算
新课导入
　　三峡大坝的双线五级船闸，
它全长6.4公里，船闸上下落差达
113米，船舶通过船闸要翻越40层
楼房的高度，规模举世无双，是
世界上最大的船闸。这样一个庞
然大物，完全是中国人自己制造
的。

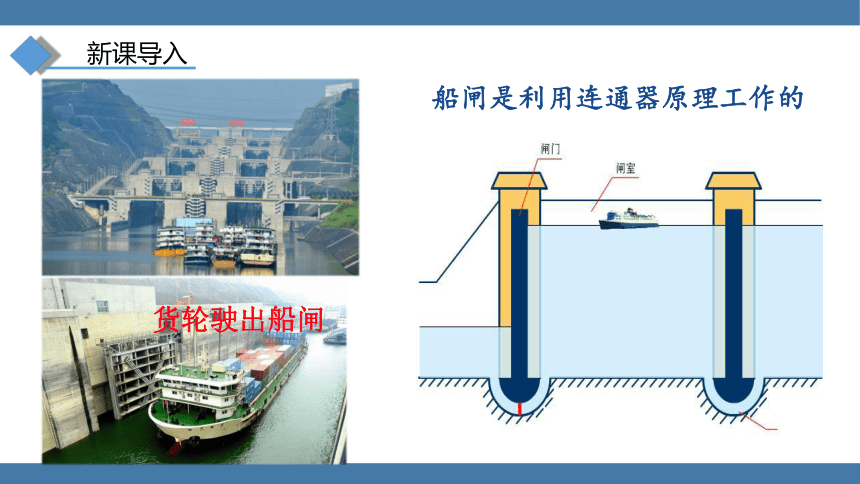

新课导入
货轮驶出船闸
船闸是利用连通器原理工作的

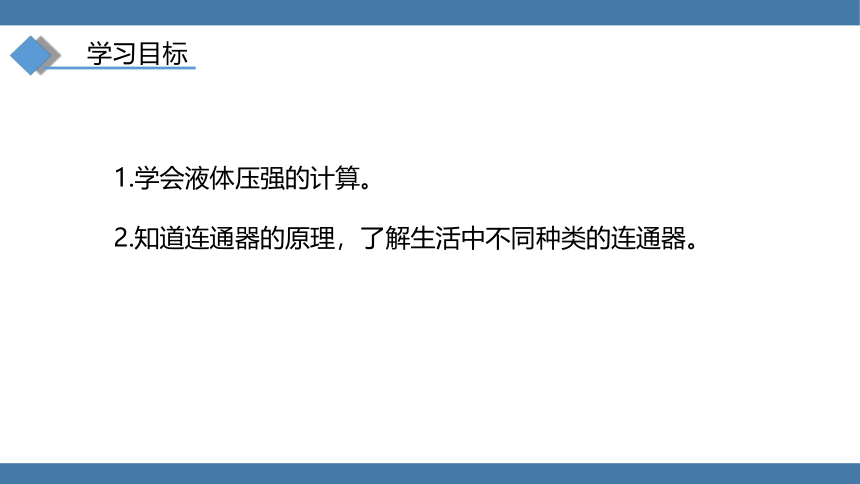

学习目标
1.学会液体压强的计算。
2.知道连通器的原理，了解生活中不同种类的连通器。

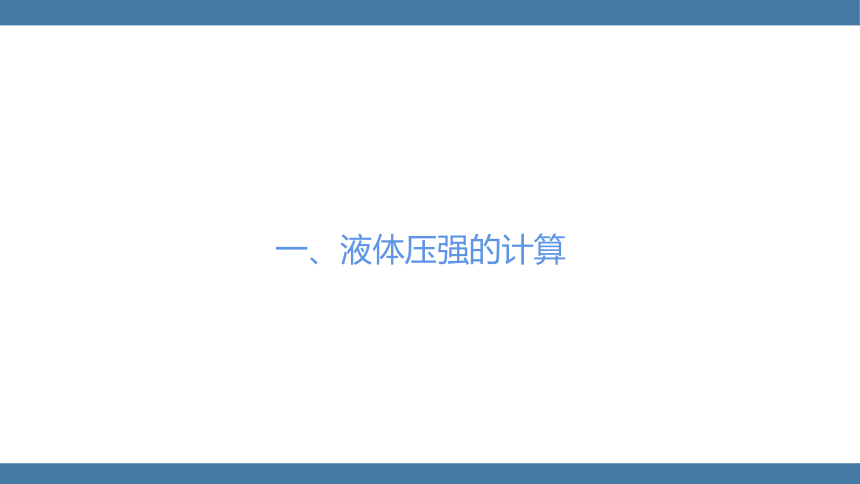

一、液体压强的计算
课堂探究

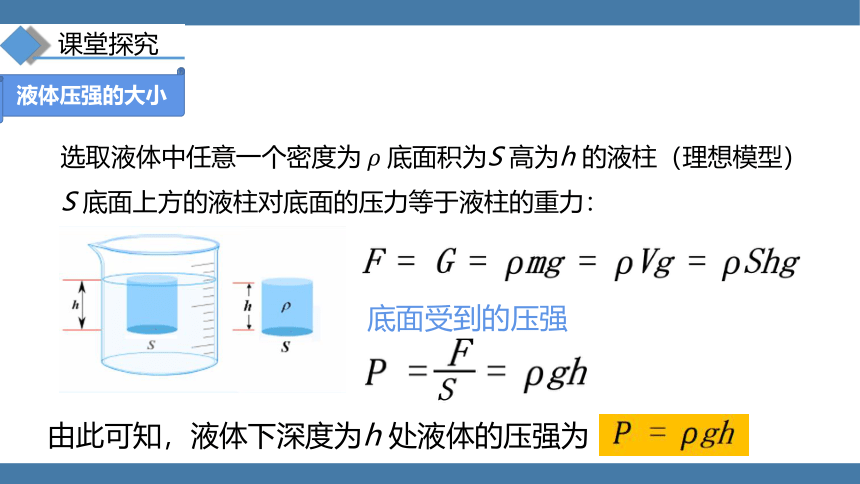

选取液体中任意一个密度为底面积为S 高为h 的液柱（理想模型）S 底面上方的液柱对底面的压力等于液柱的重力：
底面受到的压强
由此可知，液体下深度为h 处液体的压强为

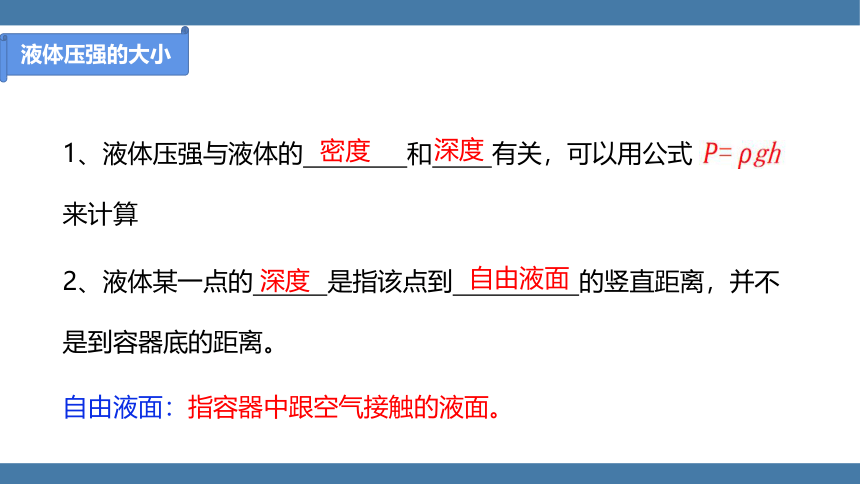

液体压强的大小
1、液体压强与液体的 和 有关，可以用公式
来计算
2、液体某一点的 是指该点到 的竖直距离，并不是到容器底的距离。
自由液面：指容器中跟空气接触的液面。
密度
深度
深度
自由液面

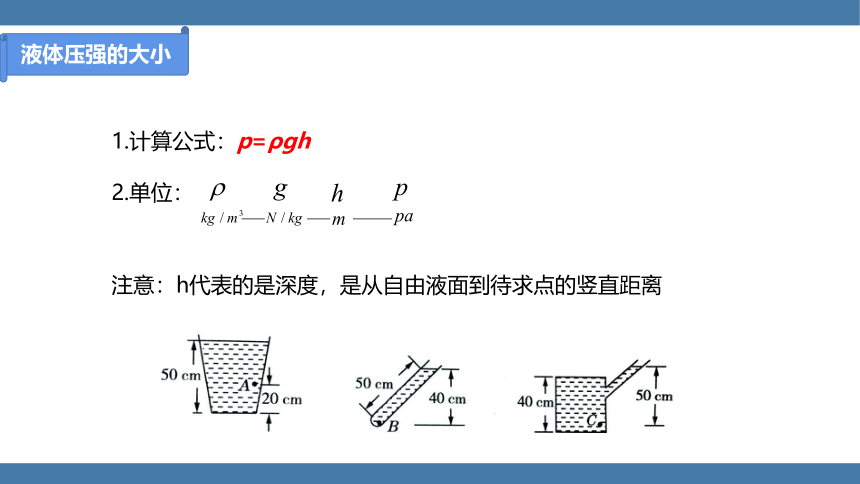

液体压强的大小
1.计算公式：p=ρgh
2.单位：
注意：h代表的是深度，是从自由液面到待求点的竖直距离

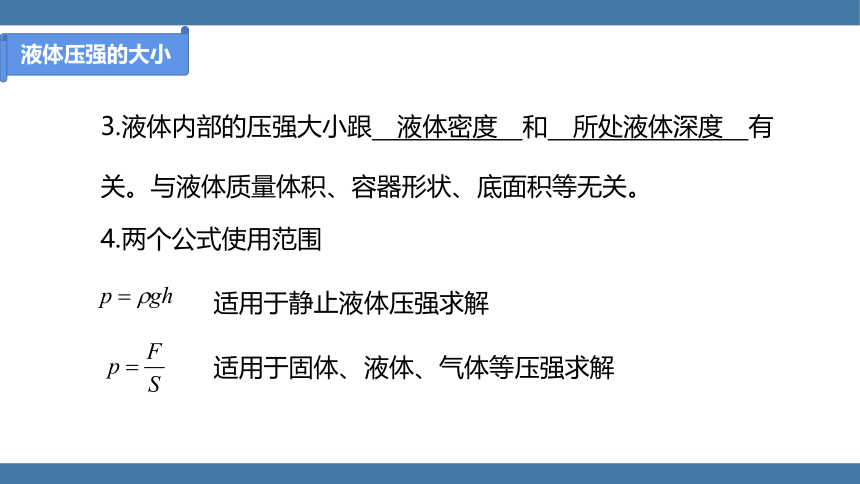

液体压强的大小
4.两个公式使用范围
适用于静止液体压强求解
适用于固体、液体、气体等压强求解
3.液体内部的压强大小跟　液体密度　和　所处液体深度　有关。与液体质量体积、容器形状、底面积等无关。
液体压强的大小
牛刀小试
1、如图所示，容器内装有h=20cm高的水，h1=12cm,求：
（1）容器底部受到的压强
（2）A点的压强（g=10N/kg）
解：由题意确定容器底的深度为h=20cm=0.2m0cm-12cm=8cm=0.08m
A点的深度为hA=2
牛刀小试
2、液体内部压强的大小由 　 　和 　来决定，如图所示盛水的容器内有a、b、c三点，在这三点液体压强分别为pa、pb、pc，三者相比较，最大的是 　。
液体的密度
Pb
液体的深度
3、装有一定量的水的细玻璃管斜放在水平桌面上，如图所示，g取10 N/kg，则此时水对玻璃管底部的压强为(　　)
A．8×102 Pa
B．1×103 Pa
C．8×104 Pa
D．1×105 Pa
A
牛刀小试
二、连通器
课堂探究
1．上端开口、下端连通的容器叫做连通器。
2．连通器的特点：
（1）底部互相连通；（2）容器上端都开口；（3）与形状无关。
2．连通器的特点：连通器里装同种液体，当液体不流动时，连通器各个部分中的液面总是相平的。
连通器的特点
想一想：下面是常见的连通器，它们都有什么功能？想想看，他们是怎样利用连通器的特点来实现自己功能的？
水壶
排水管的“反水弯”
生活中常见的连通器
地漏
生活中常见的连通器
生活中常见的连通器
水位计
锅炉水位计
生活中常见的连通器
过路涵洞
生活中常见的连通器
自来水供水系统
养殖场自动给水系统
进水阀门
浮球
生活中常见的连通器
容器形状
特点 柱形 上口大 上口小
容器底所受压力与液体重力的关系
液体对容器底的压力大小不一定等于液体重力，在计算或讨论容器底所受压力和压强时，一般要先计算压强，然后计算压力。
F=G液
F＜G液
F＞G液
液体对容器底压力与容器形状的关系
牛刀小试
酒精
盐水
牛刀小试
A
牛刀小试
牛刀小试
牛刀小试
课堂小结
液体压强大小的计算公式
p=ρgh
连通器原理及应用
定义
上端开口、下端连通的容器叫做连通器
特点
连通器里装同种液体且不流动时，连通器各部分中的液面总是相平的。
茶壶、排水管的U形“反水弯”、锅炉水位计、船闸等。
应用
