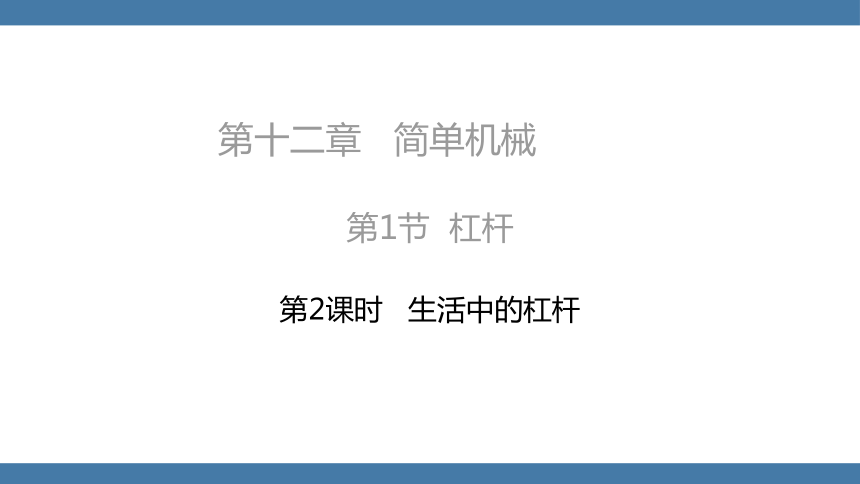

第十二章 简单机械
第1节 杠杆
第2课时 生活中的杠杆

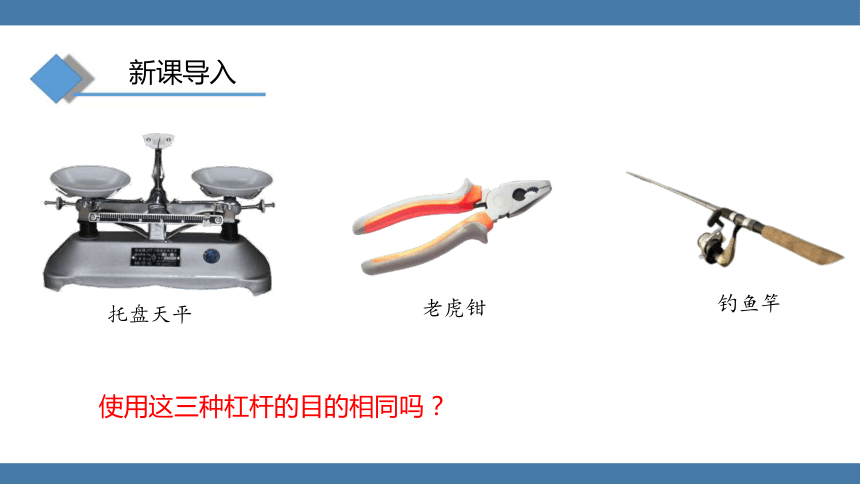

新课导入
使用这三种杠杆的目的相同吗？
托盘天平
老虎钳
钓鱼竿

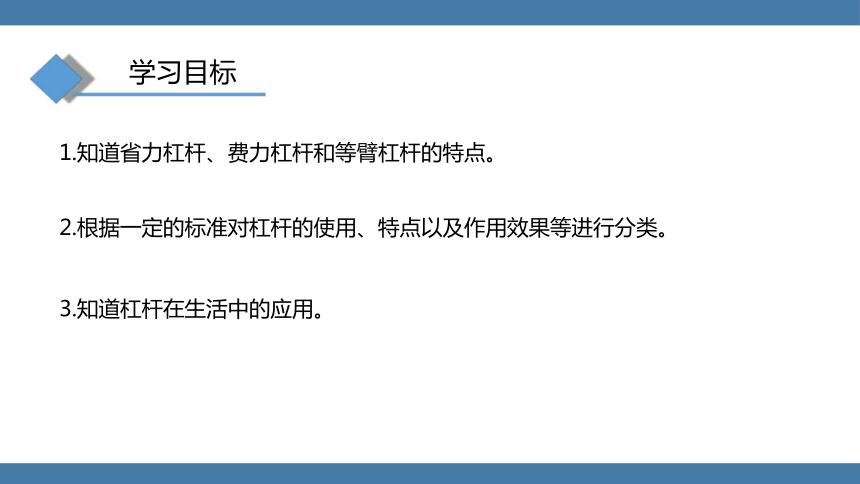

学习目标
1.知道省力杠杆、费力杠杆和等臂杠杆的特点。
2.根据一定的标准对杠杆的使用、特点以及作用效果等进行分类。
3.知道杠杆在生活中的应用。

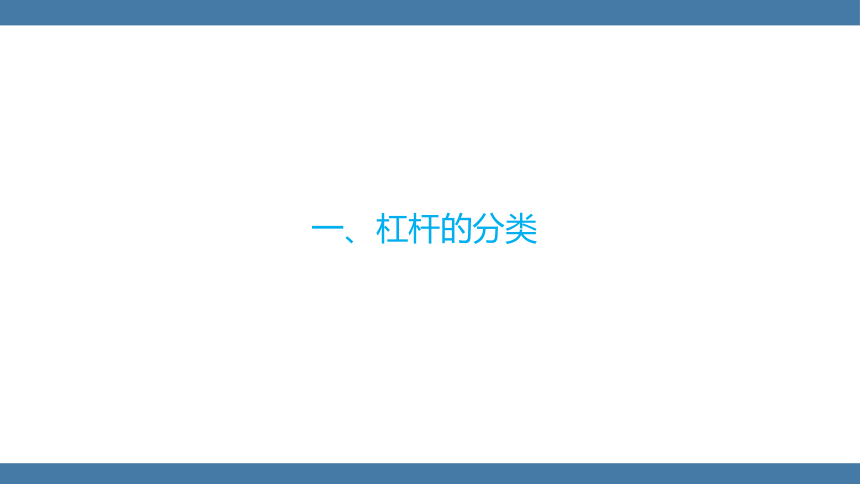

一、杠杆的分类

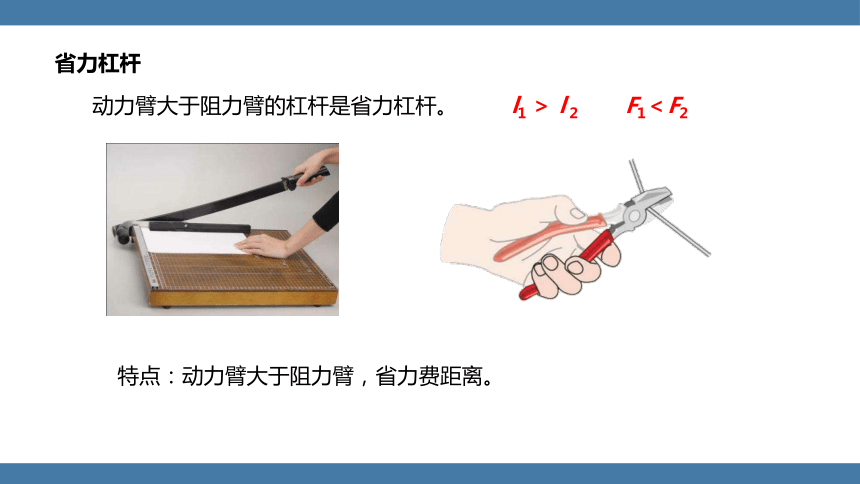

特点：动力臂大于阻力臂，省力费距离。
动力臂大于阻力臂的杠杆是省力杠杆。
l1 ＞ l 2 F1＜F2
省力杠杆

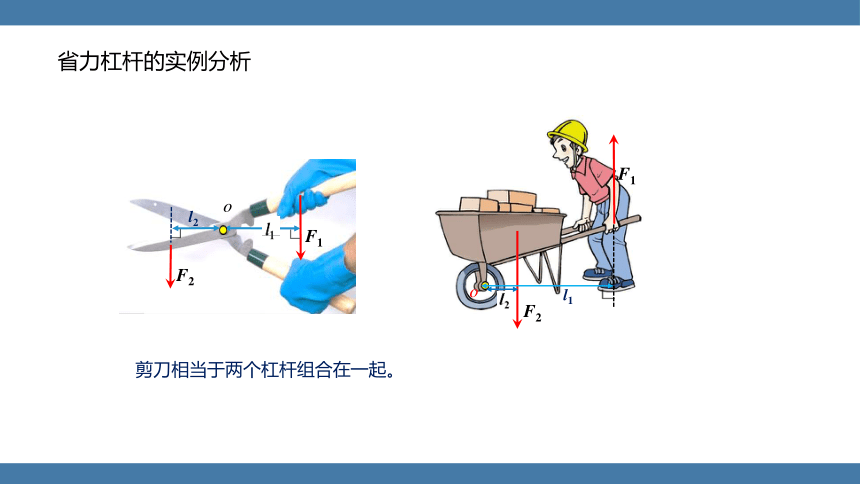

省力杠杆的实例分析
F1
F2
o
o
F2
F1
剪刀相当于两个杠杆组合在一起。
l2
l1

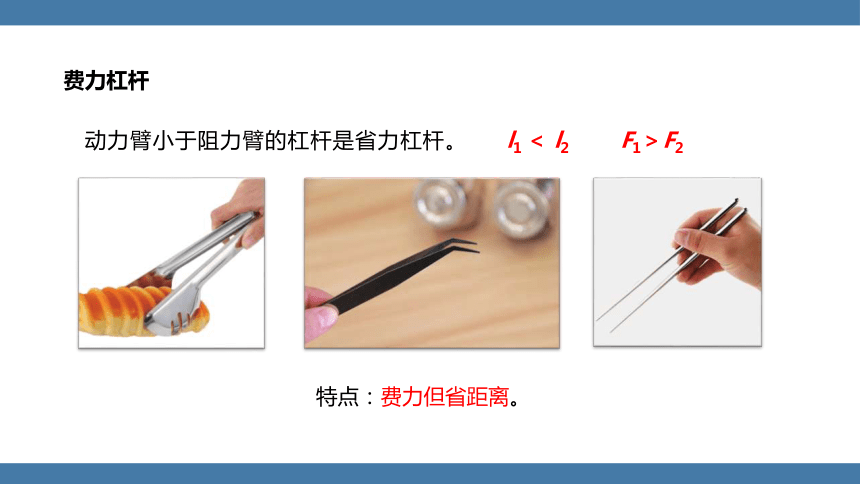

特点：费力但省距离。
l1 ＜ l2 F1＞F2
动力臂小于阻力臂的杠杆是省力杠杆。
费力杠杆

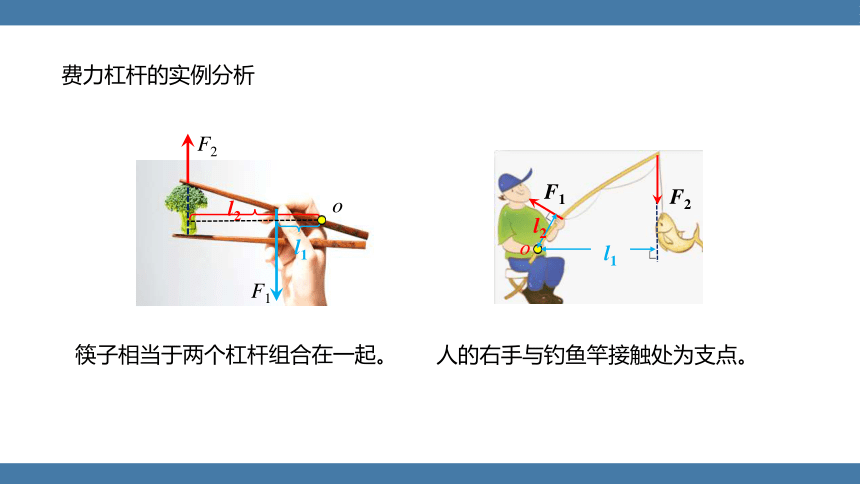

费力杠杆的实例分析
o
F1
F2
F2
l1
l2
l2
l1
筷子相当于两个杠杆组合在一起。
人的右手与钓鱼竿接触处为支点。
o
F1

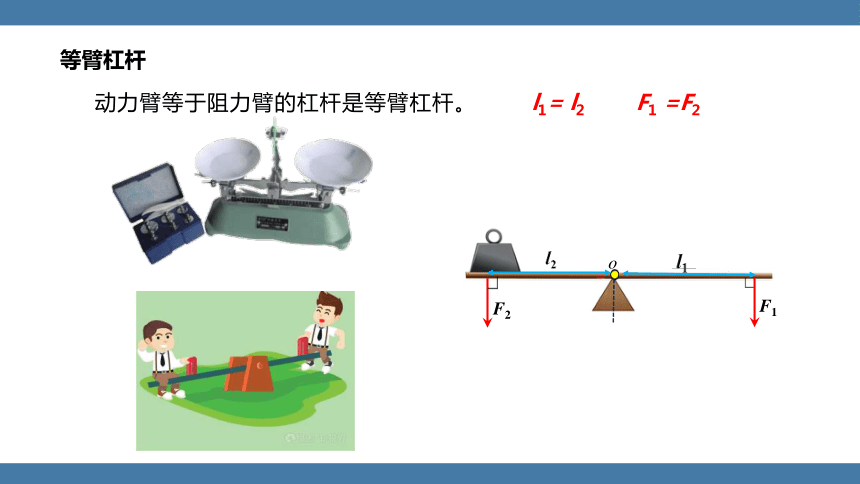

l1= l2 F1 =F2
动力臂等于阻力臂的杠杆是等臂杠杆。
等臂杠杆
o
F1
F2
省力杠杆 费力杠杆 等臂杠杆
概念 动力臂大于阻力臂的杠杆 动力臂小于阻力臂的杠杆 动力臂小于阻力臂的杠杆
特点 省了力，但费了距离 费了力，但省了距离 不省力也不费力
三类杠杆的对比
例 题
1.如图所示的工具中，使用时属于费力杠杆的是（　　）
A.瓶盖起子 B.食品夹 C.起钉 D.核桃夹
B
B
2.各式各样的剪刀都是一对对杠杆。下列剪刀，最适合剪开较硬物体的是(　 　)
他们是什么杠杆？
最大力臂——最小的力
杠杆上离支点（O）最远的点( A )作为作用点，且力的方向与OA垂直，此时所施加的力最小。
F最小
l最大
┴
例 题
3.画出羊角锤起钉时作用在 A 点所用的最小动力 F。
●
O
A
∟
F
●
O
F
∟
G
4.画出把圆桶滚上台阶所用的最小动力 F 。
二、生活中的杠杆
生活中的一些省力杠杆
核桃夹
羊角锤
起子
生活中的一些费力杠杆
扫把
镊子
船桨
人体中的杠杆
F1
F2
O
抬头
杠杆的支点在脊柱顶端。
课堂小结
杠杆的类别与应用
省力杠杆
l1 ＞l2 ，F1＜ F2
费力杠杆
l1 ＜l2 ，F1＞ F2
等臂杠杆
l1 =l2 ， F1= F2
