2022—2023学年物理人教版九年级全一册第18章 电功率 稳中培优训练（含答案）

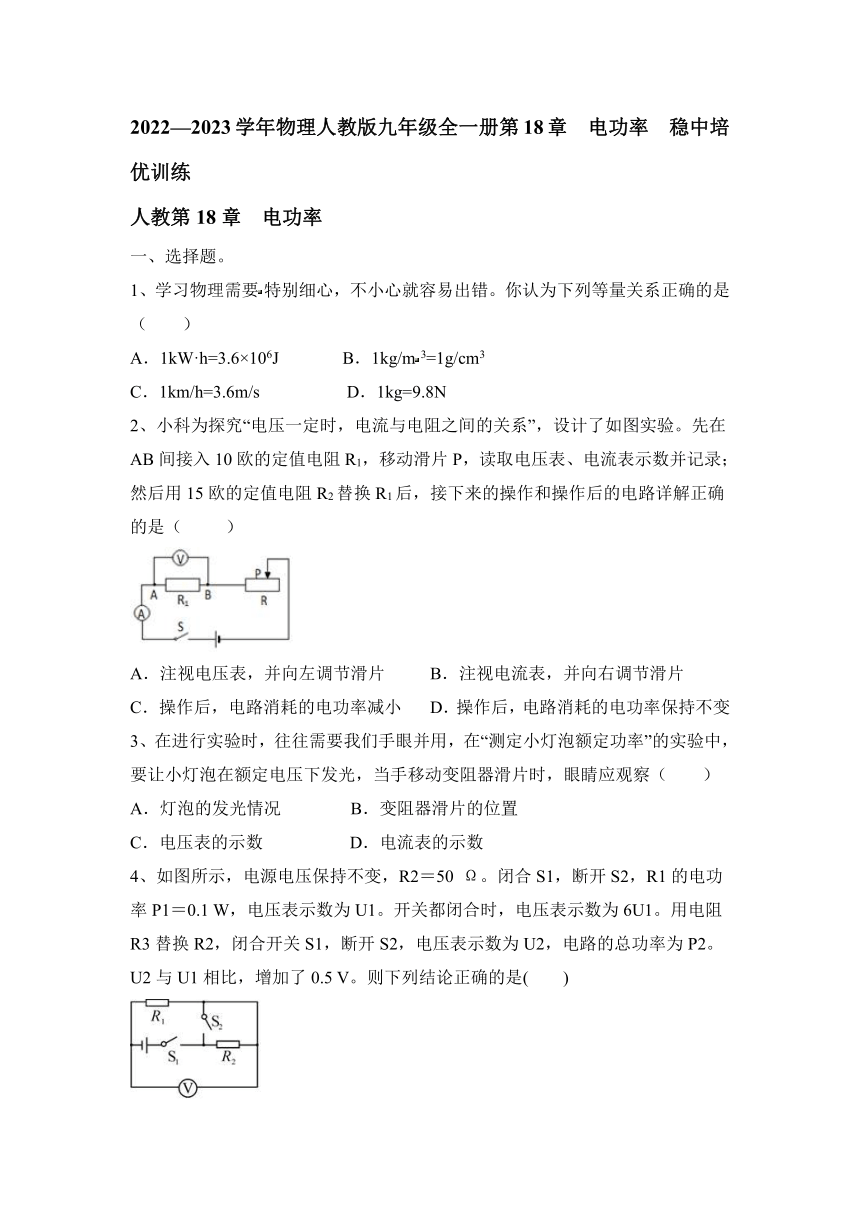

2022—2023学年物理人教版九年级全一册第18章 电功率 稳中培优训练
人教第18章 电功率
一、选择题。
1、学习物理需要特别细心，不小心就容易出错。你认为下列等量关系正确的是 （ ）
A．1kW·h=3.6×106J B．1kg/m3=1g/cm3
C．1km/h=3.6m/s D．1kg=9.8N
2、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
3、在进行实验时，往往需要我们手眼并用，在“测定小灯泡额定功率”的实验中，要让小灯泡在额定电压下发光，当手移动变阻器滑片时，眼睛应观察（　　）
A．灯泡的发光情况 B．变阻器滑片的位置
C．电压表的示数 D．电流表的示数
4、如图所示，电源电压保持不变，R2＝50 Ω。闭合S1，断开S2，R1的电功率P1＝0.1 W，电压表示数为U1。开关都闭合时，电压表示数为6U1。用电阻R3替换R2，闭合开关S1，断开S2，电压表示数为U2，电路的总功率为P2。U2与U1相比，增加了0.5 V。则下列结论正确的是( )
A．R3是110 Ω B．R3是5 Ω
C．P2是0.9 W D．P2是0.65 W

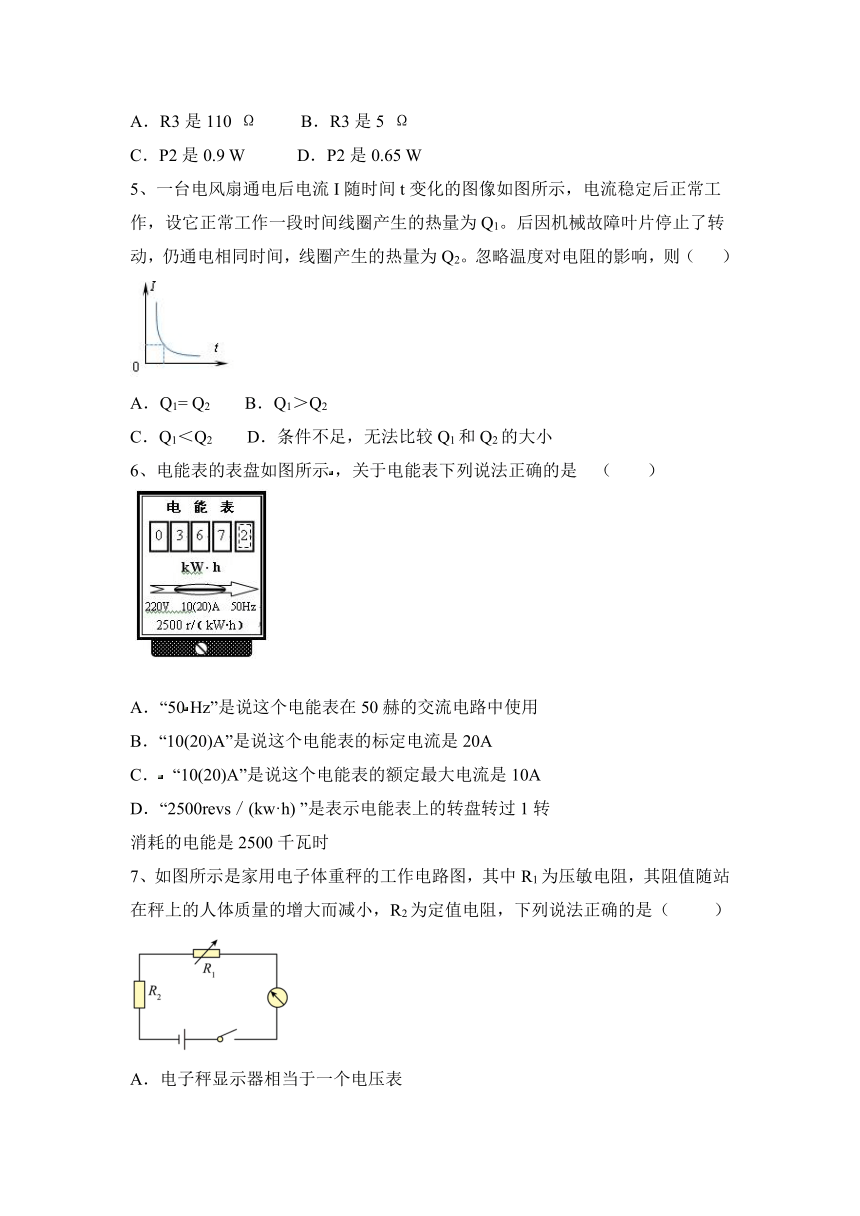

5、一台电风扇通电后电流I随时间t变化的图像如图所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q1。后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q2。忽略温度对电阻的影响，则（ ）
A．Q1= Q2 B．Q1＞Q2
C．Q1＜Q2 D．条件不足，无法比较Q1和Q2的大小
6、电能表的表盘如图所示，关于电能表下列说法正确的是 （ ）
A．“50Hz”是说这个电能表在50赫的交流电路中使用
B．“10(20)A”是说这个电能表的标定电流是20A
C． “10(20)A”是说这个电能表的额定最大电流是10A
D．“2500revs／(kw·h) ”是表示电能表上的转盘转过1转
消耗的电能是2500千瓦时
7、如图所示是家用电子体重秤的工作电路图，其中R1为压敏电阻，其阻值随站在秤上的人体质量的增大而减小，R2为定值电阻，下列说法正确的是（ ）
A．电子秤显示器相当于一个电压表
B．人体质量越大，电路中消耗的电功率越大
C．人体质量越大，R2两端的电压越小
D．人体质量越大，电子秤的示数越小

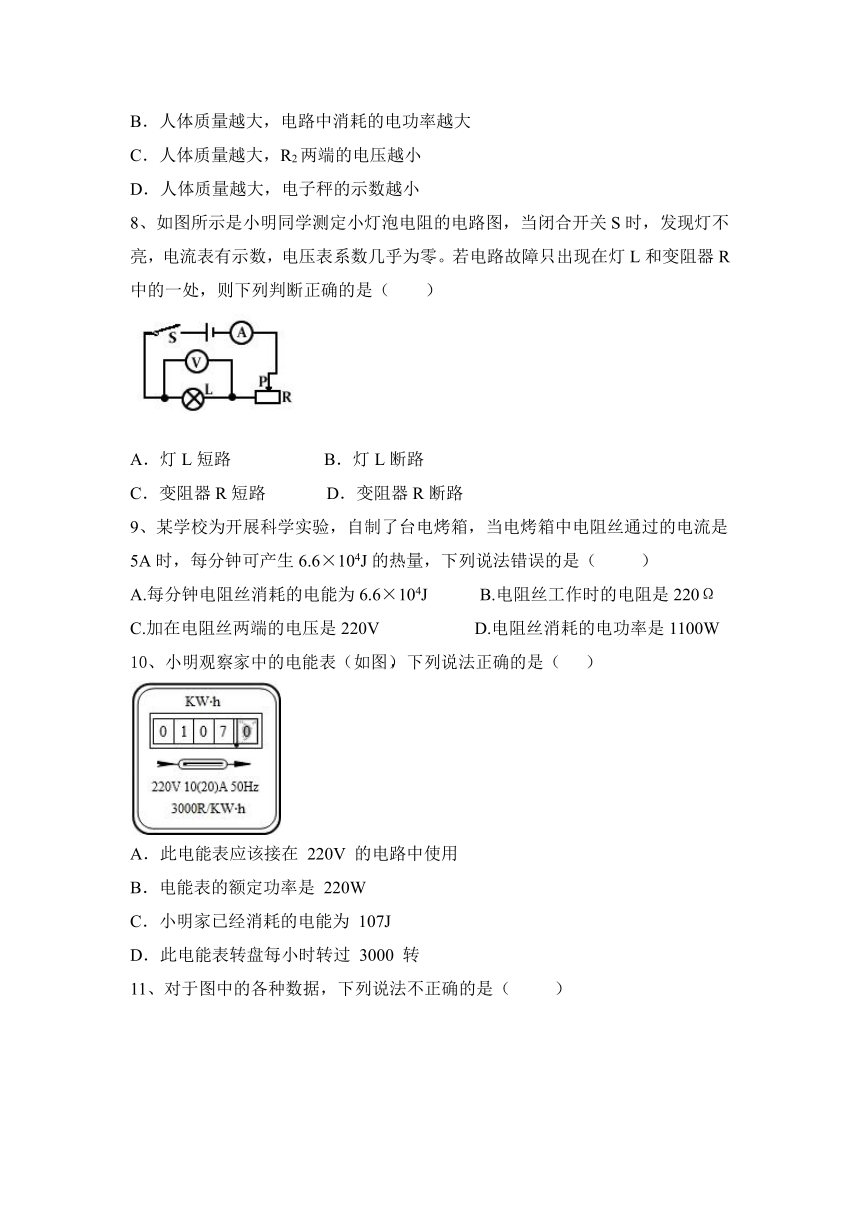

8、如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表有示数，电压表系数几乎为零。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路 B．灯L断路
C．变阻器R短路 D．变阻器R断路
9、某学校为开展科学实验，自制了台电烤箱，当电烤箱中电阻丝通过的电流是5A时，每分钟可产生6.6×104J的热量，下列说法错误的是（ ）
A.每分钟电阻丝消耗的电能为6.6×104J B.电阻丝工作时的电阻是220Ω
C.加在电阻丝两端的电压是220V D.电阻丝消耗的电功率是1100W
10、小明观察家中的电能表（如图），下列说法正确的是（ ）
A．此电能表应该接在 220V 的电路中使用
B．电能表的额定功率是 220W
C．小明家已经消耗的电能为 107J
D．此电能表转盘每小时转过 3000 转

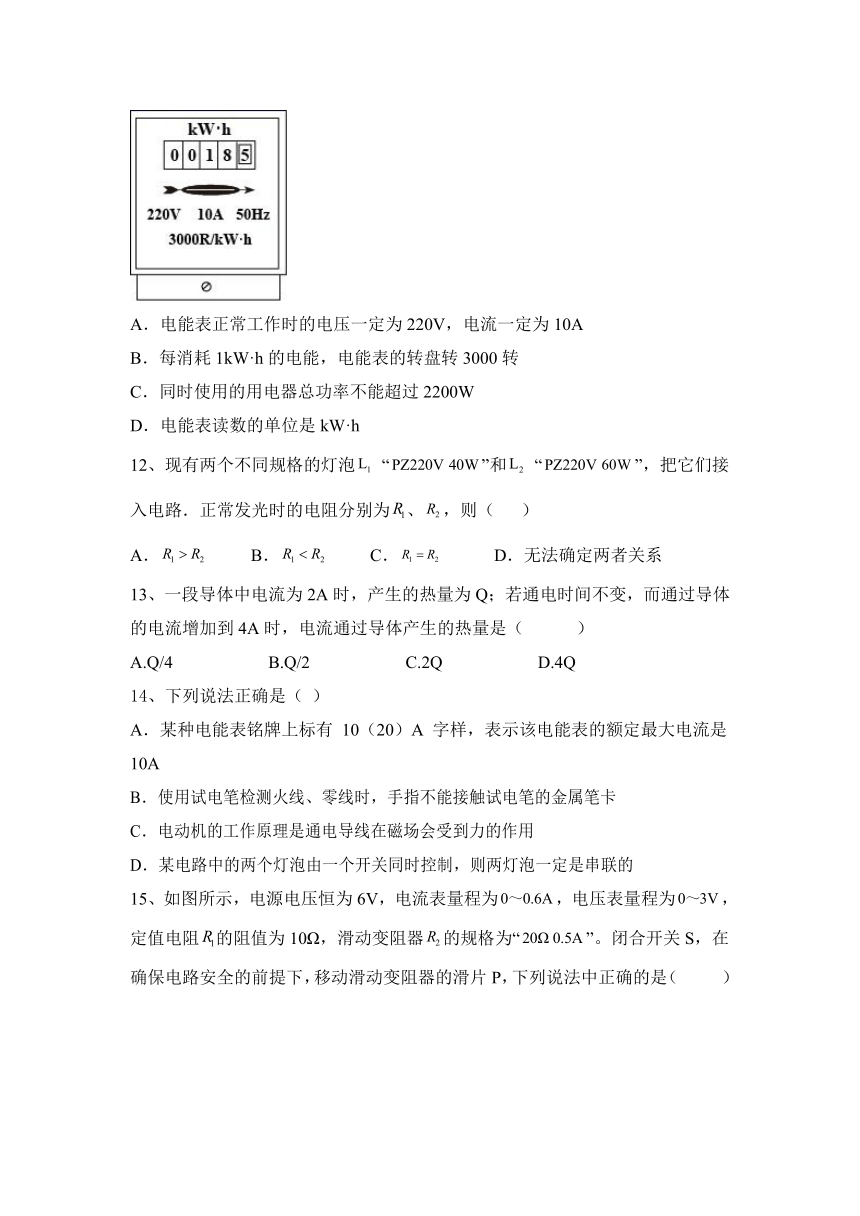

11、对于图中的各种数据，下列说法不正确的是（ ）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h
12、现有两个不同规格的灯泡 “”和 “”，把它们接入电路．正常发光时的电阻分别为、，则（ ）
A． B． C． D．无法确定两者关系
13、一段导体中电流为2A时，产生的热量为Q；若通电时间不变，而通过导体的电流增加到4A时，电流通过导体产生的热量是（ ）
A.Q/4 B.Q/2 C.2Q D.4Q
14、下列说法正确是（ ）
A．某种电能表铭牌上标有 10（20）A 字样，表示该电能表的额定最大电流是 10A
B．使用试电笔检测火线、零线时，手指不能接触试电笔的金属笔卡
C．电动机的工作原理是通电导线在磁场会受到力的作用
D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的

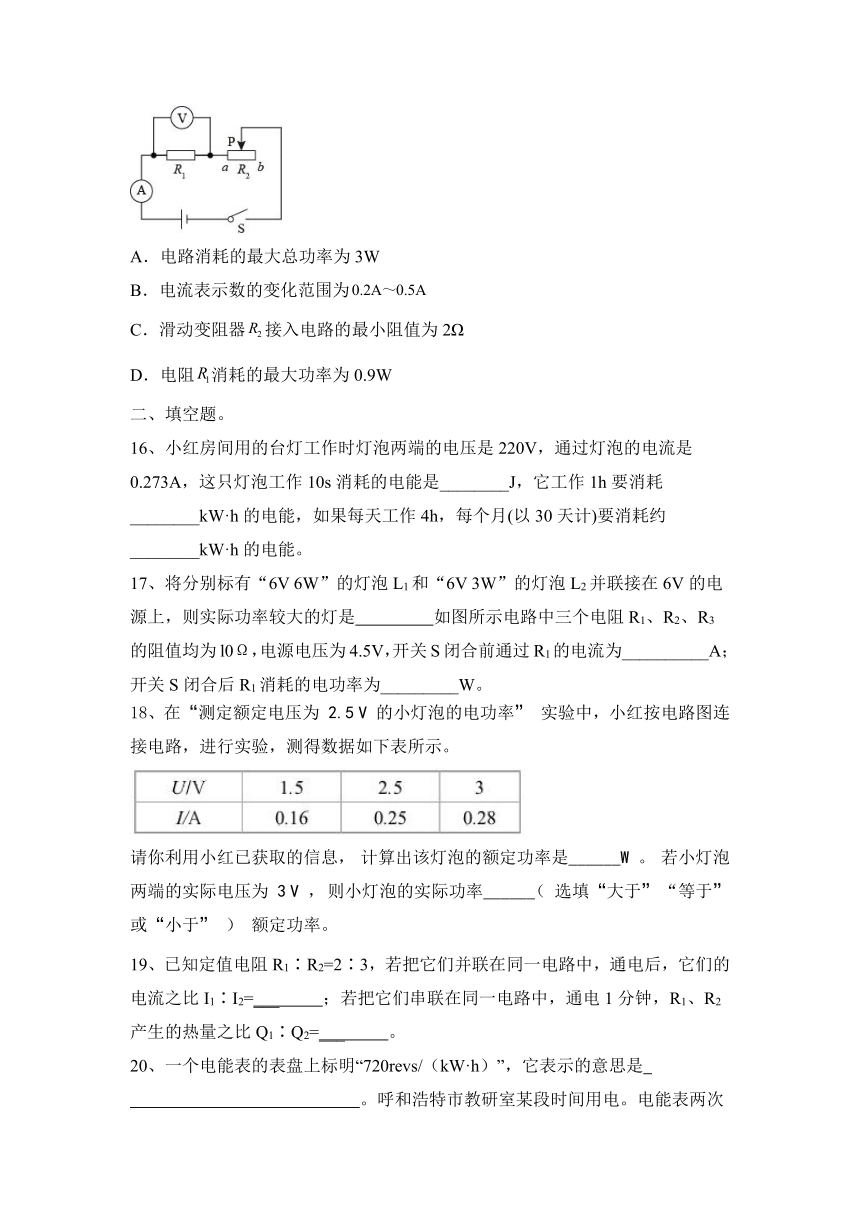

15、如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为
C．滑动变阻器接入电路的最小阻值为2Ω
D．电阻消耗的最大功率为0.9W
二、填空题。
16、小红房间用的台灯工作时灯泡两端的电压是220V，通过灯泡的电流是0.273A，这只灯泡工作10s消耗的电能是________J，它工作1h要消耗________kW·h的电能，如果每天工作4h，每个月(以30天计)要消耗约________kW·h的电能。
17、将分别标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2并联接在6V的电源上，则实际功率较大的灯是 如图所示电路中三个电阻R1、R2、R3的阻值均为l0Ω，电源电压为4.5V，开关S闭合前通过R1的电流为__________A；开关S闭合后R1消耗的电功率为_________W。
18、在“测定额定电压为 2.5 V 的小灯泡的电功率” 实验中，小红按电路图连接电路，进行实验，测得数据如下表所示。
请你利用小红已获取的信息， 计算出该灯泡的额定功率是______W 。 若小灯泡两端的实际电压为 3 V ， 则小灯泡的实际功率______（ 选填“大于” “等于” 或“小于” ） 额定功率。
19、已知定值电阻R1∶R2=2∶3，若把它们并联在同一电路中，通电后，它们的电流之比I1∶I2=___ ；若把它们串联在同一电路中，通电1分钟，R1、R2产生的热量之比Q1∶Q2=___ 。
20、一个电能表的表盘上标明“720revs/（kW·h）”，它表示的意思是 。呼和浩特市教研室某段时间用电。电能表两次示数如图所示，该时间段该地区每度电电费为1.2元，这段时间需要缴付电费 元。
21、用电器________工作时的电压叫做额定电压，在额定电压下工作时的电功率叫做____________。而实际功率是指用电器在____________下的电功率。
22、在“测定小灯泡的电功率”的实验中，电源由几节干电池组成(即电源电压为1.5 V的整数倍且保持不变)，待测小灯泡标有“2.2 V”字样，滑动变阻器标有“50 Ω　1 A”的字样。
(1)实验电路如图甲所示，请在图中的〇内填入电表，使之成为正确的电路。
(2)实验中，当电压表示数为________V时，小灯泡正常发光，此时电流表的指针如图乙所示，为________A，小灯泡的额定功率为________W。
23、据报道：近几年有许多重大火灾都是因线路连接处接触不良所造成的，教训十分深刻．线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时，该处的电阻将______（减小/增大），电流通过该接触处产生的热量______（减少/增多），从而使局部温度升高，同时接触处的电阻又将随着温度的升高而______（减小/增大），从而形成电热的逐步积累和恶性循环，以致引发火灾．
三、实验题。
24、如图所示，探究“电流通过导体产生热量的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与
　 　 大小是否有关的装置。
（3）实验中通过观察　 　 的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　 　。
A.探究电流与电压、电阻的关系
B.用铁屑显示磁体周围磁场分布
C.研究光的传播时，引入“光线”
D.扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　 　 。
25、在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示：
请你用笔画线代替导线，将图甲中的电压表接在灯泡两端。 。
正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，电压表示数等于电源电压，其故障可能是 __ 。
排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向 端移动，使电压表的示数为 V。
移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 __ W。
四、计算题。
26、某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图象如图所示．（C水=4.2×103J/（kg ℃），试求：
（1）加热过程中水吸收的热量是多少？
（2）加热时电水壶的热效率是多少？
（3）保温状态下，电水壶消耗的电能是多少焦？
27、下图是某品牌车载电饭煲简化后的电路原理图，直流电源的电压为，R1、R2均为电热丝。当只闭合S1时是保温挡，功率为96W；当S1、S2都闭合时为加热挡，功率为300W。求：
（1）在加热挡工作时，工作100秒电路中消耗的电能；
（2）R1的阻值；
（3）在保温挡时，R2的电功率。
2022—2023学年物理人教版九年级全一册第18章 电功率 稳中培优训练
人教第18章 电功率
一、选择题。
1、学习物理需要特别细心，不小心就容易出错。你认为下列等量关系正确的是 （ ）
A．1kW·h=3.6×106J B．1kg/m3=1g/cm3
C．1km/h=3.6m/s D．1kg=9.8N
【答案】A
2、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
【答案】C
3、在进行实验时，往往需要我们手眼并用，在“测定小灯泡额定功率”的实验中，要让小灯泡在额定电压下发光，当手移动变阻器滑片时，眼睛应观察（　　）
A．灯泡的发光情况 B．变阻器滑片的位置
C．电压表的示数 D．电流表的示数
【答案】C
4、如图所示，电源电压保持不变，R2＝50 Ω。闭合S1，断开S2，R1的电功率P1＝0.1 W，电压表示数为U1。开关都闭合时，电压表示数为6U1。用电阻R3替换R2，闭合开关S1，断开S2，电压表示数为U2，电路的总功率为P2。U2与U1相比，增加了0.5 V。则下列结论正确的是( )
A．R3是110 Ω B．R3是5 Ω
C．P2是0.9 W D．P2是0.65 W
【答案】C
5、一台电风扇通电后电流I随时间t变化的图像如图所示，电流稳定后正常工作，设它正常工作一段时间线圈产生的热量为Q1。后因机械故障叶片停止了转动，仍通电相同时间，线圈产生的热量为Q2。忽略温度对电阻的影响，则（ ）
A．Q1= Q2 B．Q1＞Q2
C．Q1＜Q2 D．条件不足，无法比较Q1和Q2的大小
【答案】C
6、电能表的表盘如图所示，关于电能表下列说法正确的是 （ ）
A．“50Hz”是说这个电能表在50赫的交流电路中使用
B．“10(20)A”是说这个电能表的标定电流是20A
C． “10(20)A”是说这个电能表的额定最大电流是10A
D．“2500revs／(kw·h) ”是表示电能表上的转盘转过1转
消耗的电能是2500千瓦时
【答案】A
7、如图所示是家用电子体重秤的工作电路图，其中R1为压敏电阻，其阻值随站在秤上的人体质量的增大而减小，R2为定值电阻，下列说法正确的是（ ）
A．电子秤显示器相当于一个电压表
B．人体质量越大，电路中消耗的电功率越大
C．人体质量越大，R2两端的电压越小
D．人体质量越大，电子秤的示数越小
【答案】B
8、如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表有示数，电压表系数几乎为零。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（ ）
A．灯L短路 B．灯L断路
C．变阻器R短路 D．变阻器R断路
【答案】A
9、某学校为开展科学实验，自制了台电烤箱，当电烤箱中电阻丝通过的电流是5A时，每分钟可产生6.6×104J的热量，下列说法错误的是（ ）
A.每分钟电阻丝消耗的电能为6.6×104J B.电阻丝工作时的电阻是220Ω
C.加在电阻丝两端的电压是220V D.电阻丝消耗的电功率是1100W
【答案】B
10、小明观察家中的电能表（如图），下列说法正确的是（ ）
A．此电能表应该接在 220V 的电路中使用
B．电能表的额定功率是 220W
C．小明家已经消耗的电能为 107J
D．此电能表转盘每小时转过 3000 转
【答案】A
11、对于图中的各种数据，下列说法不正确的是（ ）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h
【答案】A
12、现有两个不同规格的灯泡 “”和 “”，把它们接入电路．正常发光时的电阻分别为、，则（ ）
A． B． C． D．无法确定两者关系
【答案】A
13、一段导体中电流为2A时，产生的热量为Q；若通电时间不变，而通过导体的电流增加到4A时，电流通过导体产生的热量是（ ）
A.Q/4 B.Q/2 C.2Q D.4Q
【答案】D
14、下列说法正确是（ ）
A．某种电能表铭牌上标有 10（20）A 字样，表示该电能表的额定最大电流是 10A
B．使用试电笔检测火线、零线时，手指不能接触试电笔的金属笔卡
C．电动机的工作原理是通电导线在磁场会受到力的作用
D．某电路中的两个灯泡由一个开关同时控制，则两灯泡一定是串联的
【答案】C
15、如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（ ）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为
C．滑动变阻器接入电路的最小阻值为2Ω
D．电阻消耗的最大功率为0.9W
【答案】D
二、填空题。
16、小红房间用的台灯工作时灯泡两端的电压是220V，通过灯泡的电流是0.273A，这只灯泡工作10s消耗的电能是________J，它工作1h要消耗________kW·h的电能，如果每天工作4h，每个月(以30天计)要消耗约________kW·h的电能。
【答案】600.6 0.06 7.2
17、将分别标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2并联接在6V的电源上，则实际功率较大的灯是 如图所示电路中三个电阻R1、R2、R3的阻值均为l0Ω，电源电压为4.5V，开关S闭合前通过R1的电流为__________A；开关S闭合后R1消耗的电功率为_________W。
【答案】0.225 0.9
18、在“测定额定电压为 2.5 V 的小灯泡的电功率” 实验中，小红按电路图连接电路，进行实验，测得数据如下表所示。
请你利用小红已获取的信息， 计算出该灯泡的额定功率是______W 。 若小灯泡两端的实际电压为 3 V ， 则小灯泡的实际功率______（ 选填“大于” “等于” 或“小于” ） 额定功率。
【答案】0.625　大于
19、已知定值电阻R1∶R2=2∶3，若把它们并联在同一电路中，通电后，它们的电流之比I1∶I2=___ ；若把它们串联在同一电路中，通电1分钟，R1、R2产生的热量之比Q1∶Q2=___ 。
【答案】3∶2 2∶3
20、一个电能表的表盘上标明“720revs/（kW·h）”，它表示的意思是 。呼和浩特市教研室某段时间用电。电能表两次示数如图所示，该时间段该地区每度电电费为1.2元，这段时间需要缴付电费 元。
【答案】每消耗1kW h的电能，表盘转过720转；383.64
21、用电器________工作时的电压叫做额定电压，在额定电压下工作时的电功率叫做____________。而实际功率是指用电器在____________下的电功率。
【答案】正常　额定功率　实际电压　
22、在“测定小灯泡的电功率”的实验中，电源由几节干电池组成(即电源电压为1.5 V的整数倍且保持不变)，待测小灯泡标有“2.2 V”字样，滑动变阻器标有“50 Ω　1 A”的字样。
(1)实验电路如图甲所示，请在图中的〇内填入电表，使之成为正确的电路。
(2)实验中，当电压表示数为________V时，小灯泡正常发光，此时电流表的指针如图乙所示，为________A，小灯泡的额定功率为________W。
【答案】 (1)如图所示：
(2)2.2　0.3　0.66
23、据报道：近几年有许多重大火灾都是因线路连接处接触不良所造成的，教训十分深刻．线路连接处接触不良引起火灾的原因是：当线路连接处接触不良时，该处的电阻将______（减小/增大），电流通过该接触处产生的热量______（减少/增多），从而使局部温度升高，同时接触处的电阻又将随着温度的升高而______（减小/增大），从而形成电热的逐步积累和恶性循环，以致引发火灾．
【答案】增大 增多 增大
三、实验题。
24、如图所示，探究“电流通过导体产生热量的多少与什么因素有关”的实验装置。两个透明容器中封闭着等量的空气，且都有一段电阻丝。将透明容器与U形管相连，接入电路。
（1）组装之前，U形管内注入适量红墨水，U形管　 　（选填“属于”或“不属于”）连通器。
（2）图甲是探究在通电时间相同和　 　相同的情况下，导体产生的热量与
　 　 大小是否有关的装置。
（3）实验中通过观察　 　 的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列研究实例采用研究方法与此相同的是　 　 　。
A.探究电流与电压、电阻的关系
B.用铁屑显示磁体周围磁场分布
C.研究光的传播时，引入“光线”
D.扩散现象表明分子在不停地做无规则运动
（4）由图乙所示，电流表的示数为　 　A，在这种情况下，右侧容器中定值电阻在10s内产生的热量是　 　J。
（5）某实验小组发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是　 　 　 。
【答案】（1）属于 （2）电流；电阻 （3）U型管液面高度差；BD
（4）2；200 （5）透明容器密闭性不好
25、在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示：
请你用笔画线代替导线，将图甲中的电压表接在灯泡两端。 。
正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，电压表示数等于电源电压，其故障可能是 __ 。
排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向 端移动，使电压表的示数为 V。
移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U图像，根据图像信息，可计算出小灯泡的额定功率是 __ W。
【答案】如图所示：
灯丝断路 B 2.5 0.75
四、计算题。
26、某电水壶有加热档和保温档，现盛有2kg温度为20℃的水，接在220V家庭电路给水加热，通电10min水到达100℃，电水壶自动进入保温状态，它正常工作时的功率和时间的关系图象如图所示．（C水=4.2×103J/（kg ℃），试求：
（1）加热过程中水吸收的热量是多少？
（2）加热时电水壶的热效率是多少？
（3）保温状态下，电水壶消耗的电能是多少焦？
【答案】（1）6.72×105J； （2）93.3%； （3）24000焦
27、下图是某品牌车载电饭煲简化后的电路原理图，直流电源的电压为，R1、R2均为电热丝。当只闭合S1时是保温挡，功率为96W；当S1、S2都闭合时为加热挡，功率为300W。求：
（1）在加热挡工作时，工作100秒电路中消耗的电能；
（2）R1的阻值；
（3）在保温挡时，R2的电功率。
【答案】（1）30000J； （2）0.48Ω； （3）65.28W。
