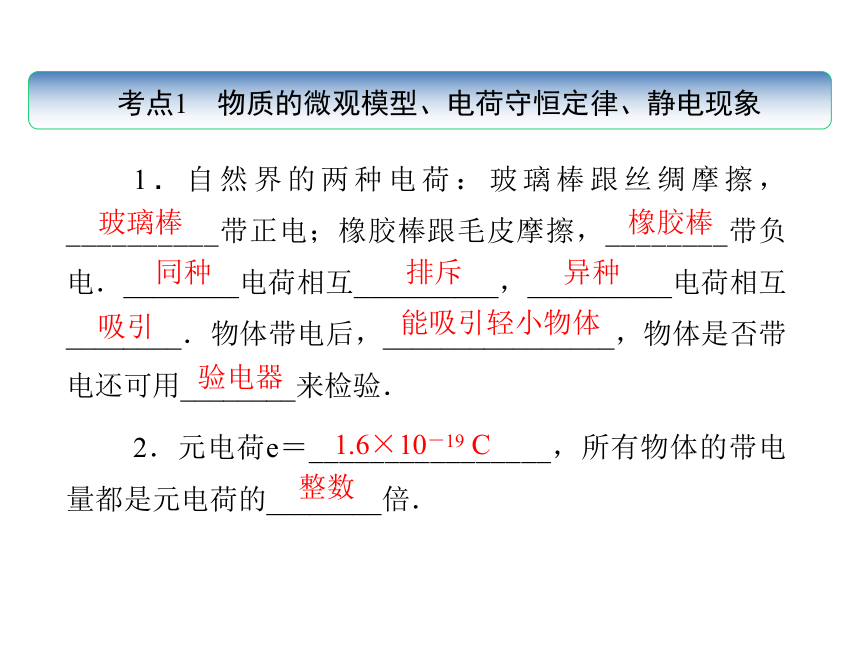

课件60张PPT。专题十三　电磁现象与规律考点1 物质的微观模型、电荷守恒定律、静电现象1．自然界的两种电荷：玻璃棒跟丝绸摩擦， __________带正电；橡胶棒跟毛皮摩擦，________带负电．________电荷相互__________，__________电荷相互________．物体带电后，________________，物体是否带电还可用________来检验．

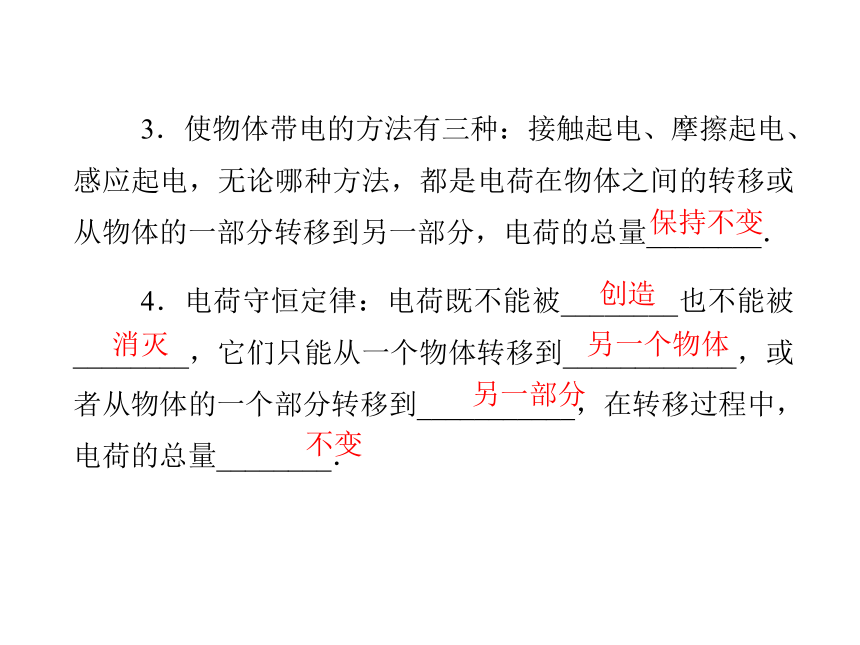

2．元电荷e＝________________，所有物体的带电量都是元电荷的________倍．玻璃棒橡胶棒同种排斥异种吸引能吸引轻小物体验电器1.6×10－19 C整数3．使物体带电的方法有三种：接触起电、摩擦起电、感应起电，无论哪种方法，都是电荷在物体之间的转移或从物体的一部分转移到另一部分，电荷的总量________．

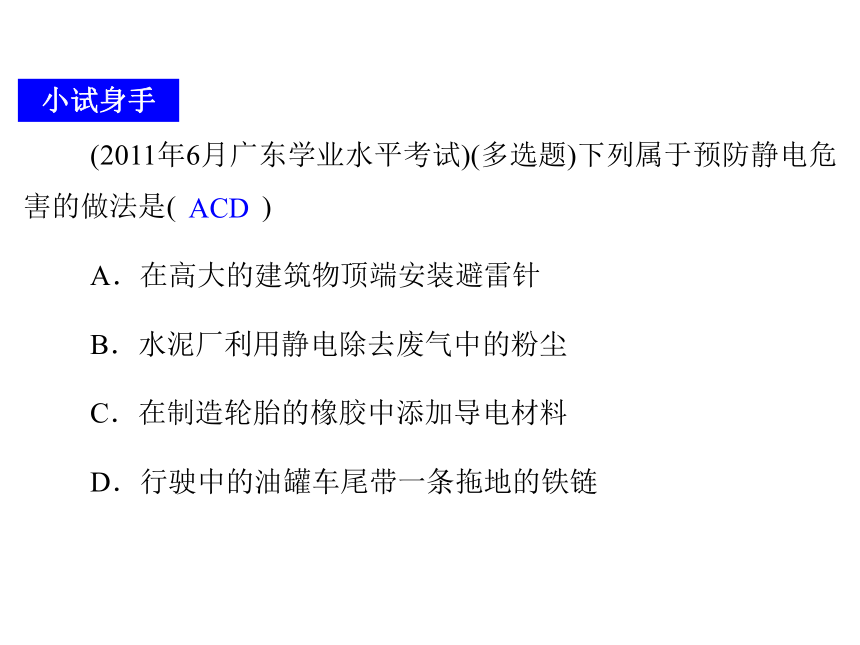

4．电荷守恒定律：电荷既不能被________也不能被________，它们只能从一个物体转移到____________，或者从物体的一个部分转移到___________，在转移过程中，电荷的总量________．保持不变创造消灭另一个物体另一部分不变小试身手(2011年6月广东学业水平考试)(多选题)下列属于预防静电危害的做法是(　　 )
A．在高大的建筑物顶端安装避雷针
B．水泥厂利用静电除去废气中的粉尘
C．在制造轮胎的橡胶中添加导电材料

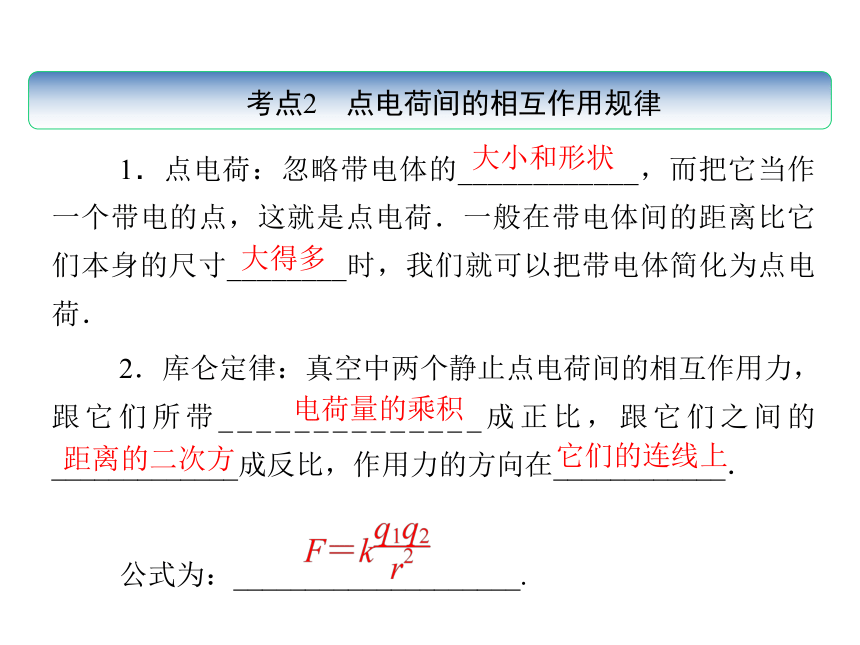

D．行驶中的油罐车尾带一条拖地的铁链ACD考点2 点电荷间的相互作用规律1．点电荷：忽略带电体的____________，而把它当作一个带电的点，这就是点电荷．一般在带电体间的距离比它们本身的尺寸________时，我们就可以把带电体简化为点电荷．
2．库仑定律：真空中两个静止点电荷间的相互作用力，跟它们所带______________成正比，跟它们之间的_____________成反比，作用力的方向在____________．

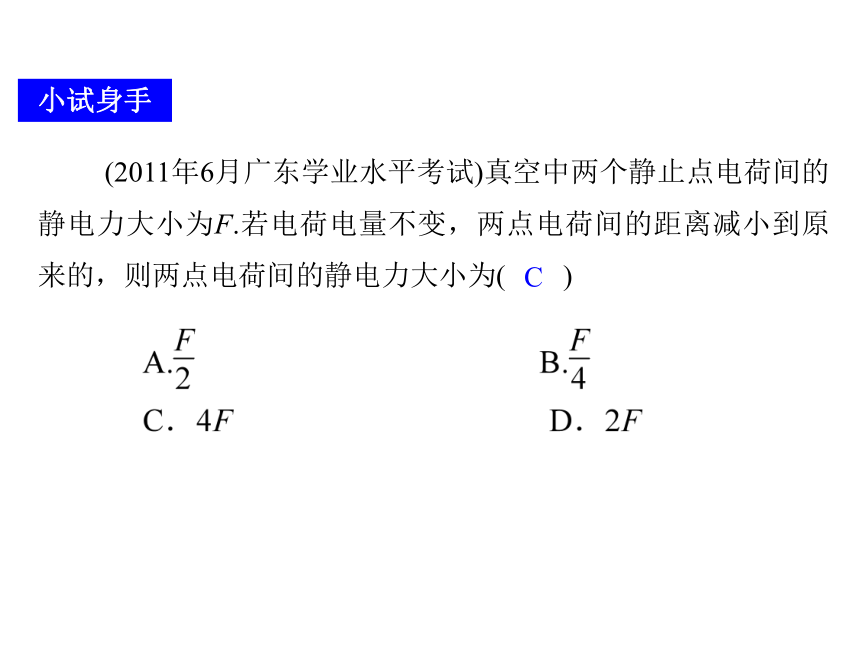

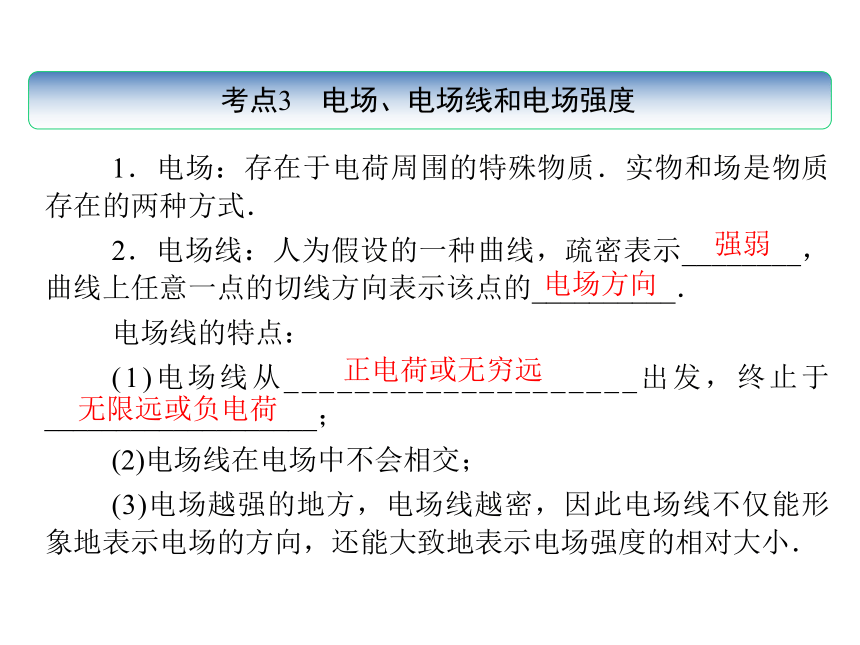

公式为：____________________.大小和形状大得多电荷量的乘积距离的二次方它们的连线上小试身手(2011年6月广东学业水平考试)真空中两个静止点电荷间的静电力大小为F.若电荷电量不变，两点电荷间的距离减小到原来的，则两点电荷间的静电力大小为(　　)C考点3 电场、电场线和电场强度1．电场：存在于电荷周围的特殊物质．实物和场是物质存在的两种方式．
2．电场线：人为假设的一种曲线，疏密表示________，曲线上任意一点的切线方向表示该点的__________．
电场线的特点：
(1)电场线从____________________出发，终止于___________________；
(2)电场线在电场中不会相交；

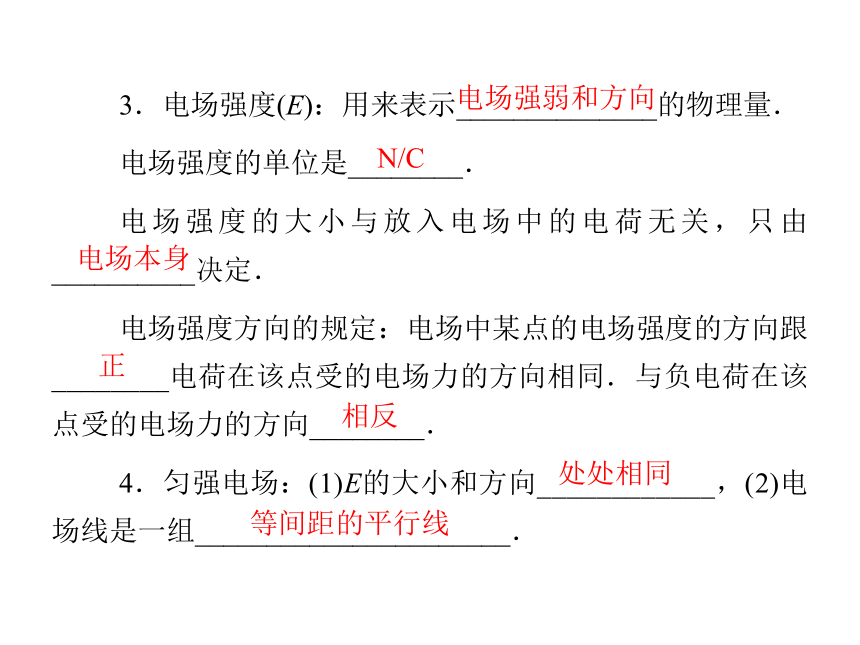

(3)电场越强的地方，电场线越密，因此电场线不仅能形象地表示电场的方向，还能大致地表示电场强度的相对大小．强弱电场方向正电荷或无穷远无限远或负电荷3．电场强度(E)：用来表示______________的物理量．
电场强度的单位是________．
电场强度的大小与放入电场中的电荷无关，只由__________决定．
电场强度方向的规定：电场中某点的电场强度的方向跟________电荷在该点受的电场力的方向相同．与负电荷在该点受的电场力的方向________．
4．匀强电场：(1)E的大小和方向____________，(2)电场线是一组______________________．电场强弱和方向N/C电场本身正相反处处相同等间距的平行线小试身手(2012年1月广东学业水平考试)下图为某电场的电场线，关于A、B两点的电场强度，下列判断正确的是(　　)
A．大小不等，方向相同
B．大小不等，方向不同
C．大小相等，方向相同
D．大小相等，方向不同C考点4 磁场、磁感线、磁感应强度、磁通量1．磁场
(1)概念：磁体周围存在______，磁体间通过磁场来发生________．
(2)磁场方向的规定：小磁针______极的受力方向或静止时小磁针______极的______．磁感应强度的方向就是磁场的方向．
(3)描述磁场的方法：①用形象直观的方法——__________(疏密表示____________)，②用物理量的方法——___________(B)．磁场相互作用NN指向磁感线强弱磁感应强度(4)磁感线的特点：
①磁感线是假想的线；
②两条磁感线不会相交；
③磁感线一定是闭合的．
(5)匀强磁场：①B的大小和方向____________，②磁感线是一组___________________________．处处相同方向一致的等间距的平行线小试身手(2011年6月广东学业水平考试)关于磁感线，下列说法正确的是(　　)
A．磁感线在磁场中真实存在
B．磁感线密集的地方磁场弱
C．磁感线稀疏的地方磁场强
D．磁感线上某点的切线方向为该点的磁场方向D考点5 安培力1．________实验发现了电流的磁效应，说明电流能够产生________，它使人们第一次认识到________之间确实存在着某种联系．电流周围的磁场方向用安培定则判断．
2．磁场对通电导体(导线)的作用力叫作______，其方向判断方法是__________，影响________大小的因素有B、I、L和通电导线在磁场中的__________．奥斯特磁场电与磁安培力左手定则安培力放置方式(1)安培力的计算公式：________；通电导线与磁场方向________时，此时安培力有最大值________；通电导线与磁场方向平行时，此时安培力有最小值________．
(2)左手定则：伸开左手，使拇指跟其余的四指________，且与手掌都在同一平面内，让磁感线穿入手心，并使四指指向________，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向．F＝BIL垂直F＝BILF＝0垂直电流方向小试身手(2013年江苏学业水平测试)如图所示，通有向右电流的直导线置于匀强磁场中，导线与磁场平行，则该导线(　　)
A．不受安培力
B．受安培力，方向向右
C．受安培力，方向垂直纸面向里
D．受安培力，方向垂直纸面向外A考点6 洛仑兹力 1．洛仑兹力：__________________________.
2．安培力是洛仑兹力的宏观表现．
3．左手定则判定洛仑兹力的方向：伸开左手，使拇指跟其余的四指________，且与手掌都在同一平面内，让磁感线穿入手心，并使四指指向______________________________
___________，这时拇指所指的方向就是运动的电荷在磁场中所受洛仑兹力的方向．
4．洛仑兹力的方向既与磁场方向________，也与电荷的运动方向________．磁场对运动电荷的作用力垂直正电荷运动的方向(与负电荷运动的方向相反)垂直垂直小试身手(2013年江苏学业水平测试)如图所示，一正电荷水平向右射入蹄形磁铁的两磁极间．此时，该电荷所受洛仑兹力的方向是(　　)
A．向左
B．向右
C．垂直纸面向里
D．垂直纸面向外D考点7 电磁感应现象、电磁感应定律及其应用1．电磁感应现象：利用磁场产生电流的现象叫电磁感应现象．由电磁感应产生的电流叫感应电流．
(1)1831年英国物理学家________发现了电磁感应现象．
(2)产生感应电流的条件：穿过闭合回路的磁通量发生变化．
(3)磁通量：当B⊥S时，Φ＝________；当B∥S时，Φ＝________.法拉第BS0 2．电磁感应定律
(1)电磁感应定律的内容：电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比．
(2)公式：E＝ ，(n为线圈的匝数)．
3．将交流电的电压升高或降低的装置叫做________，公
式为________________．变压器　小试身手(2012年1月广东学业水平考试)如图所示，在范围足够大的匀强磁场中有一闭合线圈，线圈平面与磁场方向垂直，线圈在磁场内运动．在下列运动中，线圈的磁通量发生变化的是(　　)
A．向上平移
B．向右平移
C．沿磁场方向平移
D．绕ab轴旋转D考点8 麦克斯韦电磁场理论变化的磁场产生____________，变化的电场产生__________，这是麦克斯韦电磁理论的基本观点，这种变化的电场和变化的磁场由近及远地向周围空间传播就形成了__________，变化的电场和变化的磁场形成的不可分割的统一体是电磁场，电磁场是一种特殊的__________．电场磁场电磁波物质小试身手(2013年深圳学业水平模拟)在物理学史上，最先建立完整的电磁场理论并预言电磁波存在的科学家是 (　　)
A．赫兹
B．爱因斯坦
C．麦克斯韦
D．法拉第C热点1 电荷守恒定律【例1】 (2012年1月广东学业水平考试)两个完全相同的绝缘金属球a和b，电荷量分别为＋3q和＋q，两球接触后再分开，下列分析正确的是(　　)
A．a、b的电荷量各保持不变
B．a、b的电荷量都为0
C．a的电荷量为＋q，b的电荷量为＋3q
D．a、b的电荷量都为＋2q解析：两个完全相同的绝缘金属球a和b，电荷量分别为＋3q和＋q，电荷量总量是＋4q，两球接触后再分开，电量平分，a、b的电荷量都为＋2q.
答案：D变式训练1．(2013年江苏学业水平测试)与丝绸摩擦后的玻璃棒带上了正电荷，这是因为(　　)
A．丝绸上有些正电荷转移到了玻璃棒上
B．玻璃棒上有些正电荷转移到了丝绸上
C．丝绸上有些电子转移到了玻璃棒上
D．玻璃棒上有些电子转移到了丝绸上D热点2 电场线【例2】 (2013年江苏学业水平测试)如图所示为负电荷形成的电场，A、B两点在同一条电场线上，这两点电场强度的关系是(　　)解析：A、B两点在同一条电场线上，方向相同，B点处电场线较密，场强较大．
答案：CA．EA>EB，方向相同
B．EA>EB，方向相反
C．EAD．EAA．电场线在电场中真实存在
B．在同一电场中，电场线密集的地方电场弱
C．在同一电场中，电场线稀疏的地方电场强
D．电场线上某点的切线方向为该点的电场方向D热点3 电荷间的相互作用力【例3】 (2013年江苏学业水平测试)如图所示，小球A固定在绝缘支架上，小球B用丝线悬挂，两小球均带有正电荷．现将A向右移近B，观察到丝线与竖直方向的夹角增大，这表明电荷间的作用力(　　) 解析：将A向右移近B，观察到丝线与竖直方向的夹角增大，则A、B两电荷间的作用力增大．
答案：AA．随距离的减小而增大
B．随距离的减小而减小
C．随电荷量的减小而增大
D．随电荷量的减小而减小变式训练3．(2012年安徽学业水平考试)真空中有两个静止的点电荷，它们之间的相互作用力为F，若将它们所带的电荷量都增大为原来的2倍，距离减少为原来的1/2，则它们之间的相互作用力变为(　　)
A．16F　　　　　　　 B．8F
C．4F D．2FA热点4 安培力【例4】 (2012年1月广东学业水平考试)(多选题)如图所示，匀强磁场中有一通电直导线，关于导线受到的安培力F，下列判断正确的有(　　)
解析：由左手定则可以判断安培力F方向向下，由安培力的计算公式：F＝BIL，F与电流大小有关，与磁感应强度大小有关，与导线在磁场中的长度有关．
答案：BCDA．F方向向上
B．F与电流大小有关
C．F与磁感应强度大小有关
D．F与导线在磁场中的长度有关变式训练 4．(2011年6月广东学业水平考试)(多选题)下列图示为通电直导线置于匀强磁场中的不同方式，其中导线能受到安培力作用的是(　　)AC热点5 洛仑兹力【例5】 (2011年6月广东学业水平考试)下图为磁流体发电机的示意图，流体中的正、负离子均受到匀强磁场的作用，向M、N两金属极板运动．下列说法正确的是(　　)解析：由左手定则可以判断正离子向N极偏转，负离子向M极偏转．
答案：BA．正离子向M极偏转，负离子向N极偏转
B．正离子向N极偏转，负离子向M极偏转
C．正、负离子均向N极偏转
D．正、负离子均向M极偏转变式训练5．(2012年江苏学业水平测试)一正电荷垂直射入匀强磁场中，其速度v的方向和受到的洛仑兹力F的方向如图所示，则磁场方向(　　)
A．与F方向相同
B．与F方向相反
C．垂直纸面向外
D．垂直纸面向里D热点6 电与磁的关系【例6】 (2011年6月广东学业水平考试)电流的磁效应揭示了电与磁的关系．若直导线通有方向垂直纸面向外的恒定电流，则电流的磁感线分布正确的是(　　)解析：电流周围的磁场方向由安培定则可以判断，只有D正确．
答案：D变式训练6．(2012年江苏学业水平测试)如图所示，一通电直导线竖直放置，其右侧A、B两点的磁感应强度分别为BA、BB，则(　　)
A．BA>BB，方向均垂直纸面向里
B．BAC．BA>BB，方向均垂直纸面向外
D．BA1．许多物理学家的科学发现和研究工作推动了人类历史的进步．其中发现电磁感应定律的科学家是(　　)
A．库仑　　　　　　　　 B．安培
C．法拉第 D．伽利略解析：库仑发现了库仑定律．安培发现了安培定则．伽利略最早发现力不是维持物体运动状态的原因．法拉第发现了电磁感应定律，答案为C.
答案：C2．下列有关电磁波的说法正确的是(　　)
A．伽利略预言了电磁波的存在
B．牛顿首先证实了电磁波的存在
C．手机利用电磁波传送信号
D．电磁波在任何介质中的传播速度均相同解析：麦克斯韦预言了电磁波的存在，A错误．赫兹首先用实验证实了电磁波的存在，B错误．电磁波可在真空中传播，在不同的介质中传播速度一般不同，D错误．
答案：C3．关于点电荷，下列说法正确的是(　　)
A．点电荷一定带正电
B．点电荷是实际带电体的理想化模型
C．点电荷一定带负电
D．只有带电量很小的带电体才能看作点电荷解析：点电荷可以带正电，也可以带负电，它是实际带电体的理想化模型．
答案：B二、单项选择题Ⅱ
11．第二次工业革命的重要标志是 (　　)
A．发明了电磁波
B．发明了电机
C．发明了热机
D．发明了互联网解析：第二次工业革命以电力的广泛应用为显著特点．从19世纪六七十年代开始，出现了一系列电气发明．德国人西门子制成发电机，比利时人格拉姆发明电动机，电力开始用于带动机器，成为补充和取代蒸汽动力的新能源．电力工业和电器制造业迅速发展起来．人类跨入了电气时代．
答案：B12．在真空中有两个点电荷，它们之间的静电力的大小为F.如果保持它们的电量不变，而将它们之间的距离增大为原来的两倍，则它们之间的静电力等于(　　)解析：真空中两静止点电荷的静电力遵循库仑定律，其公式为F＝ 由公式可知D正确．
答案：D13．某电场的电场线如图所示，则A、B两点的电场强度的大小关系是(　　)
A．EA>EB
B. EAC．EA＝EB
D．无法判断解析：电场线的疏密程度反映电场的强弱，由图知A点比B点密集，所以A点的电场较强．故A正确．
答案：A三、多项选择题
16．下面与静电现象有关的是(　　)
A．磁铁吸引铁钉
B．毛织地毯中夹有不锈钢导电纤维
C．雷电现象
D．电视机工作时，屏表面很容易吸附灰尘解析：磁铁吸引铁钉是磁体的特点，与静电现象无关
答案：BCD17．(2012年6月学业水平考试)带电粒子在磁场中发生偏转的物理原理可运用于各种科学实验和电器中，下列利用了此物理原理的装置有(　　)解析：磁流体发电机、电子显像管、回旋加速器都是应用带电粒子在磁场中运动发生偏转的原理来工作的．
答案： ABC18．如图所示，在“研究影响通电导体棒所受磁场力的因素”实验中，要使导体棒摆动幅度增大，以下操作中可行的是(　　)A．增加磁铁的数量
B．更换成磁性较强的磁铁
C．改变导体棒中的电流方向
D．增大导体棒中的电流强度解析：由安培力的计算公式：F＝BIL，要使导体棒摆动幅度增大，可以增大安培力，即可以增加磁铁的数量，可以更换成磁性较强的磁铁，还可以增大导体棒中的电流强度．
答案： ABD感谢您的使用，退出请按ESC键本小节结束
