浙教版科学2023中考第一轮复习课件：物理第3讲
光的反射和折射

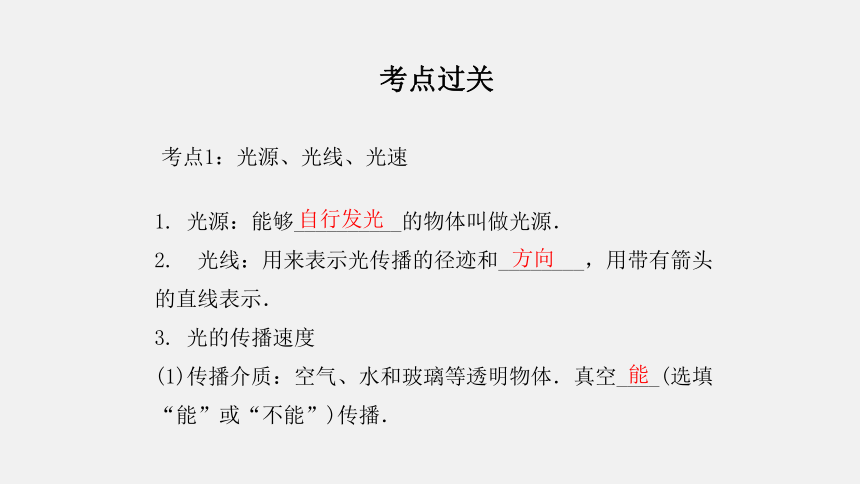

考点过关
考点1：光源、光线、光速
1. 光源：能够__________的物体叫做光源．
2. 光线：用来表示光传播的径迹和________，用带有箭头的直线表示．
3. 光的传播速度
(1)传播介质：空气、水和玻璃等透明物体．真空____(选填“能”或“不能”)传播．
自行发光
方向
能

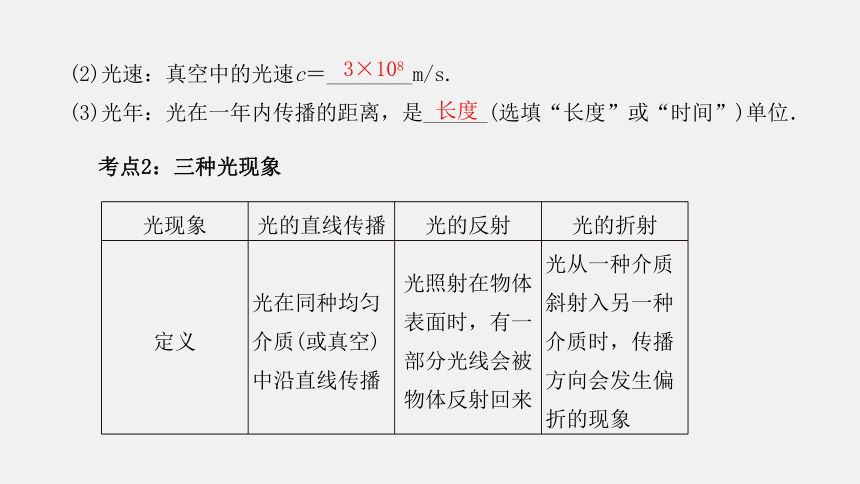

(2)光速：真空中的光速c＝________m/s.
(3)光年：光在一年内传播的距离，是______(选填“长度”或“时间”)单位．
考点2：三种光现象
光现象 光的直线传播 光的反射 光的折射
定义 光在同种均匀介质(或真空)中沿直线传播 光照射在物体表面时，有一部分光线会被物体反射回来 光从一种介质斜射入另一种介质时，传播方向会发生偏折的现象
3×108
长度

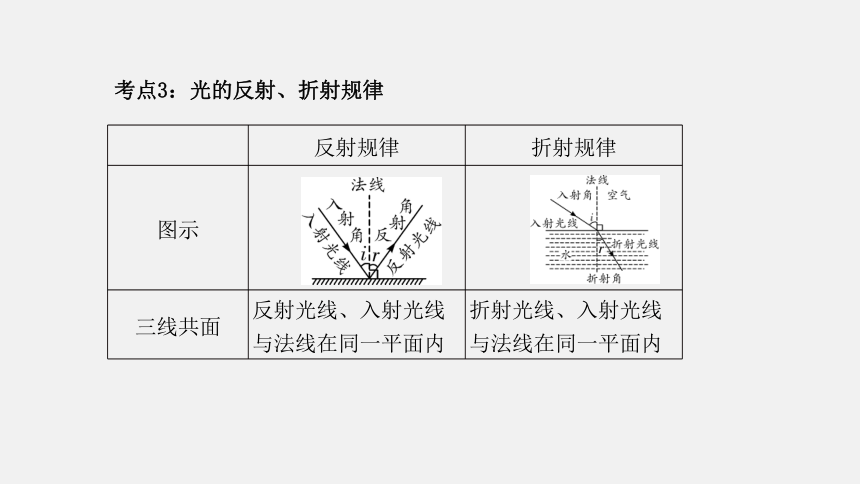

考点3：光的反射、折射规律
反射规律 折射规律
图示
三线共面 反射光线、入射光线与法线在同一平面内 折射光线、入射光线与法线在同一平面内

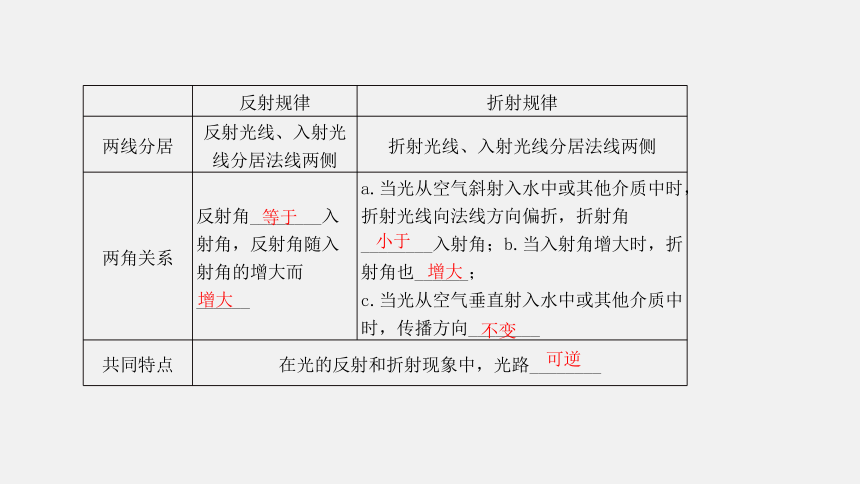

反射规律 折射规律
两线分居 反射光线、入射光线分居法线两侧 折射光线、入射光线分居法线两侧
两角关系 反射角________入射角，反射角随入射角的增大而______ a.当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角________入射角；b.当入射角增大时，折射角也______；
c.当光从空气垂直射入水中或其他介质中时，传播方向________
共同特点 在光的反射和折射现象中，光路________ 等于
增大
小于
增大
不变
可逆

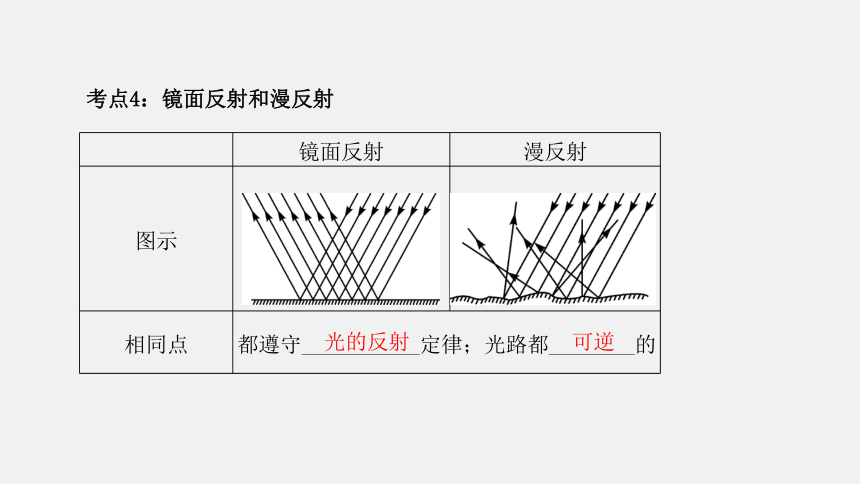

考点4：镜面反射和漫反射
镜面反射 漫反射
图示
相同点 都遵守___________定律；光路都________的 光的反射
可逆

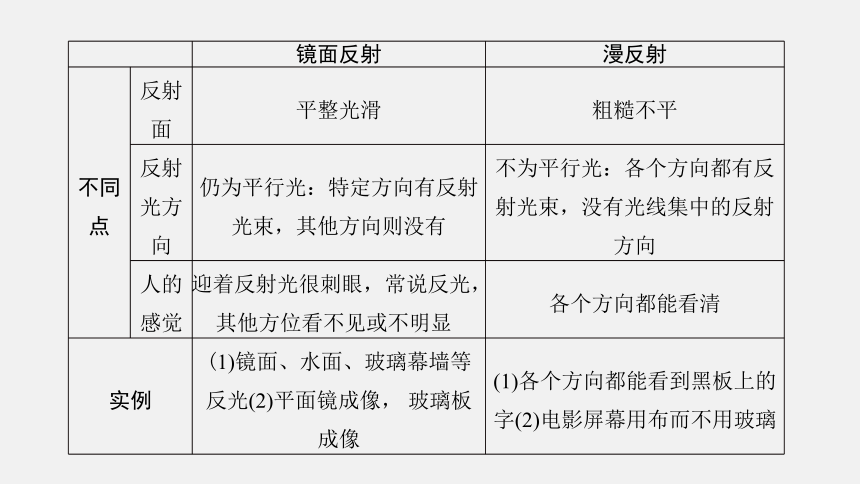

镜面反射 漫反射
不同点 反射面 平整光滑 粗糙不平
反射光方向 仍为平行光：特定方向有反射光束，其他方向则没有 不为平行光：各个方向都有反射光束，没有光线集中的反射方向
人的 感觉 迎着反射光很刺眼，常说反光， 其他方位看不见或不明显 各个方向都能看清
实例 (1)镜面、水面、玻璃幕墙等反光(2)平面镜成像， 玻璃板成像 (1)各个方向都能看到黑板上的字(2)电影屏幕用布而不用玻璃

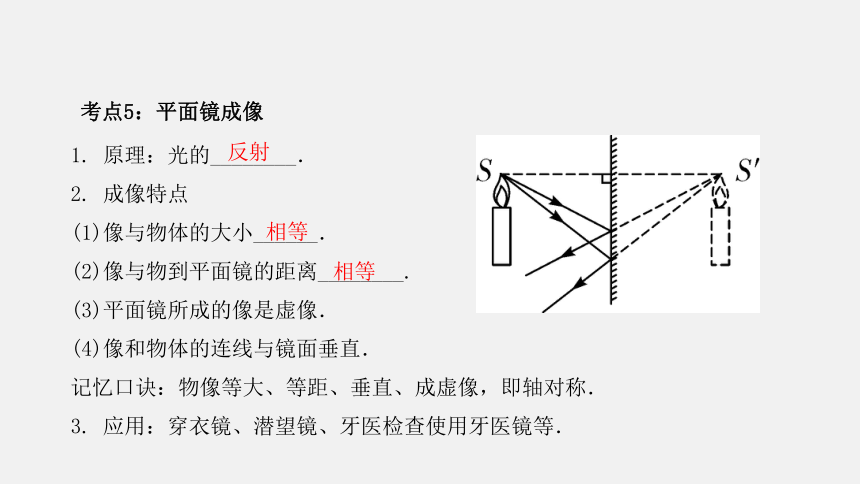

考点5：平面镜成像
1. 原理：光的________．
2. 成像特点
(1)像与物体的大小______．
(2)像与物到平面镜的距离________.
(3)平面镜所成的像是虚像．
(4)像和物体的连线与镜面垂直．
记忆口诀：物像等大、等距、垂直、成虚像，即轴对称．
3. 应用：穿衣镜、潜望镜、牙医检查使用牙医镜等．
反射
相等
相等

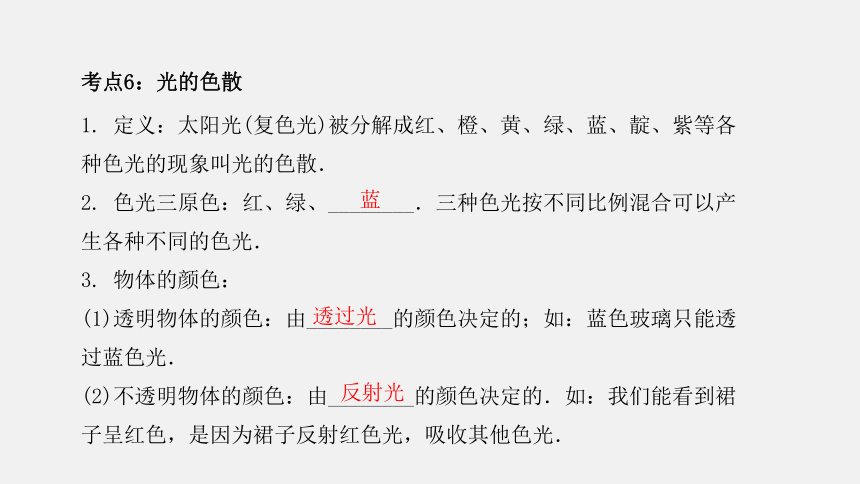

考点6：光的色散
1. 定义：太阳光(复色光)被分解成红、橙、黄、绿、蓝、靛、紫等各种色光的现象叫光的色散．
2. 色光三原色：红、绿、________．三种色光按不同比例混合可以产生各种不同的色光．
3. 物体的颜色：
(1)透明物体的颜色：由________的颜色决定的；如：蓝色玻璃只能透过蓝色光．
(2)不透明物体的颜色：由________的颜色决定的．如：我们能看到裙子呈红色，是因为裙子反射红色光，吸收其他色光．
蓝
透过光
反射光
注：无色透明物体能透过所有色光，白色不透明物体反射所有色光，黑色不透明物体吸收所有色光．
4. 看不见的光
红外线 紫外线
应用 热作用强：红外线烘烤，红外线取暖穿透云雾能力强：红外线遥感、红外线夜视仪进行遥控：家用电器的遥控器 具有荧光效应：验钞机杀毒杀菌：灭菌灯
1.如图所示，属于光的直线传播现象的是(　　)
B
2.陶瓷茶杯底部放有一枚硬币，人移动到某一位置时看不到硬币（如图甲所示）。人位置不变，往茶杯中倒入一些水后，又能看到硬币了（如图乙所示），这主要是由于（　　）
A．光的直线传播
B．光的折射
C．光的反射
D．以上说法都不对
B
3.小金同学身高1.80m，家里装修时要在墙上安装一个竖直的平面镜，为了能从平面镜中看到自己的全身像，平面镜的最小长度应为（　　）
A．30cm
B．60cm
C．90cm
D．120cm
C
4.如图是两个并排而且深度相同的水池，一个装水，另一个未装水，在两池的中央各竖立着一只长度相同而且比池深略高的标杆。当阳光斜照时就会在池底形成杆的影子，下列说法正确的是（　　）
A．装水的池中标杆影子较长
B．未装水的池中标杆影子较长
C．两池中标杆影子长度相同
D．装水的池中标杆没有影子
B
5.如图所示，是某同学观察鱼缸中金鱼的光路图，其中分析错误的是（　　）
A．上面的那条鱼实际上是虚像
B．图示表示光在折射时，光的传播方向一定发生改变
C．光在水中的传播速度小于光在空气中的传播速度
D．鱼在鱼缸内自由的游动，缓慢的摆动着尾巴，此时也产生声音
B
6.汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣．”(图甲)．请在图乙中，通过作图确定“大镜”的位置．
7.如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．
S'
8.如图所示，请作出物体AB在平面镜MN中所成的像A′B′.
B'
A'
9．小乐在探究“平面镜成像特点”时，完成如下操作，回答问题：
(1)在竖立的玻璃板前点燃蜡烛M，移动蜡烛N直到与蜡烛M的像完全重合，如图甲所示；看见它们重合是由于光的 (选填“反射”“折射”或“反射和折射”)。
(2)图乙是记录的实验结果，获得此实验结果的操作是 。
由此实验结果可以得到的结论是 。
反射和折射
首先在平面镜所在位置画直线，然后确定蜡烛M的位置，并在此位置标A；移动蜡烛N，直到与蜡烛M的像完全重合，并在蜡烛N位置标A′；改变蜡烛M的位置，同上确定B、B′，C、C′。
物距等于像距，物像连线与平面镜垂直
10. 在探究“平面镜成像特点”的实验中，小明用到了如下器材：白纸、玻璃板、完全相同的a、b两物块，一枚细针．
请完成下列各实验步骤的填空：
(1)如图甲所示将白纸铺于水平桌面上，
再把玻璃板竖直置于白纸上，即保证
玻璃板与白纸是相互________的，并
在白纸上记录下玻璃板所在位置．
垂直
(2)将物块a竖直置于玻璃板前的白纸上，记录下物块底部所在的位置CD，如图乙所示．此时，在一定光线条件下，便可透过________观察到物块a正立的像，接下来，小明将物体b放在玻璃板后移动，直至b与a的像完全重合，这说明了________________________________________．
(3)小明记录下了物块b底部所在位置C′D′，取出白纸并沿玻璃板底部所在的直线对折后，用一枚细针沿线段CD扎数个眼，打开白纸，发现线段C′D′上也布满了针眼，结合步骤(2)的结论分析可知：平面镜所成的像与物是_______________关系.
(4)为了得到具有普遍性的结论，以乙图的视角来看，小明将物块a绕C点的顺时针旋转至乙图虚线所示的位置后，为了再次确定像的位置，物块b应绕C′点________
(选填“顺时针”或“逆时针”)旋转，并记录下位置．
玻璃板
平面镜所成的像与物体大小相等
关于平面镜对称
逆时针
11. 如图为发光点S和竖直放置的平面镜的位置情况。根据光的反射定律完成下列两小题：
(1)在图中用光路图作出发光点S的像点S′。
(2)推导证明 S′点和 S 点到平面镜距离相等。
(2)证明：如(1)题答图所示，NN′为法线，SO为镜面的入射光线，OM为入射光线SO的反射光线
根据光的反射定律可得：∠MON＝∠SON
又因为∠S′ON′＝∠MON(对顶角相等)
所以∠S′ON′＝∠SON
因为法线NN′与镜面垂直
所以∠S′O′O＝∠SO′O，∠SOO′＝∠S′OO′
又因为 OO′为△S′OO′和△SOO′的公共边
所以Rt△S′OO′≌Rt△SOO′
所以S′O′＝ SO′
S'
