(共22张PPT)
浙教版科学2023中考第一轮复习课件：物理第4讲
透镜与视觉

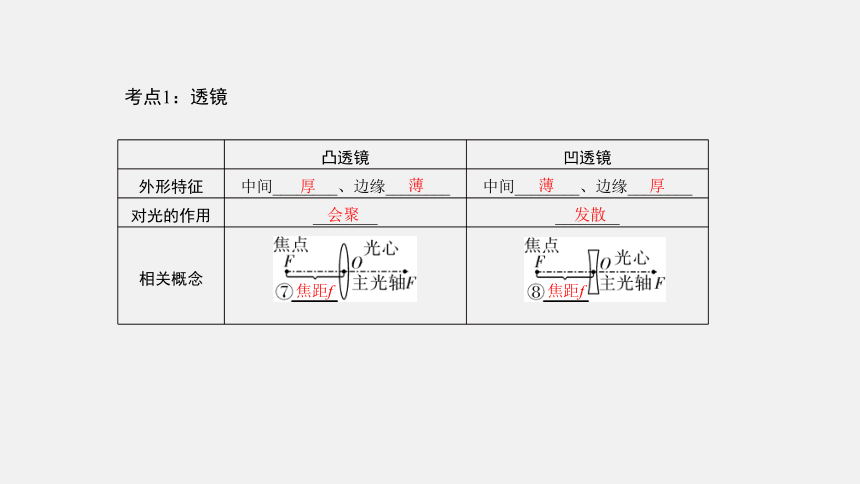

考点1：透镜
凸透镜 凹透镜
外形特征 中间________、边缘________ 中间________、边缘________
对光的作用 ________ ________
相关概念
厚
薄
薄
厚
会聚
发散
焦距f
焦距f
凸透镜 凹透镜

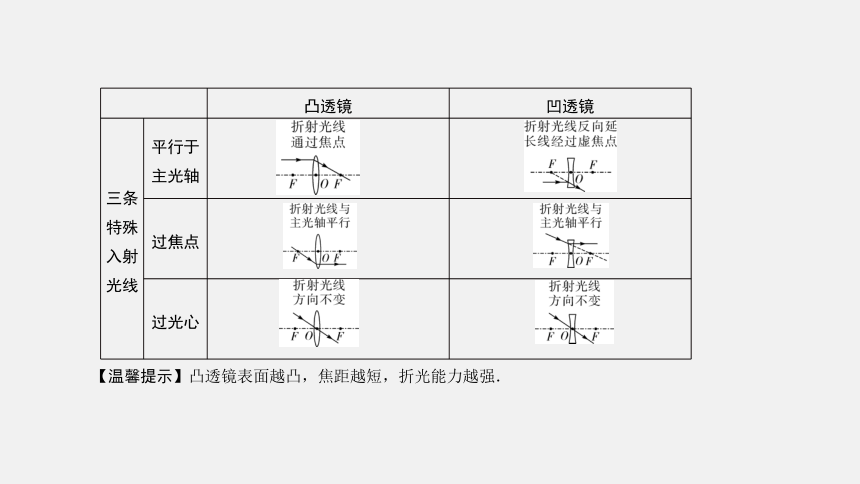

三条特殊入射光线 平行于主光轴
过焦点
过光心
【温馨提示】凸透镜表面越凸，焦距越短，折光能力越强．
考点2：凸透镜成像规律及其应用

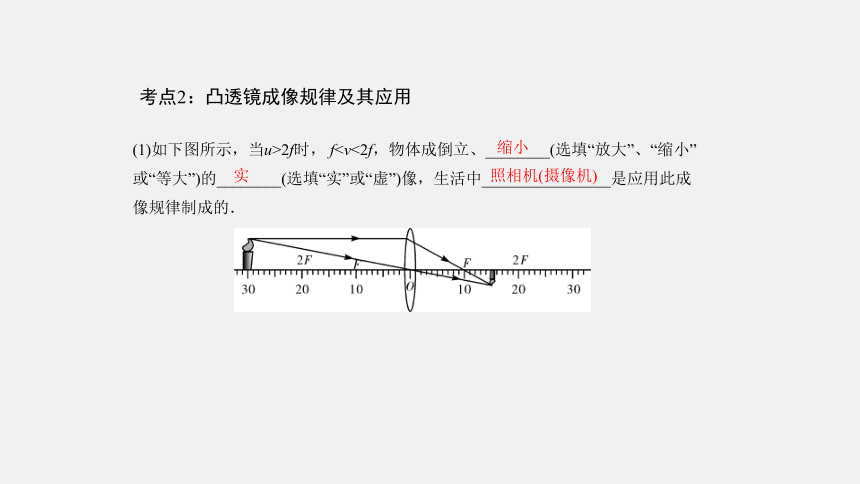

(1)如下图所示，当u>2f时， f缩小
实
照相机(摄像机)
(2)如下图所示，当u＝2f时， v＝2f，物体成倒立、________(选填“放大”、“缩小”或“等大”)的 ________(选填“实”或“虚”)像，利用此成像规律可以测焦距．
(3)如下图所示，当f等大
实
实
v>2f
放大
投影仪(幻灯机)

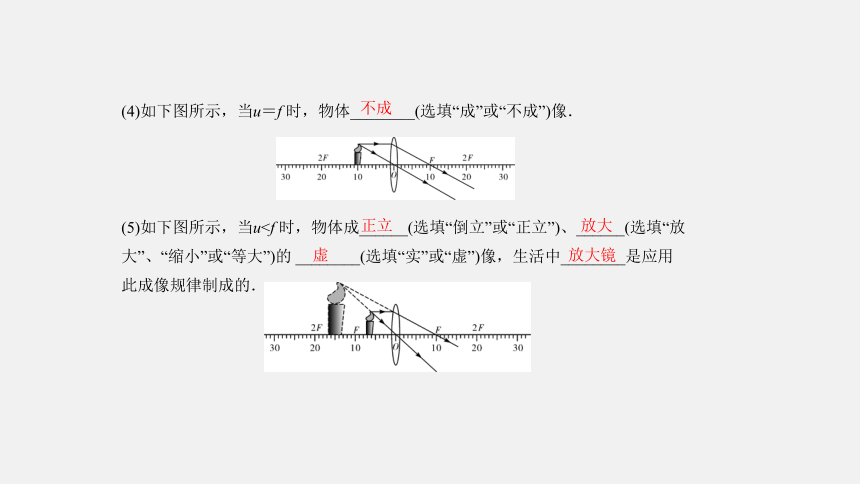

(4)如下图所示，当u＝f 时，物体________(选填“成”或“不成”)像．
(5)如下图所示，当u不成
正立
放大
虚
放大镜

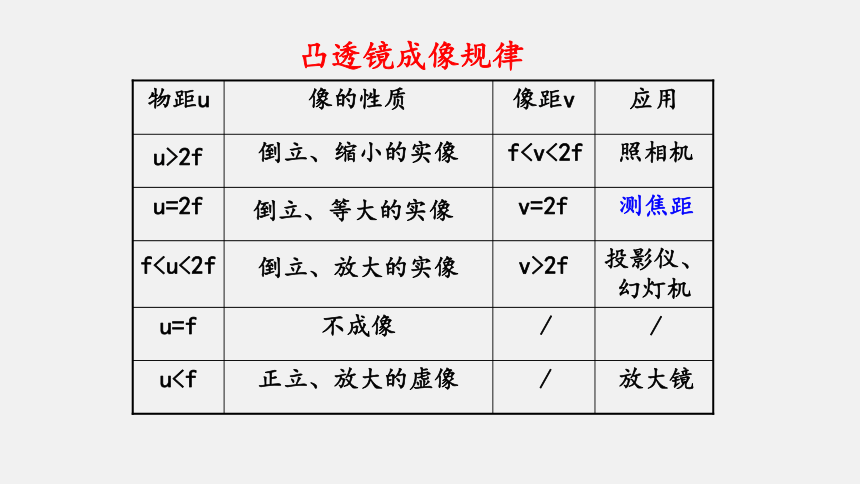

凸透镜成像规律
照相机
f正立、放大的虚像
u>2f
测焦距
v=2f
倒立、等大的实像
u=f
投影仪、幻灯机
v>2f
倒立、放大的实像
f/
/
不成像
u=2f
放大镜
/
倒立、缩小的实像
u应用
像距v
像的性质
物距u
一倍焦距分虚实，二倍焦距分大小，二倍焦点物像等。
实像总是异侧倒。物近像远像变大，物远像近像变小。
虚像总是同侧正。物远像远像变大，物近像近像变小。
像的大小像距定，像儿追着物体跑，物距像距和在变。
记忆口诀：

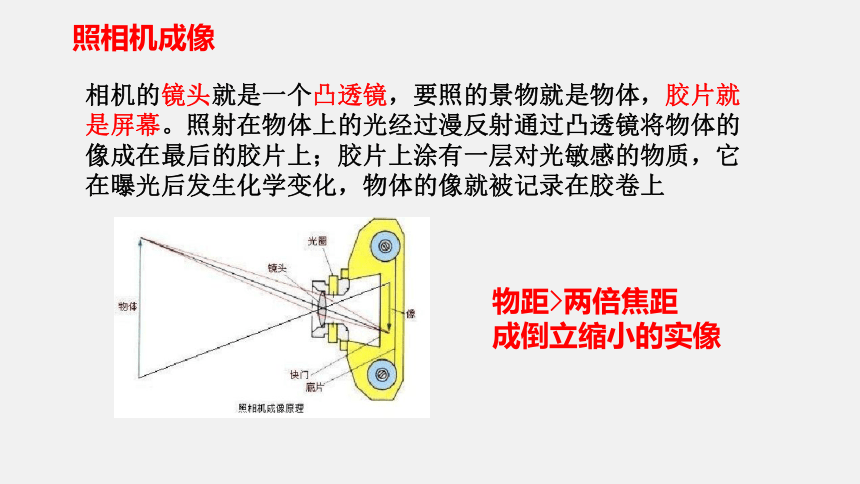

照相机成像
相机的镜头就是一个凸透镜，要照的景物就是物体，胶片就是屏幕。照射在物体上的光经过漫反射通过凸透镜将物体的像成在最后的胶片上；胶片上涂有一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶卷上
物距>两倍焦距
成倒立缩小的实像
投影仪/幻灯机成像
投影仪的镜头是一个凸透镜，物体位于凸透镜的二倍焦距与一倍焦距之间(2f>u>f)时，将投影画面上的光，通过凸透镜形成物体的倒立的、放大的实像，然后经过平面镜改变光的传播方向，使其在屏幕中成像。
放大镜成像
使用放大镜，令其紧靠眼睛，并把物放在它的焦点以内，成一正立虚像。放大镜的作用是放大视角。此时物远像远像变大
光学显微镜成像
目镜和物镜都是凸透镜，焦距不同。物镜的凸透镜焦距小于目镜的凸透镜的焦距。
物镜相当于投影仪的镜头，物体通过物镜成倒立、放大的实像。
目镜相当于普通的放大镜，该实像又通过目镜成正立、放大的虚像。
经显微镜到人眼的物体都成倒立放大的虚像。
考点3：眼睛和眼镜
1. 正常眼睛的成像原理：眼球好像一架照相机，晶状体和角膜的共同作用相当于一个凸透镜，把来自物体的光会聚在视网膜上，形成物体的像．视网膜相当于光屏．
2. 视力缺陷及其矫正
近视眼 远视眼
特点 只能看清____处物体 只能看清____处物体
成因 晶状体太厚，折光能力太强，或者眼球在前后方向上太长 晶状体太薄，折光能力太弱，或者眼球在前后方向上太短
近
远
近视眼 远视眼
成像位置 成像于视网膜_______ 成像于视网膜______
矫正方法 配戴用凹透镜做成的眼镜 配戴用凸透镜做成的眼镜
矫正原理 凹透镜能使光发散 凸透镜能使光会聚
前方
后方
1.如图所示，在凸透镜成像的实验中，下列说法正确的是(　　)
A. 蜡烛逐渐远离凸透镜时，移动光屏，在光屏上成的像逐渐变大
B. 蜡烛逐渐靠近凸透镜时，光屏要靠近凸透镜才能承接到清晰的像
C. 蜡烛在a点时，所成的像是倒立、缩小的
D. 应用蜡烛在b点时的成像原理，可制成近视眼镜
C
当堂练
2.照相机和放大镜都是凸透镜成像原理的具体应用。对应如图，下列关于照相机、放大镜使用和成像的说法正确的是（ ）
A. 照相机：被拍物体应在甲区域内，成倒立缩小实像
B. 照相机：被拍物体应在乙区域内，成倒立缩小实像
C. 放大镜：被观察物体应在乙区域内，成正立放大虚像
D. 放大镜：被观察物体应在内区域内，成正立放大实像
A
3.关于近视和远视的成因如图所示，下列说法正确的是(　　)
A.甲为近视眼，可佩戴凹透镜矫正
B.乙为近视眼，可佩戴凸透镜矫正
C.甲为远视眼、可佩戴凸透镜矫正
D.乙为远视眼，可佩戴凹透镜矫正
A
4. 小金在实验室利用光具座研究凸透镜成像的规律。
(1)当小金将三个元件移动到图示位置时，光屏上出现了清晰的像，请你根据此现象回答下列问题：光屏上像的性质为____________________，并推算出焦距为________厘米。
倒立、等大、实像
20.0
(2)保持蜡烛和凸透镜位置不变，小金换了个凸透镜继续实验，并使透镜光心、蜡烛焰心和光屏中心三者高度相同，但在透镜右侧无论怎样移动光屏都无法在屏上成像(光具座足够长)。请你帮助小金分析产生此现象的原因：___________________________________________________________________________________。
因为换的凸透镜焦距大于或等于40厘米，所以物距小于或等于1倍焦距，因此得不到实像
5.在利用光具座进行凸透镜成像的实验探究中：
(1)如图所示，一束平行于凸透镜主光轴的光线经过凸透镜后，在光屏上形成了一个最小、最亮的光斑。由图可知，凸透镜对光线具有________作用，该凸透镜的焦距是________cm。
(2)在凸透镜成像实验测量物距和像距的过程中。
________(选填“物距”或“像距”)的测量误差较大，
原因是__________________________________
________________________________________
_________________________________________
_________________________________________。
会聚
11.0
像距
测量物距时，物体与凸透镜的位置是固定的，因此误差较小；测量像距时，需调节光屏，寻找最清晰的实像，光屏所处位置会因实验者观察的不同而不同，因此误差较大
6．在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜、光屏位于图示位置时，烛焰在光屏上呈现清晰的像。现将蜡烛移动到20cm刻度处，请根据要求完成下列实验：(1)凸透镜的位置保持不变，光屏在 (选填“50～60cm”“60～70cm”或“70～80cm”)刻度范围内移动，能再次获得清晰的像。此时，像的性质是 的实像。
(2)蜡烛、凸透镜和光屏的位置均保持不变，要在光屏上再次获得清晰的像，简述实验原理和操作。 。
60～70cm
倒立、缩小
根据近视矫正的原理，选一个焦距合适的凹透镜放在蜡烛和凸透镜之间(合理即可)
7．小乐利用光具座研究凸透镜成像的规律。当三个元件移动到图示位置时，光屏中心出现了清晰的像。回答下列问题：
（1）该凸透镜的焦距为 cm。
（2）若在图示情况下，小乐把蜡烛移到35cm刻度处，凸透镜位置不变，移动光屏后观察到的清晰像的性质应是 （写出像的正倒、大小和虚实）。
（3）若在图示情况下，把蜡烛移到40cm刻度处，凸透镜位置不变，撤去光屏，小乐直接用眼睛在原来放光屏处观察，她能不能观察到清晰像？为什么？ 。
10
倒立放大实像
不能，因为物体恰好在离凸透镜一倍焦距处，此时不成像。
