金工工艺 同步练习（Word版，含答案）

第六章 金工工艺
1．（2021·浙江·绍兴市柯桥区钱清中学高二学业考试）将一块3mm厚的长方形铁板加工成如图所示的零件，要求两圆孔的中心到底面的距离保持较高精度。以下加工流程中合理的是（ ）
A．划线→锯割→划线→钻孔→锯割→锉削→弯折
B．划线→锯割→锉削→弯折→划线→钻孔→锉削
C．划线→钻孔→锯割→锉削→弯折→划线→钻孔
D．划线→锯割→锉削→弯折→划线→钻孔→锯割
2．（2021·浙江·绍兴市柯桥区钱清中学高二学业考试）如图所示，桌腿与横杆采用铝制角码用螺栓螺母连接，因铝材太薄而断裂，小明同学准备采用2mm厚的钢板重新制作一个角码（安装在原来的位置），小明同学设计该下列工艺流程，其中合理的是（　　）
A．划线→锉削→锯割→钻孔→攻丝→弯折
B．划线→弯折→锯割→锉削→钻孔→攻丝
C．划线→锯割→锉削→弯折→划线→钻孔
D．划线→钻孔→套丝→锯割→锉削→弯折
3．（2021·浙江·诸暨市教育研究中心高二期末）通用技术实践课上，小明设计了如图所示的零件。已知实验室中的麻花钻头直径最大为16mm，小明想用大小厚度合适的钢板手工制作图示工件，下列操作中正确的是（ ）
A．合理的加工流程可以为：划线→钻孔→锉削
B．划线时只需要用到划针和划规
C．锯割时应使用手钳进行夹持
D．只用平锉即可完成整个锉削环节
4．（2021·浙江·模拟预测）通用技术课上，李雷用大小为200 mm×100 mm×1.5 mm的钢板，设计了如图所示的零件，关于该零件的制作过程，下列说法正确的是( )
A．划线的步骤为：划基准线→划轮廓线→划加工尺寸线→冲眼
B．正常锯割时，用力要轻一些，以防工件断裂
C．在锉削中间葫芦孔时，可使用平锉和圆锉完成
D．加工R23的圆弧时，可采用直接钻孔的方式以提高加工效率

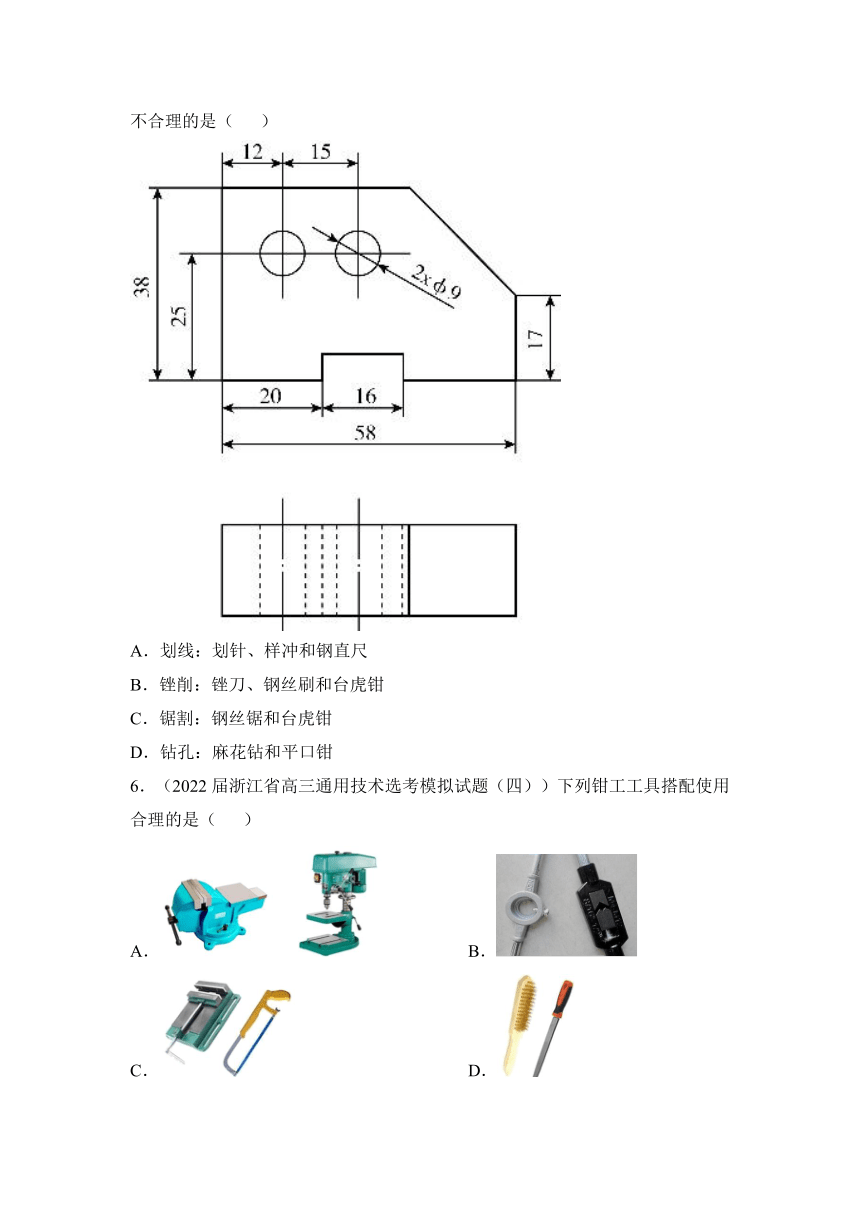

5．（2022届浙江省高三通用技术选考模拟试题（一））通用技术实践课上，小明设计了如图所示的摆件。用合适的钢块制作该摆件，下列加工工艺中工具选择不合理的是（ ）
A．划线：划针、样冲和钢直尺
B．锉削：锉刀、钢丝刷和台虎钳
C．锯割：钢丝锯和台虎钳
D．钻孔：麻花钻和平口钳
6．（2022届浙江省高三通用技术选考模拟试题（四））下列钳工工具搭配使用合理的是（ ）
A． B．
C． D．
7．（2021·浙江绍兴·高三阶段练习）通用技术课上，小明设计了如图所示的零件，用厚度为8mm的钢板制作该零件。下列加工流程中合理的是（ ）
A．划线→钻孔→锯割→锉削→表面处理
B．划线→钻孔→锯割→表面处理→锉削
C．划线→钻孔→锯割→锉削→焊接→表面处理
D．划线→焊接→钻孔→锯割→锉削→表面处理
8．（2021·浙江绍兴·高三阶段练习）通用技术课上，小明设计了如图所示的零件，用厚度为8mm的钢板制作该零件。加工时，小明进行了下列操作，其中工具选择及操作合理的是（ ）
A．加工GH所在轮廓：锯割后再用半圆锉锉削
B．加工EF所在内弧轮廓：用平口钳夹持，进行钻孔、锯割和锉削
C．加工BC所在圆弧轮廓：平口钳夹持，用R40钻头钻孔
D．加工CD所在轮廓：用平锉刀锉削，左手施压由小变大
9．（2021·浙江·高三开学考试）通用技术实践课上，小明设计了如图所示的零件，厚度为3mm。加工该零件，下列加工工艺中工具选择合理的是（ ）
A．划线：划针、划规和样冲 B．锉削：锉刀、钢丝刷和手钳
C．锯割：手锯和平口钳 D．钻孔：麻花钻和台虎钳
10．（2021·浙江·高三开学考试）下列钳工工具搭配使用合理的是（ ）
A． B．
C． D．
11．（2021·浙江·诸暨市教育研究中心高一期末）通用技术实践课上，小通设计了如图所示的工件。用厚度为11mm大小合适的铝板制作该工件，下列说法正确的是（　　）
A．在进行锯割、锉削、钻孔等操作时，可佩戴手套保证安全
B．使用划针、钢直尺、样冲、铁锤就能完成划线
C．锉削时，锉屑堵塞锉刀后应用毛刷顺着锉纹方向刷去
D．选用半圆锉就能完成所有锉削任务
12．（2017·浙江·高考真题）在通用技术实践课上，小明准备用外形已加工的矩形钢制作如图所示的零件，设计了下列工艺流程，其中合理的是（ ）
A．划线→钻大孔→锯割槽→钻小孔→锉削
B．划线→钻大孔→钻小孔→锯割槽→锉削
C．划线→钻小孔→锯割槽→钻大孔→锉削
D．划线→锯割槽→钻大孔→钻小孔→锉削
二、填空题
13．（2021·浙江·绍兴市柯桥区钱清中学高二学业考试）在通用技术课上,小明利用60mmx20mmxX3mm的钢板手工加工出如图所示零件，
据此回答以下问题。
(1)甲处完整的加工流程是划线→______→______→______→(从“①锉削;②钻孔;③锯割;④攻丝”中选择正确的工艺,在“_____”处填写正确的序号)。
(2)锉削丙处时不宜选用的工具是_____ (在“①圆锉;②平锉;③半圆锉”中选择一项,将序号填写在“_____”处)。
(3)加工此工件要用到的工具是_____(在“①划规；②钢丝锯；③丝锥；④台钻”中选择一项 ,将序号填写在“____”处)。
(4)对此工件的表面进行防锈处理,最方便且适合采用的工艺是______(在“①表面刷光;②喷绘油漆;③镀层;④淬火”中选择-项,将序号填写在“_______”处 )。
14．（2021·浙江·绍兴市柯桥区钱清中学高二学业考试）图甲为一款铝制构件，如仅使用通用技术实验室常见的工具，将图乙加工成两块图甲（不考虑缝隙损耗）， 请完成以下小题。
(1) 加工工艺步骤： ______ → ______ → ______ → ______ 。
(2) 完成以上加工过程，不需要用到的工具有 ______ （多选题，选择以下工具编排序号填入）；请写出一种必需用到但下列还未列出的工具名称 ______ 。
(3) 将图甲进一步加工至图丙，可以利用平锉锉削而成，这是一种常见的边棱处理方法，叫做 ______ （非“锉削”）。
【参考答案】
题号 1 2 3 4 5 6 7 8 9 10
答案 C C A C C D C A A A
题号 11 12 13 14 15 16
答案 D B C D C A
13.【答案】② ③ ① ① ④ ②
14.【答案】划线 锯割 锉削 钻孔 ②⑥ 钢直尺 倒角
