九年级物理 第十九章本章检测（含答案）

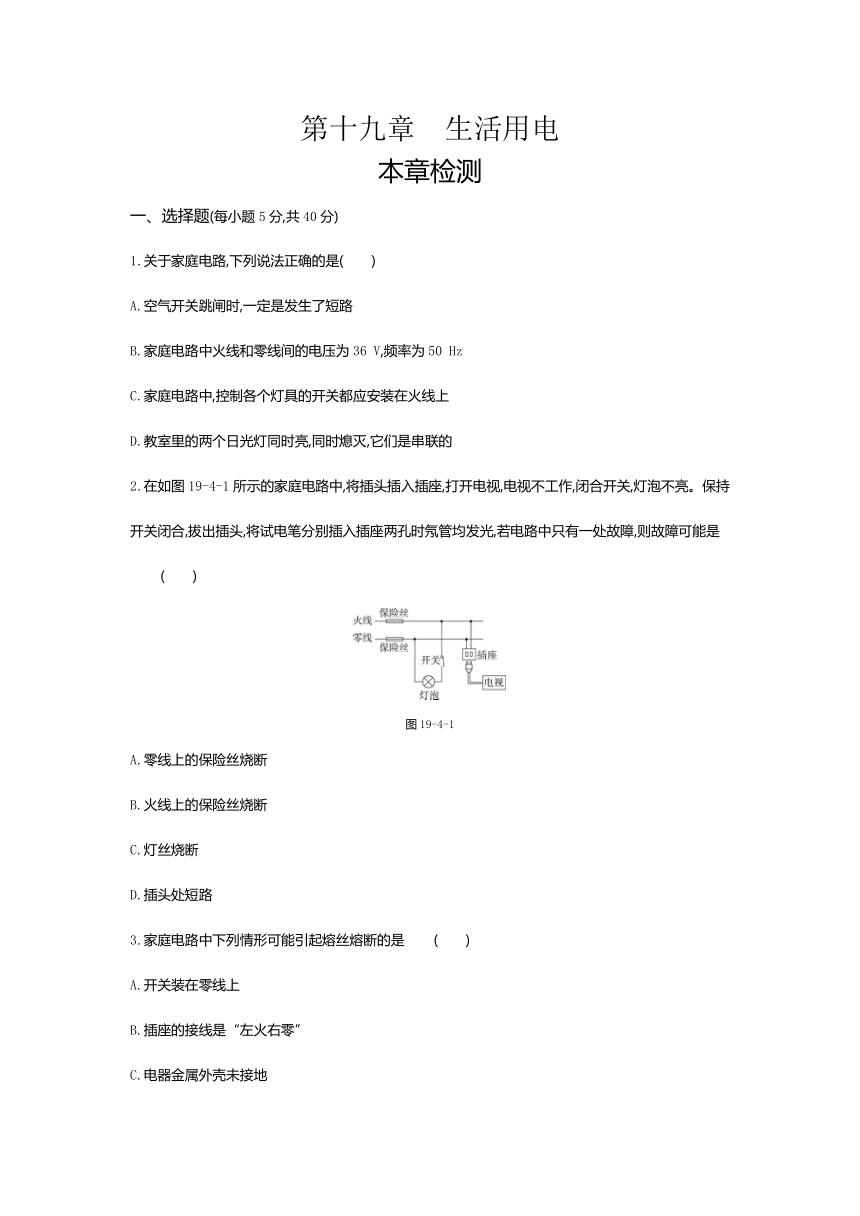

第十九章　生活用电
本章检测
一、选择题(每小题5分,共40分)
1.关于家庭电路,下列说法正确的是(　　)
A.空气开关跳闸时,一定是发生了短路
B.家庭电路中火线和零线间的电压为36 V,频率为50 Hz
C.家庭电路中,控制各个灯具的开关都应安装在火线上
D.教室里的两个日光灯同时亮,同时熄灭,它们是串联的
2.在如图19-4-1所示的家庭电路中,将插头插入插座,打开电视,电视不工作,闭合开关,灯泡不亮。保持开关闭合,拔出插头,将试电笔分别插入插座两孔时氖管均发光,若电路中只有一处故障,则故障可能是 (　　)
图19-4-1
A.零线上的保险丝烧断
B.火线上的保险丝烧断
C.灯丝烧断
D.插头处短路
3.家庭电路中下列情形可能引起熔丝熔断的是 (　　)
A.开关装在零线上
B.插座的接线是“左火右零”
C.电器金属外壳未接地
D.多台大功率用电器同时使用

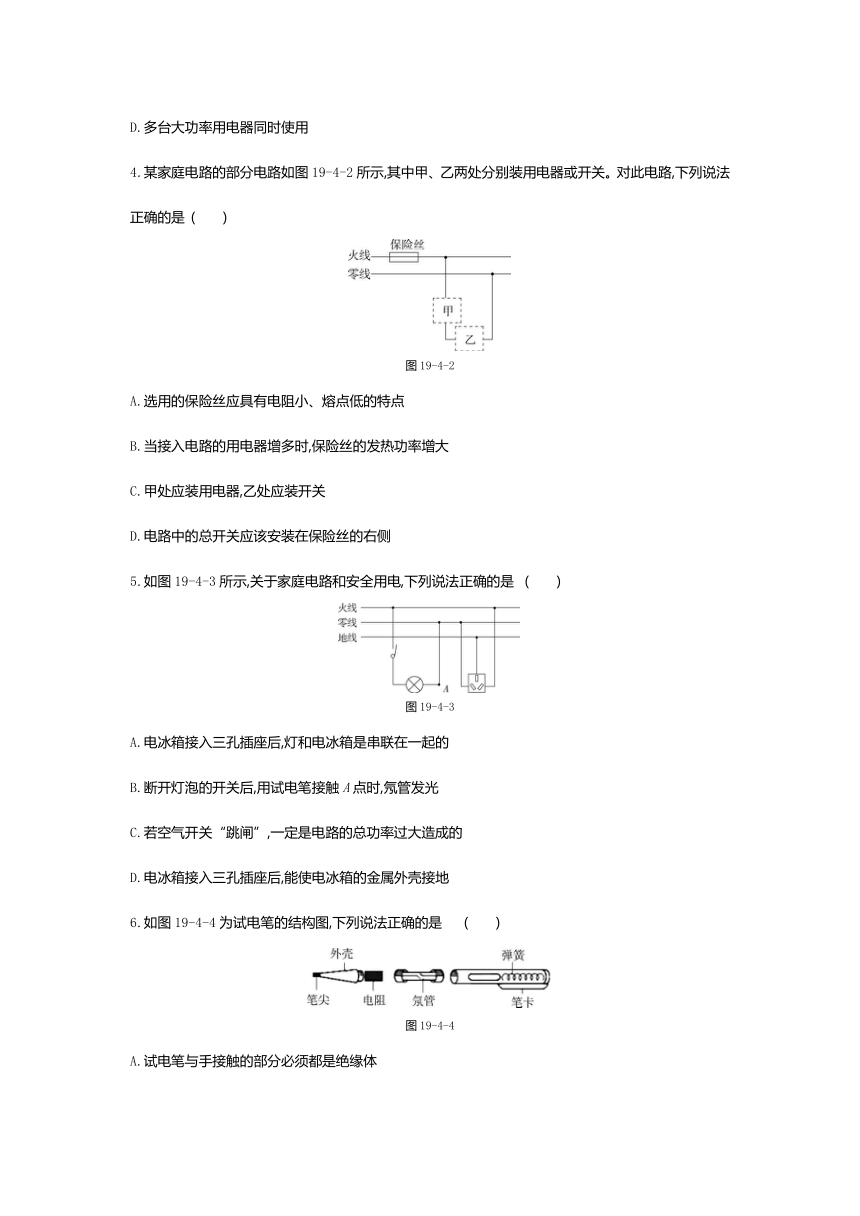

4.某家庭电路的部分电路如图19-4-2所示,其中甲、乙两处分别装用电器或开关。对此电路,下列说法正确的是 (　　)
图19-4-2
A.选用的保险丝应具有电阻小、熔点低的特点
B.当接入电路的用电器增多时,保险丝的发热功率增大
C.甲处应装用电器,乙处应装开关
D.电路中的总开关应该安装在保险丝的右侧
5.如图19-4-3所示,关于家庭电路和安全用电,下列说法正确的是 (　　)
图19-4-3
A.电冰箱接入三孔插座后,灯和电冰箱是串联在一起的
B.断开灯泡的开关后,用试电笔接触A点时,氖管发光
C.若空气开关“跳闸”,一定是电路的总功率过大造成的
D.电冰箱接入三孔插座后,能使电冰箱的金属外壳接地
6.如图19-4-4为试电笔的结构图,下列说法正确的是 (　　)
图19-4-4
A.试电笔与手接触的部分必须都是绝缘体
B.使用试电笔时,若氖管发光,说明接触处与零线是连通的
C.使用试电笔验电时,手不能接触笔尖
D.试电笔可用来测试物体是带正电还是带负电

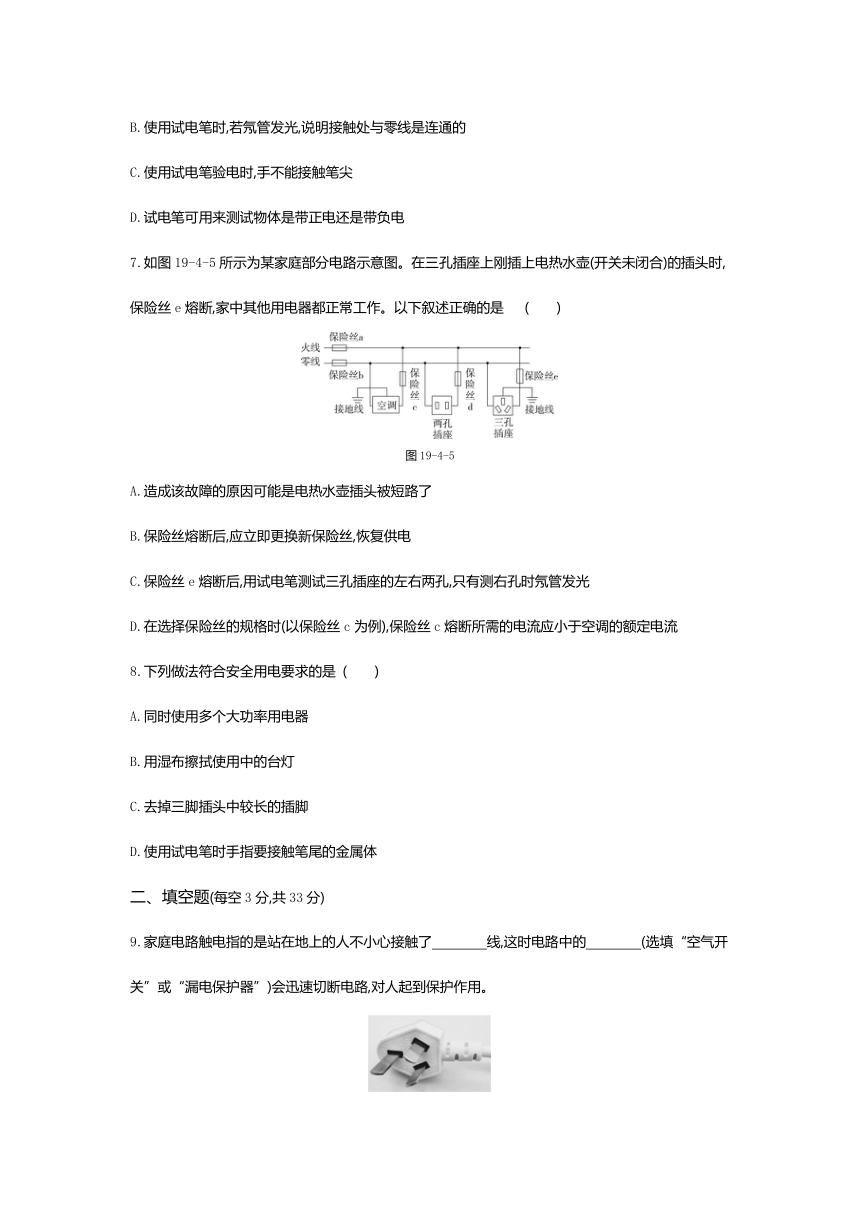

7.如图19-4-5所示为某家庭部分电路示意图。在三孔插座上刚插上电热水壶(开关未闭合)的插头时,保险丝e熔断,家中其他用电器都正常工作。以下叙述正确的是 (　　)
图19-4-5
A.造成该故障的原因可能是电热水壶插头被短路了
B.保险丝熔断后,应立即更换新保险丝,恢复供电
C.保险丝e熔断后,用试电笔测试三孔插座的左右两孔,只有测右孔时氖管发光
D.在选择保险丝的规格时(以保险丝c为例),保险丝c熔断所需的电流应小于空调的额定电流
8.下列做法符合安全用电要求的是 (　　)
A.同时使用多个大功率用电器
B.用湿布擦拭使用中的台灯
C.去掉三脚插头中较长的插脚
D.使用试电笔时手指要接触笔尾的金属体
二、填空题(每空3分,共33分)
9.家庭电路触电指的是站在地上的人不小心接触了　　　　线,这时电路中的　　　　(选填“空气开关”或“漏电保护器”)会迅速切断电路,对人起到保护作用。
图19-4-6

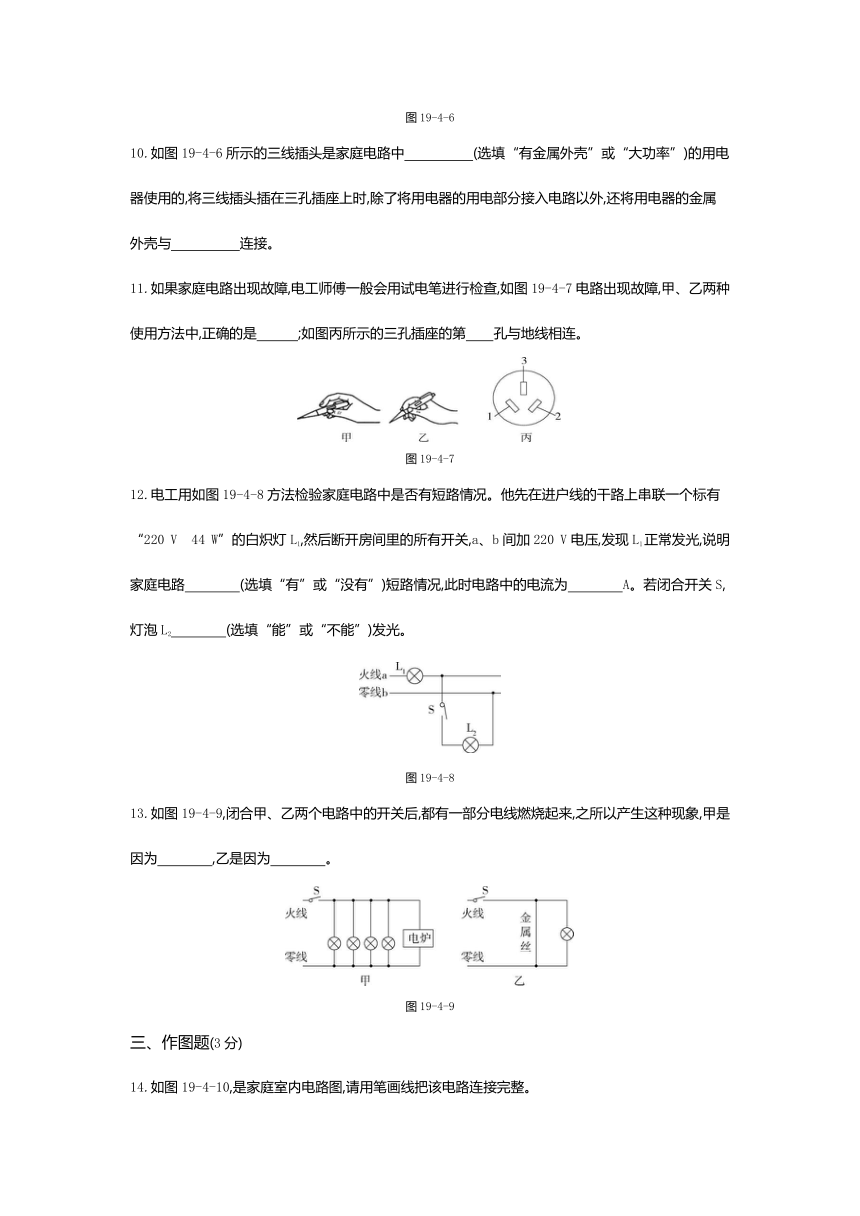

10.如图19-4-6所示的三线插头是家庭电路中　　　　　(选填“有金属外壳”或“大功率”)的用电器使用的,将三线插头插在三孔插座上时,除了将用电器的用电部分接入电路以外,还将用电器的金属外壳与　　　　　连接。
11.如果家庭电路出现故障,电工师傅一般会用试电笔进行检查,如图19-4-7电路出现故障,甲、乙两种使用方法中,正确的是　　　;如图丙所示的三孔插座的第　　孔与地线相连。
图19-4-7
12.电工用如图19-4-8方法检验家庭电路中是否有短路情况。他先在进户线的干路上串联一个标有“220 V　44 W”的白炽灯L1,然后断开房间里的所有开关,a、b间加220 V电压,发现L1正常发光,说明家庭电路　　　　(选填“有”或“没有”)短路情况,此时电路中的电流为　　　　A。若闭合开关S,灯泡L2　　　　(选填“能”或“不能”)发光。
图19-4-8
13.如图19-4-9,闭合甲、乙两个电路中的开关后,都有一部分电线燃烧起来,之所以产生这种现象,甲是因为　　　　,乙是因为　　　　。
图19-4-9
三、作图题(3分)

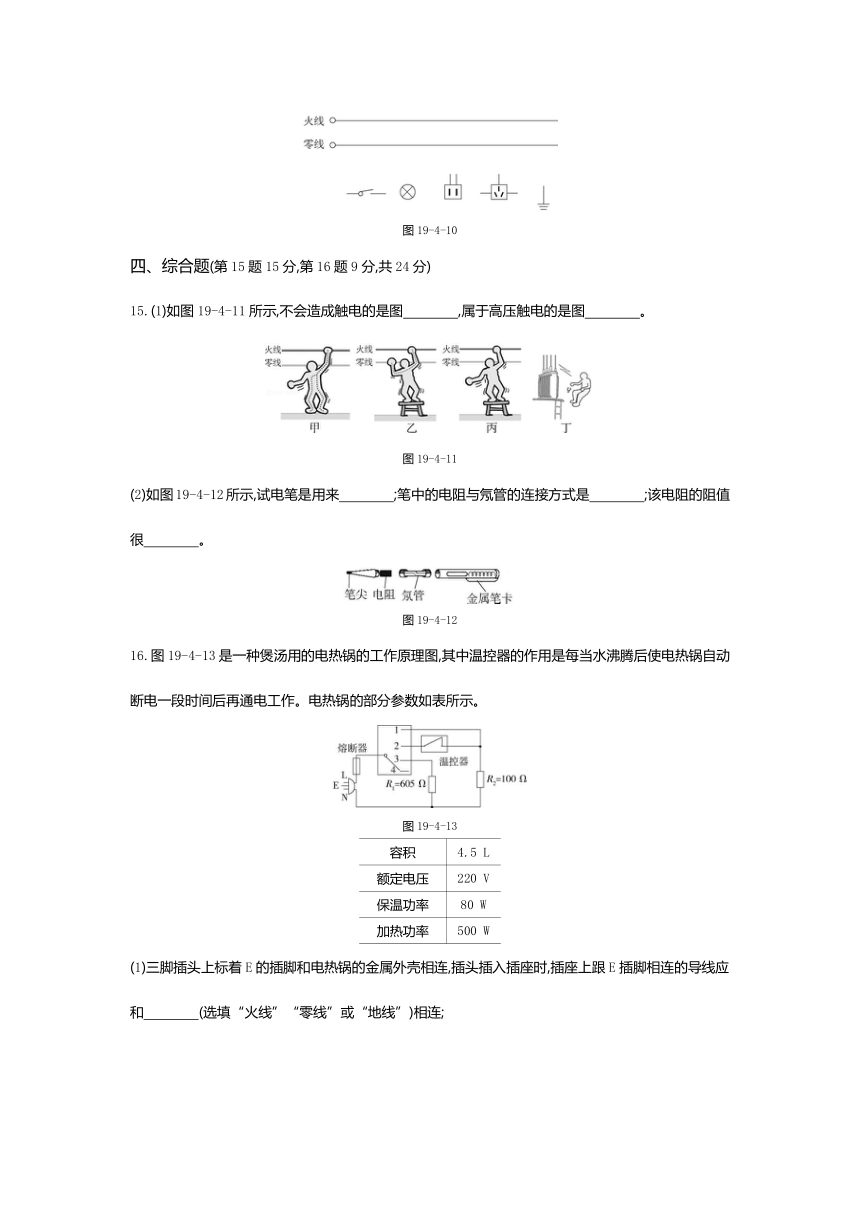

14.如图19-4-10,是家庭室内电路图,请用笔画线把该电路连接完整。
图19-4-10
四、综合题(第15题15分,第16题9分,共24分)
15.(1)如图19-4-11所示,不会造成触电的是图　　　　,属于高压触电的是图　　　　。
图19-4-11
(2)如图19-4-12所示,试电笔是用来　　　　;笔中的电阻与氖管的连接方式是　　　　;该电阻的阻值很　　　　。
图19-4-12
16.图19-4-13是一种煲汤用的电热锅的工作原理图,其中温控器的作用是每当水沸腾后使电热锅自动断电一段时间后再通电工作。电热锅的部分参数如表所示。
图19-4-13
容积 4.5 L
额定电压 220 V
保温功率 80 W
加热功率 500 W
(1)三脚插头上标着E的插脚和电热锅的金属外壳相连,插头插入插座时,插座上跟E插脚相连的导线应和　　　　(选填“火线”“零线”或“地线”)相连;
(2)调节切换开关可以使电热锅分别处于“关、高温、自动、保温”四种工作状态,则原理图中的切换开关连接触点“　　　　”时为保温挡,保温时1分钟将会产生　　　　J的热量。
第十九章　生活用电
本章检测 参考答案
一、选择题
1.C　家庭电路中的空气开关跳闸,原因有两个,短路或总功率过大,故A错误;我国家庭电路火线和零线间的电压为220 V,频率为50 Hz,故B错误;家庭电路中,控制各个灯具的开关都应安装在火线上,断开开关时灯具没有电,便于更换、维修,故C正确;教室里的两个日光灯同时亮,同时熄灭,工作时互不影响,是并联的,故D错误。故选C。
2.A　将插头插入插座,打开电视,电视不工作;闭合开关,灯泡不亮,说明电路中存在断路故障;若灯丝烧断,则电视机应该工作,故不可能是灯丝烧断;保持开关闭合,拔出插头,将试电笔分别插入插座两孔时氖管均发光,插座的左孔能使氖管发光,说明插座的左孔通过灯泡、开关与火线相连;插座的右孔能使氖管发光,说明火线是完好的,综合分析可知可能是零线上保险丝烧断;若插头处短路,会导致干路中的电流过大,零线上或火线上的保险丝烧断,故D错误。故选A。
3.D　开关装在零线上不会引起电路中的电流变大,故A错误;插座的零线火线接反,用电器仍然能工作,不会引起电路中电流过大,不会引起熔丝熔断,故B错误;电器金属外壳接地,是为了防止漏电时发生触电事故,电器金属外壳未接地,电器还能工作,不会引起电路中电流过大,不会引起熔丝熔断,故C错误;同时使用多台大功率用电器,电路中用电器总功率过大,可能会引起电路中电流过大,熔丝熔断,故D正确。故选D。
4.B　选用的保险丝应具有电阻大、熔点低的特点,当电路中电流超过保险丝的熔断电流时,保险丝就会熔断,对电路起保护作用,故A错误;当接入电路的用电器增多时,用电器总功率增大,干路电流增大,由P=I2R丝可知,保险丝的发热功率增大,故B正确;按照安全用电的要求,开关应接在火线和用电器之间,所以甲处应安装开关,乙处安装用电器,故C错误;家庭电路的总开关应该安装在保险丝前面,这样在更换保险丝时,先将总开关断开,确保电路中没有电流,则总开关应安装在图中保险丝的左侧,故D错误。故选B。
5.D　电冰箱接入三孔插座后,电灯与电冰箱在工作时互不影响,则它们是并联的,故A错误;断开开关后,A点与零线相连,用试电笔接触A点时,氖管不发光,故B错误;空气开关“跳闸”,可能是短路造成的,也可能是电路的总功率过大造成的,故C错误;电冰箱接入三孔插座后,能使电冰箱的金属外壳接地,防止由于冰箱的外壳带电而使人发生触电事故,故D正确。故选D。
6.C　使用试电笔时,笔尖接触要检测的导线,手指接触笔尾金属体(或笔卡),所以试电笔与手接触的笔尾部分是导体,故A错误;使用试电笔可以分辨零线和火线,站在地上接触导线,使氖管发光的是火线,不能使氖管发光的是零线,故B错误;使用试电笔时,笔尖接触要检测的导线,手指接触笔尾金属体(或笔卡),不能接触笔尖金属体(若接触则会触电),故C正确;试电笔的作用是检验家庭电路中的导线是否带电,不能测试物体带正电还是负电,故D错误。故选C。
7.A　在三孔插座上刚插上电热烧水壶的插头时,开关未闭合,保险丝e熔断,说明电路出现了短路现象,即插头短路,故A正确;保险丝熔断后,需要检查电路故障,排除故障后再重新更换保险丝,故B错误;保险丝e熔断后,由于保险丝控制的是火线,三孔插座右孔与火线之间是断开的,故用试电笔测试三孔插座的左右两孔,氖管都不发光,故C错误;为了能使空调正常工作,保险丝的熔断电流应该要大于空调的额定电流,故D错误。故选A。
8.D　家庭电路中各用电器是并联的,同时使用多个大功率用电器,可能会造成电路中电流过大,引起火灾,故A不符合安全用电原则;接在电路中的台灯属于带电体,用湿布擦拭时,生活用水属于导体,有可能使电流通过水传到人体上,使人体触电,十分危险,故B不符合安全用电原则;若去掉三脚插头中较长的插脚,有金属外壳的用电器的外壳不能接地,一旦漏电,人接触到外壳时,电流会通过人体导入大地,发生触电,故C不符合安全用电原则;使用试电笔时手指要接触笔尾金属体,笔尖金属体接触导线,故D符合安全用电原则。故选D。
二、填空题
9.答案　火　漏电保护器
解析　如果站在地上的人不小心接触了火线,电流经过人体流入大地,这时通过火线和零线的电流不相等,漏电保护器会迅速切断电路,对人身起到保护作用。
10.答案　有金属外壳　地线(或大地)
解析　三线插头是家庭电路中有金属外壳的用电器使用的;三孔插座中左、右两个孔分别接零线和火线使用电部分接入了电路,上孔把用电器的金属外壳与地线(或大地)相连接。
11.答案　甲　3
解析　甲图的使用方法是正确的,手接触金属笔卡;乙图的使用方法是错误的,试电笔接触火线或零线,氖管都不发光。三孔插座接线要求:左零右火上接地。由图丙知,第3孔是与地线相连的。
12.答案　有　0.2　不能
解析　在进户线的干路上串联一个标有“220 V　44 W”的白炽灯L1,然后断开房间里的所有开关,a、b间加220 V电压,由于所有开关都断开,即正常情况下,火线和零线是不接通的,但若此时发现L1正常发光,说明家庭电路有短路的地方,此时电路中只有这一个灯泡工作,且正常发光,所以据P=UI得通过它的电流是:I===0.2 A;且由于此时有短路的地方,所以即使闭合开关S,灯泡L2也不能发光。
13.答案　用电器总功率过大　短路
解析　甲图中同时工作的用电器太多,故电路中的总功率过大(过载),根据P=UI可知,U一定时,P越大,I越大,当电流过大时,根据焦耳定律Q=I2Rt可知,在电阻和通电时间相同的情况下,电流越大,产生的热量越多,故导致导线燃烧;而乙图中是金属丝和用电器并联,使电路形成短路,导致电流过大,使导线燃烧。
三、作图题
14.答案　如图所示
解析　灯泡的接法:火线先进入开关,再进入灯泡,零线直接接在灯泡的另一端,这样在断开开关时能切断火线,接触灯泡不会发生触电事故。两孔插座的接法:左孔接零线,右孔接火线;三孔插座的接法:上孔接地线,左孔接零线,右孔接火线;灯泡、两孔插座以及三孔插座是并联的。
四、综合题
15.答案　(1)丙　丁　(2)辨别导线是否带电的　串联　大
解析　(1)图甲:站在大地上的人体接触火线,人的脚站在地面上,使人体接入了电路,构成了通路,所以会发生触电事故;
图乙:人站在凳子上,与大地没有接通,但双手分别接触火线和零线,构成了通路,所以会发生触电事故;
图丙:人站在凳子上,与大地没有接通,单手接触火线,没有构成通路,所以不会发生触电事故;
图丁:人体靠近高压带电体,会发生高压电弧触电;
所以不会造成触电的是图丙,属于高压触电的是图丁。
(2)试电笔是用来辨别导线是否带电的;当用试电笔测的是火线时,电流需要经过人体,所以电流应该很小,因此电阻需要很大,故应该将高阻值电阻串联在电路中,从而使通过人体的电流很小。
16.答案　(1)地线　(2)3　4.8×103
解析　(1)电热锅使用三脚插头,E插脚和电热锅的金属外壳相连,插入插座时,与大地连接,当用电器漏电时,人接触用电器金属外壳,人被接地导线短路,不会发生触电事故;
(2)由P=可知,电压一定时,电阻越大,功率越小,因为R1大于R2,所以R1的功率小于R2的功率,所以,切换开关连接触点“3”时是保温状态;
由表格数据可知电热锅的保温功率P保温=80 W;保温1分钟产生的热量是:Q=W=P保温t=80 W×60 s=4.8×103 J。
