第一章 静电场
第4课时 电势能 电势与电势差
新课标高中物理选修3－1
1.理解静电力做功的特点、电势能的概念、电势能与电场力做功的关系。
2.理解电势的概念，知道电势是描述电场的能的性质的物理量。3.理解电势差的概念，知道电势差与零电势点的选择无关.
4．掌握两点间电势差的表达公式，知道两点之间电势差的 正负号与这两点的电势高低之间的对应关系.
学习目标
引：一个试探电荷在电场中某点由静止释放,将如何运动
在电场力作用下电荷做加速运动,一段时间后获得一定的速度,试探电荷的动能增加.
什么能转换为动能的呢，能否从能量的角度解释呢
E
F
+
q
A
B
一、静电力做功的特点
M
E
1.将电荷q从A沿直线移至B:
A
B

+
q
F
M

E
A
B
2.将电荷q从A沿折线移至B:
对AM:
对MB:
对全程:
+
q
F
+
q
F
一、静电力做功的特点
3.将电荷q从A沿曲线移至B:
M

E
A
B
+
q
F
E
A
B
+
q
F
+
q
F
+
q
F
+
q
F
… …
M
x1
x2
x3
一、静电力做功的特点
电场力做功的过程是什么能转化为什么能呢？
一、静电力做功的特点
在匀强电场中移动电荷时，静电力做的功与电荷经过的路径无关，仅与电荷的起始位置和终止位置有关，
该结论对于非匀强电场也是适用的。
4、结论
h
回顾重力做功的特点
A
B
C
mg
mg
mg
1.在这三种情况下重力做功的关系？
3.可以引进重力势能的概念。
2.
4.类比可以给出电势能的概念。
（Ep）　标量
二、电势能
A
B
+
+
A
B
－
－
１、定义：电荷在电场中受到电场力而具有的与位置有关的势能叫做电势能。
负电荷逆着电场线移动，电场力做正功，电势能减少
２、电场力做功改变电势能
正电荷顺着电场线移动，电场力做正功，电势能减少
正电荷逆着电场线移动，电场力做负功，电势能增加
负电荷顺着电场线移动，电场力做负功，电势能增加
３、电场力做的功等于电势能的减少量
４、相对性：大地或无穷远默认为零
二、电势能
５、在正电荷产生的电场中正电荷在任意一点具有的电势能都为正，负电荷在任一点具有的电势能都为负。
在负电荷产生的电场中正电荷在任意一点具有的电势能都为负，负电荷在任意一点具有的电势能都为正。
7、电荷在电场中某一点A具有的电势能EP等于将该点电荷由A点移到电势零点电场力所做的功W的。即EP=W
6、电势能有正负，却是标量，正负表示该点的电势能比零点的电势能的高低。

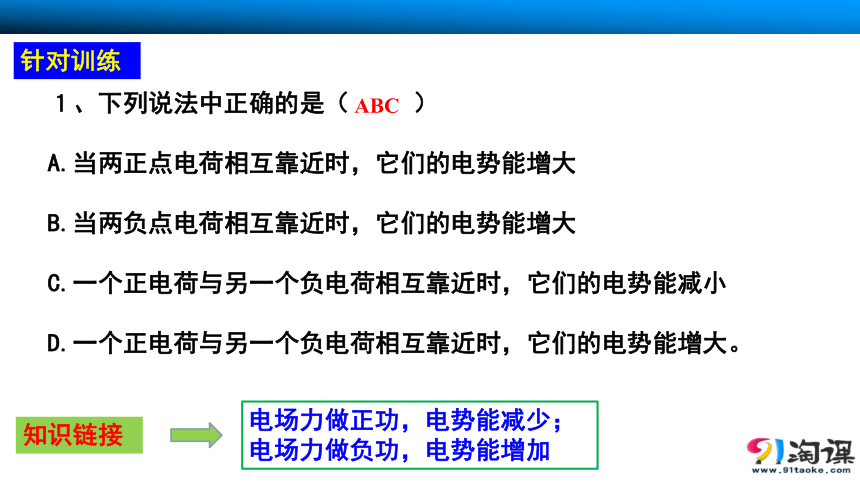

１、下列说法中正确的是（ ）
A.当两正点电荷相互靠近时，它们的电势能增大
B.当两负点电荷相互靠近时，它们的电势能增大
C.一个正电荷与另一个负电荷相互靠近时，它们的电势能减小
D.一个正电荷与另一个负电荷相互靠近时，它们的电势能增大。
ABC
针对训练
电场力做正功，电势能减少；电场力做负功，电势能增加
知识链接
CD
针对训练
由动能定理可知，电荷的动能将增加5×10－6J ，D正确
根据功能关系，电荷的电势能将减少5×10－6J ，C正确
由于不知道电荷的初动能和初势能，所以A、B错误
２、一个电荷只在电场力作用下从电场中的A点移到B点时，电场力做了5×10－6J的功，那么 ( )
A．电荷在B处时将具有5×10－6J 的电势能
B．电荷在B处将具有5×10－6J 的动能
C．电荷的电势能减少了5×10－6J
D．电荷的动能增加了5×10－6J
３、将带电量为6×10-6C的负电荷从电场中的A点移到B点，克服电场力做了3×10-5J的功，再从B移到C，电场力做了1.2×10-5J的功，则
（1）电荷从A移到B，再从B移到C的过程中电势能共改变了多少？
（2）如果规定A点的电势能为零，则该电荷在B点和C点的电势能分别为多少？
（3）如果规定B点的电势能为零，则该电荷在A点和C点的电势能分别为多少？
增加了1.8×10-5J.
EPC=1.8×10-5 J
EPC=-1.2×10-5 J
EPB=3×10-5 J
EPA= -3×10-5 J
针对训练
4、如图所示,在等量正点电荷形成的电场中,它们连线的中垂面ab上, 有一电子,从静止开始由a运动到b的过程中(a、b相对O对称),下列说法正确的是( )
A.电子的电势能始终增多
B.电子的电势能始终减少
C.电子的电势能先减少后增加
D.电子的电势能先增加后减少
C
O
a
b
+
+
E
E
F
F
做正功
做负功
电势能减少
电势能增加
针对训练
5、一带电油滴在匀强电场E中的运动轨迹如图虚线所示,电场方向竖直向下.若不计空气阻力,则此带电油滴从a运动到b的过程中,能量变化情况为( )
A.动能减小
B.电势能增加
C.动能和电势能之和减少
D.重力势能和电势能之和增加
E
a
b
C
针对训练
mg
F电
受力分析
合力向上，合力做正功，油滴动能增加，A错
电场力做正功，电势能减少，B错
根据能量守恒可知，C对、D错
讨论:
1.将电荷q从A点移到B点。若取B点的电势能为零，则A点的电势能为多少？
M

E
A
B
L
2.若电荷的电量为2q、
3q … 则A点的电势能为多少
3.求EPA/q，比值是否与电荷量有关？
+
q
F
与电荷量无关
三、电势
1、定义：
（φ 标量）
3、相对性：一般选取无穷远或大地电势为零。
1J/C=1V
2、EP及q含符号
4、沿电场线 (场强)方向电势越来越低
5、正电荷的电场中电势为正，负电荷的电场中电势为负
A B E
φA ＞φB
6、电场中某点的电势的大小是由电场本身的性质决定的，与放不放电荷及放什么电荷无关
7、电势是标量，在规定了零电势后，电场中各点的电势可以是正值，也可以是负值。正值表示该点电势比零高，负值表示该点电势比零低。
6、如图所示，点电荷的静电场中电场线用实线表示，但其方向未标明，虚线是某一带电粒子通过该电场区域时的运动轨迹。a、b是轨迹上的两点。若带电粒子在运动中只受到电场力作用，根据此图可作出正确判断的是( )
A.带电粒子所带电荷的性质
B.带电粒子在a、b两点的受力方向
C.带电粒子在a、b两点的速度何处较大
D.带电粒子在a、b两点的电势能何处较大
BCD
a
b
F
F
v
v
若粒子a→b，a、b两点的速度方向如图所示
根据力与运动轨迹的关系，受力方向如图所示,B正确
由动能定理和功能关系可知C、D在正确
若粒子b→a，a、b两点的速度方向如图所示
v
v
7、如图所示，ＭＮ是负点电荷产生的电场中的一条电场线。一个带正电的粒子（不计重力）从a到b穿越这条电场线的轨迹如图中虚线所示，则该带电粒子在a点的加速度一定　　　在b点的加速度。带电粒子在a点的电势能一定　　　在b点的电势能。（填“大于”、“小于”式“等于”）。
N
Ｍ
b
a
小于
大于
F
-
在重力场中，当选取的势能零点不同时，对各点高度的描述也会不同，但是高度差不会随着势能零点的改变而改变。
四、电势差（U）
同理，在电场中，各点电势也会随电势零点的改变而改变，
A
B
C
D
0V
1V
2V
3V
0V
1V
2V
-1V
因此，电势的差值往往比电势更重要。
但两点间的电势的差值却保持不变。
1、电场中两点间电势的差值，叫电势差，也叫电压。
则有
或者
显然
电场中A点的电势为
，B点的电势为
2、设电场中A、B两点的电势为UAB
一、电势差（U）
3、电势差是标量，正负不表示方向，表示两点间电势的高低。
例1、如图，如果B板接地（取大地的电势为0，则与大地相连的导体的电势也为0）A板的电势为8V，M点的电势为6V，N点的电势为2V.则：
+
+
+
+
+
M
N
A
B
E
（1）M、N两点间的电势差UMN是多少伏？
N、M两点间的电势差UMN又是多少伏？
(2)如果是改为A板接地，B板的电势是多大？ M、N两点的电势各为多大？此时， M、N两点间的电势差UMN又是多少伏？
解析
+
+
+
+
+
M
N
A
B
E
解析
当A板接地时，B板的电势为-8V
ΦM=-2V ΦN=-6V
UMN=4V
例1、如图，如果B板接地（取大地的电势为0，则与大地相连的导体的电势也为0）A板的电势为8V，M点的电势为6V，N点的电势为2V.则：
（1）M、N两点间的电势差UMN是多少伏？
N、M两点间的电势差UMN又是多少伏？
(2)如果是改为A板接地，B板的电势是多大？ M、N两点的电势各为多大？此时， M、N两点间的电势差UMN又是多少伏？
；
即
或
电荷q从电场中A点移到B点，
A
B
二、电场力做功与电势差的关系
例2、在匀强电场中把2.0×10－9C的正电荷从A点移到B点，静电力做功 1.5 ×10－7J。再把这个电荷从B点移到C点，静电力做功－4.0×10－7J 。
（1）比较A、B、C三点的电势高低；
（2）计算A、B间， B、C间， A、C间的电势差；
（3）计算把－1.5×10－9C的电荷从A点移到C点静电力做功；
（4）根据以上结果，画出该匀强电场中的电场线和等势面，标出A、B、C三点可能的位置。
例2、在匀强电场中把2.0×10－9C的正电荷从A点移到B点，静电力做功 1.5 ×10－7J。再把这个电荷从B点移到C点，静电力做功－4.0×10－7J 。
（1）比较A、B、C三点的电势高低；
（2）计算A、B间， B、C间， A、C间的电势差；
（3）计算把－1.5×10－9C的电荷从A点移到C点静电力做功；
（4）根据以上结果，画出该匀强电场中的电场线和等势面，标出A、B、C三点可能的位置。
例2、在匀强电场中把2.0×10－9C的正电荷从A点移到B点，静电力做功 1.5 ×10－7J。再把这个电荷从B点移到C点，静电力做功－4.0×10－7J 。
（1）比较A、B、C三点的电势高低；
（2）计算A、B间， B、C间， A、C间的电势差；
（3）计算把－1.5×10－9C的电荷从A点移到C点静电力做功；
（4）根据以上结果，画出该匀强电场中的电场线和等势面，标出A、B、C三点可能的位置。
四、等势面
2、几种常见的等势面
1、定义：
电场中电势相同的各点构成的面，叫做等势面。
E
+
－
（1）在同一等势面上的任意两点间移动电荷，电场力不做功
（2）电场线（或E）⊥等势面，且由电势较高的等势面指向电势较低的等势面
3、等势面的特点：
（4）等势面密处场强大、电场线密，等势面疏处场强小、电场线疏
（3）不同等势面在空间不相交、不相切，闭合
（5）沿电场方向电势降低最快
（6）匀强电场中电势均匀变化。
20
10
0
针对训练
8、关于等势面，正确的说法是（ 　）
A．电荷在等势面上移动时不受电场力作用，所以不做功
B．等势面上各点的场强大小相等
C．等势面一定跟电场线垂直
D．两等势面不能相交
CD
C
1
2
3
针对训练
Uab>Ubc
qUab>qUbc
9、孤立点电荷电场中的一簇等势面如图所示中虚线所示，其电势分别为ψ1、ψ2、ψ3，a、b、c是某电场线与这簇等势面的交点，且ab=ac.现将一负正电荷由a移到b，电场力做正功W1；再由b移至c，电场力做正功W2,则（ 　）
A.W1=W2，ψ1＜ψ2＜ψ3
B.W1=W2，ψ1＞ψ2＞ψ3
C.W1＞W2，ψ1＞ψ2＞ψ3
D.W1＜W2，ψ1＞ψ2＞ψ3
10、如图，虚线a、b、c势某静电场中的三个等势面，它们的电势a最大，c最少，一带正电的粒子射入电场中，其运动轨迹如图实线KLMN所示，由图可知（ ）
粒子从K到L的过程中，电场力做负功
粒子从L到M的过程中，电场力做负功
粒子从K到L的过程中，电势能增加
粒子从L到N的过程中，动能减少
K
N
M
L
a
b
c
针对训练
AC
v
F
v
F
方法一: 根据电场力做功的正负判断：
如何比较电荷电势能的大小呢？
方法二: 直接根据公式 判断
电场力做正功，电势能减少；
电场力做负功，电势能增加。
方法三: 根据电场线来判断
负电荷
电势能增加
电场力做负功
顺着电场线移动
正电荷
电势能减小
电场力做正功
顺着电场线移动
