浙江宁波 空间几何体的三视图[下学期]

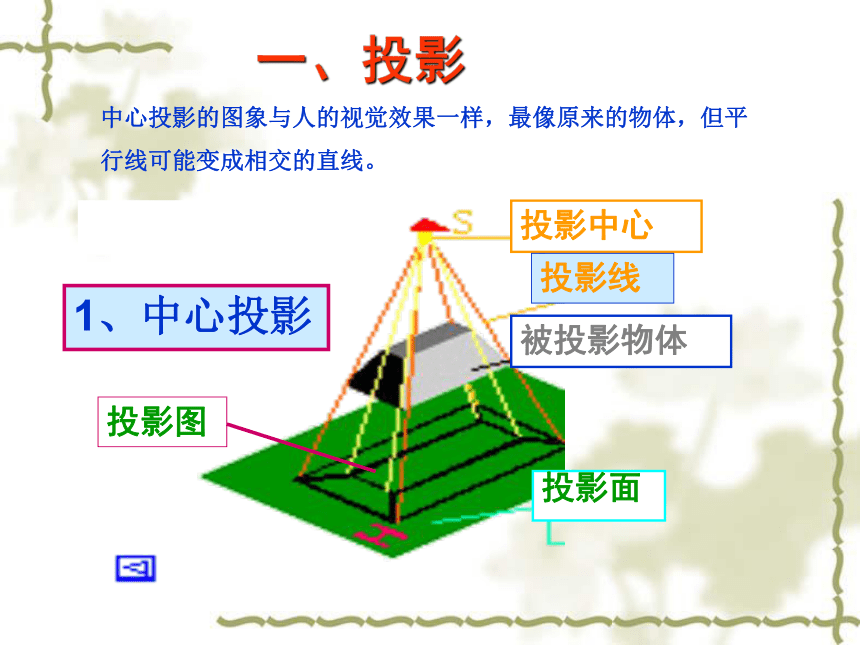

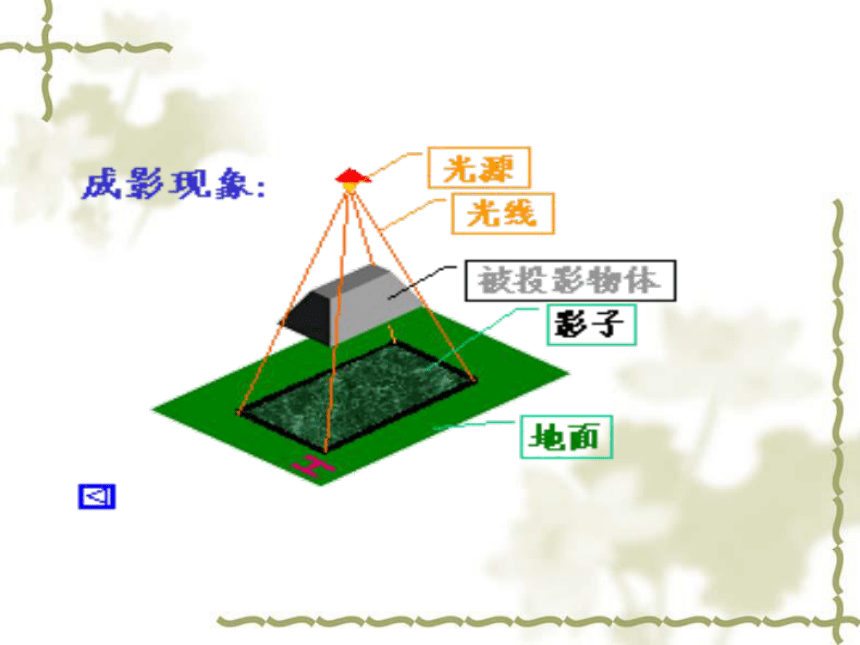

课件19张PPT。空 间 几 何 体三 视 图投影中心投影线投影面被投影物体 一、投影1、中心投影中心投影的图象与人的视觉效果一样，最像原来的物体，但平

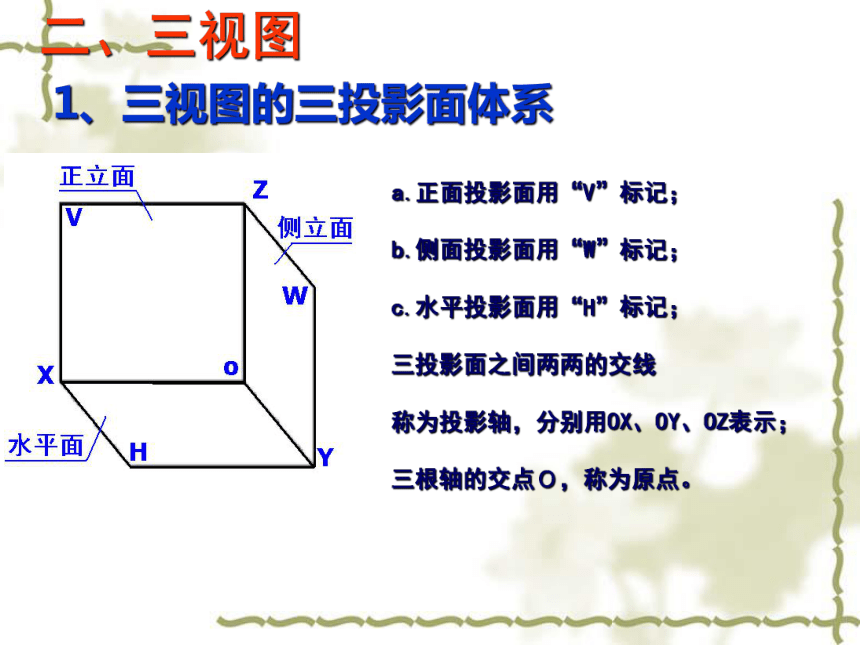

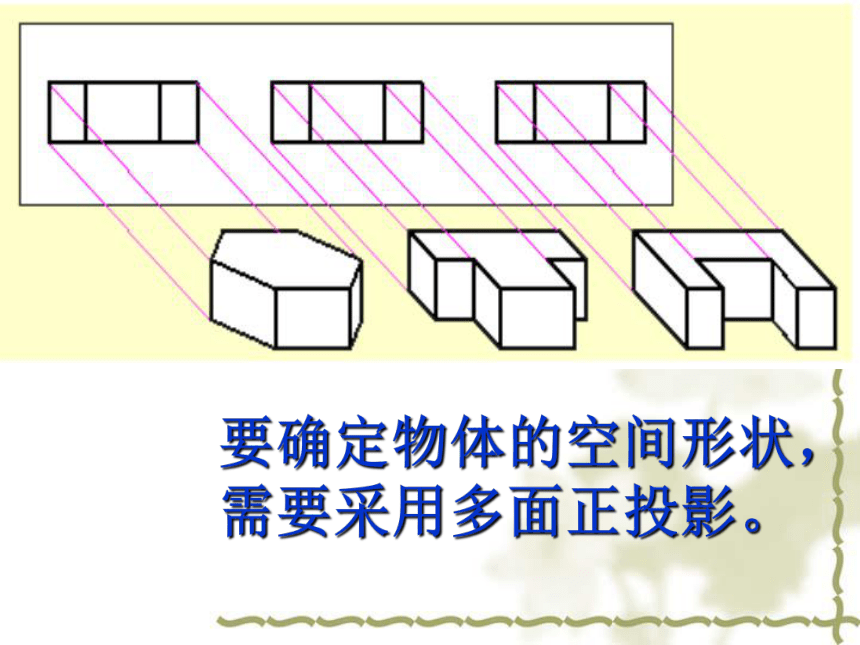

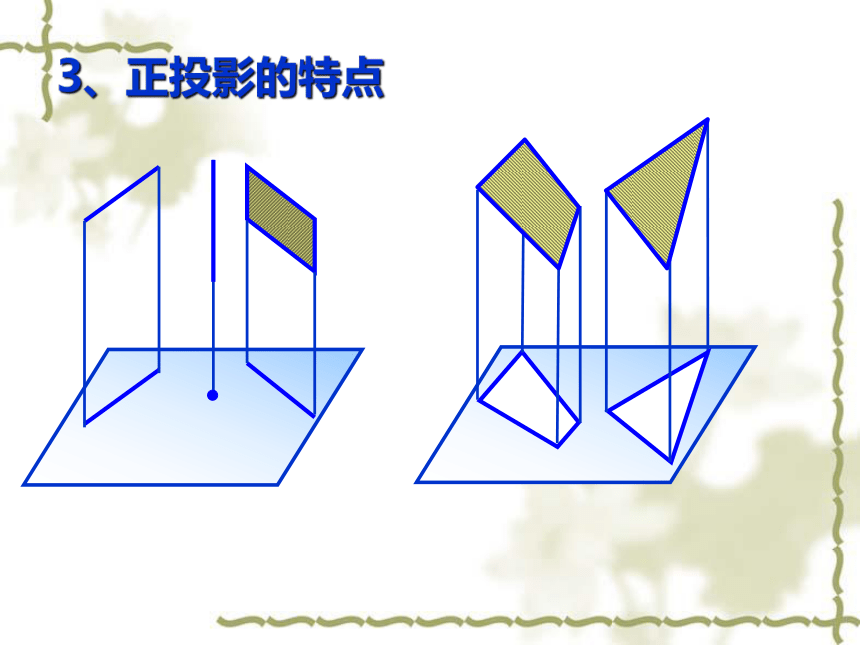

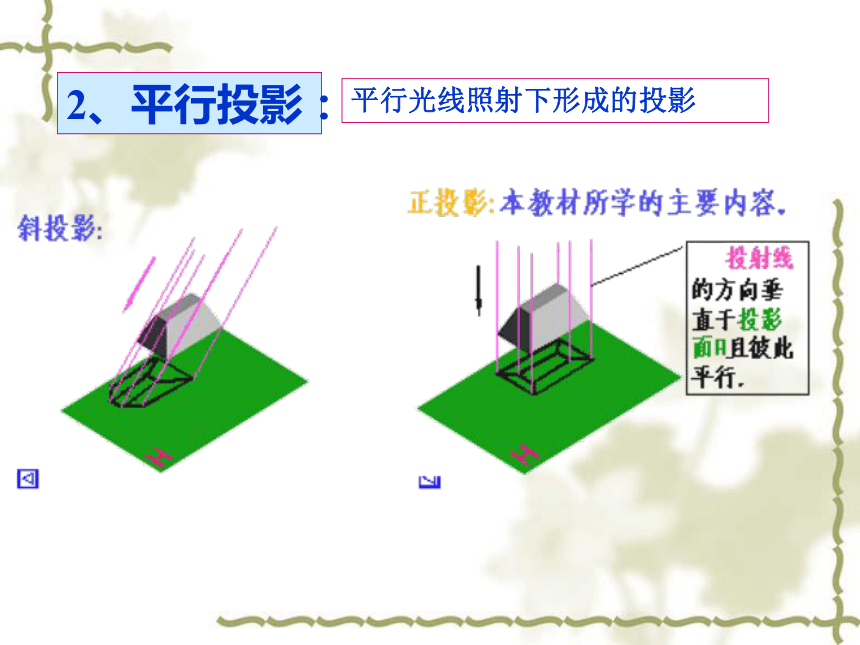

行线可能变成相交的直线。投影图2、平行投影：平行光线照射下形成的投影3、正投影的特点要确定物体的空间形状，需要采用多面正投影。二、三视图a.正面投影面用“V”标记；
b.侧面投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线
称为投影轴，分别用OX、OY、OZ表示；
三根轴的交点Ｏ，称为原点。1、三视图的三投影面体系2、三视图的形成 现将物体放在三面投影体系中，并尽可能使物体的各主要表面平行或垂直与其中的一个投影面，保持物体不动，将物体分别向三个投影面作正投影，就得到物体的三视图。 3、三视图的名称C、从上向下看，即得在H面上的投影，称为俯视图。A、从前向后看，即得V面上的投影，称为正视图；B、从左向右看，即得在W面上的投影，称为侧视图；将三视图画在一张纸上，则需要合理布局4、物体的三视图在图纸上的位置侧视图俯视图正视图正视图俯视图侧视图①、____视图反映物体空间的___度和___度，
　　不反映物体的___度。
三视图间的基本投影有什么关系？ 5、三视图的投影规律正视图左视图俯视图口诀是画图与
识图的基本规律远离正视图一边为物体的前边，
靠近正视图的一边为物体的后边6、六向方位关系主视图的上下左右对应物体的 关系；上下左右6、六向方位关系
俯视图的上下左右对应物体的 关系；后前左右6、六向方位关系
左视图的上下左右对应物体的 关系。 上下后前7、三视图的作图步骤（1）确定正视图的方向（2）布置视图（3）先画能反映物体真实形状的一个视力（4）运用“长对正，高平齐，宽相等”画出其它的 视图8、柱、锥、台、球的三视图的画法与识读直棱柱：两矩形线框对应一多边形棱锥：两三角形线框对应一多边形棱台：两梯形线框对应一多边形圆柱：两矩形线框对应一圆形线框圆锥：两三角形线框对应一圆形线框圆台：两梯形线框对应一圆形线框（两同心圆）球： 两圆形线框对应一圆形线框（直径相同）可视轮廓线用实线，不可视轮廓线用虚线。同一平面内的形体分割线不是轮廓线。方法：先画反映底面实形的特征图，再画其它视图。画出它的三视图正视图侧视图俯视图
