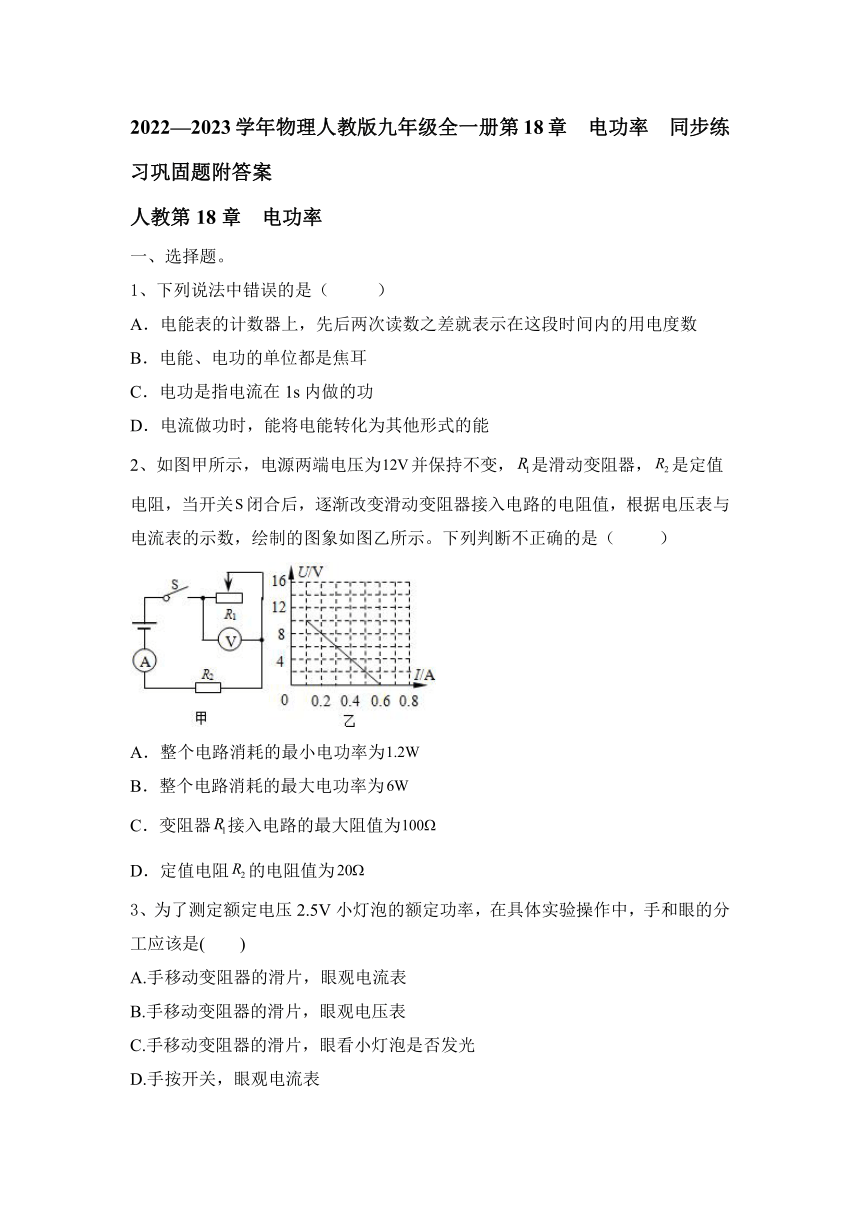

2022—2023学年物理人教版九年级全一册第18章 电功率 同步练习巩固题附答案

2022—2023学年物理人教版九年级全一册第18章 电功率 同步练习巩固题附答案
人教第18章 电功率
一、选择题。
1、下列说法中错误的是（ ）
A．电能表的计数器上，先后两次读数之差就表示在这段时间内的用电度数
B．电能、电功的单位都是焦耳
C．电功是指电流在1s内做的功
D．电流做功时，能将电能转化为其他形式的能
2、如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为
3、为了测定额定电压2.5V小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是(　　)
A.手移动变阻器的滑片，眼观电流表
B.手移动变阻器的滑片，眼观电压表
C.手移动变阻器的滑片，眼看小灯泡是否发光
D.手按开关，眼观电流表

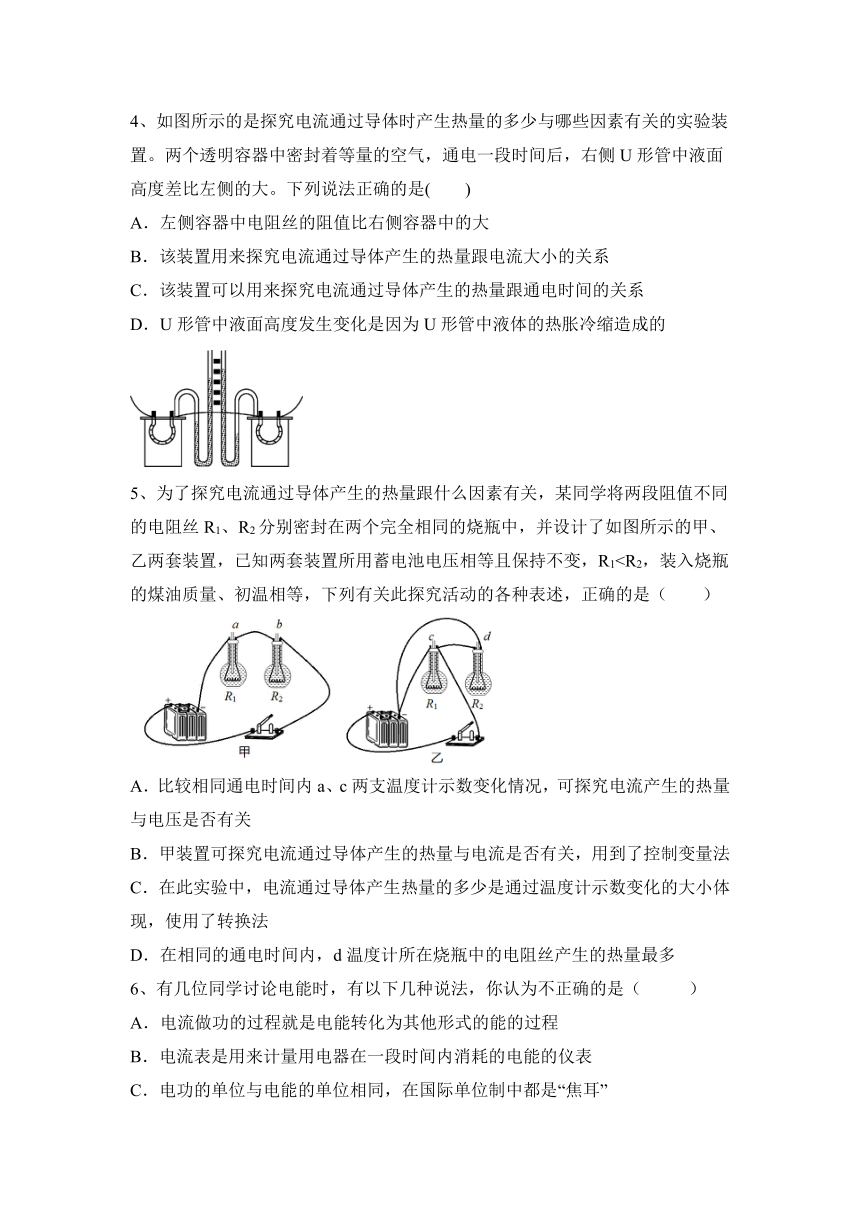

4、如图所示的是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大。下列说法正确的是(　　)
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生的热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
5、为了探究电流通过导体产生的热量跟什么因素有关，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置，已知两套装置所用蓄电池电压相等且保持不变，R1A．比较相同通电时间内a、c两支温度计示数变化情况，可探究电流产生的热量与电压是否有关
B．甲装置可探究电流通过导体产生的热量与电流是否有关，用到了控制变量法
C．在此实验中，电流通过导体产生热量的多少是通过温度计示数变化的大小体现，使用了转换法
D．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多
6、有几位同学讨论电能时，有以下几种说法，你认为不正确的是（ ）
A．电流做功的过程就是电能转化为其他形式的能的过程
B．电流表是用来计量用电器在一段时间内消耗的电能的仪表
C．电功的单位与电能的单位相同，在国际单位制中都是“焦耳”
D．火力发电厂把燃料的化学能转化成电能

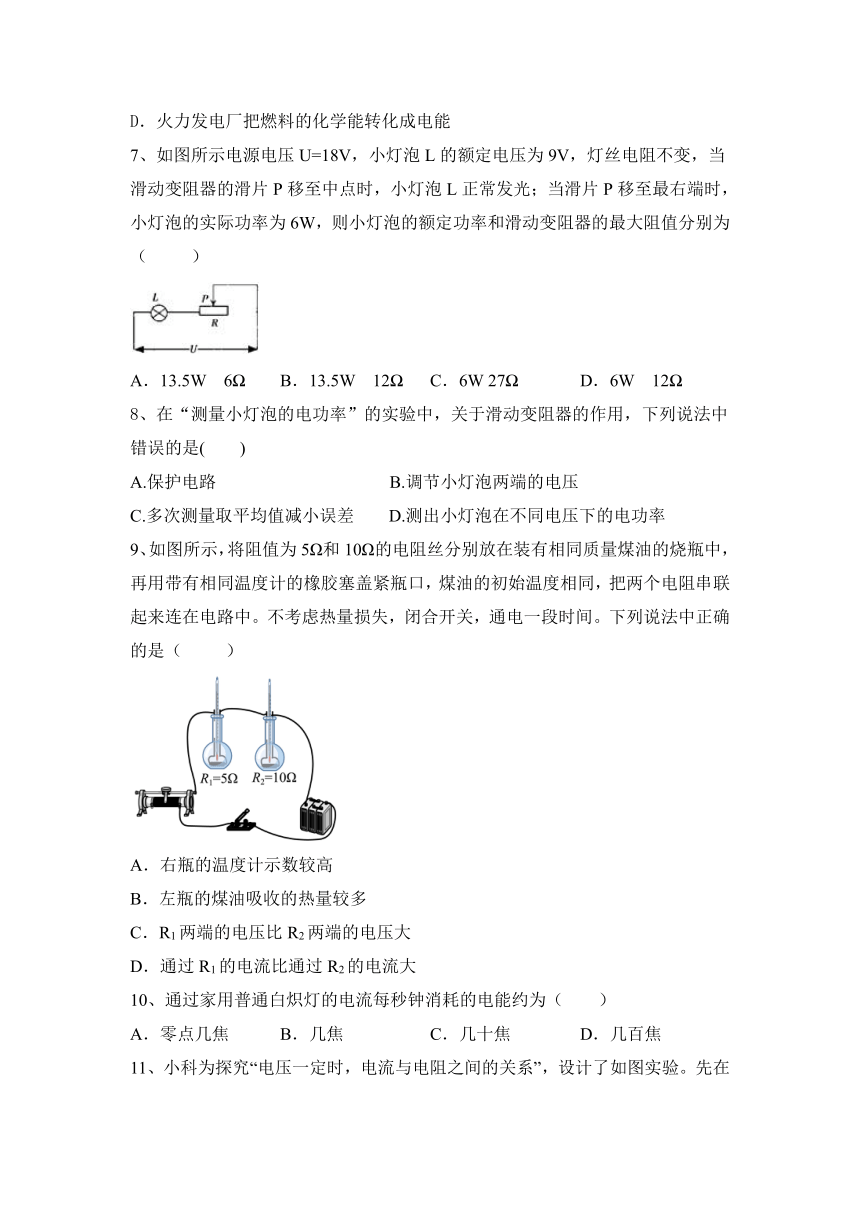

7、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
8、在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是(　　)
A.保护电路 B.调节小灯泡两端的电压
C.多次测量取平均值减小误差 D.测出小灯泡在不同电压下的电功率
9、如图所示，将阻值为5Ω和10Ω的电阻丝分别放在装有相同质量煤油的烧瓶中，再用带有相同温度计的橡胶塞盖紧瓶口，煤油的初始温度相同，把两个电阻串联起来连在电路中。不考虑热量损失，闭合开关，通电一段时间。下列说法中正确的是（ ）
A．右瓶的温度计示数较高
B．左瓶的煤油吸收的热量较多
C．R1两端的电压比R2两端的电压大
D．通过R1的电流比通过R2的电流大
10、通过家用普通白炽灯的电流每秒钟消耗的电能约为（ ）
A．零点几焦 B．几焦 C．几十焦 D．几百焦

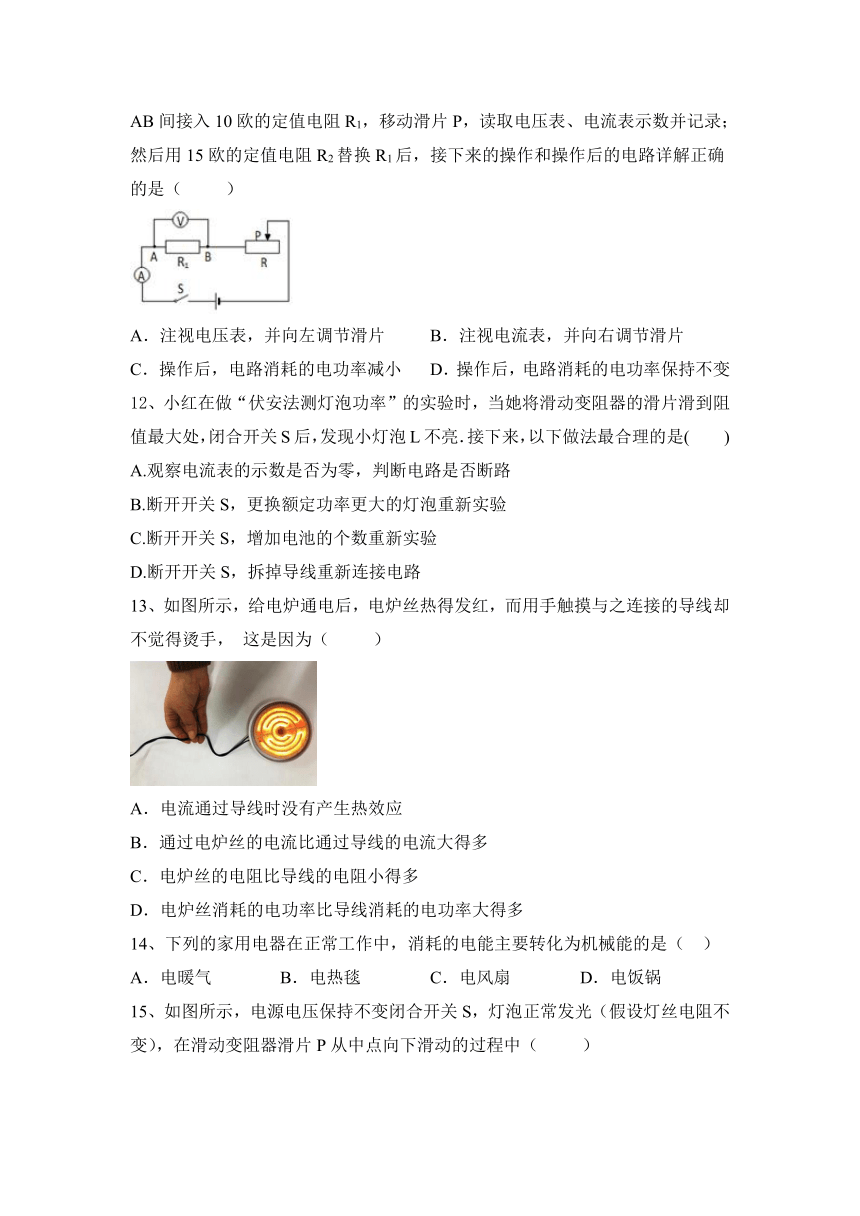

11、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
12、小红在做“伏安法测灯泡功率”的实验时，当她将滑动变阻器的滑片滑到阻值最大处，闭合开关S后，发现小灯泡L不亮．接下来，以下做法最合理的是( )
A.观察电流表的示数是否为零，判断电路是否断路
B.断开开关S，更换额定功率更大的灯泡重新实验
C.断开开关S，增加电池的个数重新实验
D.断开开关S，拆掉导线重新连接电路
13、如图所示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手， 这是因为（ ）
A．电流通过导线时没有产生热效应
B．通过电炉丝的电流比通过导线的电流大得多
C．电炉丝的电阻比导线的电阻小得多
D．电炉丝消耗的电功率比导线消耗的电功率大得多
14、下列的家用电器在正常工作中，消耗的电能主要转化为机械能的是（ ）
A．电暖气 B．电热毯 C．电风扇 D．电饭锅

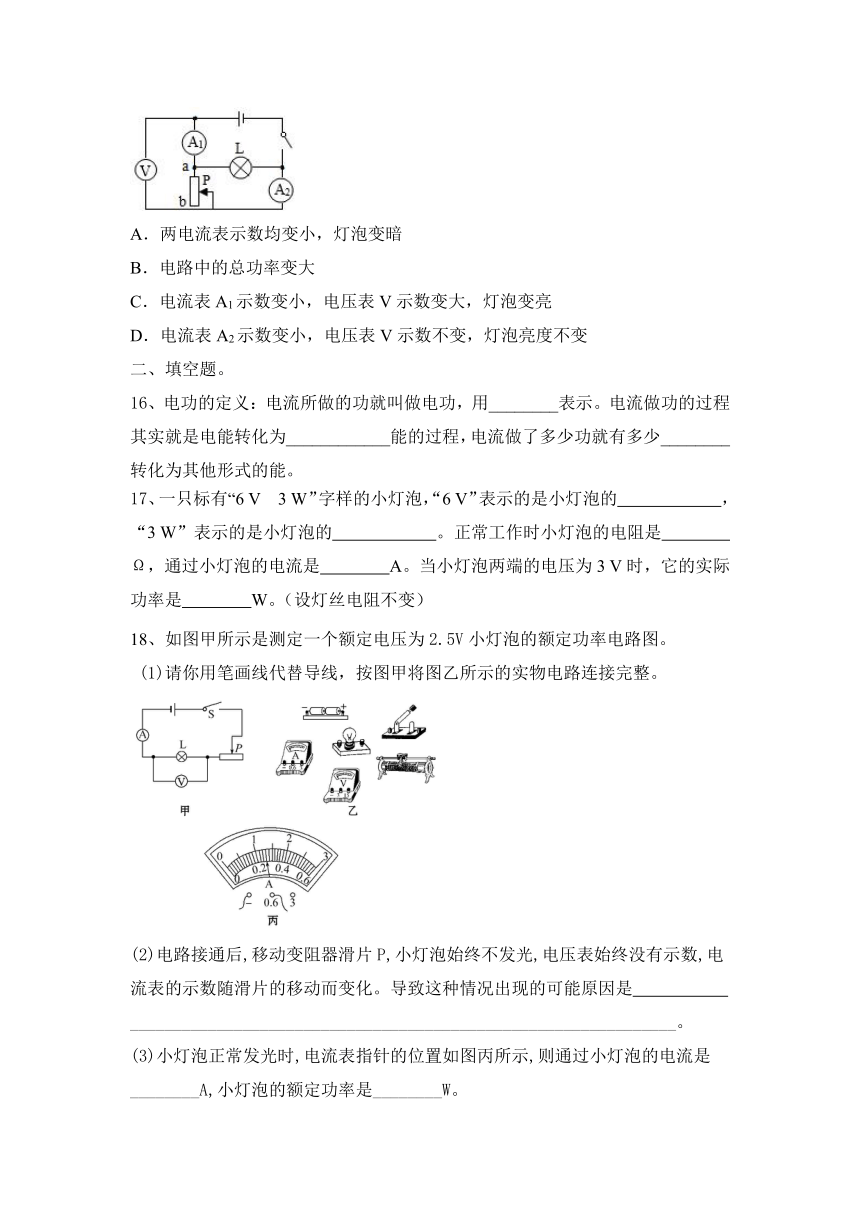

15、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变
二、填空题。
16、电功的定义：电流所做的功就叫做电功，用________表示。电流做功的过程其实就是电能转化为____________能的过程，电流做了多少功就有多少________转化为其他形式的能。
17、一只标有“6 V　3 W”字样的小灯泡，“6 V”表示的是小灯泡的　　　　　　，“3 W”表示的是小灯泡的　　　　　　。正常工作时小灯泡的电阻是　　　　Ω，通过小灯泡的电流是　　　　A。当小灯泡两端的电压为3 V时，它的实际功率是　　　　W。（设灯丝电阻不变）
18、如图甲所示是测定一个额定电压为2.5V小灯泡的额定功率电路图。
(1)请你用笔画线代替导线，按图甲将图乙所示的实物电路连接完整。
(2)电路接通后,移动变阻器滑片P,小灯泡始终不发光,电压表始终没有示数,电流表的示数随滑片的移动而变化。导致这种情况出现的可能原因是
_______________________________________________________________。
(3)小灯泡正常发光时,电流表指针的位置如图丙所示,则通过小灯泡的电流是________A,小灯泡的额定功率是________W。
19、在如图甲所示的电路中，电源电压为6V恒定不变，滑动变阻器R2的最大阻值是20Ω．闭合开关，滑动变阻器的P-R图象如图乙所示，则R1=__________Ω；当滑片P滑至最右端时，电流表的示数为__________A，通电10s电流通过R1产生的热量是__________J。
20、R1∶R2=2∶3，将它们串联在同一电路中，相同时间内消耗电能之比为__________；若将它们并联在同一电路中，它们两端的电压之比为__________。
21、灯泡L1、L2分别标有“4 V　4 W”和“3 V　3 W”的字样，将它们并联起来使用，干路中允许通过的最大电流为　　　　A，此时L1的电功率为　　　　W。（灯丝电阻不变）
22、测量小灯泡的电功率的实验中，依据的原理是 。
23、如图所示电路，电源电压保持不变，R1＝R2＝5 Ω，R1、R2两端的电压之比是_________，R1、R2产生的热量之比是_________。
三、实验题。
24、探究“通电导体产生的热量Q与电阻R的关系”，他们选用了以下实验器材：两个完全相同的烧瓶，烧瓶内分别装有质量和初温相同的水和煤油，相同的温度计A和B、阻值分别为、的电阻丝()还有满足实验要求的电源、滑动变阻器、电流表、开关和导线，他们设计了如图所示的实验电路，进行如下实验：闭合开关，通电一段时间后，记下温度计A的示数为，温度计B的示数为，发现，请根据以上叙述回答下列问题：
（1）实验中是通过观察________ 来反映电流产生热量的多少。
（2）请指出实验过程中存在的问题：_________ 。
（3）实验改进后可得出结论：_______ 。
25、测定小灯泡电功率的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2．5V、电阻约为10Ω。
连接电路时开关应 _______ ,电流表的量程应选 0 - ______ A。
用笔画线代替导线，连接完整如图a所示的实物电路。
闭合开关前，图中滑动变阻器的滑片P应位于_____端。
闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是 _______________ 。
排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为 ______ V；要获得小灯泡额定功率的数据，滑片P应向________移动。
改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I – U图象。由图象可知，小灯泡两端电压是1．5V时，其电阻是 ___ Ω，额定功率是 ___ W。
四、计算题。
26、如图所示，电源两端电压为U且保持不变，电阻R1的阻值为10 Ω.电阻R2的阻值为50 Ω.闭合开关S，电阻R2两端的电压为10 V．求：
(1)电阻R1两端的电压；
(2)通电1 min，整个电路消耗的电能．
27、如图所示，灯L标有“4V、2W”，R=20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），求通电1min电路中产生的热量为多少J？
2022—2023学年物理人教版九年级全一册第18章 电功率 同步练习巩固题附答案
人教第18章 电功率
一、选择题。
1、下列说法中错误的是（ ）
A．电能表的计数器上，先后两次读数之差就表示在这段时间内的用电度数
B．电能、电功的单位都是焦耳
C．电功是指电流在1s内做的功
D．电流做功时，能将电能转化为其他形式的能
【答案】C
2、如图甲所示，电源两端电压为并保持不变，是滑动变阻器，是定值电阻，当开关闭合后，逐渐改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。下列判断不正确的是（ ）
A．整个电路消耗的最小电功率为
B．整个电路消耗的最大电功率为
C．变阻器接入电路的最大阻值为
D．定值电阻的电阻值为
【答案】B
3、为了测定额定电压2.5V小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是(　　)
A.手移动变阻器的滑片，眼观电流表
B.手移动变阻器的滑片，眼观电压表
C.手移动变阻器的滑片，眼看小灯泡是否发光
D.手按开关，眼观电流表
【答案】B
4、如图所示的是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大。下列说法正确的是(　　)
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生的热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
【答案】C
5、为了探究电流通过导体产生的热量跟什么因素有关，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置，已知两套装置所用蓄电池电压相等且保持不变，R1A．比较相同通电时间内a、c两支温度计示数变化情况，可探究电流产生的热量与电压是否有关
B．甲装置可探究电流通过导体产生的热量与电流是否有关，用到了控制变量法
C．在此实验中，电流通过导体产生热量的多少是通过温度计示数变化的大小体现，使用了转换法
D．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多
【答案】C
6、有几位同学讨论电能时，有以下几种说法，你认为不正确的是（ ）
A．电流做功的过程就是电能转化为其他形式的能的过程
B．电流表是用来计量用电器在一段时间内消耗的电能的仪表
C．电功的单位与电能的单位相同，在国际单位制中都是“焦耳”
D．火力发电厂把燃料的化学能转化成电能
【答案】B
7、如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
【答案】B
8、在“测量小灯泡的电功率”的实验中，关于滑动变阻器的作用，下列说法中错误的是(　　)
A.保护电路 B.调节小灯泡两端的电压
C.多次测量取平均值减小误差 D.测出小灯泡在不同电压下的电功率
【答案】C
9、如图所示，将阻值为5Ω和10Ω的电阻丝分别放在装有相同质量煤油的烧瓶中，再用带有相同温度计的橡胶塞盖紧瓶口，煤油的初始温度相同，把两个电阻串联起来连在电路中。不考虑热量损失，闭合开关，通电一段时间。下列说法中正确的是（ ）
A．右瓶的温度计示数较高
B．左瓶的煤油吸收的热量较多
C．R1两端的电压比R2两端的电压大
D．通过R1的电流比通过R2的电流大
【答案】A
10、通过家用普通白炽灯的电流每秒钟消耗的电能约为（ ）
A．零点几焦 B．几焦 C．几十焦 D．几百焦
【答案】C
11、小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
【答案】C
12、小红在做“伏安法测灯泡功率”的实验时，当她将滑动变阻器的滑片滑到阻值最大处，闭合开关S后，发现小灯泡L不亮．接下来，以下做法最合理的是( )
A.观察电流表的示数是否为零，判断电路是否断路
B.断开开关S，更换额定功率更大的灯泡重新实验
C.断开开关S，增加电池的个数重新实验
D.断开开关S，拆掉导线重新连接电路
【答案】A
13、如图所示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手， 这是因为（ ）
A．电流通过导线时没有产生热效应
B．通过电炉丝的电流比通过导线的电流大得多
C．电炉丝的电阻比导线的电阻小得多
D．电炉丝消耗的电功率比导线消耗的电功率大得多
【答案】D
14、下列的家用电器在正常工作中，消耗的电能主要转化为机械能的是（ ）
A．电暖气 B．电热毯 C．电风扇 D．电饭锅
【答案】C
15、如图所示，电源电压保持不变闭合开关S，灯泡正常发光（假设灯丝电阻不变），在滑动变阻器滑片P从中点向下滑动的过程中（ ）
A．两电流表示数均变小，灯泡变暗
B．电路中的总功率变大
C．电流表A1示数变小，电压表V示数变大，灯泡变亮
D．电流表A2示数变小，电压表V示数不变，灯泡亮度不变
【答案】D
二、填空题。
16、电功的定义：电流所做的功就叫做电功，用________表示。电流做功的过程其实就是电能转化为____________能的过程，电流做了多少功就有多少________转化为其他形式的能。
【答案】W　其他形式　电能。
17、一只标有“6 V　3 W”字样的小灯泡，“6 V”表示的是小灯泡的　　　　　　，“3 W”表示的是小灯泡的　　　　　　。正常工作时小灯泡的电阻是　　　　Ω，通过小灯泡的电流是　　　　A。当小灯泡两端的电压为3 V时，它的实际功率是　　　　W。（设灯丝电阻不变）
【答案】额定电压　额定功率　12　0.5　0.75
18、如图甲所示是测定一个额定电压为2.5V小灯泡的额定功率电路图。
(1)请你用笔画线代替导线，按图甲将图乙所示的实物电路连接完整。
(2)电路接通后,移动变阻器滑片P,小灯泡始终不发光,电压表始终没有示数,电流表的示数随滑片的移动而变化。导致这种情况出现的可能原因是
_______________________________________________________________。
(3)小灯泡正常发光时,电流表指针的位置如图丙所示,则通过小灯泡的电流是________A,小灯泡的额定功率是________W。
【答案】(1)如图所示：
(2)灯座短路(或灯泡短路)　 (3)0.26　0.65
19、在如图甲所示的电路中，电源电压为6V恒定不变，滑动变阻器R2的最大阻值是20Ω．闭合开关，滑动变阻器的P-R图象如图乙所示，则R1=__________Ω；当滑片P滑至最右端时，电流表的示数为__________A，通电10s电流通过R1产生的热量是__________J。
【答案】10 0.2 4
20、R1∶R2=2∶3，将它们串联在同一电路中，相同时间内消耗电能之比为__________；若将它们并联在同一电路中，它们两端的电压之比为__________。
【答案】 2∶3； 1∶1。
21、灯泡L1、L2分别标有“4 V　4 W”和“3 V　3 W”的字样，将它们并联起来使用，干路中允许通过的最大电流为　　　　A，此时L1的电功率为　　　　W。（灯丝电阻不变）
【答案】1.75　2.25
22、测量小灯泡的电功率的实验中，依据的原理是 。
【答案】P＝UI
23、如图所示电路，电源电压保持不变，R1＝R2＝5 Ω，R1、R2两端的电压之比是_________，R1、R2产生的热量之比是_________。
【答案】1∶1 4∶1
三、实验题。
24、探究“通电导体产生的热量Q与电阻R的关系”，他们选用了以下实验器材：两个完全相同的烧瓶，烧瓶内分别装有质量和初温相同的水和煤油，相同的温度计A和B、阻值分别为、的电阻丝()还有满足实验要求的电源、滑动变阻器、电流表、开关和导线，他们设计了如图所示的实验电路，进行如下实验：闭合开关，通电一段时间后，记下温度计A的示数为，温度计B的示数为，发现，请根据以上叙述回答下列问题：
（1）实验中是通过观察________ 来反映电流产生热量的多少。
（2）请指出实验过程中存在的问题：_________ 。
（3）实验改进后可得出结论：_______ 。
【答案】（1）温度计示数的变化
（2）没有控制烧瓶中的液体的种类是相同的
（3）电流通过电阻产生的热量跟电阻阻值大小有关，相同电流和时间下电阻越大，产生热量越多。
25、测定小灯泡电功率的实验中，选用的电源电压为4．5V，小灯泡的额定电压为2．5V、电阻约为10Ω。
连接电路时开关应 _______ ,电流表的量程应选 0 - ______ A。
用笔画线代替导线，连接完整如图a所示的实物电路。
闭合开关前，图中滑动变阻器的滑片P应位于_____端。
闭合开关，移动变阻器的滑片P，发现小灯泡始终不亮，电压表有示数、电流表无示数，原因可能是 _______________ 。
排除故障后，闭合开关、移动滑片P至电压表的示数如图b所示，其读数为 ______ V；要获得小灯泡额定功率的数据，滑片P应向________移动。
改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图c所示的I – U图象。由图象可知，小灯泡两端电压是1．5V时，其电阻是 ___ Ω，额定功率是 ___ W。
【答案】断开 0.6
如图所示：
A 小灯泡灯丝断或接触不良 2.2 B 10 0.5
四、计算题。
26、如图所示，电源两端电压为U且保持不变，电阻R1的阻值为10 Ω.电阻R2的阻值为50 Ω.闭合开关S，电阻R2两端的电压为10 V．求：
(1)电阻R1两端的电压；
(2)通电1 min，整个电路消耗的电能．
【答案】(1)2 V； (2)144 J
27、如图所示，灯L标有“4V、2W”，R=20Ω，闭合开关S时，灯L正常发光（灯丝的电阻不受温度影响），求通电1min电路中产生的热量为多少J？
【答案】168J
