§3.4 电能的输送

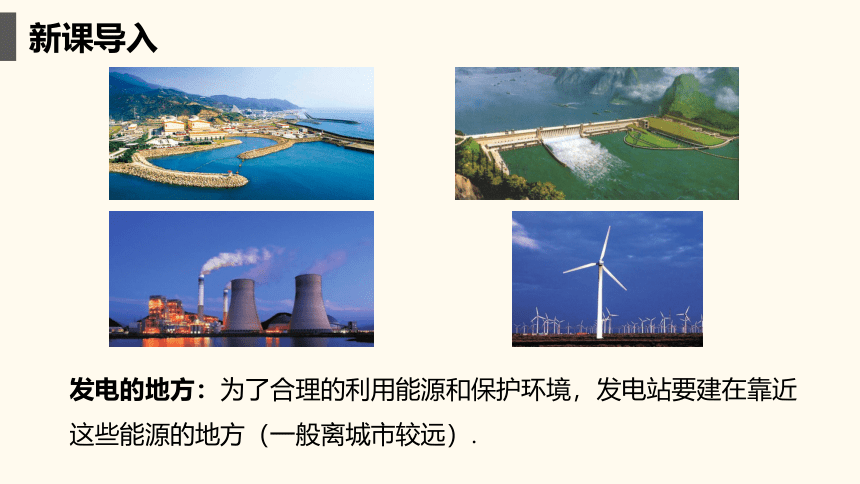

新课导入
发电的地方：为了合理的利用能源和保护环境，发电站要建在靠近这些能源的地方（一般离城市较远）.

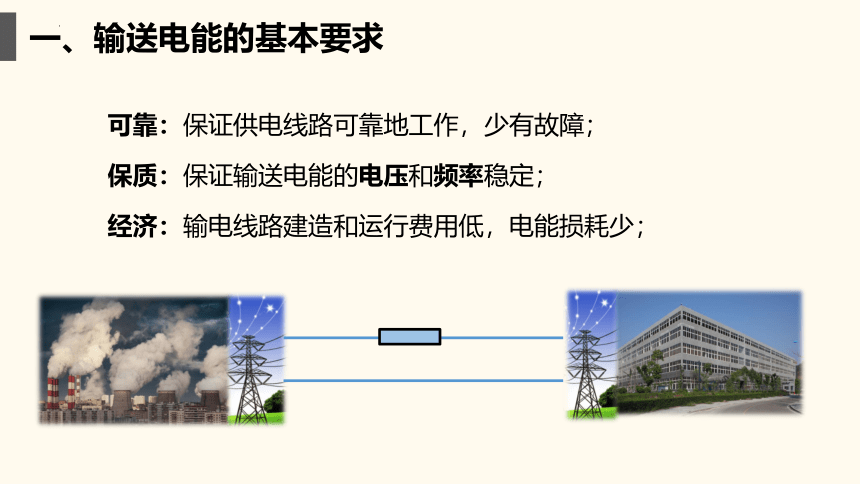

一、输送电能的基本要求
可靠：保证供电线路可靠地工作，少有故障；
保质：保证输送电能的电压和频率稳定；
经济：输电线路建造和运行费用低，电能损耗少；
二、输电过程中的电能和电压损失
发电厂
用户
P1
U1
r
I
U2
ΔU
P2
P损

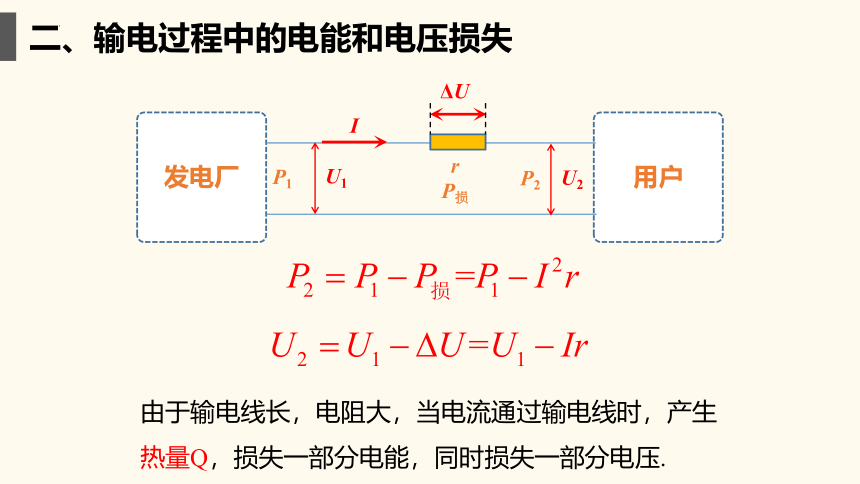

由于输电线长，电阻大，当电流通过输电线时，产生热量Q，损失一部分电能，同时损失一部分电压.
二、输电过程中的电能和电压损失

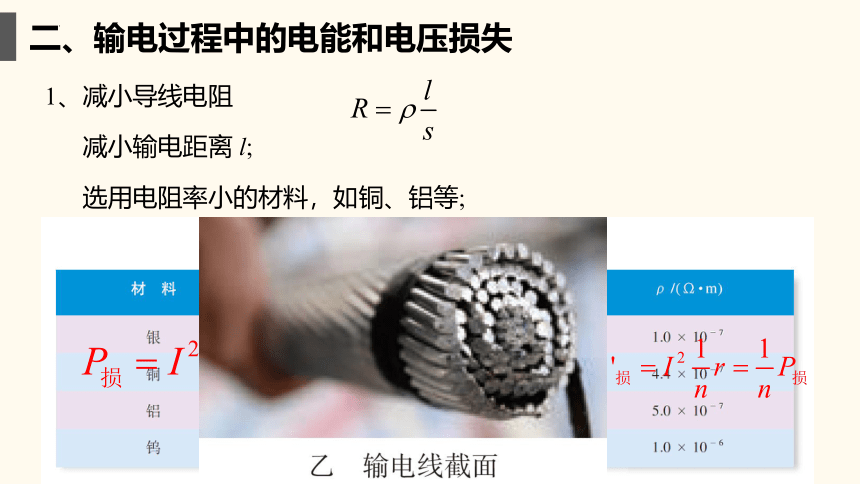

1、减小导线电阻
减小输电距离 l;
选用电阻率小的材料，如铜、铝等;
增大导线横截面积;
I一定，r减为原来的
二、输电过程中的电能和电压损失

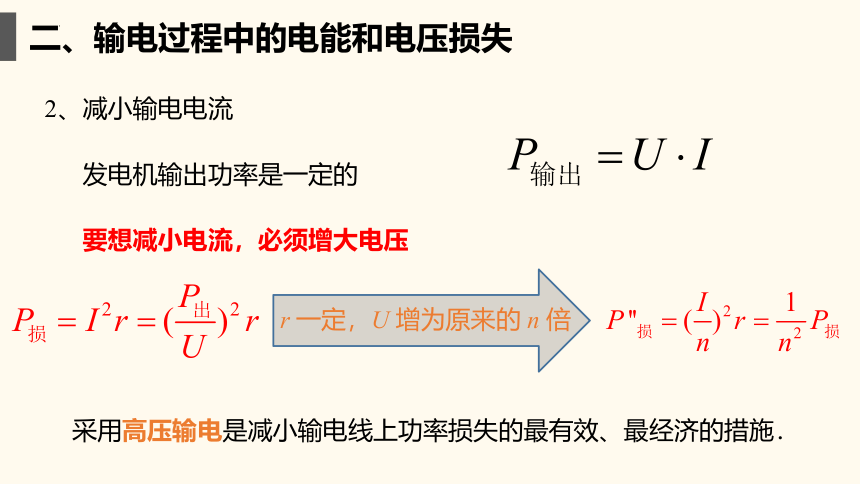

2、减小输电电流
发电机输出功率是一定的
要想减小电流，必须增大电压
r 一定，U 增为原来的 n 倍
采用高压输电是减小输电线上功率损失的最有效、最经济的措施．

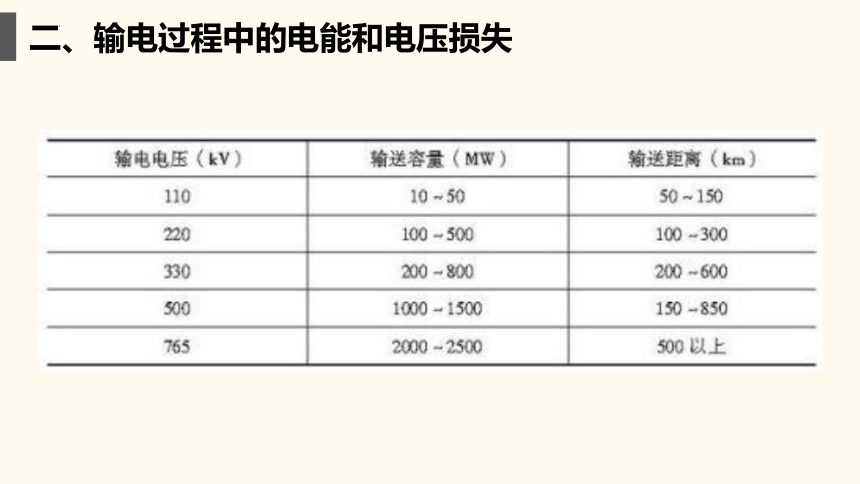

二、输电过程中的电能和电压损失
新课导入
三、远距离输电
三、远距离输电
发电机
升压变压器
高压输电线路
降压变压器
用户
U1
U2
U3
U4
~
r
三、远距离输电
功率关系
电压关系
电流关系
损耗功率
例题
1、发电厂发电机的输出电压为U1, 发电厂至学校的输电线电阻为r, 通过导线的电流为I, 学校输入电压为U2, 下列四个计算输电线损耗的功率式子中, 不正确的是( )
例题
2、某个小水电站发电机的输出功率为 100kW，发电机的电压为 250V。通过升压变压器升压后向远处输电，输电线的总电阻为 8Ω，在用户端用降压变压器把电压降为 220V。要求在输电线上损失的功率控制在 5kW（即用户得到的功率为95kW）。请你设计两个变压器的匝数比。
例题
3、 (2020·全国卷Ⅱ，多选)特高压输电可使输送中的电能损耗和电压损失大幅降低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用 550kV 的超高压向B处输电，输电线上损耗的电功率为 ΔP，到达B处时电压下降了 ΔU。在保持A处输送的电功率和输电线电阻都不变的条件下，改用 1100kV 特高压输电，输电线上损耗的电功率变为 ΔP'，到达B处时电压下降了 ΔU'。不考虑其他因素的影响，则( )
