17.1 电流与电压和电阻的关系
九年级全册

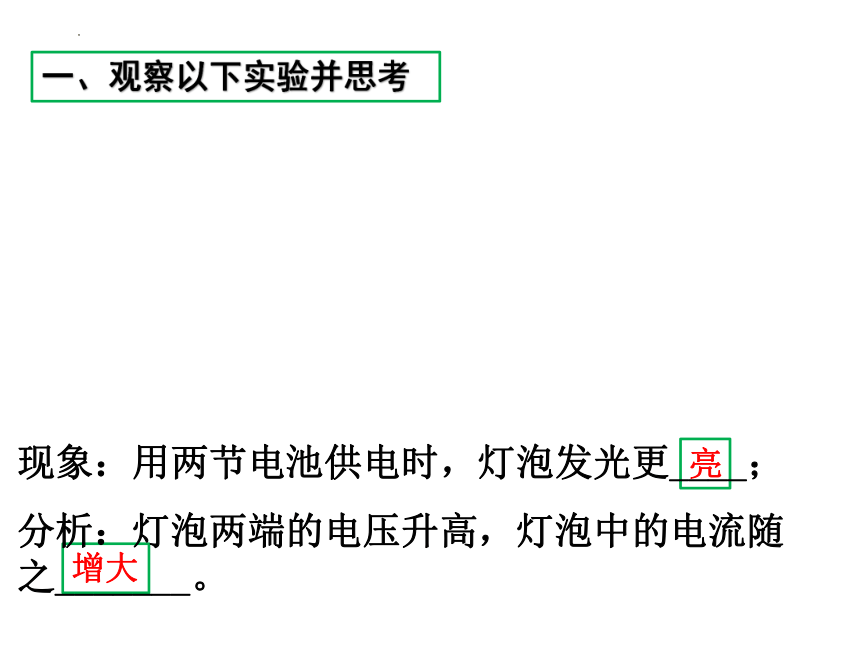

一、观察以下实验并思考
亮
增大
现象：用两节电池供电时，灯泡发光更____；
分析：灯泡两端的电压升高，灯泡中的电流随之_______。

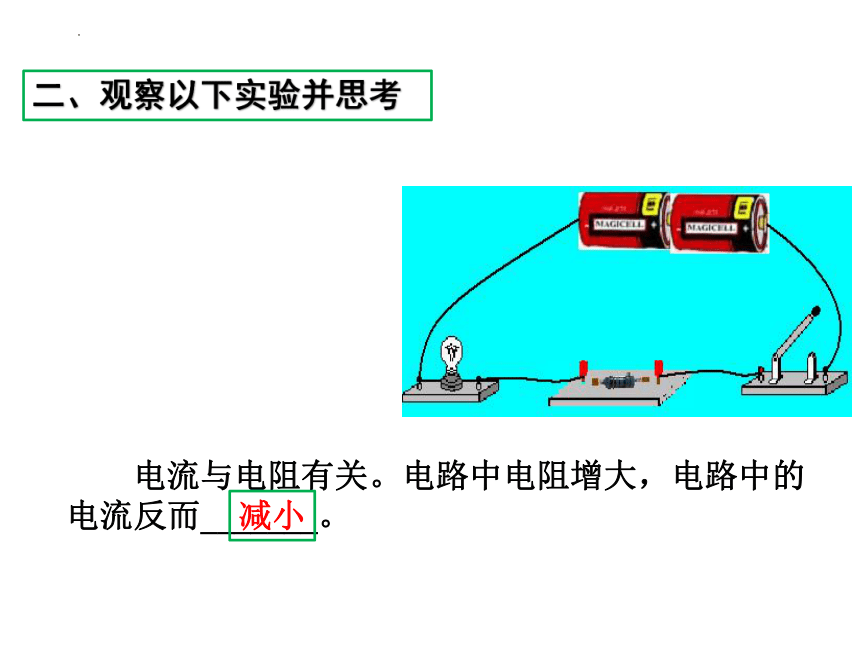

电流与电阻有关。电路中电阻增大，电路中的电流反而_______。
二、观察以下实验并思考
减小

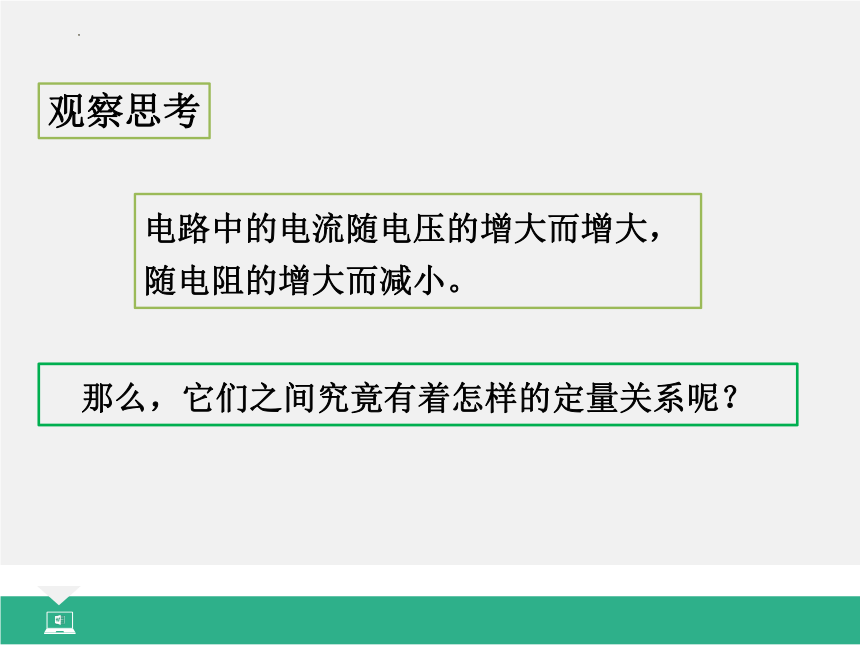

电路中的电流随电压的增大而增大，
随电阻的增大而减小。
观察思考
　那么，它们之间究竟有着怎样的定量关系呢？

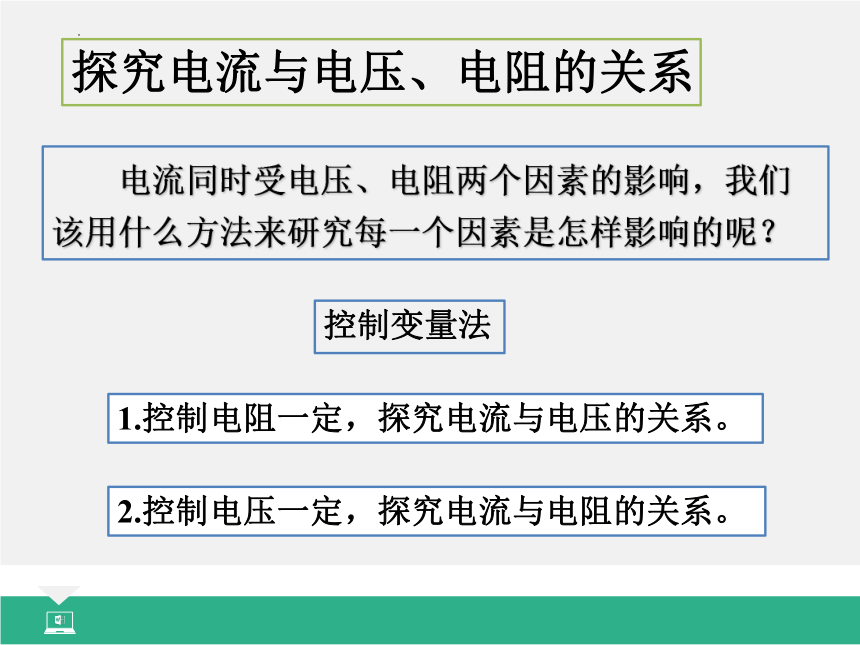

电流同时受电压、电阻两个因素的影响，我们该用什么方法来研究每一个因素是怎样影响的呢？
控制变量法
2.控制电压一定，探究电流与电阻的关系。
1.控制电阻一定，探究电流与电压的关系。
探究电流与电压、电阻的关系

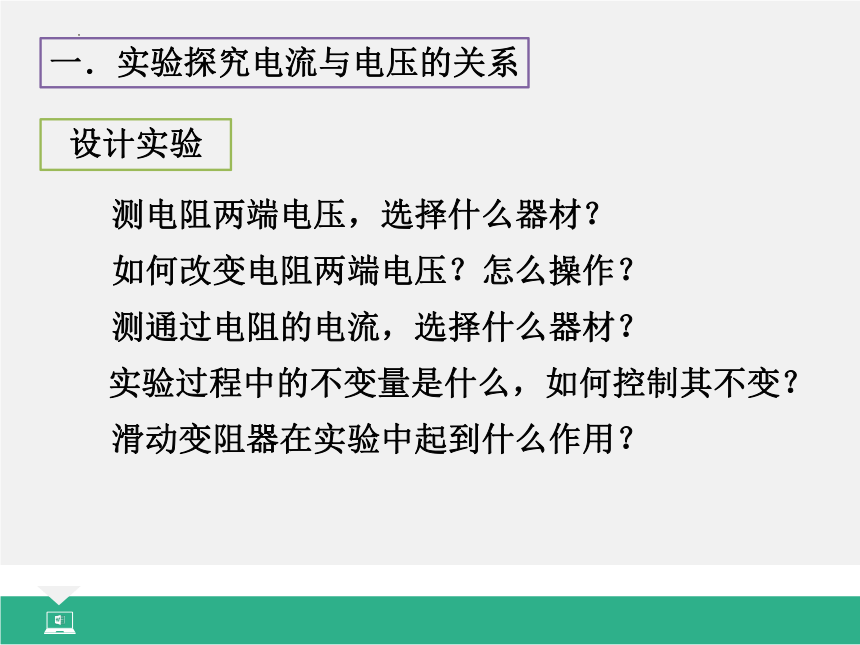

　　测电阻两端电压，选择什么器材？
　　如何改变电阻两端电压？怎么操作？
　　测通过电阻的电流，选择什么器材？
　 实验过程中的不变量是什么，如何控制其不变？
　　滑动变阻器在实验中起到什么作用？
一．实验探究电流与电压的关系
设计实验

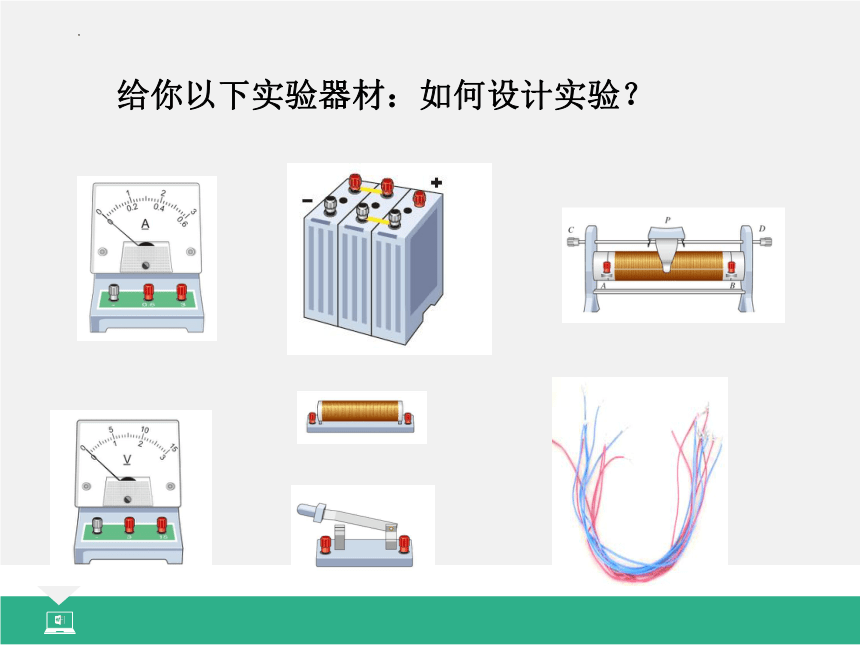

　　给你以下实验器材：如何设计实验？
A
V
R
R'
S
电路图
　　电阻一定，研究电流与电压的定量关系。
设计实验
10 Ω 电压U/V 1.0 2.0 3.0 4.0 5.0 6.0
电流I/A
0.6
0.5
0.4
0.3
0.2
0.1
电阻R
自变量
因变量
控制变量
　　记录实验数据
进行实验
I/A
U/V
O
4.0
6.0
8.0
10.0
0.1
0.3
0.5
0.6
0.4
0.2
0.7
0.8
2.0
·
·
·
·
3.0
5.0
7.0
1.0
9.0
·
·
·
0.9
R
绘制图象
归纳结论
　　当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。
改变导体两端的电压
本实验中滑动变阻器的作用是什么？
保护电路
二．实验探究电流与电阻的关系
　　在电路中如何改变电阻，选用什么器材？怎么操作？
　　如何使电阻两端电压不变，如何控制其不变？
　　滑动变阻器在实验中起到什么作用？
设计实验
电压U 5 V 电阻R/Ω 5.0 10.0 15.0 20.0 25.0 30.0
电流I/A
0.17
0.2
0.25
0.33
0.5
1
自变量
因变量
控制变量
进行实验
I/A
R/Ω
O
5
0.1
0.3
0.5
0.6
0.4
0.2
0.7
0.8
3
4
6
2
·
0.9
实验与探究
绘制图象
1
7
8
·
·
·
保持导体两端的电压不变
本实验中滑动变阻器的作用是什么？
保护电路
二．实验探究电流与电阻的关系
分析数据 归纳结论
　　当导体的电压一定时，通过导体的电流跟导体的电阻成反比。
　　某同学按如图所示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变电阻箱R1(符号用 表示)的阻值，测得相应的电流如下表。分析表中数据可知：电流跟电阻__________，这与其他同学的结论不一样，其原因是_____________________。
次数 R1/W I/A
1 2 0.40
2 4 0.32
3 8 0.25
V
A
S
R1
R2
P
不成反比
没有保持电压一定
