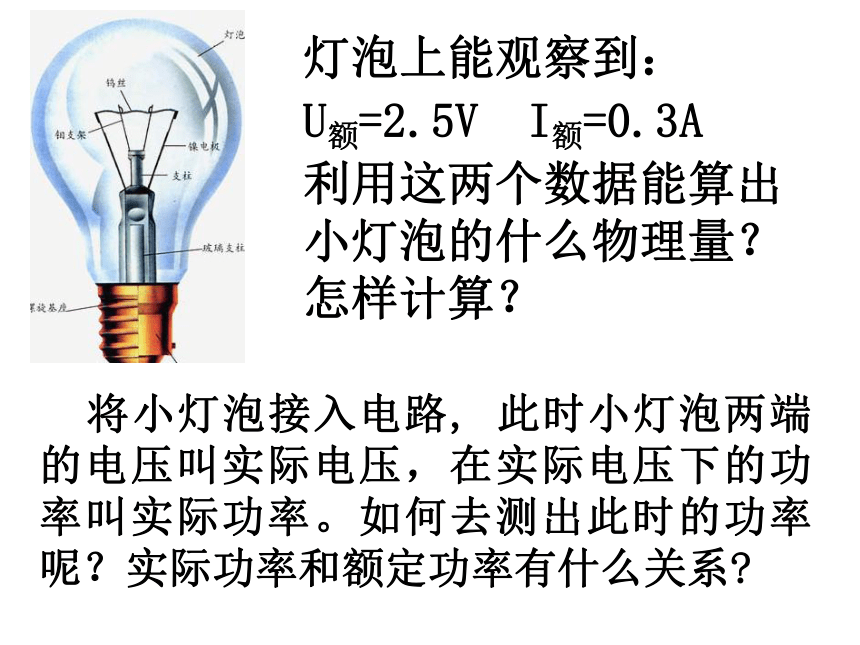

课件23张PPT。测量小电灯的电功率灯泡上能观察到:
U额=2.5V I额=0.3A

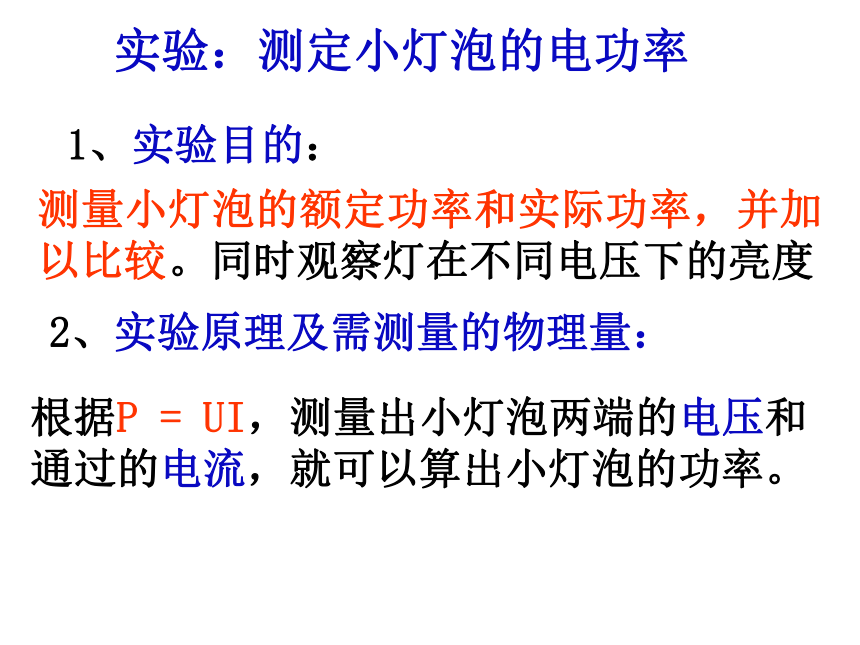

利用这两个数据能算出小灯泡的什么物理量?怎样计算?? 将小灯泡接入电路, 此时小灯泡两端的电压叫实际电压,在实际电压下的功率叫实际功率。如何去测出此时的功率呢?实际功率和额定功率有什么关系?? 1、实验目的: 2、实验原理及需测量的物理量:实验:测定小灯泡的电功率测量小灯泡的额定功率和实际功率,并加以比较。同时观察灯在不同电压下的亮度根据P = UI,测量出小灯泡两端的电压和通过的电流,就可以算出小灯泡的功率。额定电压2.5V的小灯泡、 、
__________、__________________、

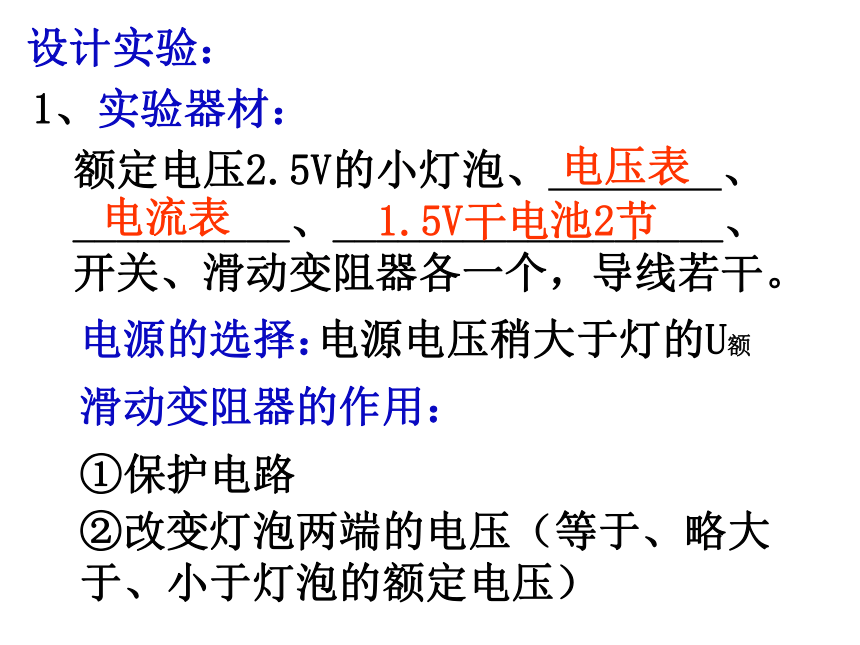

开关、滑动变阻器各一个,导线若干。设计实验:电压表电流表1.5V干电池2节1、实验器材:滑动变阻器的作用:①保护电路

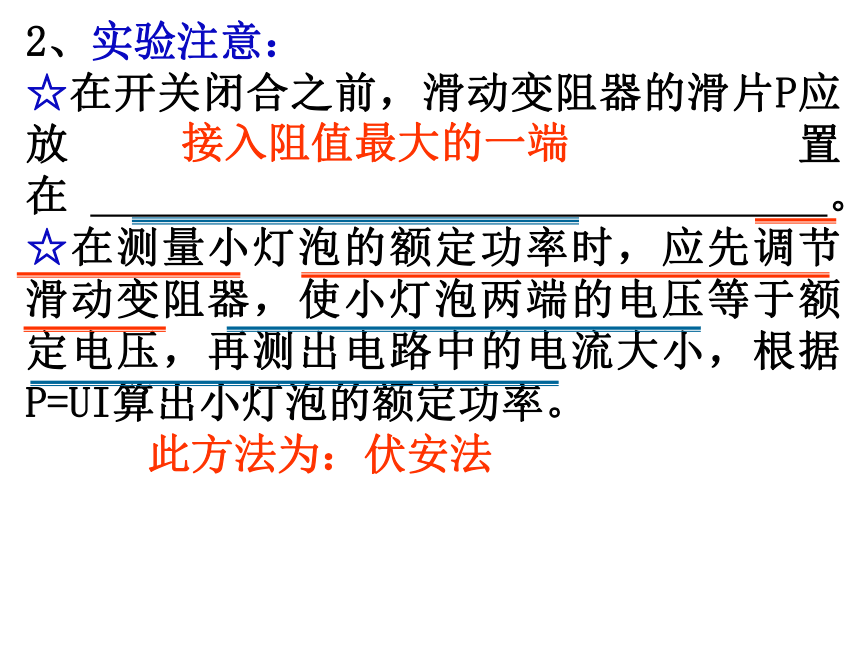

②改变灯泡两端的电压(等于、略大于、小于灯泡的额定电压)电源的选择:电源电压稍大于灯的U额2、实验注意:
☆在开关闭合之前,滑动变阻器的滑片P应放置在 。

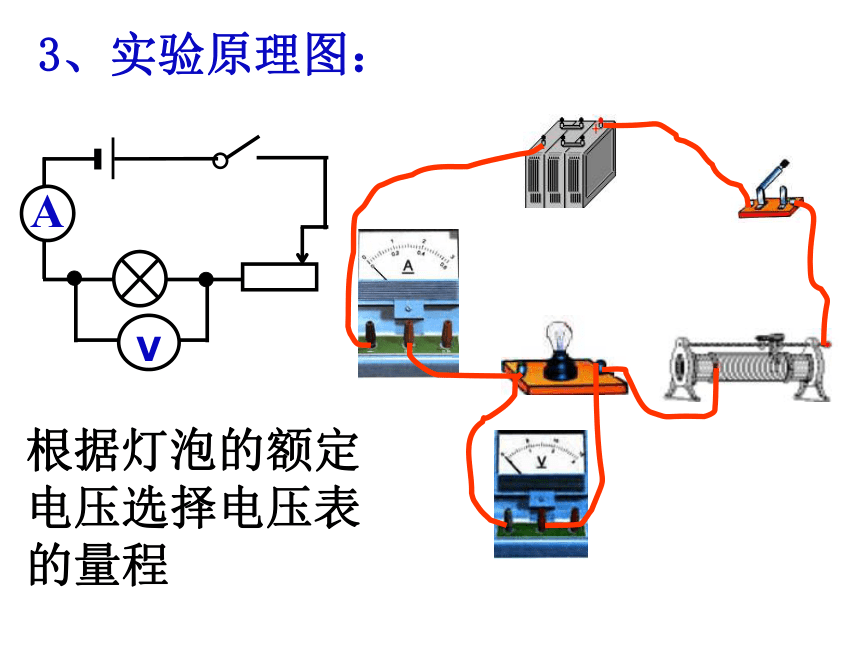

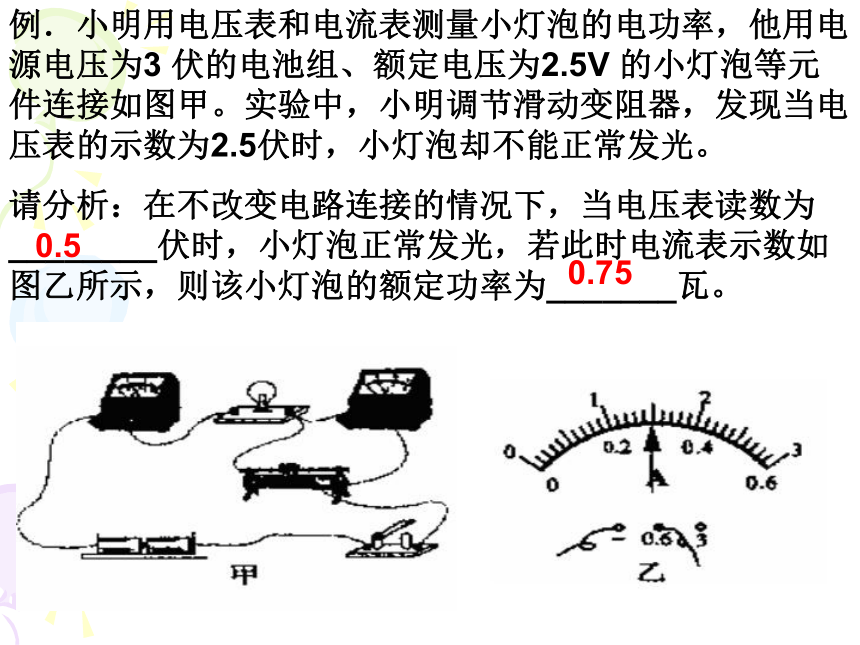

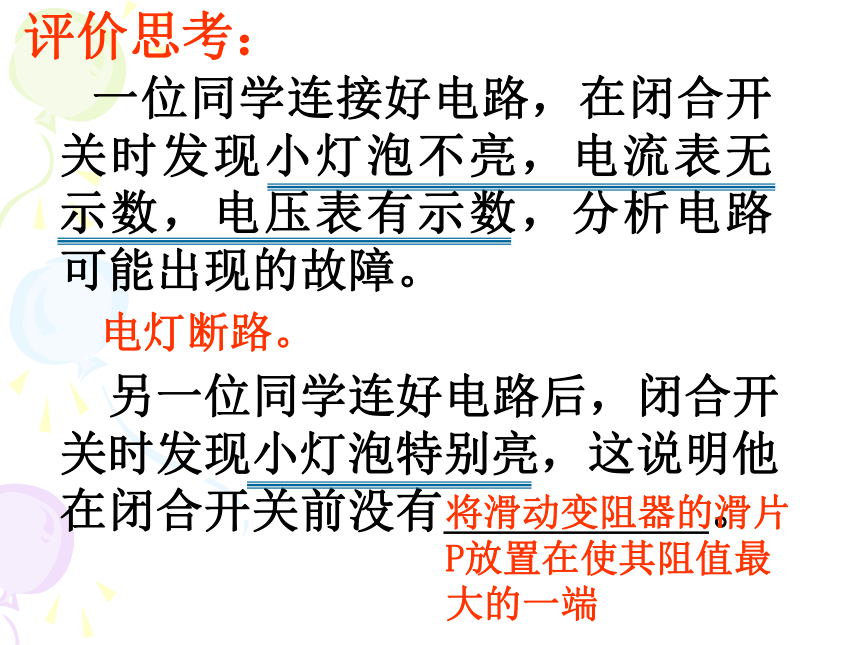

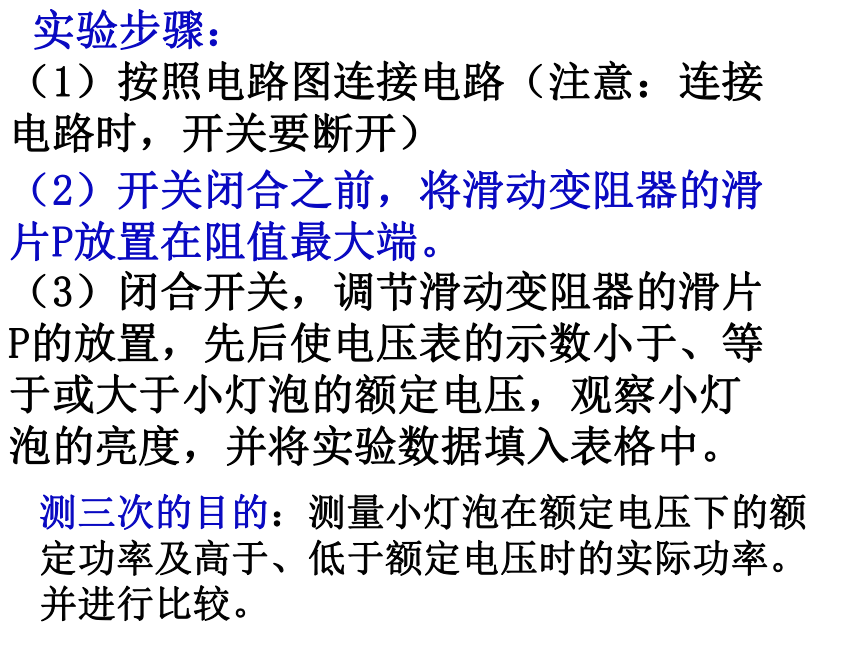

☆在测量小灯泡的额定功率时,应先调节滑动变阻器,使小灯泡两端的电压等于额定电压,再测出电路中的电流大小,根据P=UI算出小灯泡的额定功率。此方法为:伏安法接入阻值最大的一端3、实验原理图: 根据灯泡的额定电压选择电压表的量程实验步骤: (1)按照电路图连接电路(注意:连接电路时,开关要断开)(2)开关闭合之前,将滑动变阻器的滑片P放置在阻值最大端。(3)闭合开关,调节滑动变阻器的滑片P的放置,先后使电压表的示数小于、等于或大于小灯泡的额定电压,观察小灯泡的亮度,并将实验数据填入表格中。测三次的目的:测量小灯泡在额定电压下的额定功率及高于、低于额定电压时的实际功率。并进行比较。一位同学连接好电路,在闭合开关时发现小灯泡不亮,电流表无示数,电压表有示数,分析电路可能出现的故障。评价思考:电灯断路。将滑动变阻器的滑片P放置在使其阻值最大的一端例.小明用电压表和电流表测量小灯泡的电功率,他用电源电压为3 伏的电池组、额定电压为2.5V 的小灯泡等元件连接如图甲。实验中,小明调节滑动变阻器,发现当电压表的示数为2.5伏时,小灯泡却不能正常发光。
请分析:在不改变电路连接的情况下,当电压表读数为________伏时,小灯泡正常发光,若此时电流表示数如图乙所示,则该小灯泡的额定功率为_______瓦。 0.50.75小明用电压表和电流表测量小灯泡额定电压为3.8V 的小灯泡的额定电功率,他用电源电压为6 伏的电池组进行实验,在实验中小明发现电压表0~~15V量程的接线柱不能用,现在请你帮助小明设计实验电路。移动变阻器当电压表读数为________伏时,
小灯泡正常发光。 2.2在“伏安法测电阻”的实验课中,老师提供了以下器材:
几节干电池、3个已知阻值的电阻RL(5欧、8欧、12欧)、
1只最大阻值为10欧的滑动变阻器、被测电阻、2个开关、
电压表和电流表各1只、导线若干。实验前老师启发同学
们,为了使测定的电阻值更精确,采用 ,
的方法。甲、乙、丙、丁四个小组分别设计了以下可测电
阻Rx的四个方案(如下图),每个方案只变化一种元件或
改变状态,且四个组的变化都不相同,并都顺利完成了实
验。依据实验方案回答:多次测量取平均值(1)实验中测得下表所示数据,该方案是 小组的;(2)为达到多次测量电流和电压值的目的,乙小组在实验
中操作时需要更换____________;甲电池节数(3)上述四个实验方案最佳的是_________小组。丙练习1测标有“2.5V 3W”灯泡的功率(1)至少进行 次(2)目的是?取多次测量的平均值,减小误差?测小灯泡在额定电压下的额定功率及高于、低于额定电压时的实际功率3×Ue=2.5V,测额定功率若S闭时,UL=1.8V,应如何操作?练习2故障分析无论怎样移动滑片P,两表示数和灯的亮度都不变?移动滑片P,电压表示数总达不到灯的额定电压?闭合开关后,电流表无示数,电压表示数接近电源电压?闭合开关后,电压表无示数,灯泡不亮,电流表有示数若错将电压表和电流表互换位置,闭合S,则灯 ,两表示数? ③测定值电阻:需多次测量求平均值,减小误差;
测小灯泡的电功率:不需要多次测量求平均值
“测量小灯泡功率与测量定值电阻”的不同点①实验目的不同②实验原理不同两位同学用伏安法测电阻:连接电路如下图两种方法,为使实验更精确,老师提示他们多次实验求平均值,最后他们都顺利完成了实验。现在请问:若考虑到电表有内阻的情况下,两种方法测出的阻值哪个偏大,哪个偏小?______________________________. 给你一只电流表、一只5Ω的电阻、电源、滑动变阻器、开关、导线若干。利用这些器材,测额定电压是2.5V小灯泡的额定功率,请画出设计的电路图,写出实验步骤及小灯泡功率的表达式。评价×××评价研究I与U的关系:使电阻R两端的电压成倍的变化研究I与R的关系:使电阻R两端的电压保持不变伏安法测电阻:改变电阻RX两端的电压和通过 的电流,取多次测量的平均值,减小误差伏安法测电功率:改变灯泡两端的电压(等于、略大于、小于灯泡的额定电压)滑动变阻器的作用做测量小灯泡电功率的实验
(小灯泡标有“3.8V”字样).1、如图所示,他所连接的实验电路存在错误,
但只需改动一根导线,即可使电路连接正确.请你
在应改动的导线上打“×”,并用笔画线代替导线,
画出正确的接法. 2、电路连接正确后,闭合开关,记录的部分实验数据和
现象如上表所示。分析表中实验数据可知:第1次实验中,
小灯泡不发光的原因是 ,
接下来应进行的操作是 ;所用电源电压
约为 V。6 调节滑动变阻器变阻器连入电路的阻值太大(电流太小或电压太小) 3、第4次实验中,如何让电流表示数为0,电压
表示数为6V, 。把小灯泡拿下,再闭合开关。请你对小宇计算额定功率的方法作出评价:小灯泡的
额定功率_______(选填“大于”“等于”或“小于”)2.888W,
理由是 。小于 灯丝的电阻随温度升高而变大(灯丝的电阻大于5Ω)
