浙江省七年级科学下册同步课时练习：2.6　第2课时　探究：凸透镜成像规律（含答案）

第2课时　探究凸透镜成像规律
知识点 1　凸透镜成像的规律
1.能够在光屏上承接,由实际光线会聚而成的像叫　　　;不能在光屏上承接,不是由实际光线会聚而成的像叫　　 　。物距用字母　　表示,像距用字母　　表示。

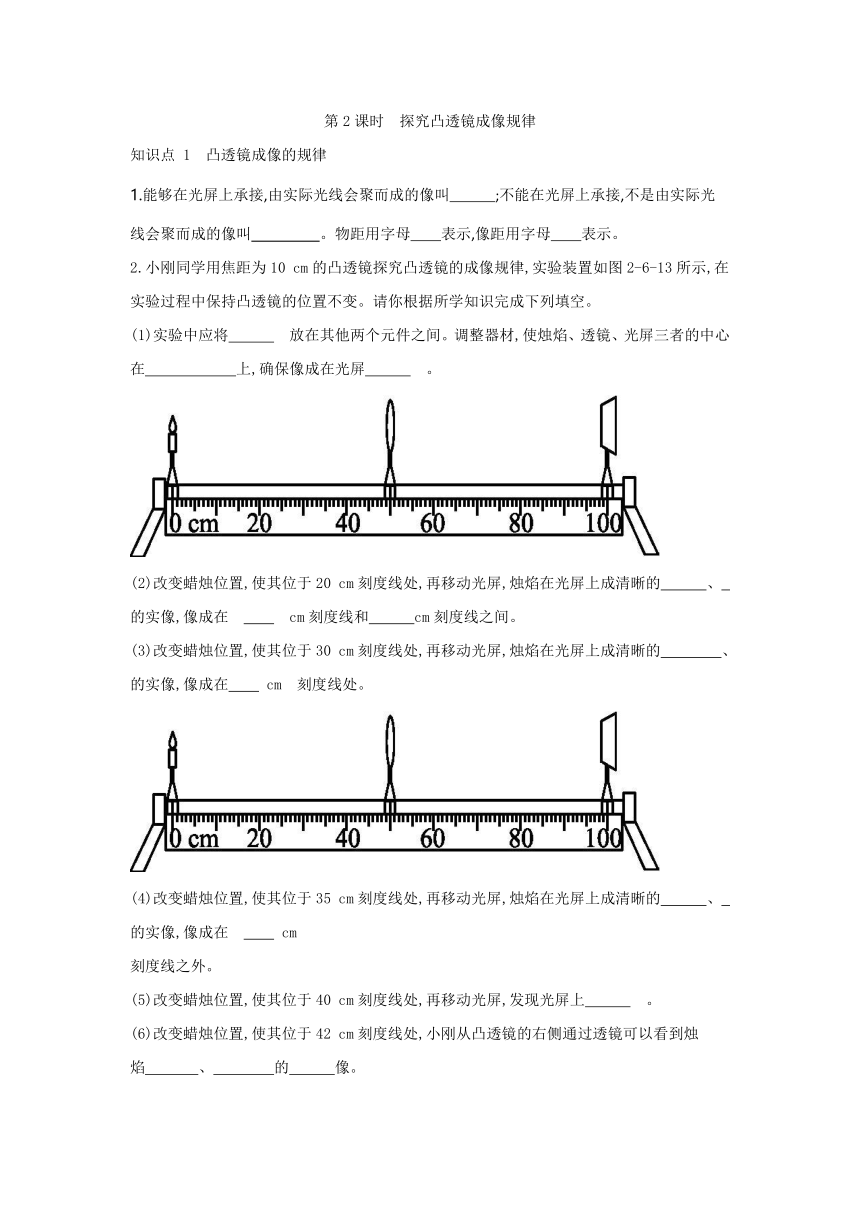

2.小刚同学用焦距为10 cm的凸透镜探究凸透镜的成像规律,实验装置如图2-6-13所示,在实验过程中保持凸透镜的位置不变。请你根据所学知识完成下列填空。
(1)实验中应将　　　　放在其他两个元件之间。调整器材,使烛焰、透镜、光屏三者的中心在　　　　　　上,确保像成在光屏　　　　。
(2)改变蜡烛位置,使其位于20 cm刻度线处,再移动光屏,烛焰在光屏上成清晰的　　　、　　　 的实像,像成在　 cm刻度线和　 　cm刻度线之间。
(3)改变蜡烛位置,使其位于30 cm刻度线处,再移动光屏,烛焰在光屏上成清晰的　　 　、　　 　的实像,像成在　 cm 刻度线处。
(4)改变蜡烛位置,使其位于35 cm刻度线处,再移动光屏,烛焰在光屏上成清晰的　　　、　　　 的实像,像成在　 cm
刻度线之外。
(5)改变蜡烛位置,使其位于40 cm刻度线处,再移动光屏,发现光屏上　　　　。
(6)改变蜡烛位置,使其位于42 cm刻度线处,小刚从凸透镜的右侧通过透镜可以看到烛焰　　 　、　　 　的　 　像。
3.根据凸透镜成像规律,请回答以下问题。
(1)当u>2f时,f(2)当u=2f时,v=2f,成　　 　、　　 　的　　　像。
(3)当f2f,成　　　　、　　 　的　　　像。
(4)当u=f时,　　　　。
(5)当u(6)　　　倍焦距处是成实像和虚像的分界点,　　　倍焦距处是成放大的像和缩小的像的分界点。无论成实像还是成虚像,烛焰总是越靠近　　　　成的像越大。
知识点 2　凸透镜成像规律的应用

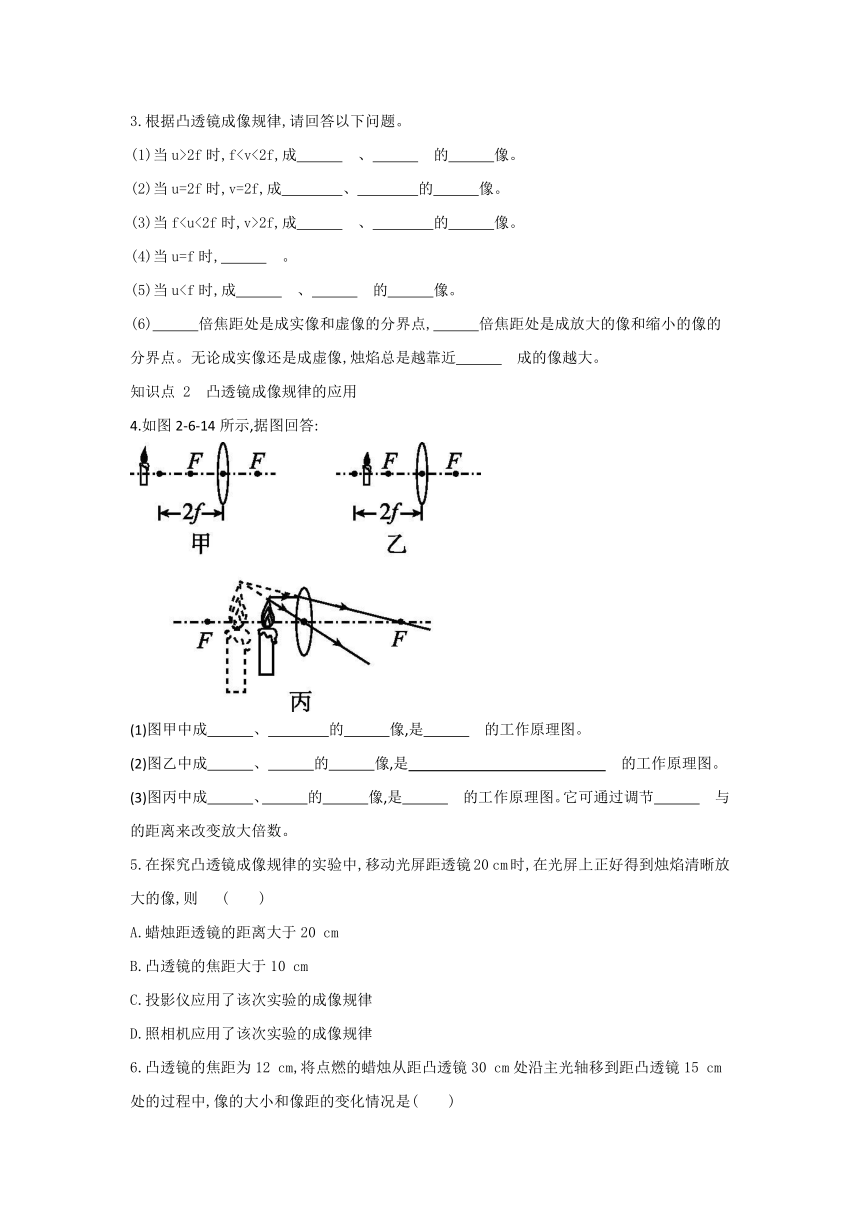

4.如图2-6-14所示,据图回答:
(1)图甲中成　　　、　　 　的　　　像,是　　　　的工作原理图。
(2)图乙中成　　　、　　　的　　　像,是　　　 　的工作原理图。
(3)图丙中成　　　、　　　的　　　像,是　　　　的工作原理图。它可通过调节　　　　与　　　的距离来改变放大倍数。
5.在探究凸透镜成像规律的实验中,移动光屏距透镜20 cm时,在光屏上正好得到烛焰清晰放大的像,则 (　　)
A.蜡烛距透镜的距离大于20 cm
B.凸透镜的焦距大于10 cm
C.投影仪应用了该次实验的成像规律
D.照相机应用了该次实验的成像规律
6.凸透镜的焦距为12 cm,将点燃的蜡烛从距凸透镜30 cm处沿主光轴移到距凸透镜15 cm处的过程中,像的大小和像距的变化情况是(　　)
A.像变小,像距变小 B.像变大,像距变大
C.像变大,像距变小 D.像变小,像距变大
7.某同学做“探究凸透镜成像规律”的实验时,所用凸透镜的焦距为f,保持凸透镜的位置不变,如图2-6-15所示,先后使烛焰位于a、b、c、d四点,并分别调整光屏的位置。关于a、b、
c、d四点的成像情况,下列说法中错误的是 (　　)
A.烛焰位于a点时,光屏上出现的实像最小
B.烛焰位于c点时,光屏上出现的实像最大
C.烛焰位于b点时,光屏上出现的实像最大
D.烛焰位于d点时,成正立、放大的虚像
8.如图2-6-16所示为某款数码相机的成像原理,镜头相当于一个凸透镜,影像传感器相当于光屏,拍照时,将镜头对准景物,相机通过自动调节,就能得到清晰的像。下列说法中正确的是
(　　)
A.为拍摄到更大的像应将镜头远离景物
B.为扩大拍摄范围应将镜头靠近景物
C.影像传感器上成的是正立的实像
D.景物在二倍焦距以外才能成缩小的像
9.如图2-6-17所示是小伟通过实验得到的凸透镜的像距v和物距u的关系图像。由图可知,凸透镜的焦距是　 cm; 当物距为30 cm时的成像特点可应用于　　　 　(填“照相机”“投影仪”或“放大镜”)。用该凸透镜作放大镜使用时,被观察的物体到透镜的距离在　　cm以内;把物体从距凸透镜15 cm处移到距凸透镜40 cm处的过程中,像的大小将　　　(填“变大”“变小”或“不变”)。
10.如图2-6-18所示为探究“凸透镜成像规律”的实验装置。
(1)如图所示,此时刚好能在光屏上成一个清晰的像,则像的性质是　　　、　　 　的实像。
(2)当蜡烛到凸透镜的距离为34 cm时,移动光屏,恰好能在光屏上成清晰、倒立、等大的实像,则该凸透镜的焦距为 cm。
(3)图中若换用曲度更大的凸透镜时,蜡烛位置不变,则需要将光屏往　　　(填“左”或“右”)移动才能重新得到清晰的像。
(4)某同学在做该实验时,烛焰的像成在了光屏上方,为了使烛焰的像能成在光屏中央,以下操作中可以达到实验目的的是　　　。
A.将凸透镜往上移 B.将光屏往下移
C.将蜡烛往上移 D.将蜡烛往下移
答案
1.实像 虚像 u v
2.凸透镜 同一高度 中央
倒立 缩小
60 70
倒立 等大
70
倒立 放大
70
不成像 正立 放大 虚
3.倒立 缩小 实
倒立 等大 实
倒立 放大 实
不成像
正立 放大虚
一 二 焦点
4.
倒立 缩小 实 照相机
倒立 放大 实 投影仪(或幻灯机)
正立 放大 虚 放大镜
放大镜 物体
5.C
6.B
7.C
8.D
9.10照相机10变小
10.倒立 放大17左C
