高中物理选修3-1-2.2电动势

(共13张PPT)

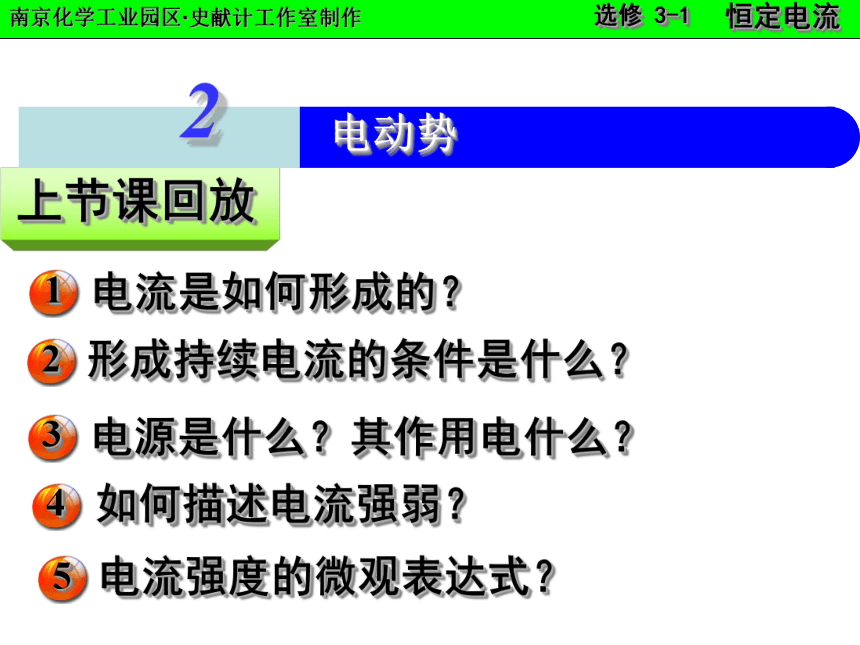

上节课回放
2
电动势
电流是如何形成的？
1
形成持续电流的条件是什么？
2
电源是什么？其作用电什么？
3
如何描述电流强弱？
4
5
电流强度的微观表达式？

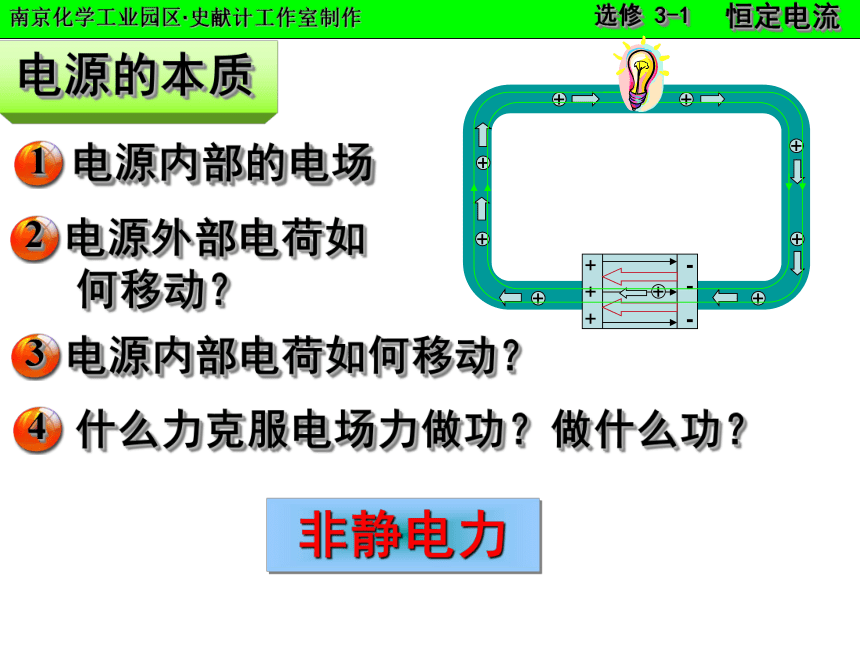

电源的本质
电源内部的电场
1
+
+
+
-
-
-
+
+
+
+
+
+
+
+
+
电源外部电荷如
何移动？
2
电源内部电荷如何移动？
3
什么力克服电场力做功？做什么功？
4
非静电力

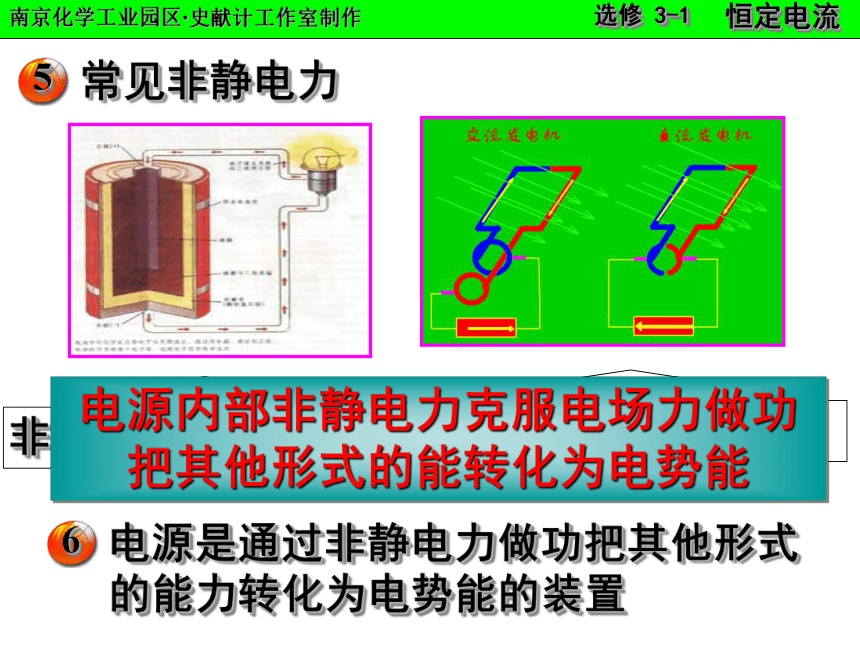

常见非静电力
5
非静电力是化学作用
非静电力是电磁作用
电源内部非静电力克服电场力做功
把其他形式的能转化为电势能
电源是通过非静电力做功把其他形式
的能力转化为电势能的装置
6

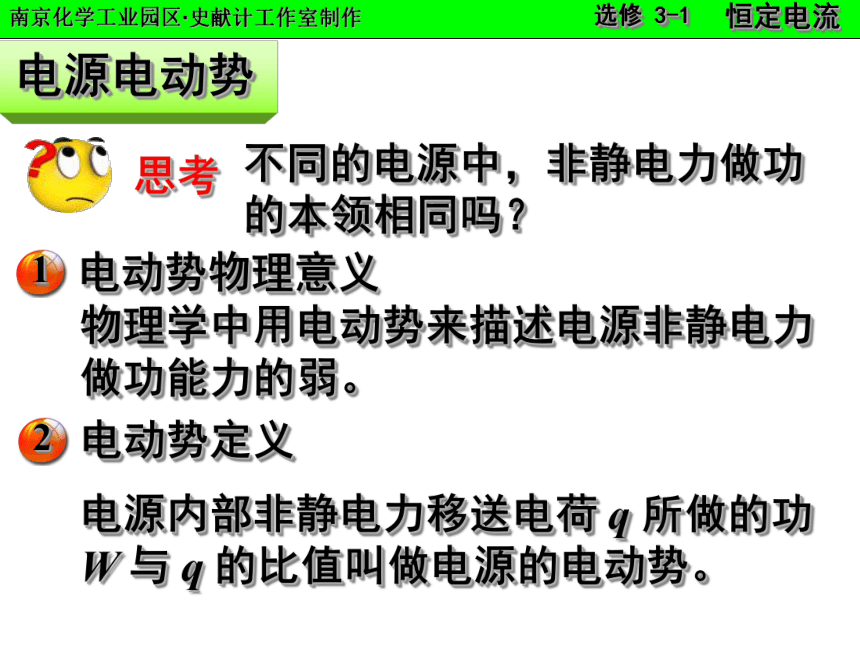

电源电动势
思考
不同的电源中，非静电力做功的本领相同吗？
电动势物理意义
1
物理学中用电动势来描述电源非静电力做功能力的弱。
电动势定义
2
电源内部非静电力移送电荷 q 所做的功W 与 q 的比值叫做电源的电动势。

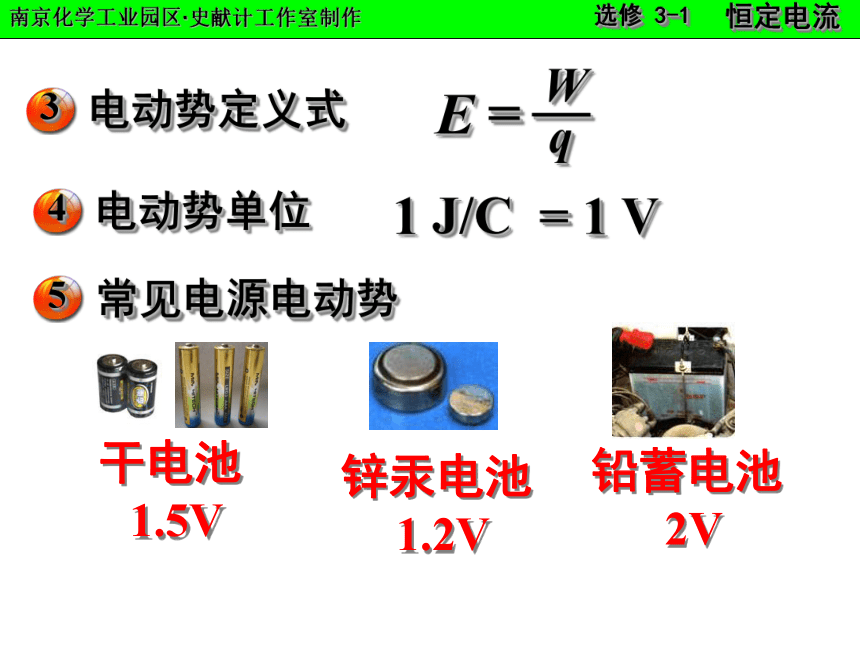

电动势定义式
3
E =
—
W
q
电动势单位
4
J/C
= 1 V
1
常见电源电动势
5
干电池
1.5V
锌汞电池
1.2V
铅蓄电池
2V

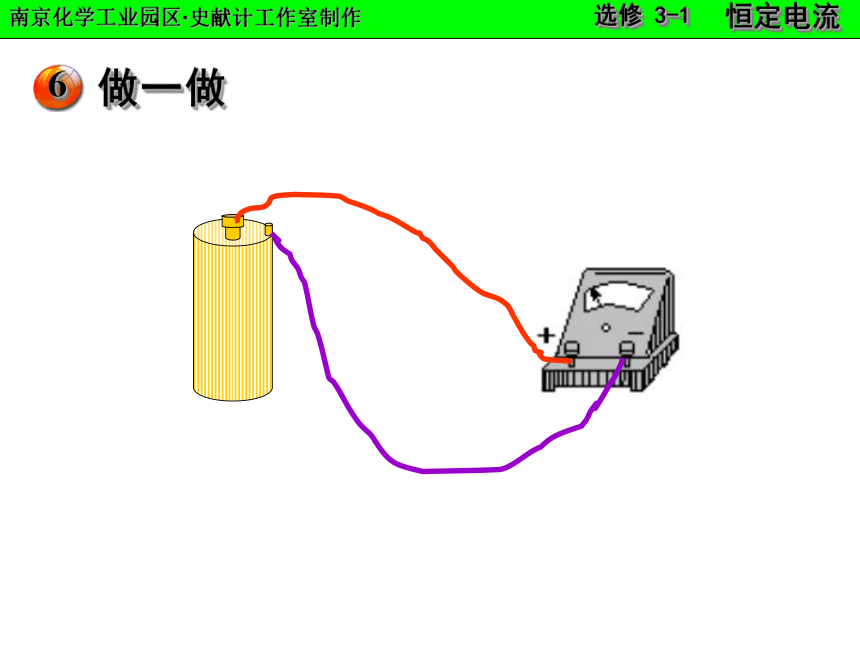

做一做
6
辨析
：电动势与电压的区别
E =
—
W
q
U =
—
W
q
W 表示电源内部非静电力做的功
W 表示电源外部电场力做的功
（1） 做功的力的区别：
（2） 能量转化方向的区别：
把其它形式能转化为电势能
电能转化为其它形式能
电源的参量
电动势
1
描述电源将其他形式能量转化为电能的本领的弱
电池的容量
3
电池放电时能输出的总电荷量，通
常以安培小时（A·h）或毫安小时
（mA ·h）做单位
电源内电阻 r
2
描述电源内部对电流阻碍作用的大小
问题与练习
例1 关于电动势，下列说法正确的是（ ）
A. 在电源内部把正电荷从负极移到极，非静
电力做功，电能增加
B. 对于给定的电源，移动正电荷，非静电力
做功越多，电动势就越大
C. 电动势越大，说明非静电力在电源内部从
负极向正极移送单位电荷量做功越多
D. 电动势越大，说明非静电力在电源内部把
正电荷从负极移送到正极的电荷量越多
AC
例2 铅蓄电池的电动势为 2 V，这表示
（ ）
A. 电路中每通过 1 C 的电量，电源把 2J
的化学能转变为电能
B. 蓄电池两极间的电压为2V
C. 蓄电池在 1s 内将 2J 的化学能转变成
电能
D. 蓄电池将化学能转变为电能的本领比
一节干电池（电动势为1.5V）强
ABD
例3 某个电源的电动势为 E，工作时的
电流为 I，每种乘积 EI 的单位是什
么？从电动势的意义来考虑，EI 表
示什么？如果 E = 3V、I= 2A，请具
体说明 EI 的意义。
例4 将电动势为 3.0 V的电源接入电路
中，测得电源两极间的电压为 2.4
V，当电路中有 6C 的电荷流过时
求：
(1) 有多少其他形式的能转化为电能？
(2) 外电路中有多少电能转化为其他能？
(3) 内电路中有多少电能转化为其他能？
18J 14.4J 3.6J
归纳与总结
电源
本质
作用
电动势
其他参量
