高中物理选修3-1-2.3欧姆定律

(共19张PPT)
3
欧姆定律

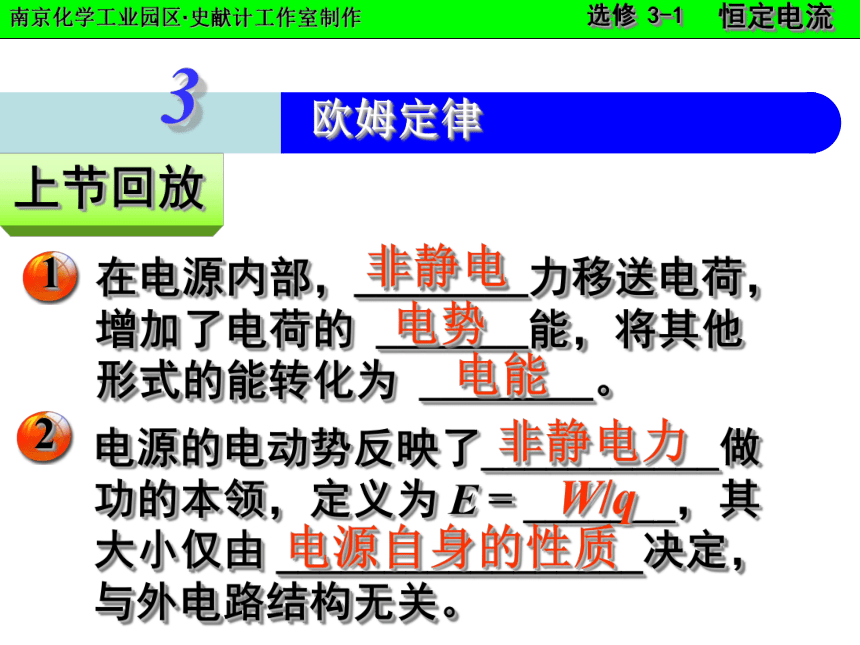

上节回放
1
在电源内部，________力移送电荷，
增加了电荷的 _______能，将其他
形式的能转化为 ________。
非静电
电势
电能
2
电源的电动势反映了___________做功的本领，定义为 E = _______，其大小仅由 _________________决定，与外电路结构无关。
非静电力
W/q
电源自身的性质
电路中的三个基本物理量

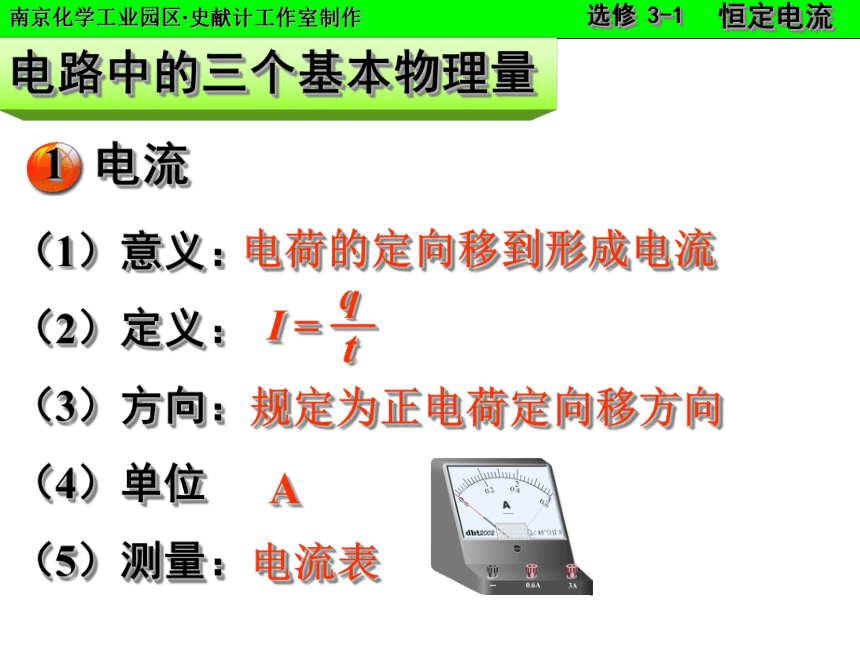

1
电流
（1）意义：
（2）定义：
（3）方向：
（4）单位
（5）测量：
电荷的定向移到形成电流
I =
q
t
—
规定为正电荷定向移方向
A
电流表
2

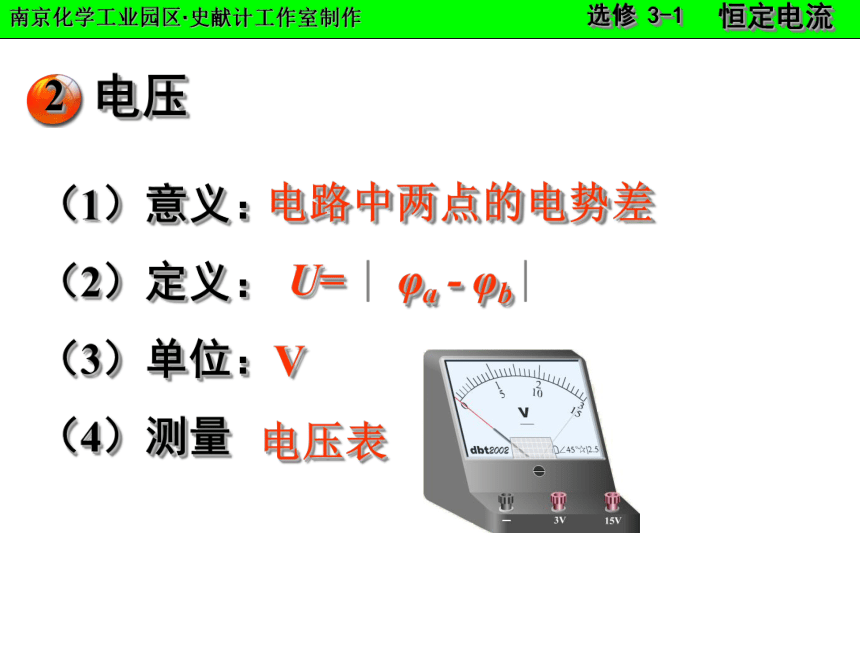

电压
（1）意义：
（2）定义：
（3）单位：
（4）测量
电路中两点的电势差
U= ∣φa - φb∣
V
电压表
3

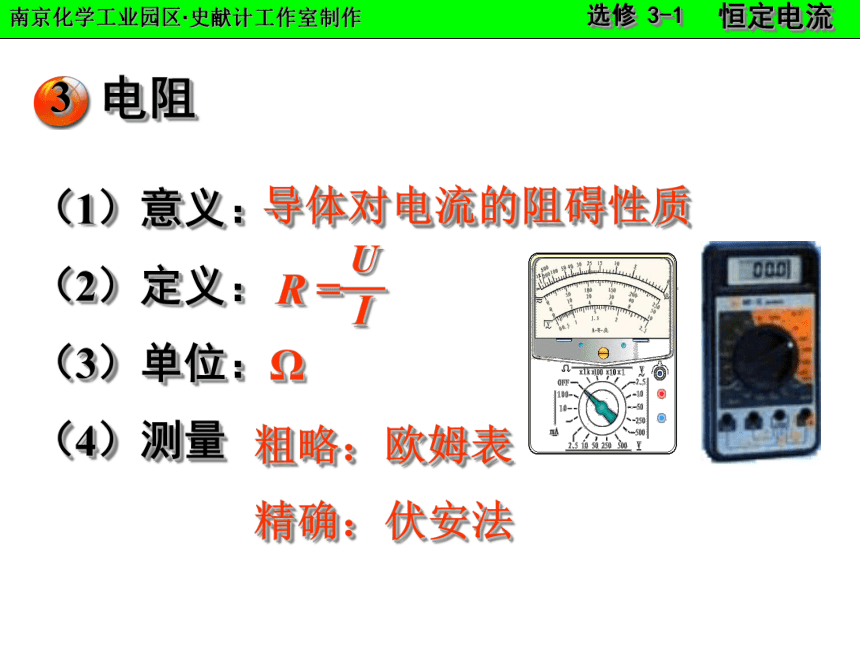

电阻
（1）意义：
（2）定义：
（3）单位：
（4）测量
导体对电流的阻碍性质
R =
U
I
—
Ω
粗略：欧姆表
精确：伏安法

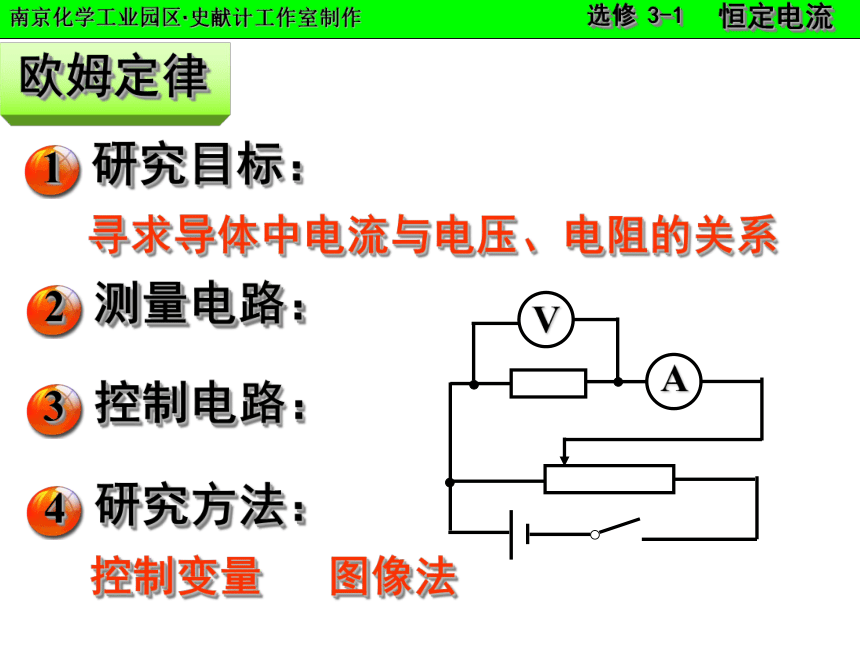

欧姆定律
1
研究目标：
寻求导体中电流与电压、电阻的关系
2
测量电路：
A
V
3
控制电路：
4
研究方法：
控制变量 图像法
5

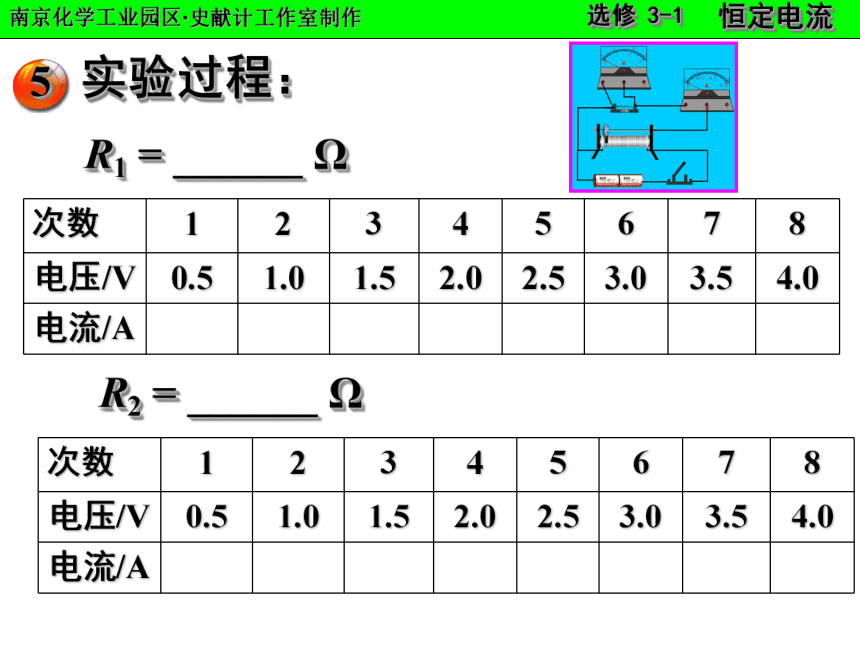

实验过程：
R1 = ______ Ω
次数 1 2 3 4 5 6 7 8
电压/V 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0
电流/A
R2 = ______ Ω
次数 1 2 3 4 5 6 7 8
电压/V 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0
电流/A
6
数据处理：
U/V
I/A
0
R 一定时，I ∝ U
I/A
0
R
—
1
/Ω
-
1
R
—
1
U 一定时，I ∝
7
实验结论：
导体中的电流强度跟导体两端电压U成正比，跟导体电阻R成反比
8
欧姆定律：
（1） 定律：
（2）公式：
（3）条件：
导体中的电流强度跟导体两端电压U成正比，跟导体电阻R成反比
I =
R
—
U
金属导体、电解液
说明：定律对气态导体、半导体不适用
问题与练习
例1 根据欧姆定律，下列说法中正确的是 ( )
A. 从关系式 R = U/I 可知，对于一个确定的导体来
说，如果通过的电流越大，则导体两端的电压也
越大
B. 从关系式 R = U/I 可知，导体的电阻跟导体两端
的电压成正比，跟导体中的电流成正比
C. 从关系式 I = U/R可知，导体中的电流跟导体两
端的电压成正比，跟导体的电阻成反比
D. 从关系式 R = U/I 可知，对于一个确定的导体来
说，所加的电压跟通过的电流的比值是一确定值
A C D
例2 图为两个导体的伏安特性曲线
（1）R1：R2 = ____________
（2）两电阻串联在电路中，导体两端的
电压比 U1：U2 = __________
（3）若并联在电路中，电流之比I1：I2
= ___________
1:3
1:3
3:1
例3 若加在某导体两端的电压变为原来
的 3/5 时，导体中的电流减小了0.4
A，如果所加电压变为原来的2倍，
则导体中的电流是多大？
I = 2A
导体的伏安曲线
1
伏安曲线：
纵轴：
横轴：
电流 I
电压U
U/V
I/A
0
2
线性元件：
3
非线性元件：
如气态导体、半导体
4
小灯泡伏安曲线：
（1）电路
A
V
（2）实物连接
（3）实验与数据记录
次数 1 2 3 4 5 6 7 8 9
I/A
U/V
（4）绘制小灯泡伏安曲线
晶体二极管伏安曲线
拓宽视野
1
晶体二极管：
二极管由半导体材料组成
2
晶体二极管符号：
3
晶体二极管伏安曲线：
特性：
单向导电性
