(共17张PPT)
4
串联电路和并联电路

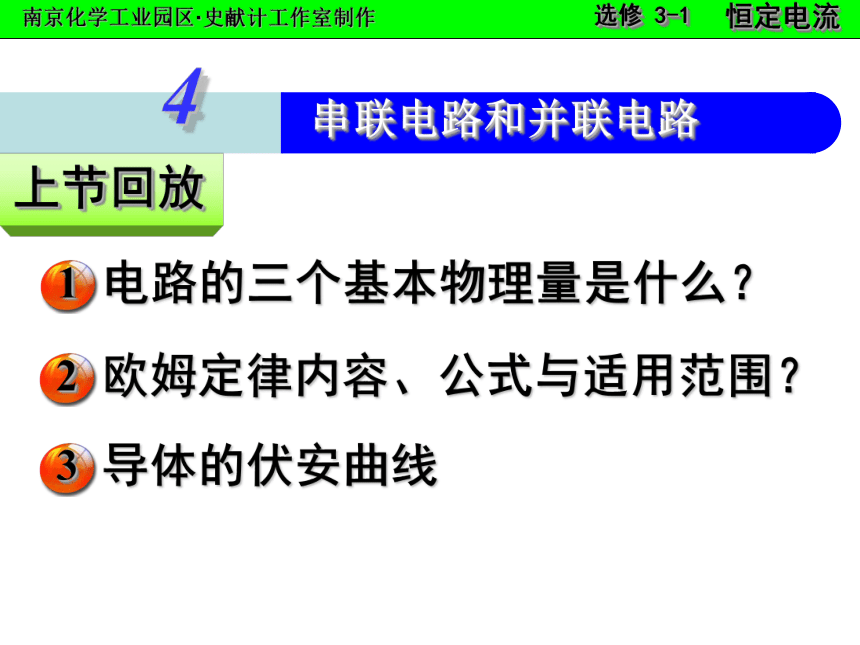

上节回放
1
电路的三个基本物理量是什么？
2
欧姆定律内容、公式与适用范围？
3
导体的伏安曲线

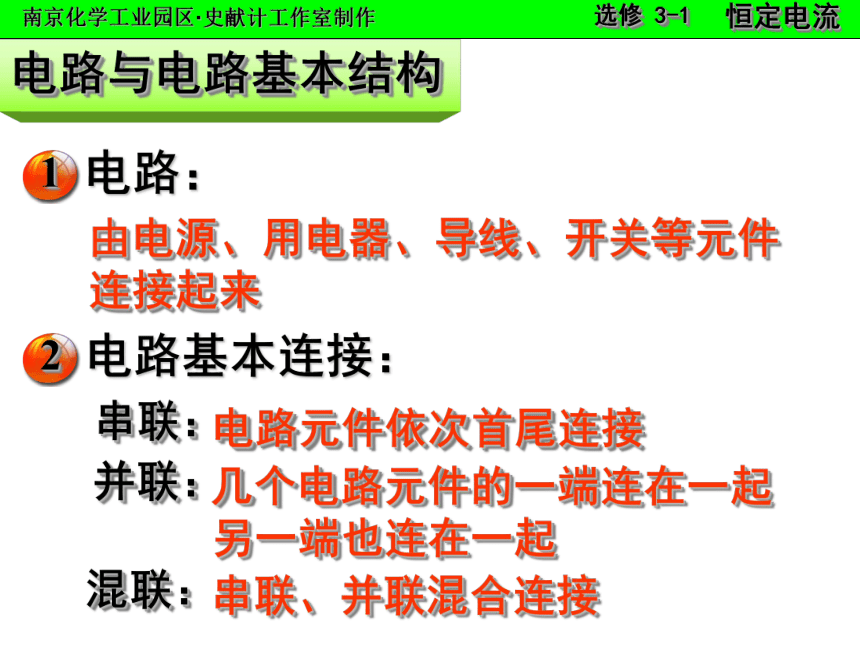

电路与电路基本结构
1
电路：
由电源、用电器、导线、开关等元件连接起来
2
电路基本连接：
串联：
电路元件依次首尾连接
并联：
几个电路元件的一端连在一起
另一端也连在一起
混联：
串联、并联混合连接
串联电路和并联电路的电流
1
串联电路的电流特点
0
1
2
3
I0 = I1 = I2 = I3
串联电路各处的电流相等
电流
2

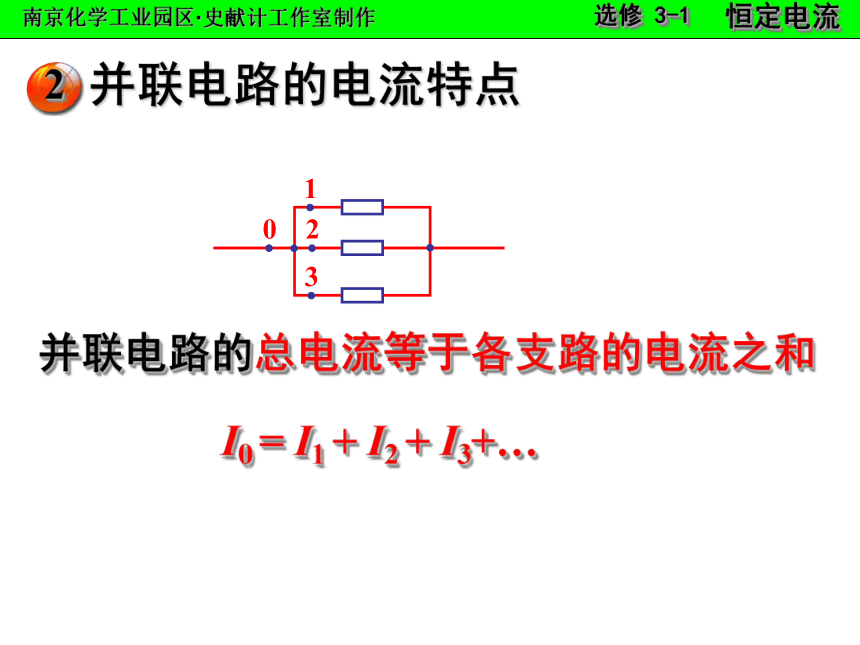

并联电路的电流特点
并联电路的总电流等于各支路的电流之和
I0 = I1 + I2 + I3+…
0
1
2
3
串联电路和并联电路的电压
电压
1

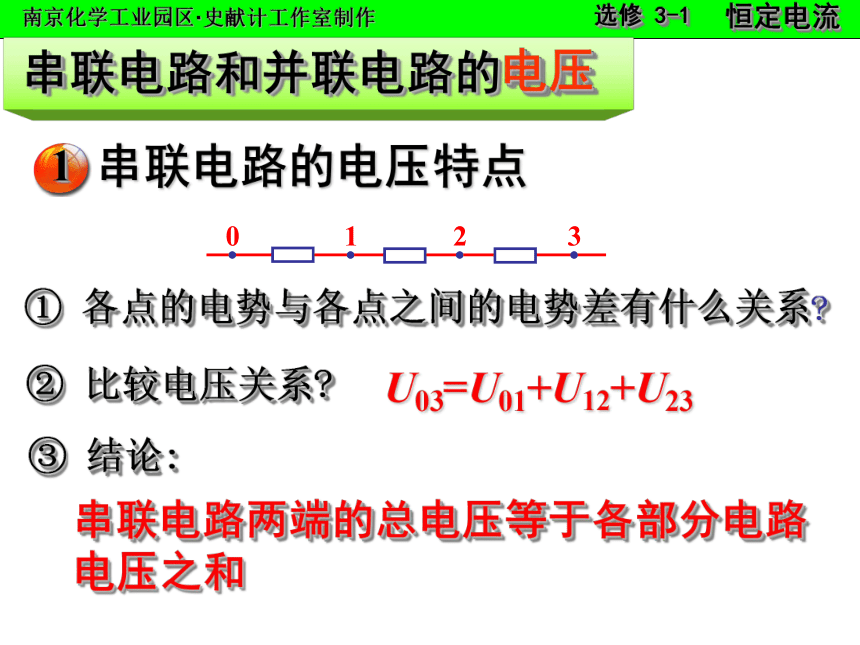

串联电路的电压特点
0
1
2
3
U03=U01+U12+U23
③ 结论:
① 各点的电势与各点之间的电势差有什么关系
② 比较电压关系
串联电路两端的总电压等于各部分电路电压之和
2

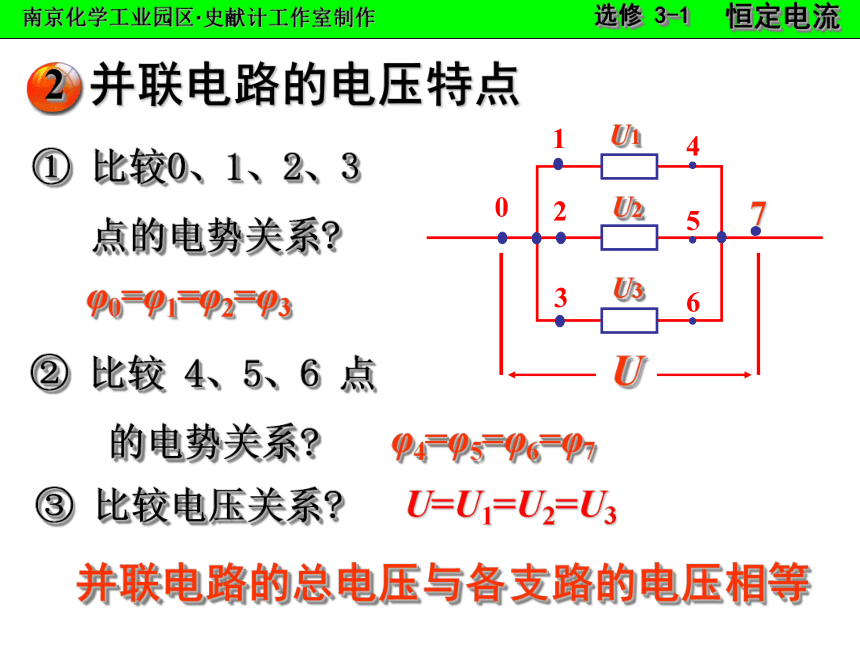

并联电路的电压特点
0
1
2
3
4
5
6
．
7
U
U1
U2
U3
① 比较0、1、2、3
点的电势关系
φ0=φ1=φ2=φ3
② 比较 4、5、6 点
的电势关系
φ4=φ5=φ6=φ7
U=U1=U2=U3
③ 比较电压关系
并联电路的总电压与各支路的电压相等
串联电路和并联电路的电阻
电阻
1

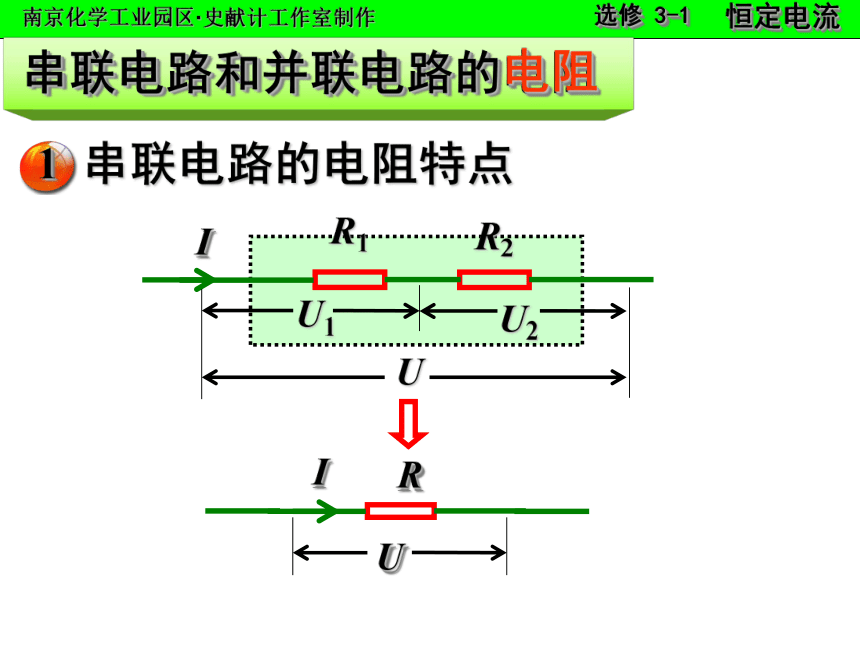

串联电路的电阻特点
U
R1
R2
U1
U2
I
I
U
R
2
并联电路的电阻特点
U
R2
R1
I
I1
I2
I
U
R
3
并联电路的电阻几点研究
① 若R1远大于R2 ，并联后R 有何特点？
② n 个相同电阻( R1 )串联或并联，总电阻 R=？
③不同阻值的电阻串联，总电阻与其中最大电阻有何关系？
④不同阻值的电阻并联，总电阻与其中最小电阻有何关系？
⑤并联电路中,某一电阻增大,总电阻如何变？
⑥并联电路中,支路增多,总电阻如何变？
⑦R1、R2之和一定，则它们并联电阻如何变化？
问题与练习
例1 如图，已知R2 = R4 = 100Ω
UAC = 150V，UBD = 70V. 求：
A、E 间电压UAE .
A
B
C
D
E
R1
R2
R3
R4
220V
例2 如图，A、B 两端加上 100V 电压
时，C、D两端获得的电压为 80 V，
则电阻R = ______Ω ；如果将100
V 的电压加在 C、D 两端，则A、B
两端获得的电压为 V。
10
10
R
60
60
A
B
C
D
Ω
Ω
Ω
Ω
80，40
串联分压原理
例3 如图所示电路中，各电阻阻值已
标出. 当输入电压UAB = 110V时，
输出电压UCD=______V.
1V
应用分压原理
例4 电路如图，R1=2Ω，R2=3Ω，R3= 4Ω.
（1）如已知流过电阻R1的电流I1=3A，
则干路电流多大？
（2）如果已知干路电流 I =3A，流过每
个电阻的电流多大？
6.5 A
1.38A
0.92A
0.69A
并联分流原理
1
案例
电路的等效变换
四个电阻R1、R2 、R3、R4如图
所示连接，若R1=R2=R3=R4=2Ω，
且R1两端的电压为4V, 求:
(1)电路的总电阻.
(2)电阻R2两端的电压
R1
R2
a
b
R3
R4
c
d
R1
R2
a
b
c
d
R3
R4
R总=1.2Ω
U2=6V
2
等电势点法
根据电流的流向分析电路中各个节点的电势高低，并将各个节点按电势从高到低的顺序排列；然后将每个电阻画在相应的两节点间。
如图所示四个相同灯泡接在电路中，比较它们的亮度，正确的说法是 （ ）
A. L4 最亮
B. L3 最亮
C. L1 和L2 同样亮
D. L3 和 L4 同样亮
AC
3
回路电流法
按电流的流动方向，看各用电器之间是串还是并。
节点电流定律：流进节点的电流等于流出节点的电流
如图所示电路中已知I =3A，I1 = 2A，R1 = 10Ω，R2 = 5Ω，R3 = 30Ω，则通过电流表的电流方向及大小分别为 （ ）
A. 电流方向向左
B. 电流方向向右
C. 电流大小为0.5A
D. 电流大小为1.5A
BC
简化如图所示的电路
