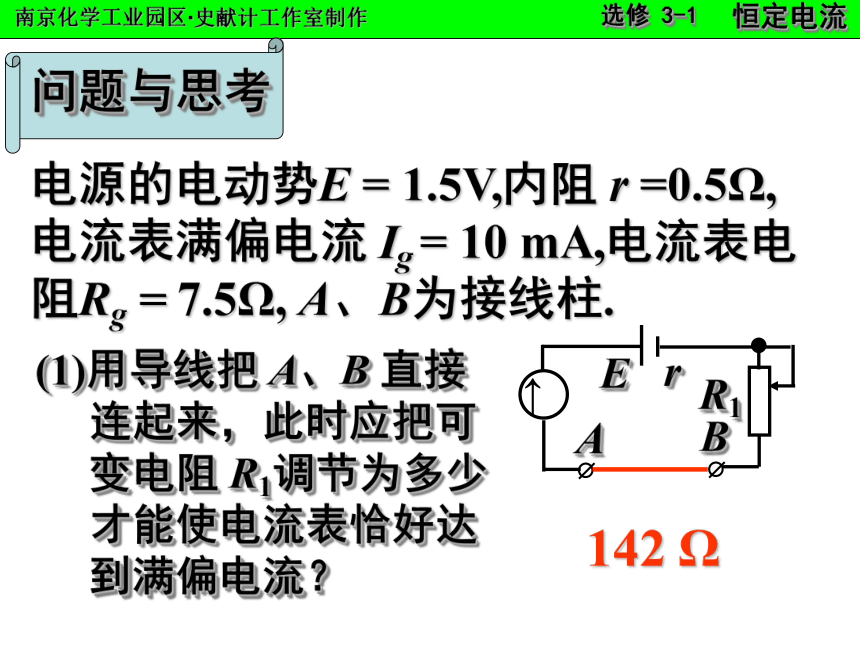

课件22张PPT。电源的电动势E = 1.5V,内阻 r =0.5Ω,
电流表满偏电流 Ig = 10 mA,电流表电
阻Rg = 7.5Ω, A、B为接线柱.(1)用导线把 A、B 直接
连起来，此时应把可
变电阻 R1调节为多少
才能使电流表恰好达

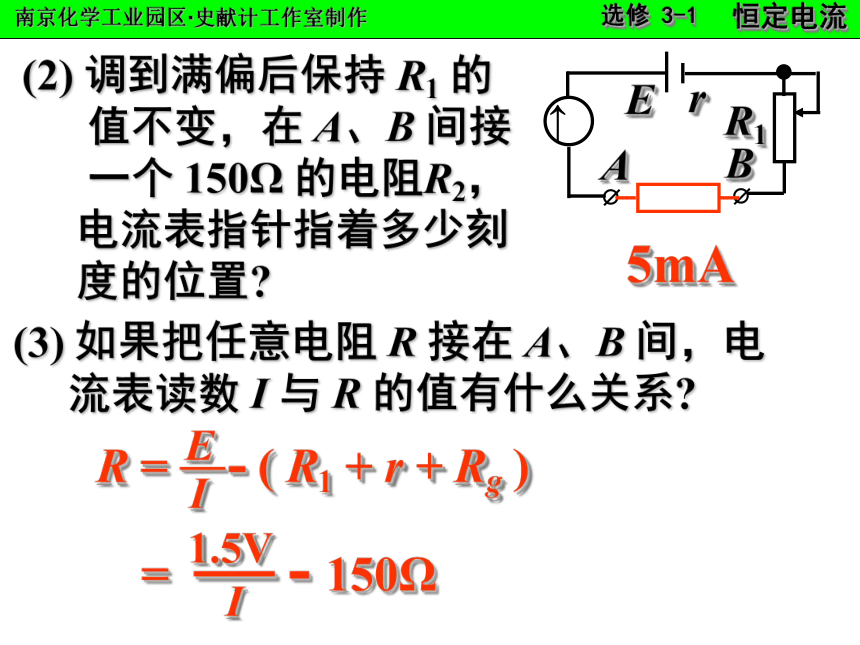

到满偏电流？142 Ω(2) 调到满偏后保持 R1 的
值不变，在 A、B 间接
一个 150Ω 的电阻R2，
电流表指针指着多少刻
度的位置?5mA(3) 如果把任意电阻 R 接在 A、B 间，电
流表读数 I 与 R 的值有什么关系?如果把电流表
10mA05mA1500 mA

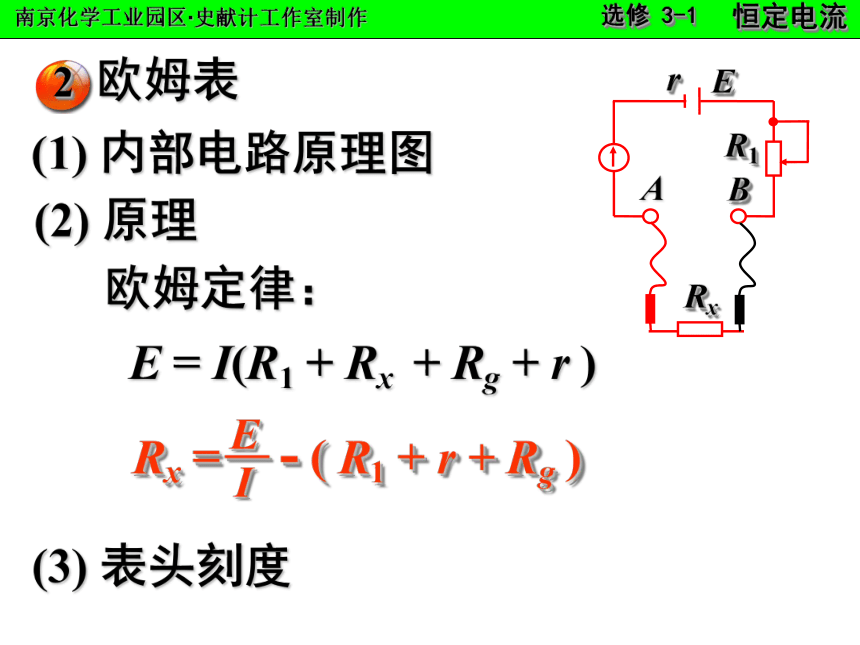

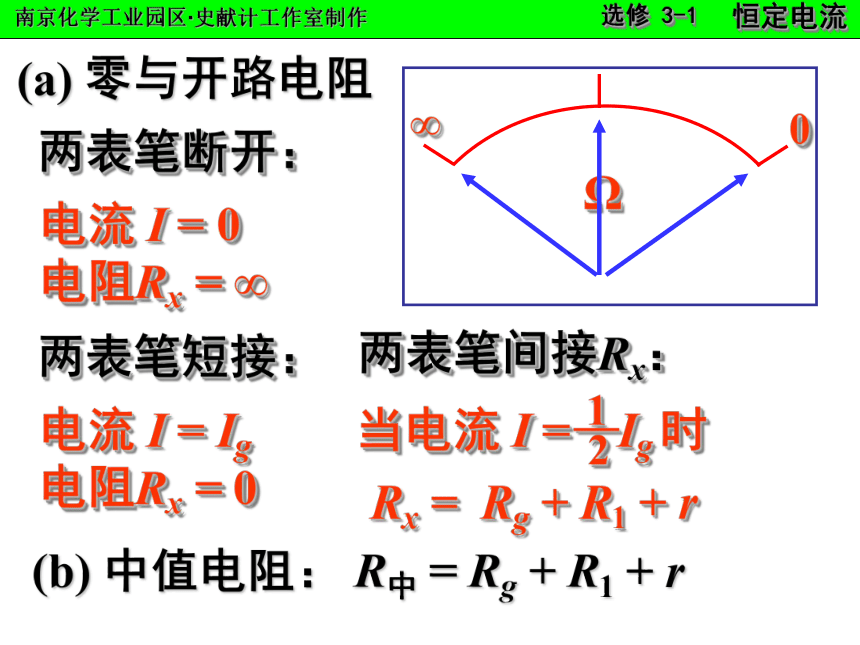

∝其他位置？(1) 内部电路原理图(2) 原理欧姆定律：E = I(R1 + Rx + Rg + r )(3) 表头刻度(a) 零与开路电阻0∞两表笔断开：电流 I = 0
电阻Rx = ∞两表笔短接：电流 I = Ig

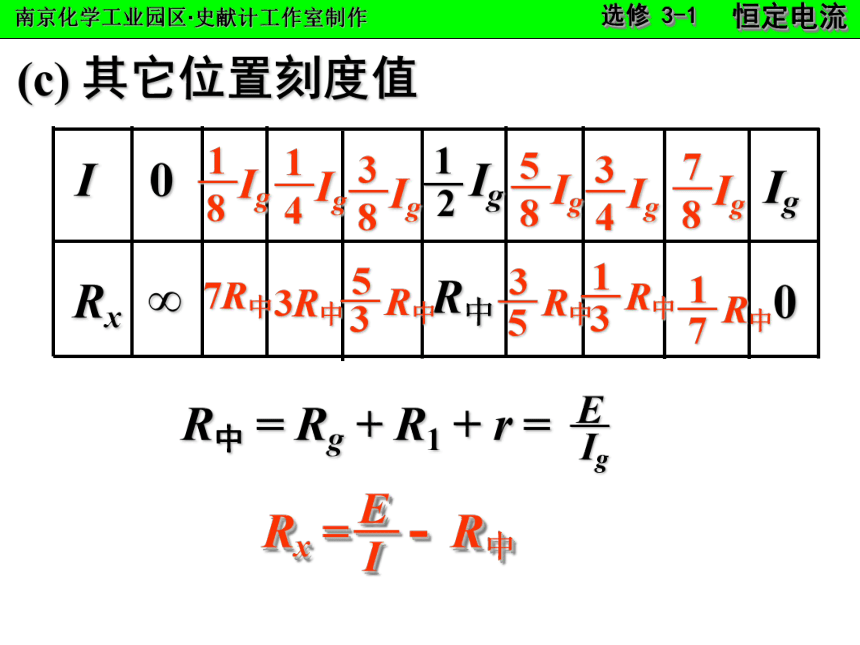

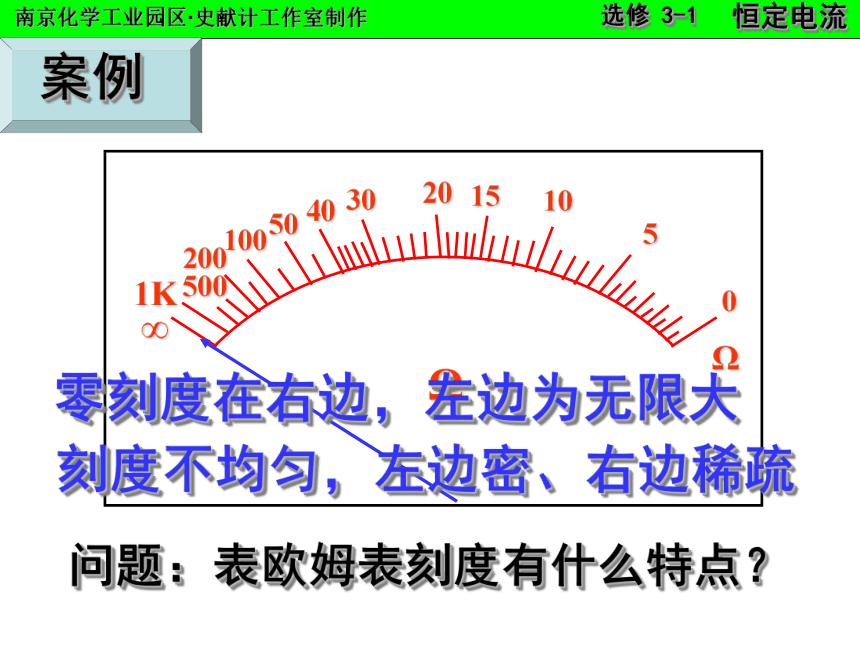

电阻Rx = 0两表笔间接Rx：Rx = Rg + R1 + r(b) 中值电阻： R中 = Rg + R1 + r(c) 其它位置刻度值7R中3R中问题：表欧姆表刻度有什么特点？零刻度在右边，左边为无限大刻度不均匀，左边密、右边稀疏电流表欧姆表电压表电流表欧姆表电压表单量程多用表多量程多用电表示意图1直流档
交流档正、负性；量程；串联量程；串联直流档

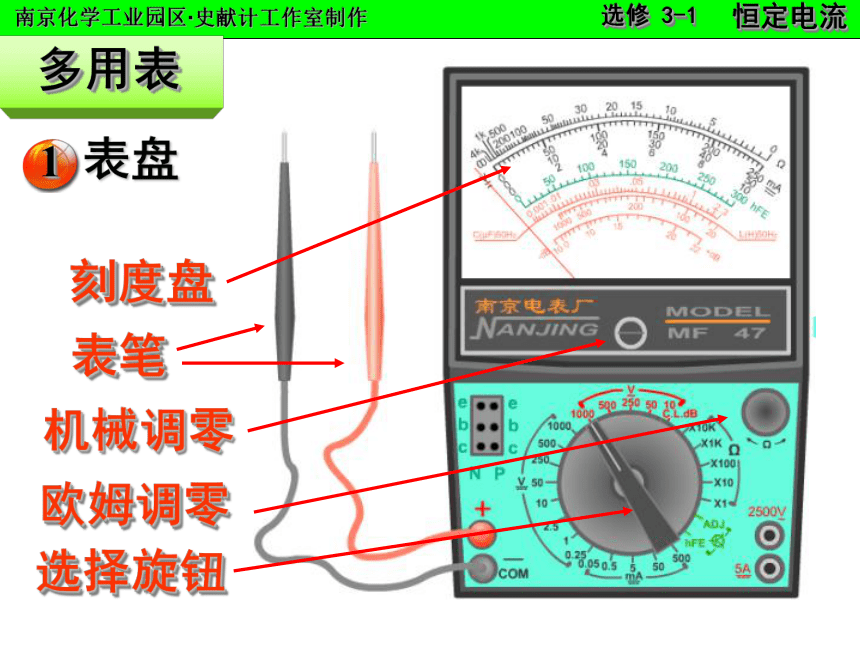

交流档正、负性；量程；并联量程；并联⑴ 使用前：机械调零估计被测电阻大致值，将选择开
关旋转到欧姆挡相应的倍率上。欧姆调零：选择测量档 红、黑表笔短接，调节
调零旋钮（调节调零电阻的值）使
指针指向最右方“0”?处。⑵ 测量时：待测电阻跨接在红、黑表笔间① 只能测量无源电阻的阻值：每次测电阻前都
要把电阻从电路中断开不能带电测量。
② 测量时不要用手接触电阻的两引线。
③ 若发现指针偏角太大或太小应换用倍率较
小或较大的挡；每次换档后须重新调零。⑶ 读数：测量值＝表盘指针示数×倍率⑷ 测量后： 将选择开关旋转到“off”档
或交流高压档，拔出表笔。长期不用
应取出电池。在使用多用电表测电阻时，正确的是（ ）
A．使用前俭查指针是否停在“Ω”的“∞”处
B．每换一次档位，都必须重新进行电阻
调零
C．在外电路中，电流从黑表笔流经被测电
阻到红表笔
D．测量时，若指针偏角较小，应换倍率较
小的档位来测量ABC读数练习122 Ω1.50k Ω+-300 Ω
