高中物理必修1-实验-用打点计时器测速度

课件18张PPT。复习： 下列说法中正确的是（ ）
A．平均速度就是速度的平均值
B．瞬时速率是指瞬时速度的大小
C．火车以速度 v 经过某一段路，v 是指瞬时速度
D．子弹以速度 v 从枪口射，v 是平均速度B问题：
如果要测量物体运动的速度需要测量那些物理量？

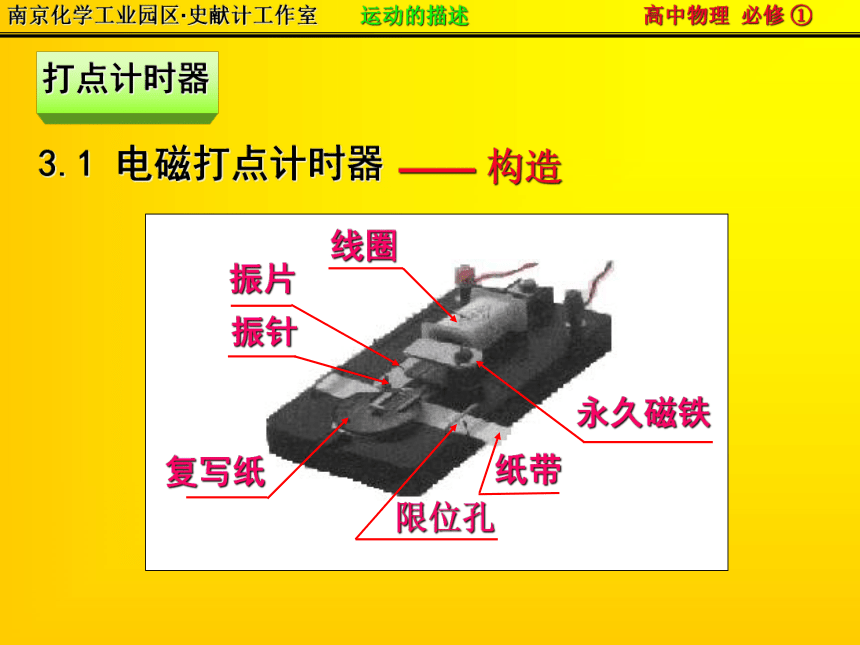

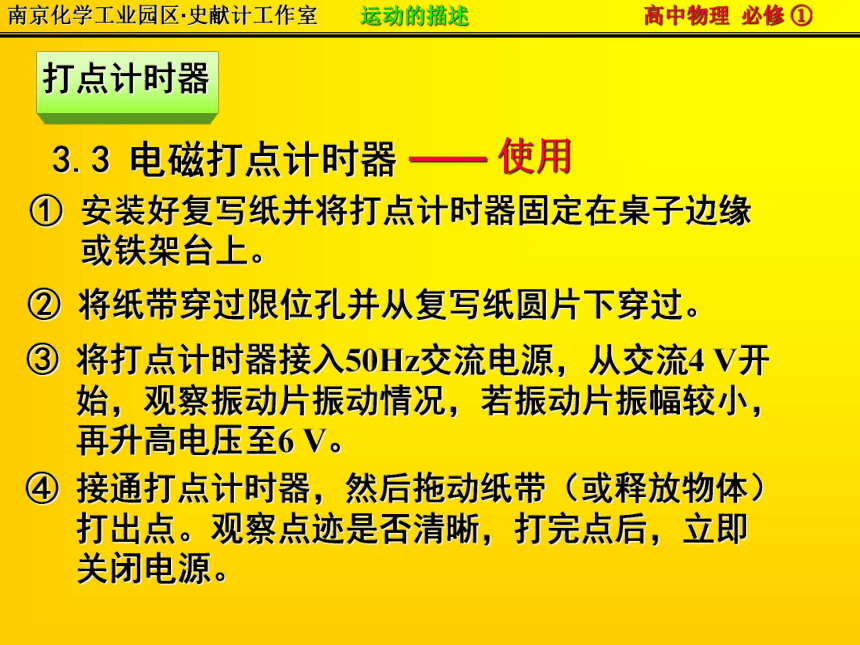

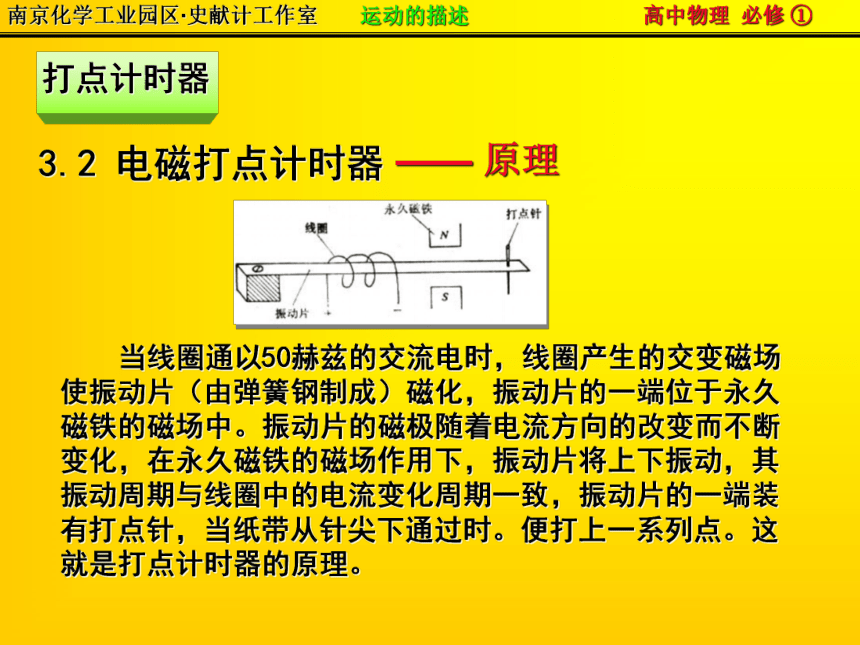

如何测量这些物理量？1. 打点计时器的种类2. 打点计时器作用 当线圈通以50赫兹的交流电时，线圈产生的交变磁场使振动片（由弹簧钢制成）磁化，振动片的一端位于永久磁铁的磁场中。振动片的磁极随着电流方向的改变而不断变化，在永久磁铁的磁场作用下，振动片将上下振动，其振动周期与线圈中的电流变化周期一致，振动片的一端装有打点针，当纸带从针尖下通过时。便打上一系列点。这就是打点计时器的原理。 安装好复写纸并将打点计时器固定在桌子边缘
或铁架台上。② 将纸带穿过限位孔并从复写纸圆片下穿过。 ③ 将打点计时器接入50Hz交流电源，从交流4 V开
始，观察振动片振动情况，若振动片振幅较小，
再升高电压至6 V。④ 接通打点计时器，然后拖动纸带（或释放物体）
打出点。观察点迹是否清晰，打完点后，立即
关闭电源。 ① 工作电流为交流电② 工作电压 4-6V 以下③ 实验前检查打点的稳定性和清晰程度④ 使用时应先接通电源，待打点计时器
稳定时再拉动纸带或释放物体⑤ 手拉动时，速度应适当快一些，以防

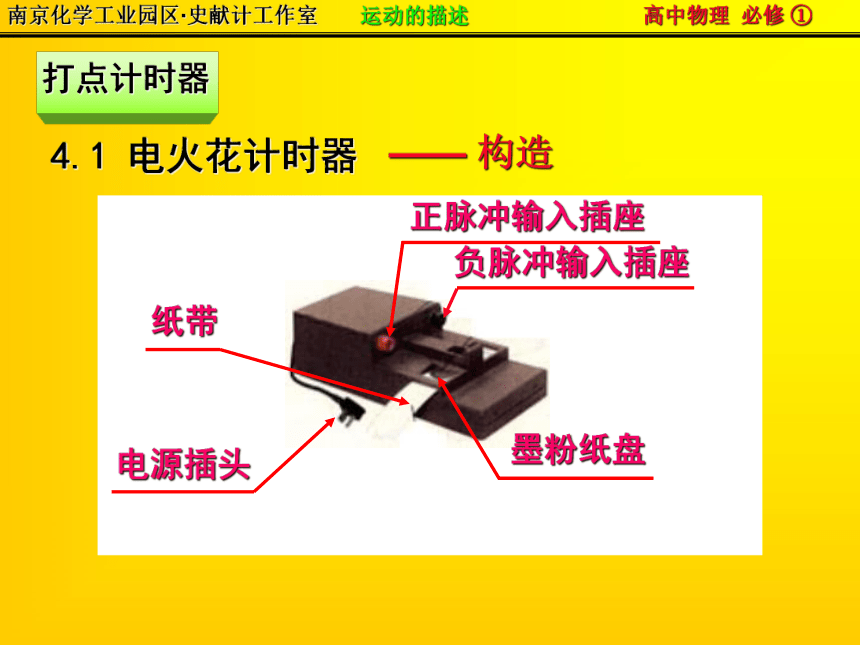

打的点迹太密集 它是利用火花放电在纸带上打出孔而显示点迹的计时器。 当接通 220V 交流电源，按下脉冲输出开关时，计时器发出的脉冲电流经正极的放电针、墨粉纸盘到接负极的纸盘轴，产生火花放电，于是在运动纸带上就打出系列点迹。 安装好复写纸并将打点计时器固定在桌子边缘
或铁架台上。② 将纸带穿过限位孔与墨粉纸盘。 ③ 将打点计时器接入220V 50Hz交流电源。④ 启动电源，然后拖动纸带（或释放物体）打出
点。观察点迹是否清晰，打完点后，立即关闭
电源。 5. 两种计时器的比较每隔0.02s打一次点6V以下交流电220V 交流电振针打点电火花打点振针与纸带接触影响纸带运动，误差较大火花放电不会影响纸带运动，误差较小1. 实验目的① 练习使用电火花计时器② 利用打上的点纸带研究物体的运动情况2. 实验器材电火花计时器、纸带、刻度尺、导线、电源3. 实验步骤① 将打点计时器固定在水平桌面上② 安装纸带，连接好电源③ 启动电源，用手水平拉纸带④ 打完纸带后立即关闭电源⑤ 重复上述实验步骤3-5次⑥ 实验数据处理a. 选点迹清晰的纸带，从能看清的某点开始，标出几个点b. 测量标出点与所选的起点间距离，并记录对应时间c. 计算对应点的速度，并记录入表格，画速度图线1. 实验目的用打点计时器测量瞬时速度2. 实验原理用较短时间内的平均速度替代瞬时速度3. 纸带处理① 选清晰的纸带② 标记数点③ 测量位移④ 计算平均速度，用平均速度替代瞬时速度⑤ 记录表格1. 在方格纸上建立直角坐标系，纵轴表示
速度v，横轴表示时间 t
2. 根据表中的 v、t 数据，在坐标系中描点
3. 用一条平滑的曲线把这些点连起来例如：4. 速度图象的分析① 从图象知道某一时刻的速度，及某段时间内物体速度的变化量② 判断物体的运动方向③ 比较物体运动的快慢④ 判断物体的运动性质
