高中物理必修1-3.2弹力

(共23张PPT)
2
弹力
生活场景
共同点:
利用形变时产生弹力

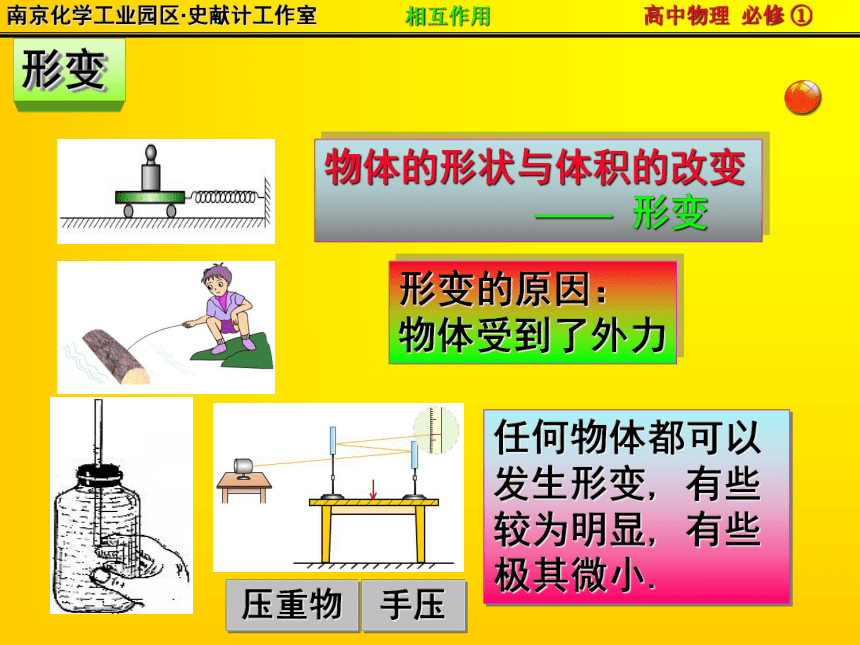

形变
物体的形状与体积的改变
—— 形变
形变的原因：
物体受到了外力
压重物
手压
任何物体都可以发生形变, 有些较为明显, 有些极其微小.
形变
如：吹气球时气球体积变大、用力压海绵，
海绵体积变化等.
形状的改变
常用的种类
如：橡皮条被拉伸与压缩、撑杆跳的杆的弯曲等
体积的改变
对形变的理解
1
形变的类型
2
停止外力作用, 能够恢复原来形状的形变
弹性形变
停止外力作用, 不能恢复原来形状的形变
塑性形变（范性形变）
拉伸、压缩、弯曲、扭转等
形变

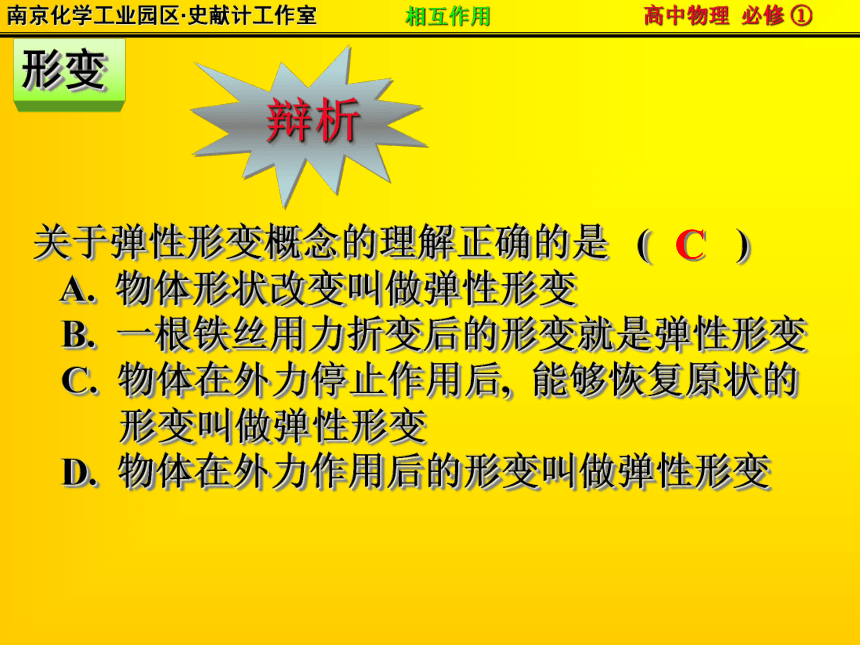

关于弹性形变概念的理解正确的是 ( )
A. 物体形状改变叫做弹性形变
B. 一根铁丝用力折变后的形变就是弹性形变
C. 物体在外力停止作用后, 能够恢复原状的
形变叫做弹性形变
D. 物体在外力作用后的形变叫做弹性形变
辩析
C
弹力
弹力的产生
发生形变的物体, 由于要恢复原状, 对跟它接触的物体会产生力的作用 —— 弹力
木板形变
木板要
恢复形变
施力物体
小孩受木板向上的弹力
受力物体
接触
形变
小孩屁股形变
小孩屁股
恢复形变
木板受屁股向下的弹力
弹力产生条件
接触
发生( 弹性 )形变
说明: 接触是物体间发生弹力的必要条件. 即接触的物体不一定有弹力作用, 而有弹力物体必然是接触的.
弹力
辩析
B
A

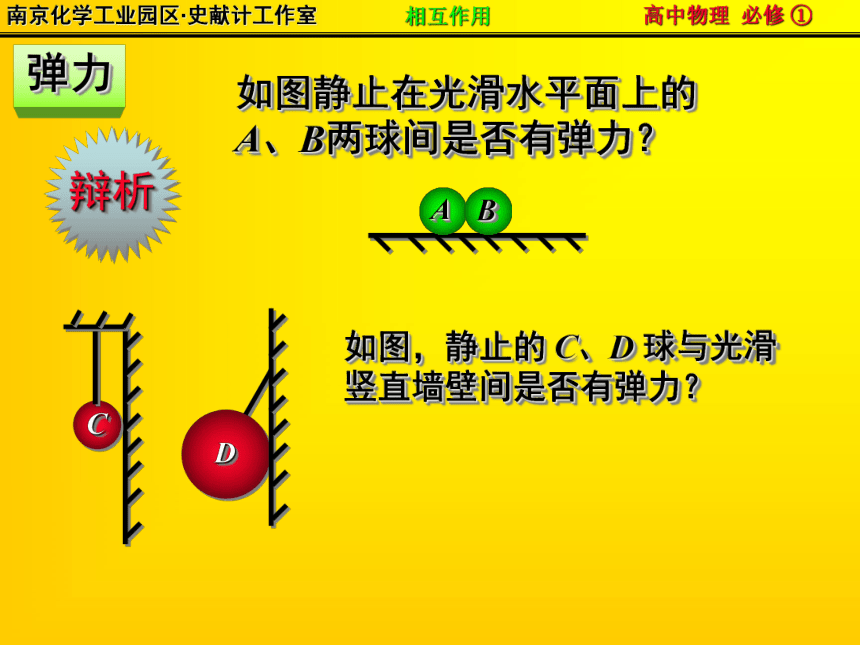

如图静止在光滑水平面上的A、B两球间是否有弹力？
D
C
如图，静止的 C、D 球与光滑竖直墙壁间是否有弹力？
弹力
弹力的方向
弹力的方向与施力物体形变的方向相反
（或与恢复形变的方向相同）

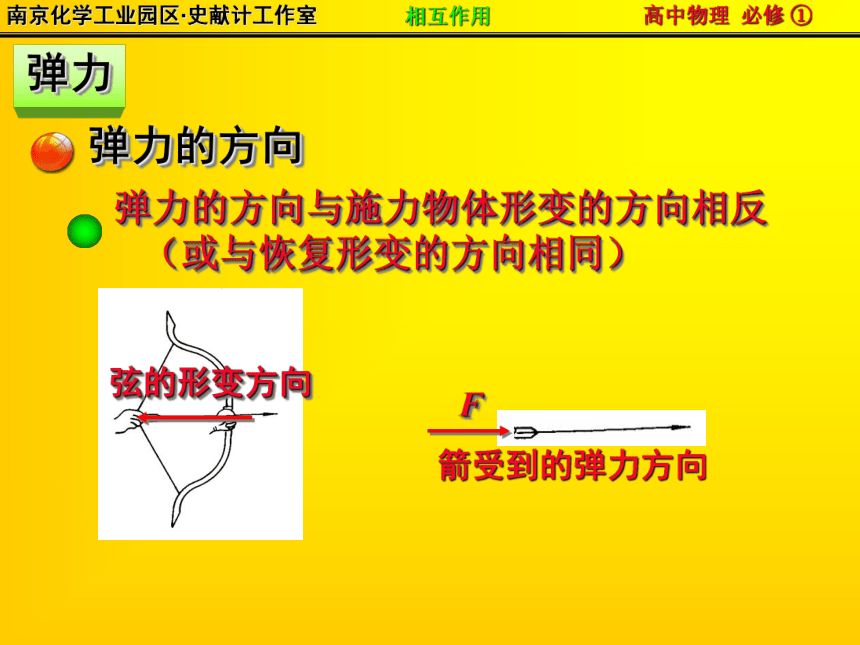

弦的形变方向
F
箭受到的弹力方向
弹力
弹力的方向
弹力的方向与施力物体形变的方向相反
（或与恢复形变的方向相同）

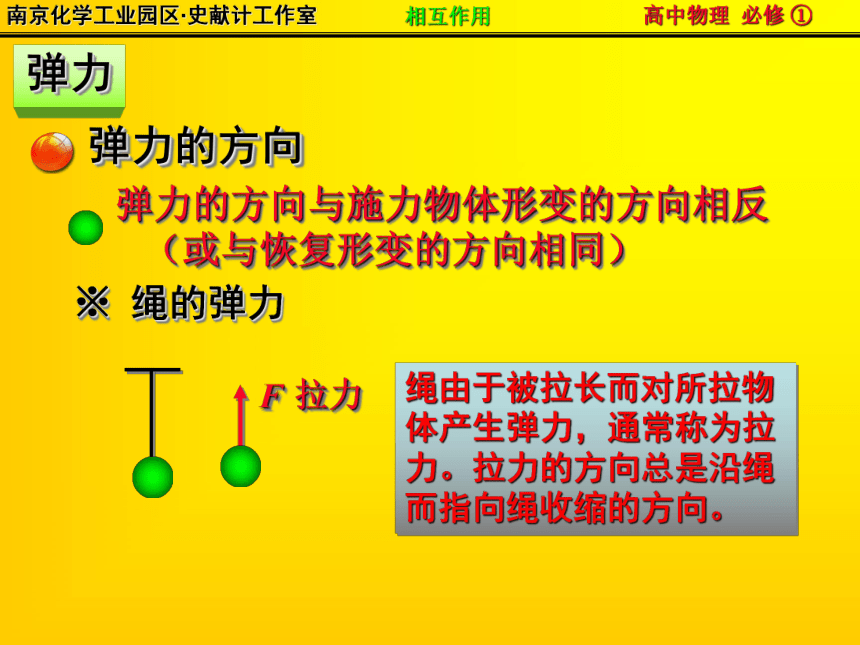

※ 绳的弹力
绳由于被拉长而对所拉物体产生弹力，通常称为拉力。拉力的方向总是沿绳而指向绳收缩的方向。
F
拉力
弹力
弹力的方向
弹力的方向与施力物体形变的方向相反
（或与恢复形变的方向相同）
※ 绳的弹力
※ 支撑面的弹力
由于支撑面发生形变而对被支持的物体产生弹力叫支持力. 支持力的方向总是垂直于支持面指向被支持的物体.
由于被支持的物体发生形变而对支撑面产生弹力，叫压力。压力方向总是垂直于接触面指向被压物体。
F
支持力
F′
压力
※ 杆(弹簧)的弹力
弹力
弹力的方向
弹力的方向与施力物体形变的方向相反
（或与恢复形变的方向相同）
※ 绳的弹力
※ 支撑面的弹力
杆(弹簧)既有拉力，也有支撑力. 拉力的方向总是沿着杆而指向杆(弹簧)收缩的方向.
支持力的方向总是沿着杆而指向杆(弹簧)拉伸的方向.
弹力
弹力的方向
弹力的方向与施力物体形变的方向相反
（或与恢复形变的方向相同）
弹力的作用线总是通过物体的接触点并沿其接触点切面的垂直方向，即弹力总是垂直于接触面
※ 面—— 面接触
F
F′
F1
F2
弹力
弹力的方向
弹力的方向与施力物体形变的方向相反
（或与恢复形变的方向相同）
弹力的作用线总是通过物体的接触点并沿其接触点切面的垂直方向，即弹力总是垂直于接触面
※ 点 —— 面接触
F1
F2
F
弹力
弹力的方向
弹力的方向与施力物体形变的方向相反
（或与恢复形变的方向相同）
弹力的作用线总是通过物体的接触点并沿其接触点切面的垂直方向，即弹力总是垂直于接触面
※ 点 —— 线接触
F1
F2
弹力的方向
弹力的方向与施力物体形变的方向相反
（或与恢复形变的方向相同）
弹力的作用线总是通过物体的接触点并沿其接触点切面的垂直方向，即弹力总是垂直于接触面
※ 点 —— 弧接触
弹力
F1
F2
弹力的方向
弹力的方向与施力物体形变的方向相反
（或与恢复形变的方向相同）
弹力的作用线总是通过物体的接触点并沿其接触点切面的垂直方向，即弹力总是垂直于接触面
※ 弧 —— 弧接触
弹力
F1
F2
弹力
弹力的大小
形变越大，弹力也越大
形变消失，弹力也随之消失
弹力的大小与物体形变量有关
弹性限度
胡克定律
弹性度内弹力大小
F = kx
k 劲度系数
N/m
x 形变量
弹力
弹力的大小
如图所示, 是一根质量不计的弹簧, 其弹力与长度的图线, 则其劲度系数应为 ( )
A. 1250N/m B. 625N/m
C. 2500N/m D. 833N/m
C
弹力
弹力的大小
一根轻弹簧上端固定, 下端悬挂重力为G的物体, 静止时长度为l1; 当弹簧下端固定在水平地面上时, 上端压重力为G的物体静止时弹簧长度为l2. 求弹簧的劲度系数k与自然长度l0.
弹力
分析弹力的基本方法
从弹力的定义来进行分析
有一个楔形槽ABC，槽底AC水平，一钢球置于槽内，现给钢球施加一个水平方向的推力F，分析槽壁对钢球的弹力.
如果撤去外力F，其结果如何？
弹力
分析弹力的基本方法
从表现的现象来分析弹力
物体A是均匀球体, 放在台阶处而处于平衡状态, 试分析小球A所受的弹力情况.
如图所示, 一个光滑小球用细绳悬挂着, 小球的下面与斜面接触, 细线保持竖直状态,关于小球受力的说法中正确的是( )
A. 受1个力作用
B. 受2个力作用
C. 受3个力作用
D. 受4个力作用
弹力
分析弹力的基本方法
从表现的现象来分析弹力
弹
力
形变
定义:
物体的形状和体积的改变.
特点:
任何物体都能发生形变, 有些明显,有些不明显
分类:
按形式分类:
拉伸(或压缩)、弯曲、扭转
按性质分类：
弹性形变、塑性形变
弹力
概念：
发生形变的物体由于要恢复形变，对跟它接
触的物体产生的作用力叫做弹力.
产生条件：
(1) 直接接触 (2) 发生形变
方向：
与形变方向相反，与接触面垂直.
要掌握压力、支持力、绳的拉力方向的特点.
大小：
与形变程度有关.
在弹性范围内：F = kx
小结
