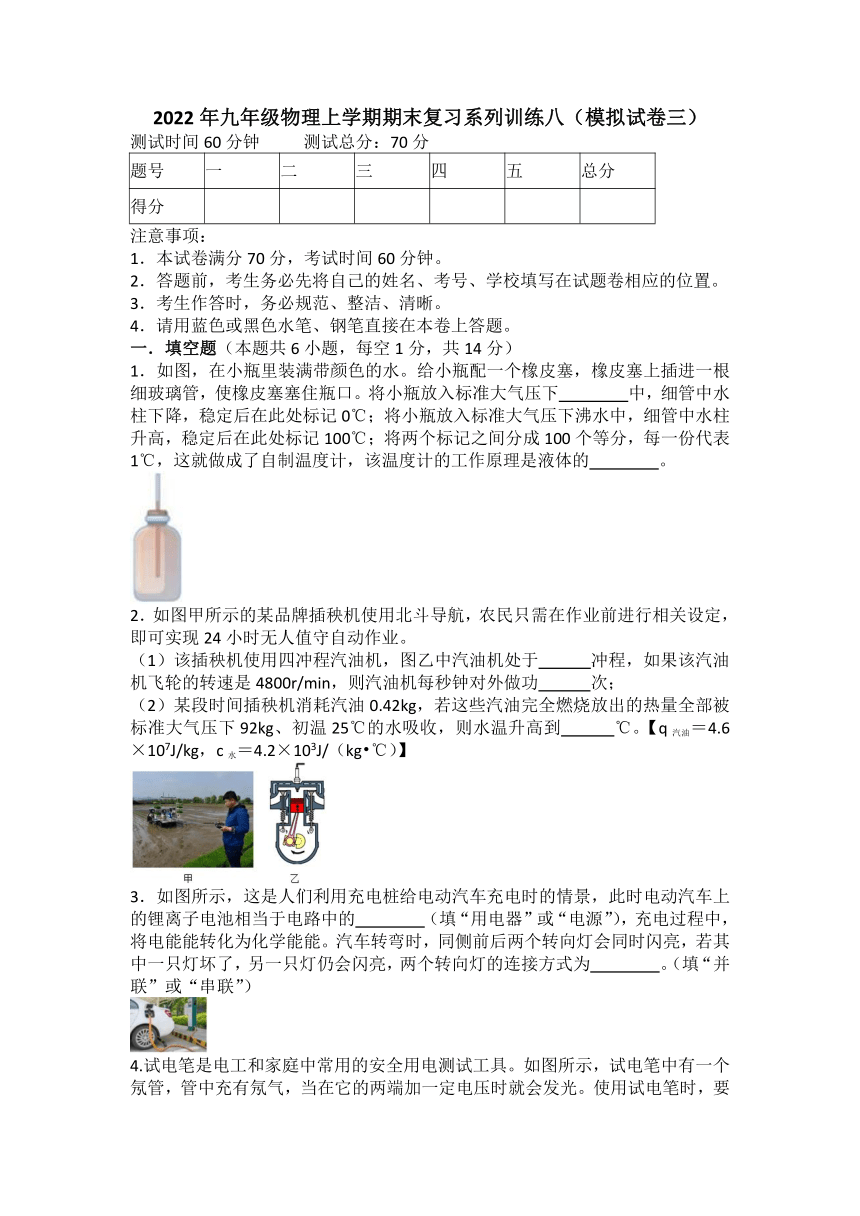

2022年九年级物理上学期期末复习系列训练八（模拟试卷三）
测试时间60分钟 测试总分：70分
题号 一 二 三 四 五 总分
得分
注意事项：
1．本试卷满分70分，考试时间60分钟。
2．答题前，考生务必先将自己的姓名、考号、学校填写在试题卷相应的位置。
3．考生作答时，务必规范、整洁、清晰。
4．请用蓝色或黑色水笔、钢笔直接在本卷上答题。
一．填空题（本题共6小题，每空1分，共14分）
1．如图，在小瓶里装满带颜色的水。给小瓶配一个橡皮塞，橡皮塞上插进一根细玻璃管，使橡皮塞塞住瓶口。将小瓶放入标准大气压下 　 　中，细管中水柱下降，稳定后在此处标记0℃；将小瓶放入标准大气压下沸水中，细管中水柱升高，稳定后在此处标记100℃；将两个标记之间分成100个等分，每一份代表1℃，这就做成了自制温度计，该温度计的工作原理是液体的 　 　。
2．如图甲所示的某品牌插秧机使用北斗导航，农民只需在作业前进行相关设定，即可实现24小时无人值守自动作业。
（1）该插秧机使用四冲程汽油机，图乙中汽油机处于 　 　冲程，如果该汽油机飞轮的转速是4800r/min，则汽油机每秒钟对外做功 　 　次；
（2）某段时间插秧机消耗汽油0.42kg，若这些汽油完全燃烧放出的热量全部被标准大气压下92kg、初温25℃的水吸收，则水温升高到 　 　℃。【q汽油＝4.6×107J/kg，c水＝4.2×103J/（kg ℃）】
3．如图所示，这是人们利用充电桩给电动汽车充电时的情景，此时电动汽车上的锂离子电池相当于电路中的 　 　（填“用电器”或“电源”），充电过程中，将电能能转化为化学能能。汽车转弯时，同侧前后两个转向灯会同时闪亮，若其中一只灯坏了，另一只灯仍会闪亮，两个转向灯的连接方式为 　 　。（填“并联”或“串联”）

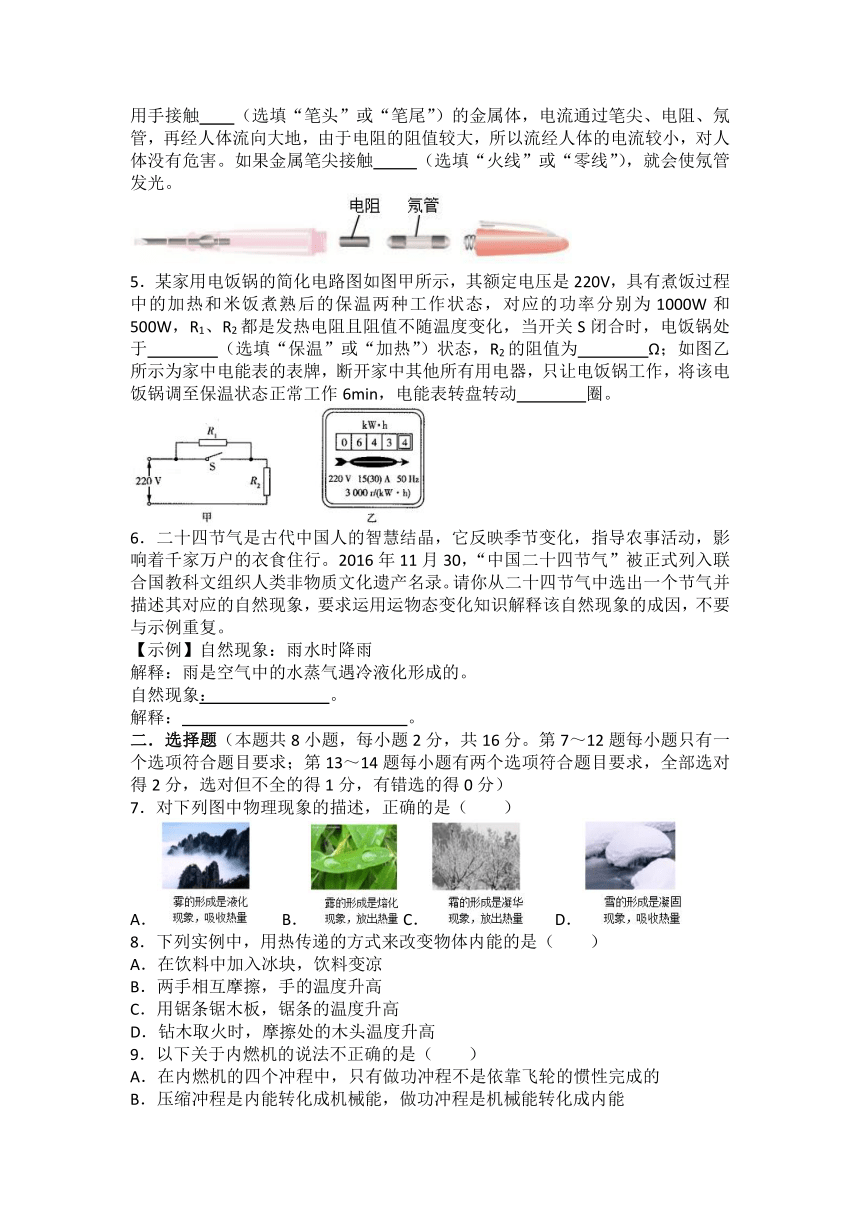

4.试电笔是电工和家庭中常用的安全用电测试工具。如图所示，试电笔中有一个氖管，管中充有氖气，当在它的两端加一定电压时就会发光。使用试电笔时，要用手接触 　 （选填“笔头”或“笔尾”）的金属体，电流通过笔尖、电阻、氖管，再经人体流向大地，由于电阻的阻值较大，所以流经人体的电流较小，对人体没有危害。如果金属笔尖接触 　 （选填“火线”或“零线”），就会使氖管发光。
5．某家用电饭锅的简化电路图如图甲所示，其额定电压是220V，具有煮饭过程中的加热和米饭煮熟后的保温两种工作状态，对应的功率分别为1000W和500W，R1、R2都是发热电阻且阻值不随温度变化，当开关S闭合时，电饭锅处于 　 　（选填“保温”或“加热”）状态，R2的阻值为 　 　Ω；如图乙所示为家中电能表的表牌，断开家中其他所有用电器，只让电饭锅工作，将该电饭锅调至保温状态正常工作6min，电能表转盘转动 　 　圈。
6．二十四节气是古代中国人的智慧结晶，它反映季节变化，指导农事活动，影响着千家万户的衣食住行。2016年11月30，“中国二十四节气”被正式列入联合国教科文组织人类非物质文化遗产名录。请你从二十四节气中选出一个节气并描述其对应的自然现象，要求运用运物态变化知识解释该自然现象的成因，不要与示例重复。
【示例】自然现象：雨水时降雨
解释：雨是空气中的水蒸气遇冷液化形成的。
自然现象：　 　 。
解释：　 　 。
二．选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求；第13～14题每小题有两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有错选的得0分）
7．对下列图中物理现象的描述，正确的是（　　）
A． B． C． D．
8．下列实例中，用热传递的方式来改变物体内能的是（　　）
A．在饮料中加入冰块，饮料变凉
B．两手相互摩擦，手的温度升高
C．用锯条锯木板，锯条的温度升高
D．钻木取火时，摩擦处的木头温度升高

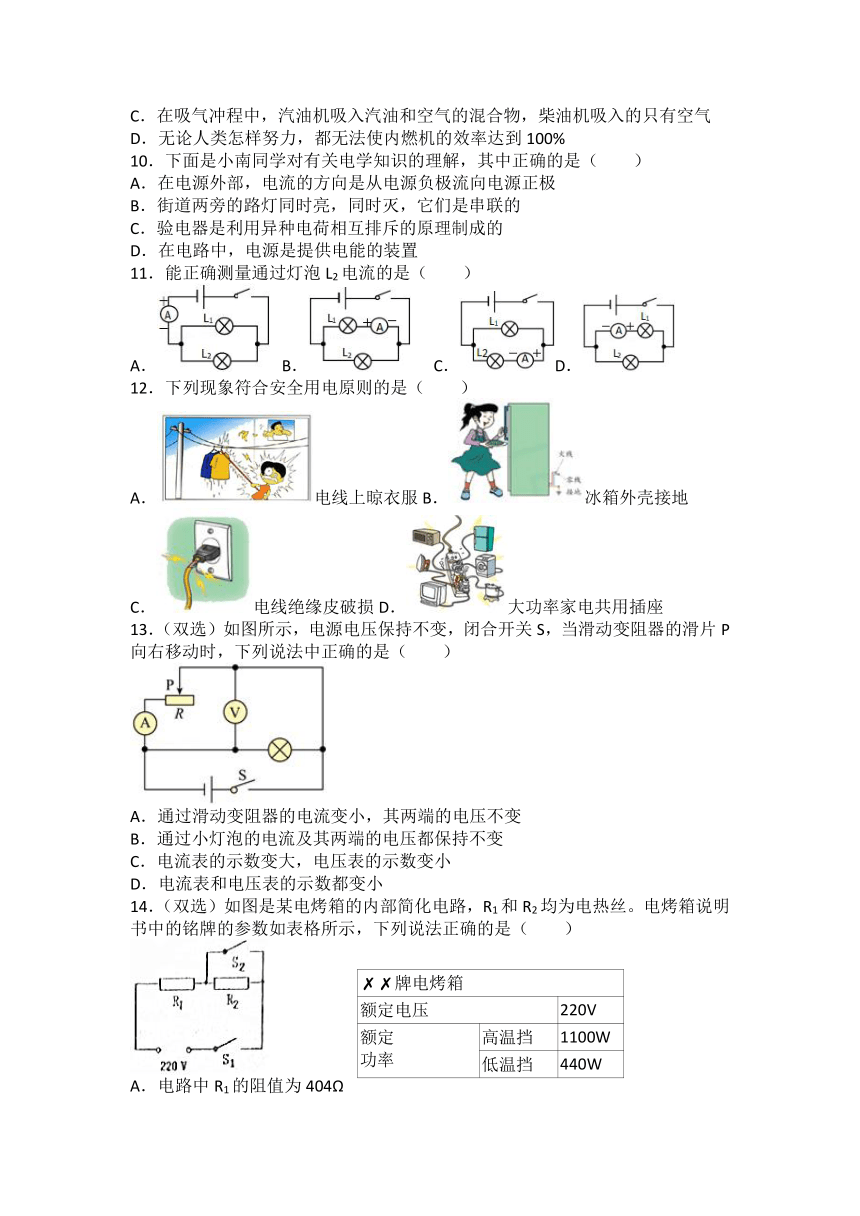

9．以下关于内燃机的说法不正确的是（　　）
A．在内燃机的四个冲程中，只有做功冲程不是依靠飞轮的惯性完成的
B．压缩冲程是内能转化成机械能，做功冲程是机械能转化成内能
C．在吸气冲程中，汽油机吸入汽油和空气的混合物，柴油机吸入的只有空气
D．无论人类怎样努力，都无法使内燃机的效率达到100%
10．下面是小南同学对有关电学知识的理解，其中正确的是（　　）
A．在电源外部，电流的方向是从电源负极流向电源正极
B．街道两旁的路灯同时亮，同时灭，它们是串联的
C．验电器是利用异种电荷相互排斥的原理制成的
D．在电路中，电源是提供电能的装置
11．能正确测量通过灯泡L2电流的是（　　）
A． B． C． D．
12．下列现象符合安全用电原则的是（　　）
A．电线上晾衣服B．冰箱外壳接地
C．电线绝缘皮破损D．大功率家电共用插座
13．（双选）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（　　）
A．通过滑动变阻器的电流变小，其两端的电压不变
B．通过小灯泡的电流及其两端的电压都保持不变
C．电流表的示数变大，电压表的示数变小
D．电流表和电压表的示数都变小
14．（双选）如图是某电烤箱的内部简化电路，R1和R2均为电热丝。电烤箱说明书中的铭牌的参数如表格所示，下列说法正确的是（　　）
牌电烤箱
额定电压 220V
额定 功率 高温挡 1100W
低温挡 440W
A．电路中R1的阻值为404Ω

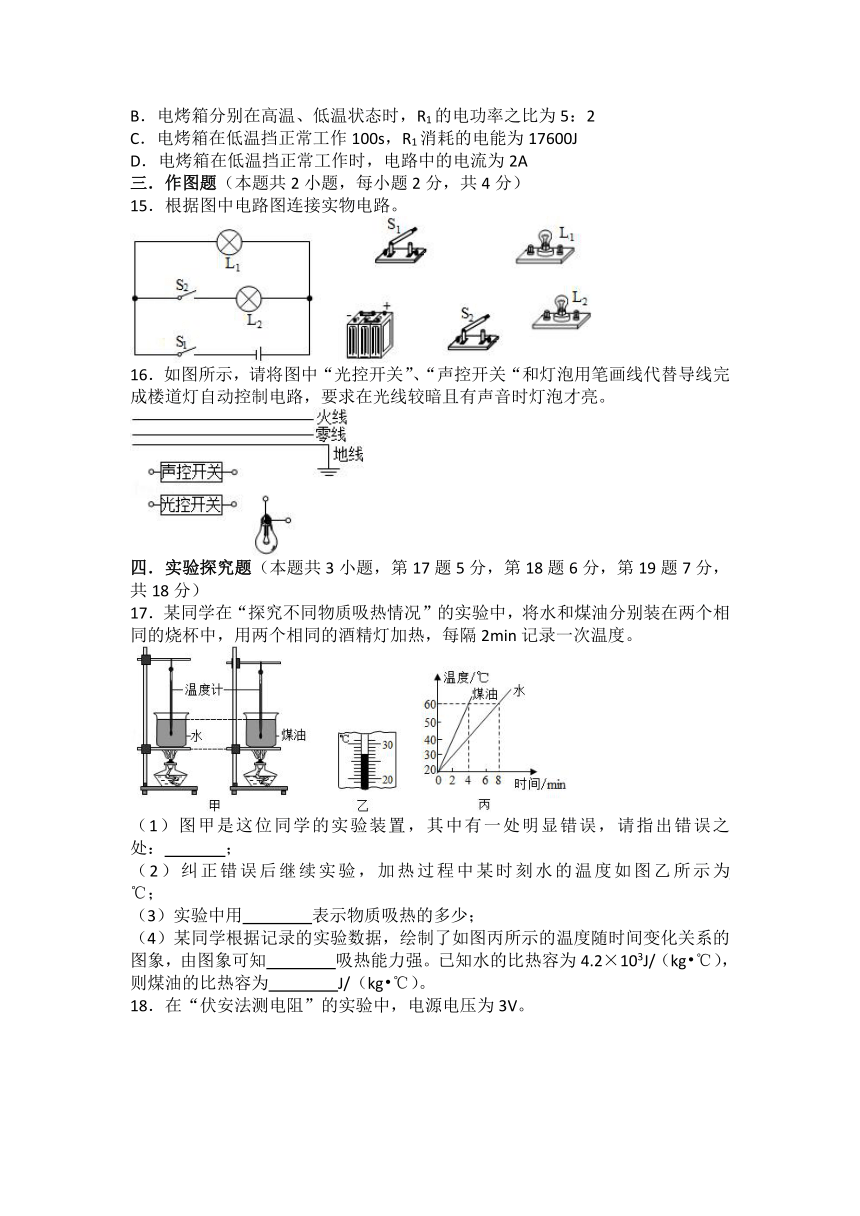

B．电烤箱分别在高温、低温状态时，R1的电功率之比为5：2
C．电烤箱在低温挡正常工作100s，R1消耗的电能为17600J
D．电烤箱在低温挡正常工作时，电路中的电流为2A
三．作图题（本题共2小题，每小题2分，共4分）
15．根据图中电路图连接实物电路。
16．如图所示，请将图中“光控开关”、“声控开关“和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时灯泡才亮。
四．实验探究题（本题共3小题，第17题5分，第18题6分，第19题7分，共18分）
17．某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔2min记录一次温度。
（1）图甲是这位同学的实验装置，其中有一处明显错误，请指出错误之处：　 　；
（2）纠正错误后继续实验，加热过程中某时刻水的温度如图乙所示为 　 　℃；
（3）实验中用 　 　表示物质吸热的多少；
（4）某同学根据记录的实验数据，绘制了如图丙所示的温度随时间变化关系的图象，由图象可知 　 　吸热能力强。已知水的比热容为4.2×103J/（kg ℃），则煤油的比热容为 　 　J/（kg ℃）。
18．在“伏安法测电阻”的实验中，电源电压为3V。
（1）请将如图甲所示电路连接完整。（要求滑动变阻器滑片右移时电流表示数变小）
（2）连接电路闭合开关前，滑动变阻器的滑片应移到 （选填“A”或“B”）端。
（3）闭合开关，发现电流表无示数，电压表有示数，造成这一现象的原因可能是 　 　。
（4）排除故障闭合开关，调节滑动变阻器滑片到适当位置时，两表示数如图乙所示，则定值电阻阻值为 　 　Ω；通过调节滑动变阻器，测得多组电压表和电流表示数，这样做的目的是 　 　。
（5）某同学实验时电压表损坏，他观察了滑动变阻器铭牌后，认为用余下的器材也能完成实验，并设计出如图丙所示电路，主要操作步骤如下：
①连接电路，将滑片移动到B端，闭合开关S，记录电流表示数为I1；
②将滑片移动到A端，记录电流表示数为I2；
③已知滑动变阻器最大阻值为R0，则待测电阻R＝　 　（用已知物理量符号表示）。
19．小明利用如图甲所示的电路，测量额定电压为2.5V，小灯泡的额定功率。电源电压恒为3V，滑动变阻器最大阻值20Ω。
（1）请用笔画线代替导线将图甲的电路连接完整，要求闭合开关后滑动变阻器的滑片向右滑时灯变亮。
（2）在确认电路和器材无误后，小明开始进行实验，当滑动变阻器的滑片P移到某位置时，电压表示数如图乙所示，为了测出小灯泡的额定功率，他应将滑片P向 　 （选填“左”或“右”）移动。
（3）小明在实验过程中，移动滑片P时，突然小灯泡的灯丝烧断了，则电压表的示数将 　 　（选填“变大”或“变小”）。
（4）小明换用相同规格的小灯泡重新进行实验。实验结束后，他利用实验数据绘制了如图丙所示的I﹣U图象。由图象可知：小灯泡额定功率为 　 　W；图象不是直线说明 　 　。
（5）完成上述实验后，另有同学设计了如图丁所示的电路，测出了额定电流为I额的小灯泡的额定功率。电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路；
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光；
③只闭合开关S2，　 　，使电流表的示数为I额；
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2；
⑤小灯泡额定功率的表达式为P额＝　 　（用I额、I1、I2、R表示）。
五．综合应用题（本题共2小题，第20题9分，第21题9分，共18分）
20．小明爸爸开着厢式货车满载着货物从乳山开往青岛，高速全程180km，货车以90km/h的速度在高速上匀速行驶，车受到的阻力是车总重的0.05倍。小明家厢式货车一些数据如表。（g取10N/kg）
空车质量 2t 满载时载货量 2.8t
空载百公里油耗 15L 满载百公里（km）油耗 20L
燃油密度 0.8×103kg/m3 燃油热值 4.5×107J/kg
车轮个数 6 每个轮胎与地面接触面积 2×10﹣2m2
求：（1）该货车满载时静止在水平路面上对地面的压强是多少？
（2）货车在高速上全程行驶时用的时间是多少？
（3）该货车在高速上全程行驶后消耗的燃油若完全燃烧能放出多少焦耳的热量？
（4）该货车在高速上行驶时，发动机的效率是多少？（结果保留一位小数）
21．图甲是恒温水箱温控电路，它由工作电路和控制电路组成。工作电路中的电热器上标有“220V 2200W”的字样；控制电路电源电压恒定不变，热敏电阻R1置于恒温水箱内，作为感应器探测水温，其阻值随温度变化的关系如图乙所示，R为滑动变阻器。为了把温度控制在40℃，设定在水温低于40℃时自动加热，在水温达到40℃时停止加热。当通过线圈的电流至少为100mA时，衔铁被电磁铁吸下，工作电路断开。[不计线圈的电阻，c水＝4.2×103J/（kg ℃）]
（1）电热器是利用电流的 　 　效应来工作的。
（2）电热器正常工作时的电流为多少？
（3）电热器正常工作25min，可使水温由30℃升高到40℃，假如电热器的加热效率为70%，则水箱中的水的质量为多少？
（4）滑动变阻器R连入电路的阻值为250Ω，则控制电路电源电压为多少？
答案
一．填空题
1.冰水混合物；热胀冷缩的性质。
2.（1）压缩；40；（2）75。
3.用电器；并联。
4.笔尾；火线。
5.加热；48.4；150。
6.白露时小草上有露珠；露是水蒸气遇冷液化形成的。
霜降时地面上有白色的冰晶；霜是空气中的水蒸气凝华形成的。
二．选择题
7.C。
8.A。
9.B。
10.D。
11.C。
12.B。
13.AB。
14.CD。
三．作图题
15． 16.
四．实验探究题
17．（1）没有控制液体的质量相同；（2）27； （3）加热时间；（4）水；2.1×103。
18．（1）
（2）B；（3）待测电阻断路；（4）8；计算平均值，减小误差；（5）。
19．（1）
（2）右；（3）变大；（4）0.5；灯丝的电阻随温度的升高而增大；（5）③保持R1的滑片位置不动，移动R2的滑片； ⑤I额2×。
五．综合应用题
20．解：（1）该货车满载时，静止在水平路面上对地面的压力：
F压＝G总＝（m车+m货）g＝（2×103kg+2.8×103kg）×10N/kg＝4.8×104N，
对地面的压强：
p＝＝＝4×105Pa；
（2）由v＝可得，货车匀速行驶的时间：
t＝＝＝2h；
（3）满载百公里油耗：
V＝20L＝20dm3＝2.0×10﹣2m3，
全程耗油V＝×20L＝3.6×10﹣2m3；
由ρ＝可得，消耗汽油的质量：
m′＝ρV＝0.8×103kg/m3×3.6×10﹣2m3＝28.8kg，
汽油完全燃烧释放的热量：
Q放＝m′q＝28.8kg×4.5×107J/kg＝1.296×109J；
（4）因货车匀速行驶时处于平衡状态，受到的牵引力和阻力是一对平衡力，
所以，货车牵引力的大小：
F＝f＝0.05G总＝0.05×4.8×104N＝2400N，
全程牵引力做的功：
W＝Fs＝2400N×180×103m＝4.32×108J，
发动机的效率：
η＝×100%＝×100%＝33.3%。
答：（1）该货车满载时静止在水平路面上对地面的压强是4×105Pa；
（2）货车在高速上全程行驶时用的时间是2h；
（3）该货车在高速上全程行驶后消耗的燃油若完全燃烧能放出1.296×109J的热量；
（4）该货车在高速上行驶这段路程，发动机的效率是33.3%。
21．解：（1）电热器工作过程中把电能转化为内能，所以电热器是利用电流的热效应来工作的；
（2）由P＝UI可知，电热器正常工作时的电流：I＝＝＝10A；
（3）由P＝可知，电热器消耗的电能：W＝Pt＝2200W×25×60s＝3.3×106J，
由η＝可知，水吸收的热量：Q吸＝ηW＝70%×3.3×106J＝2.31×106J，
由Q吸＝cm（t﹣t0）可知，水的质量：m＝＝＝55kg；
（3）由图甲可知，滑动变阻器R与热敏电阻R1串联，
由图乙可知，当水温为40℃时，热敏电阻R1的阻值为50Ω，
根据串联电路的电阻特点可知，控制电路中的总电阻：R总＝R+R1＝250Ω+50Ω＝300Ω，
当通过线圈的电流至少为I′＝100mA＝0.1A时，衔铁被电磁铁吸下，
由I＝可知，控制电路的电源电压：U′＝I′R总＝0.1A×300Ω＝30V。
答：（1）热；
（2）电热器正常工作时的电流为10A；
（3）水箱中的水的质量为55kg；
（4）滑动变阻器R连入电路的阻值为250Ω，则控制电路电源电压为30V。
