人教版八年级上册物理机构版课件 11.凸透镜成像二（131张PPT）

(共131张PPT)
讲次
凸透镜成像二（含章未自评)
目录
生活中的透镜
2
眼睛和眼镜
3
显微镜和望远镜
2kg
模块
生活中的透镜
N
W
E
新知导人
知识解读
知识小结
知识点1：照相机
照相机成的像有什么特点？
照相机
镜头内部透镜组
成像原理图
照相机的镜头组相当于一个
暗箱内的
成像特点
胶片上成
的像，物距
像距
物距与焦距的关系
像距与焦距的关系
近景VS远景
新知导人
知识解读
知识小结

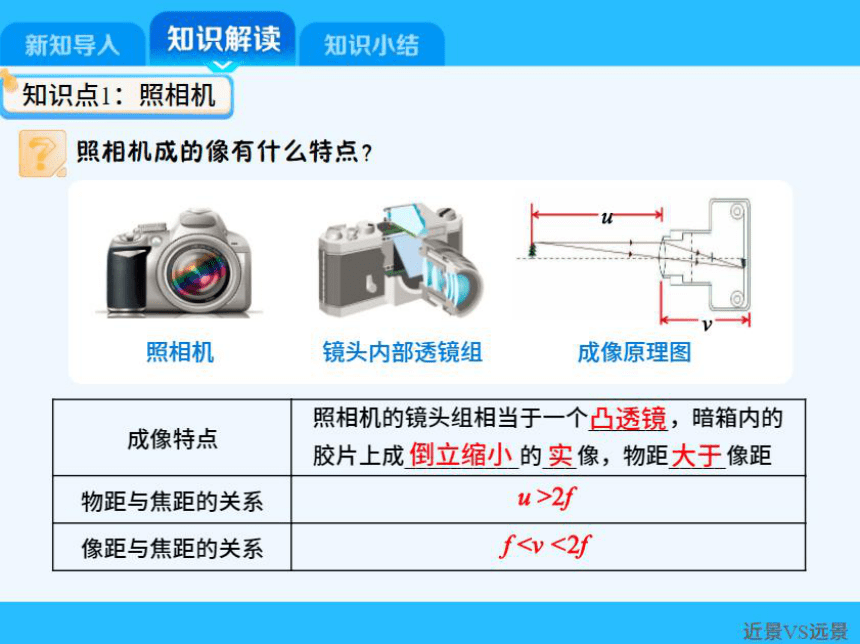

知识点1：照相机
照相机成的像有什么特点？
照相机
镜头内部透镜组
成像原理图
照相机的镜头组相当于一个凸透镜，暗箱内的
成像特点
胶片上成倒立缩小的实像，物距大于像距
物距与焦距的关系
u>2f
像距与焦距的关系
f近景VS远景
新知导人
知识解读
知识小结
知识点1：照相机
拍摄距离不同的景物时，相机应如何调节？
调整对焦环
拍摄近景
拍摄远景
拍近处特写
拍远处全景
总结视频
新知导人
知识解读
知识小结
知识点1：照相机

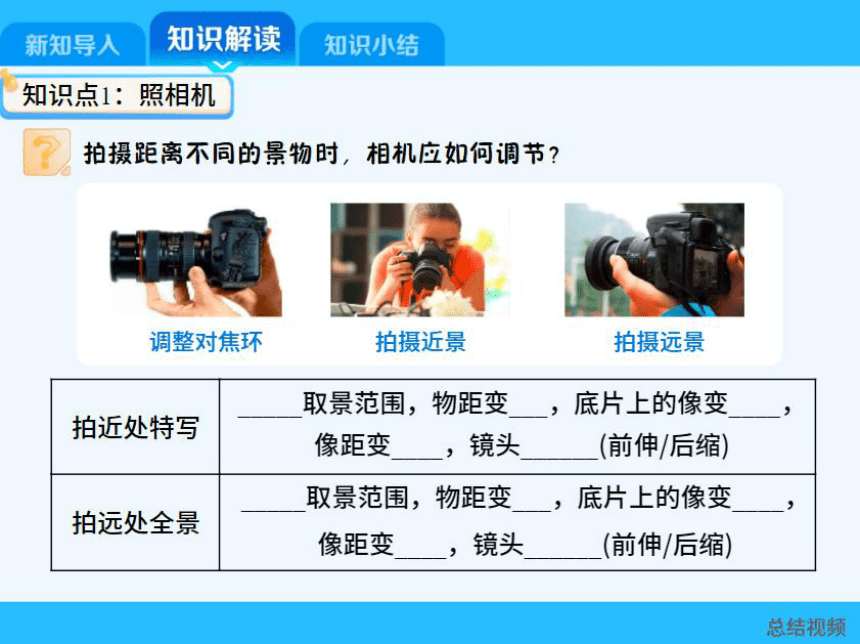

拍摄距离不同的景物时，相机应如何调节？
调整对焦环
拍摄近景
拍摄远景
取景范围，物距变，底片上的像变
拍近处特写
像距变，
镜头
前伸/后缩)
取景范围，物距变，底片上的像变
拍远处全景
像距变，镜头
前伸/后缩)
总结视频
新知导人
知识解读
知识小结
知识点1：照相机
拍摄距离不同的景物时，相机应如何调节？
调整对焦环
拍摄近景
拍摄远景
缩小取景范围，物距变小，底片上的像变大，
拍近处特写
像距变大，镜头前伸（前伸/后缩）
增大取景范围，物距变大，底片上的像变小，
拍远处全景
像距变小，镜头后缩（前伸/后缩）
总结视频
新知导人
知识解读
知识小结
知识点2：幻灯机和投影仪
2

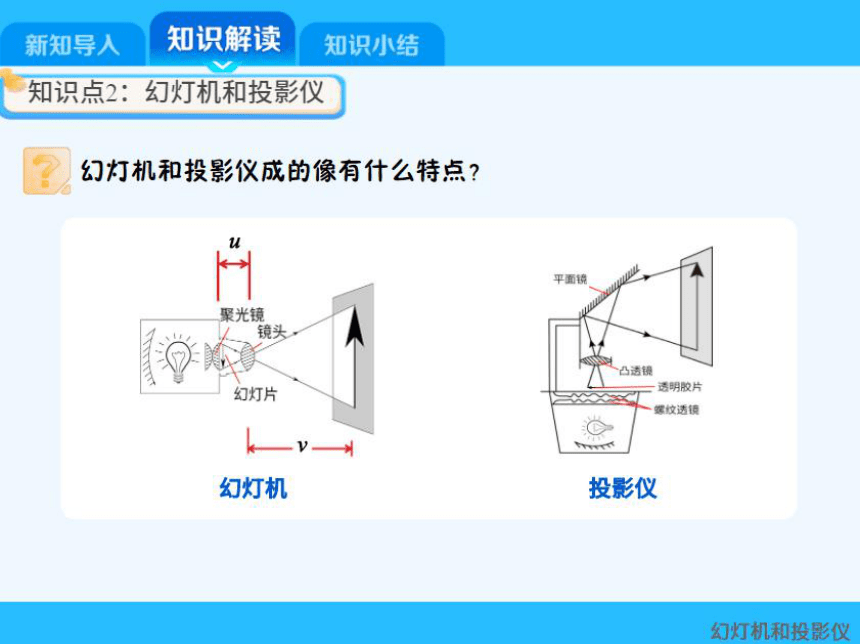

幻灯机和投影仪成的像有什么特点？
平面镜
聚光镜
镜头
凸透镜
幻灯片
透明胶片
螺纹透镜
幻灯机
投影仪
幻灯机和投影仪
新知导人
知识解读
知识小结
知识点2：幻灯机和投影仪

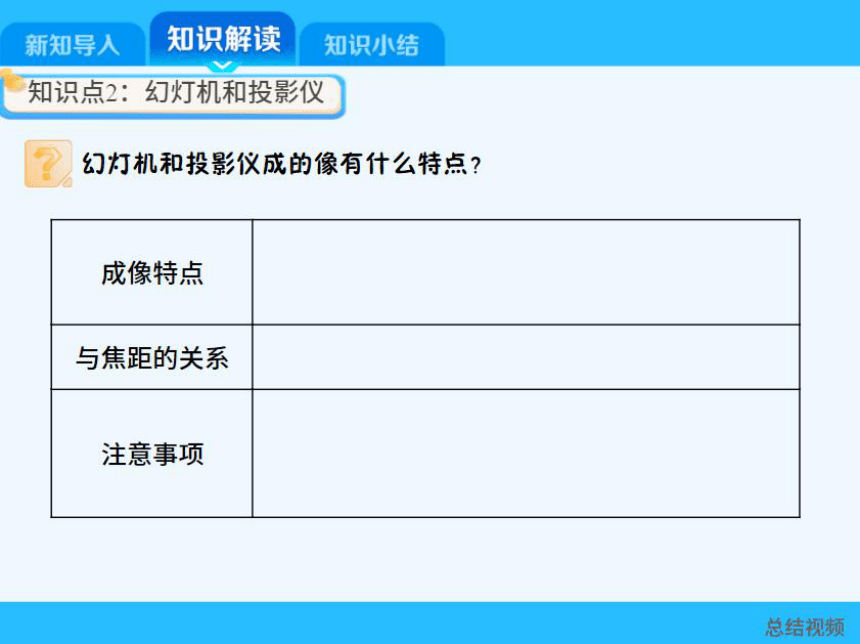

幻灯机和投影仪成的像有什么特点？
成像特点
与焦距的关系
注意事项
总结视频
新知导人
知识解读
知识小结
知识点2：幻灯机和投影仪

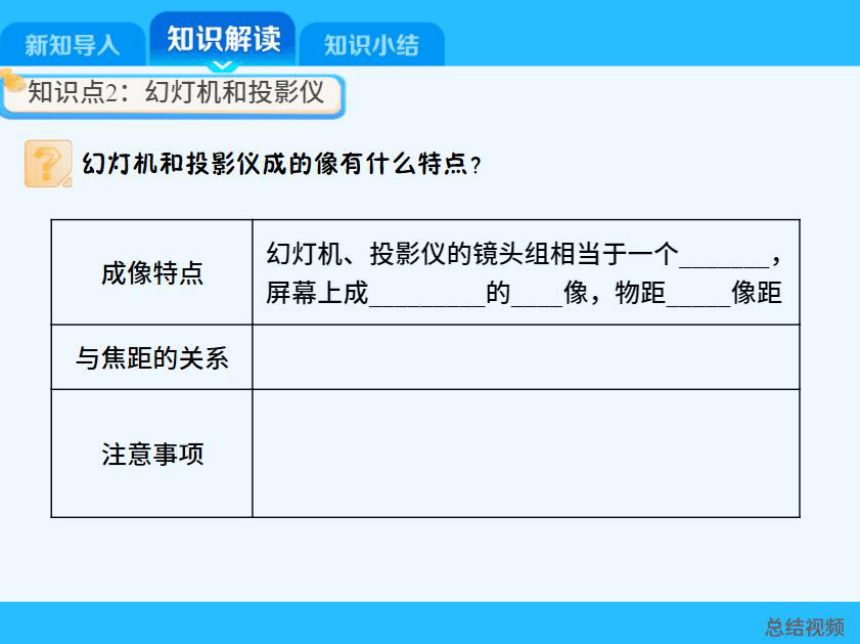

幻灯机和投影仪成的像有什么特点？
幻灯机、投影仪的镜头组相当于一个
成像特点
屏幕上成
的像，物距
像距
与焦距的关系
注意事项
总结视频
新知导人
知识解读
知识小结
知识点2：幻灯机和投影仪

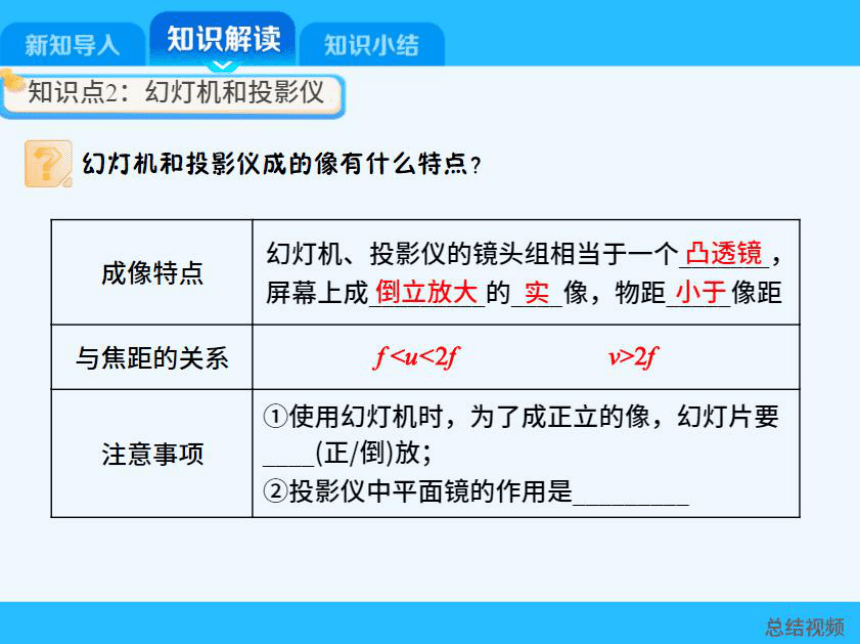

幻灯机和投影仪成的像有什么特点？
幻灯机、投影仪的镜头组相当于一个凸透镜，
成像特点
屏幕上成倒立放大的实像，物距小于像距
与焦距的关系
f>2f
①使用幻灯机时，为了成正立的像，幻灯片要
注意事项
(正/倒)放；
②投影仪中平面镜的作用是
总结视频
