2022-2023学年沪科版物理九年级上学期期末考试物理训练题（五）（含答案）

九年级（上）期末考试物理训练题（五）
（第I卷 选择部分 共计40分）
一、单项选择题（每题2分，共40分）
1．根据你对生活中物理量的认识，认为最接近实际的是( )
A．适合人洗澡的水温约为70℃ B．手机电池的电压约为36V
C．家用台灯正常工作电流约2A D．液晶电视机的电功率约为100W
2．火锅，辣咸鲜，油而不腻，老少皆宜！某市区的鸳鸯火锅生意火爆，它是将同一个锅隔成相等的两半，一半加的是清汤，一半加的是麻辣红油汤，以满足不同人的口味。下列对“吃火锅”的认识不正确的是( )
A.燃料燃烧时，质量变小，但热值不变
B.火锅上方冒“白气”，是一种升华现象
C.红汤的沸点和清汤,沸点一样高,红汤液面上有一层油脂,减少了热量的散失，红汤先沸腾。
D.吃火锅用的冻豆腐内部的小孔，是豆腐里面的水先凝固后熔化而形成的
3．关于热现象，下列说法中不正确的是（ ）
A.组成物质的分子之间存在引力和斥力
B．温度低于0℃的室外，仍有水蒸气存在
C.在热传递过程中，吸收热量的物体温度一定升高
D.在四冲程内燃机中，做功冲程的功能是将内能转化为机械能
4．家用轿车四冲程汽油机工作时，为轿车提供动力的冲程是( )
5．关于内能、热量和温度，下列说法正确的是（ ）
A.物体吸收热量，温度不一定升高
B.温度高的物体，含有的热量一定多
C．内能和温度有关，0℃的冰块没有内能
D.热量总是从内能大的物体传递给内能小的物体

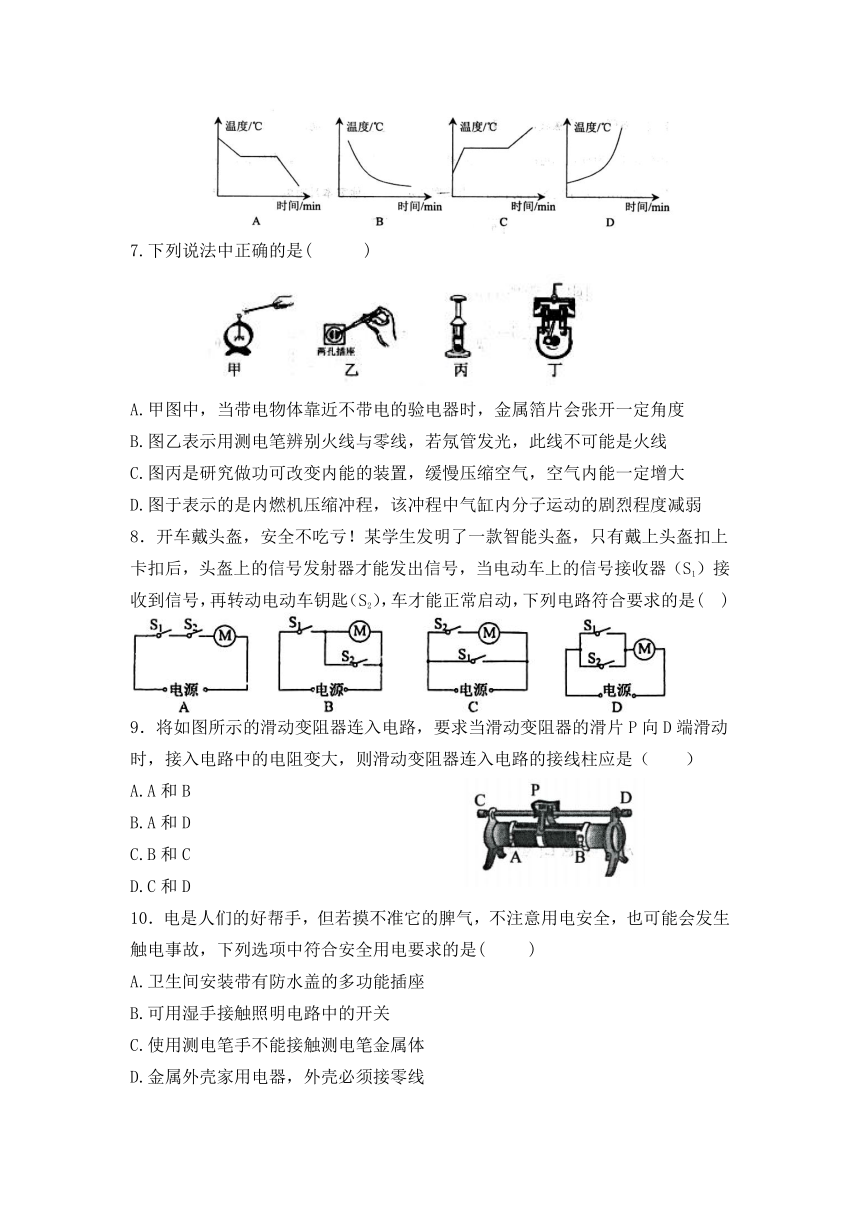

6．下列图像中，能正确大致描述晶体熔化的是（ ）
7.下列说法中正确的是( )
A.甲图中，当带电物体靠近不带电的验电器时，金属箔片会张开一定角度
B.图乙表示用测电笔辨别火线与零线，若氖管发光，此线不可能是火线
C.图丙是研究做功可改变内能的装置，缓慢压缩空气，空气内能一定增大
D.图于表示的是内燃机压缩冲程，该冲程中气缸内分子运动的剧烈程度减弱
8．开车戴头盔，安全不吃亏！某学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动车上的信号接收器（S1）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求的是( )
9．将如图所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向D端滑动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（ ）
A.A和B
B.A和D
C.B和C
D.C和D
10．电是人们的好帮手，但若摸不准它的脾气，不注意用电安全，也可能会发生触电事故，下列选项中符合安全用电要求的是( )
A.卫生间安装带有防水盖的多功能插座
B.可用湿手接触照明电路中的开关
C.使用测电笔手不能接触测电笔金属体
D.金属外壳家用电器，外壳必须接零线

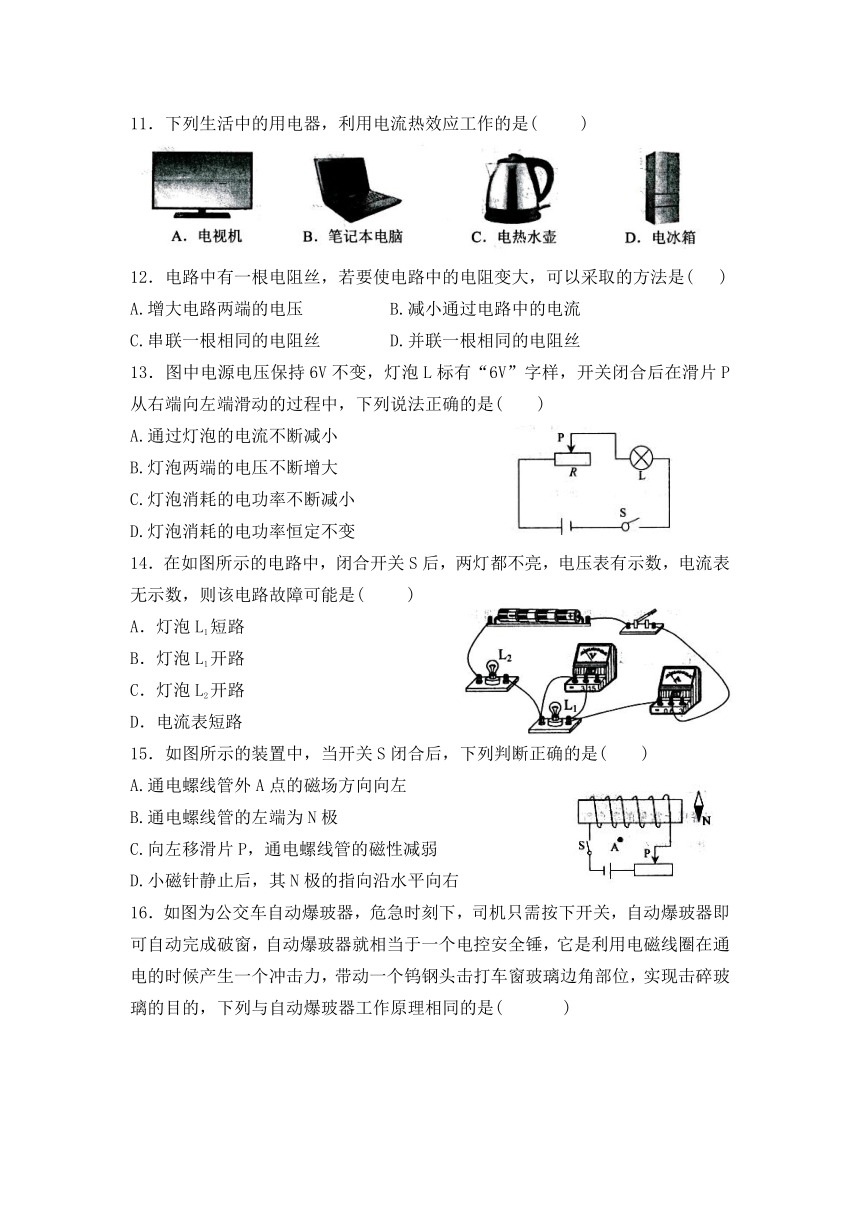

11．下列生活中的用电器，利用电流热效应工作的是( )
12．电路中有一根电阻丝，若要使电路中的电阻变大，可以采取的方法是( )
A.增大电路两端的电压 B.减小通过电路中的电流
C.串联一根相同的电阻丝 D.并联一根相同的电阻丝
13．图中电源电压保持6V不变，灯泡L标有“6V”字样，开关闭合后在滑片P从右端向左端滑动的过程中，下列说法正确的是( )
A.通过灯泡的电流不断减小
B.灯泡两端的电压不断增大
C.灯泡消耗的电功率不断减小
D.灯泡消耗的电功率恒定不变
14．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是( )
A．灯泡L1短路
B．灯泡L1开路
C．灯泡L2开路
D．电流表短路
15．如图所示的装置中，当开关S闭合后，下列判断正确的是( )
A.通电螺线管外A点的磁场方向向左
B.通电螺线管的左端为N极
C.向左移滑片P，通电螺线管的磁性减弱
D.小磁针静止后，其N极的指向沿水平向右

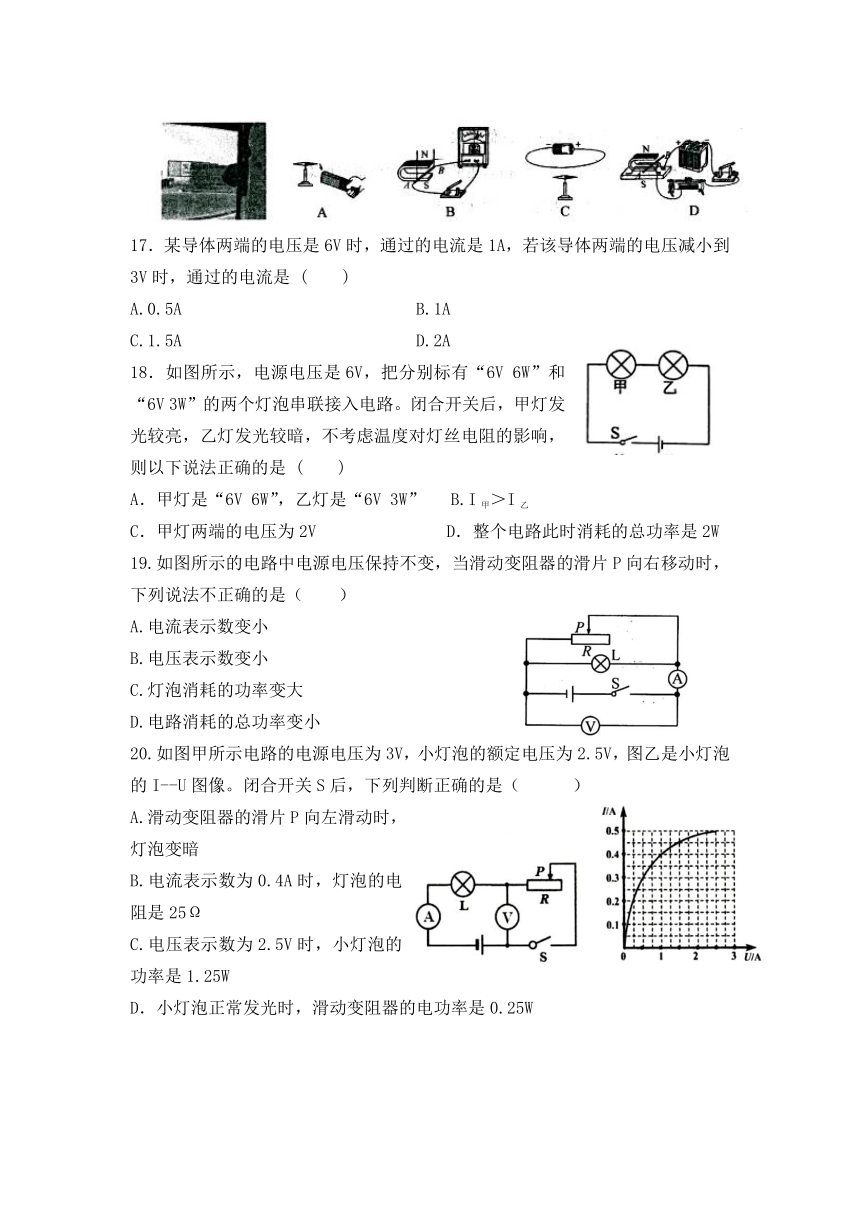

16．如图为公交车自动爆玻器，危急时刻下，司机只需按下开关，自动爆玻器即可自动完成破窗，自动爆玻器就相当于一个电控安全锤，它是利用电磁线圈在通电的时候产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的，下列与自动爆玻器工作原理相同的是( )
17．某导体两端的电压是6V时，通过的电流是1A，若该导体两端的电压减小到3V时，通过的电流是 ( )
A.0.5A B.1A
C.1.5A D.2A
18．如图所示，电源电压是6V，把分别标有“6V 6W”和“6V 3W”的两个灯泡串联接入电路。闭合开关后，甲灯发光较亮，乙灯发光较暗，不考虑温度对灯丝电阻的影响，则以下说法正确的是 ( )
A．甲灯是“6V 6W”，乙灯是“6V 3W” B.I甲＞I乙
C．甲灯两端的电压为2V D．整个电路此时消耗的总功率是2W
19.如图所示的电路中电源电压保持不变，当滑动变阻器的滑片P向右移动时，下列说法不正确的是（ ）
A.电流表示数变小
B.电压表示数变小
C.灯泡消耗的功率变大
D.电路消耗的总功率变小
20.如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像。闭合开关S后，下列判断正确的是（ ）
A.滑动变阻器的滑片P向左滑动时，灯泡变暗
B.电流表示数为0.4A时，灯泡的电阻是25Ω
C.电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
（第II卷 非选择部分 共计60分）
二、填空题（共17分）
21．当导线中通过电流时，放在旁边的小磁针发生偏转且每个小磁针N极的指向不同，说明磁场具有__________性；丹麦物理学家__________（选填“法拉第”、“奥斯特”或“欧姆”）是第一个发现电与磁之间联系的人。
22．如图所示的电阻箱示数为_______Ω；读出图所示的体温计示数为________℃。
23．如图所示的电路中，若同时闭合开关S1和S3、断开S2，电阻R1与R2是________的；若只闭合开关S2，电阻R1和R2是________的。（均选填“串联”或“并联”）
24．一切物体，不论温度高低，都具有___________能。在烈日当空的海边玩耍，你会发现沙子烫脚，而海水却是凉凉的，这是因为水的__________较大。
25．如图所示是某家庭电能表的表盘，其示数是__________ ，若该家庭单独让空调工作，测得1min内电能表转盘转了60转，则空调消耗的电能为________kW·h，空调的电功率是______ W。
26．在探究“导体电阻的大小与哪些因素有关”的实验中，如图所示的电路，闭合开关后，改变鳄鱼夹M、N之间距离，观察电流表的示数变化，可以比较导线电阻的大小，这种研究方法叫______（填“等效替代法”或“转换法”）。这个实验装置探究的是电阻大小与导体 ______的关系。
27．我国家庭照明电路的电压为________ V，如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是________________（说出一种即可）。
28．电脑的中央处理器（CPU）只有半张扑克牌大小，工作时发热显著，常采用散热片与风扇组合冷却。某电脑CPU的功率为100W．其中发热功率占8％，铜质散热器的质量是0.8kg。若工作10min，CPU产生热量_______J；这些热量可使散热器的温度升高_______℃。【铜的比热容为0.4×103J／（kg·℃）】
三、作图与实验探究题（共27分）
29．（1）作图题：请用笔画线代替导线，将图甲中的电灯和开关接入家庭电路中。
（2）如图乙所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左。则电源的右端为________极。若要使通电螺线管的磁性增强，滑动变阻器的滑片P应向_______（选填“a”或“b”）端移动。
30．、某城区第十二届科技节，学生自制作品科技含量越来越高，特别是电动机广泛应用在作品中。如图所示是电动机的原理图：
①该电动机线圈内部是_______（选填“直流电”或“交流电”）；
②每当线圈平面转过与磁感线相________（选填“平行”或“垂直”）位置时，换向器自动改变线网中电流的方向；
③某科技作品是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中__________，从而改变磁场力的方向，来实现倒车。
31．小明利用图中所示的实验装置探究“导体产生的热量与电阻大小的关系”。甲、乙两瓶中装有质量与初温都相同的煤油，甲瓶中电阻丝的阻值比乙瓶中电阻丝的阻值大。
（1）实验中煤油吸热的多少是通过_______来反映的（选填“温度计示数变化”或“加热时间”）。
（2）为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，是因为煤油的_______比水小，吸热后温度变化更明显。
（3）将两电阻丝串联接入电路，是为了控制通过两根电阻丝的电流大小及_______都相同。
（4）通电一定时间后，观察到甲瓶中的温度计示数升高的多，由此得出的实验结论是___________________________________________________________。
（5）更换该实验的部分器材，还可以探究“水和煤油的吸热能力”，需要更换的有：①把其中一瓶煤油换成等质量、等初温的水；②还要把_______ 换成相同的。
32.小军利用电源（电压恒定不变）、电压表、电流表、滑动变阻器、开关等器材测电阻R的阻值，他连接的实物图如图甲。
（1）请你帮他在连接错误的导线上打“×”，在图甲中补画出正确的连线。
（2）纠正错误，开始实验。闭合开关，移动滑片P，当电压表的示数为2V时，电流表示数如图乙所示，他记录数据并算出电阻R的阻值为________Ω。
（3）接下来的操作是________（填字母）
A.结束实验，整理器材
B.滑片P移到其他位置，分别记示电压表和电流表的示数
C.换用另一个定值电阻将滑片P移到某位置，记下电压表和电流表的示数
（4）小军将电阻R换成一个额定电压为3.8V,阻值约为10Ω的小灯泡，测量小灯泡的电阻，实物连接图中必须进行改动的是________。移动滑片，改变小灯泡两端的电压，重复上述实验，发现灯泡的电阻随灯泡的亮度增大而变大，其原因是________________________。
四、综合题（共20分）
33．如图所示，电源两端电压为16V并保持不变，电阻R2的阻值为40Ω。当开关S闭合时，电压表示数为12V。求：
（1）电阻R1的阻值。
（2）电阻R2消耗的电功率P2。
34．如图甲是一款煲汤用的电热锅，乙图是它的简化电路图。该电热锅有两档，分别是高温档和保温档。R1、R2均为电热丝，R2的阻值为55Ω，保温档时的总功率是440W。问：
（1）保温档时电路中的电流是多少？
（2）高温档时的电功率是多少？
（3）用该电热锅煲汤时，高温档工作0.5h，保温档工作1h，则在此过程中消耗的电能是多少kW·h？
九年级（上）期末考试物理训练题（五）
参考答案
1-5 DBCBA 6-10 CAABA 11-15 CCBBD 16-20 DADBD
21.方向 奥斯特
22.4705 36.5
23.并联 串联
24.内 比热容
25.30.6kwh 0.02 1200
26.转换法 长度
27.220 用电器的总功率过大（或发生短路）
28.4800 15
29.（1）如图
（2）正 b
30.①交流电 ②垂直③电流方向
31.（1）温度计示数变化 （2）比热容 （3）通电时间
（4）当电流和通电时间相同时，电阻越大，电流产生的热量越多（5）电阻
32.（1）如图
（2）10
（3）B
（4）电压表的量程 灯丝的电阻大小受到温度的影响
33.（1）120Ω （2）0.4W
34.（1）2A （2）880W （3）0.88kwh
